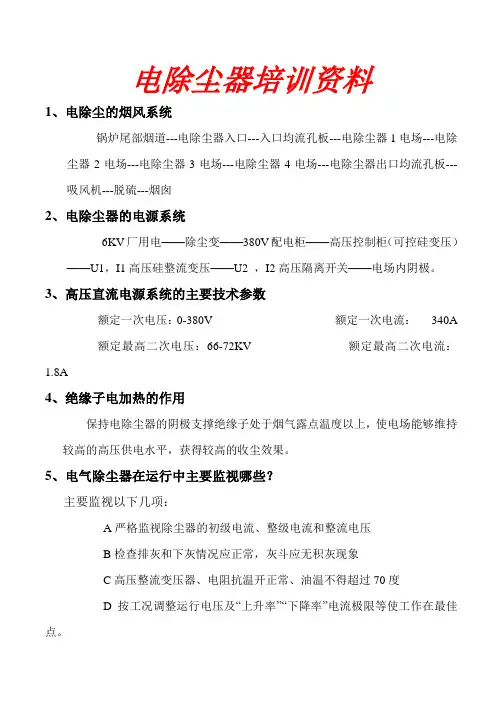

电除尘器培训资料

1、电除尘的烟风系统

锅炉尾部烟道---电除尘器入口---入口均流孔板---电除尘器1电场---电除尘器2电场---电除尘器3电场---电除尘器4电场---电除尘器出口均流孔板---吸风机---脱硫---烟囱

2、电除尘器的电源系统

6KV厂用电——除尘变——380V配电柜——高压控制柜（可控硅变压）——U1，I1高压硅整流变压——U2 ，I2高压隔离开关——电场内阴极。

3、高压直流电源系统的主要技术参数

额定一次电压：0-380V 额定一次电流： 340A

额定最高二次电压：66-72KV 额定最高二次电流：

1.8A

4、绝缘子电加热的作用

保持电除尘器的阴极支撑绝缘子处于烟气露点温度以上，使电场能够维持较高的高压供电水平，获得较高的收尘效果。

5、电气除尘器在运行中主要监视哪些？

主要监视以下几项：

A严格监视除尘器的初级电流、整级电流和整流电压

B检查排灰和下灰情况应正常，灰斗应无积灰现象

C高压整流变压器、电阻抗温开正常、油温不得超过70度

D按工况调整运行电压及“上升率”“下降率”电流极限等使工作在最佳点。 6.电除尘振打系统程控时间分配及原则？

一、二电场停2.5分钟打2.5分钟 三、四电场停5分钟打2.5分钟

原则：A阴、阳极不能同时打 B甲、乙侧不能同时打相邻电场不能同时打

7、电除尘器运行中出现“二次工作电流大、二次电压升不高甚至接近于零、高压开关合不上后重复性跳闸”故障，分析其原因？

高压回路已短：某处绝缘子严重积灰而短路；折段的阴极线与阳极搭通造成短路；放电极高压部分被寻电性异物接通。

8、除尘器的作用

除尘器的作用是飞灰从烟气中分离并清除出去，减少它对环境的污染，并防止吸风机的急剧磨损。

9、除灰系统的流程：

烟道中的粉尘——电场——落入集灰斗——下料器——拉链机（空气斜槽）——进入灰库

第四章 电 积

目录

一、工艺流程介绍

二、电积的目的

三、电积原理

四、阴极铜沉积物的构造与影响因素

五、始极片生产过程中的注意事项

六、电积岗位的工作内容

七、阴极铜粒子形成的原因与防治方法

八、气孔的形成原因与防治方法

九、电流效率与影响因素

十、槽电压与影响因素

十一、电积系统开车顺序

一、铜矿选冶厂电积部分的工艺流程图

二、电积的目的

通过电积法，使铜以高纯状态在阴极析出，达到与其它杂质分离的目的。

三、电积原理

电流通过电解质溶液，在阴极和阳极引起电化学变化的过程称为电解，以不溶解电极作阳极的称为电积。

在电积过程中，当电流通过电积液时，阴极发生铜离子沉积过程，阳极为铅、银或铅、钙、锡合金,它本身在电积过程中不发生溶解，只起导电作用。

电积过程的电化学反应：

（一）阴极反应：Cu 2++2e→Cu

（二）阳极反应：2H2O→4H++O2↑ +4e

(2HO-－ 2e →2H++O2↑)

（三）总反应：CuSO4+H2O→Cu+H2SO4+ O2↑

四、阴极沉积物的构造与影响因素

（一）电结晶的机理

在电积液中，金属离子在电流的作用下，不断在阴极沉积的过程，称为电结晶。电结晶过程可分为两步，第一步是晶核的形成；第二步是晶核的长大。这两个过程的速度决定着金属结晶的粗细程度。如果晶核的生长速度较快，而晶核生成后的成长速度较慢，则生成的晶核数目较多，晶粒较细。反之晶粒就较粗。也就是说在铜电解精炼过程中，当晶核的生成速度大于晶核的成长速度时，就能获得结晶细致，排列紧密的阴极铜。

（二）阴极沉积物的构造

对阴极沉积物，除了要求化学品位符合标准外，还要求有好的物理规格，即要求结晶均匀致密，表面光洁。因为结晶粗糙的表面，会使许多杂质机械地夹杂在金属中，影响它的质量,而且表面容易被氧化。

（三）影响阴极铜结晶的因素

铜电解精炼（或电积）过程的实质是一个动态平衡，在这个平衡体系中，任何一道工序的失调都将打破这个平衡体系的平衡，最终影响阴极铜的质量。

低压电工考试实操复习资料 12

2 12

3 12

4 12

5 挿到交直流2500伏孔內，黑笔保持原位，转換开关对准交流电压1000伏量程档位，红黑笔不分正负，并联在两条导线之间的导体端，读数看第二刻度线上有倍数关系的数值（将0～250数字扩大10倍）每小格为50伏。一大格为500伏，第二刻度线上的250就是2500伏

（2）.测量交流电源的线电压（标准值为380伏）时，应在仪表正上方标有ACV的5个量程档位中选用读数误差小的量程500伏档。即刻度线上50小格的读数为0～500伏。一大格为100伏，一小格为10伏。（500伏／50格＝10伏／格。每格代表10伏）。在三相四（五）线低压供电系统中，用红笔丶黑笔分别接任意两相电源线，应测量3次（L1一L2，L1一L3，L2一L3）后，说出线电压380伏，指针指在第二刻度线上的38格（或200位置退2小格），每格10伏，。38格X10伏/格＝380伏。如此类推出500伏以內交流电压值在第二刻度上的小格位置 。

（3）.测量相电压（标准电压为220伏），应在仪表正上方标有ACV的5个量程档位中选择接近测量数值而且误差小的量程0～250伏档，即刻度线上滿量程为250伏，每大格50伏，每小格5伏（250伏／50格＝5伏／格，毎格代表5伏）。在三相四线低压供电系统中用红笔丶黑笔接任意一相电源的两条导线丶应测量3次（L1一N，L2一N，L3一N）后，说出相电压220伏，指针应指在第二刻度线上的44格，每格5伏（44格X5伏/格＝22012

6 伏）。如此类推出250伏以下交流电压在第二刻度上的小格位置。单相供电电路（単相三眼挿座）的电压都是220伏，。左孔是0线，右孔是火线，上孔是保护地线。如此类推出交流电压250以下刻度线上小格数。如指针在36格，交流电压为180伏（36格X5伏／格＝180伏）等。

二、测量直流电压（6分）

1、先看指针是否在0位上，直流电压的字母为DCV，单位为伏。量程档位在仪表面板的左侧，一般标有0～1000伏丶0～500伏丶0～250伏丶0～50伏丶0～10伏丶0～2.5伏丶0～1伏等七个量程档位，根据电路中的直流电压值选择误差小的量程，接近量程范围的读数比较准确。不知直流电压数值时，应选用最高直流电压档（1000）伏档，再根据指针偏转情况逐档选用合适量程，转换档位量程时，表笔要离开线路。

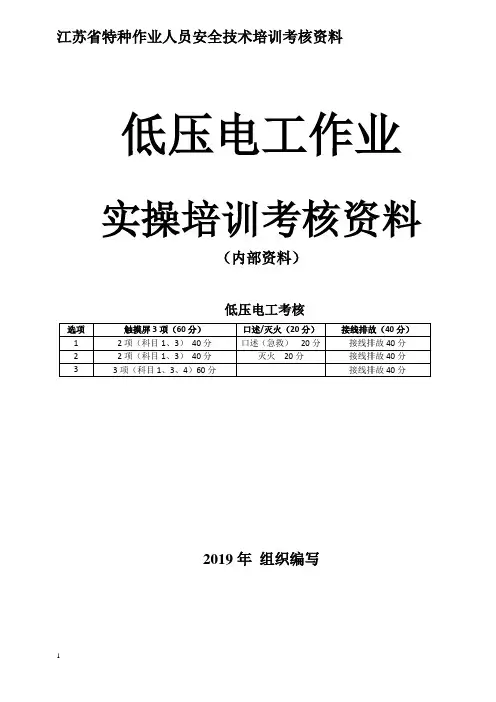

1 江苏省特种作业人员安全技术培训考核资料

低压电工作业

实操培训考核资料

（内部资料）

低压电工考核

选项 触摸屏3项（60分） 口述/灭火（20分） 接线排故（40分）

1 2项（科目1、3） 40分 口述（急救） 20分 接线排故40分

2 2项（科目1、3） 40分 灭火 20分 接线排故40分

3 3项（科目1、3、4）60分 接线排故40分

2019年 组织编写

2 考场环境

灭火考场 触屏考场

口述急救考场 3 一、理论考试。满分100分，80分及格。

二、新训实操考试：满分100分，80分及格。

1、正确使用灭火器 （20分选考题）

请分别选择对应的灭火器

 火灾有四种形式：木材、油桶、电器柜、电焊机 、电动机。

 灭火有三种：二氧化碳，干粉、水。

 （1）木柴（水） （2）油桶、电器3种（干粉） （3）电动机（二氧化碳）

注意：干粉灭火器适用于一般电气火灾，旋转电器设备使用二氧化碳灭火器

操作规范

合格的操作 不合格的操作

①正确选择对应的灭火机，提起灭火机。(进行电气灭火。向考评员描述拉断电闸，考评员会拉掉电闸）注意：灭火期间不要移动光标，不要暂停喷灭火器，发现灭火器没有反应，及时松开扳手并再下压。

②拔掉保险销，在距火焰1米的地方，一手握紧压把，一手手拿喷管 ，喷嘴瞄准火源.

③直到火灭了，会出现合格的界面（考核通过）。

⑴灭火时间超时60秒；

⑵选错灭火机；

⑶灭火方法（灭火的正确部位）不对；

⑷灭火结束后没有插保险销。

⑸没有要求拉掉电闸

木材火源 油桶火源

电器火源 （请提示监考员断电） 电焊设备火源（请提示监考员断电） 4

2、口述题触电急救的步骤 （20分选考题）
