专题四 第三讲

一、选择题(1～6题只有一个选项正确，7～10小题有多个选项正确)

1．(2014·洛阳模拟)如图所示，在真空中，匀强电场E的方向竖直向下，水平匀强磁场B垂直纸面向里，三个油滴a、b、c带有等量同种电荷。已知a静止，油滴b水平向右匀速运动，油滴c水平向左匀速运动。三者质量ma、mb和mc相比较( )

A．ma>mb>mc B．mb>ma>mc

C．mc>ma>mb D．ma＝mb＝mc

[答案] C

[解析] 根据油滴a静止，可知油滴所受电场力竖直向

上，油滴带负电，qE＝mag。油滴b水平向右匀速运动，所受洛伦兹力竖直向下，由qE＝mbg＋qvbB可知油滴b质量小于油滴a。油滴c水平向左匀速运动，所受洛伦兹力竖直向上，由qE＝mcg－qvcB可知油滴c质量大于油滴a。所以mc>ma>mb，选项C正确。

2．(2014·信息卷)电荷量为＋q、质量为m的滑块和电荷量为－q、质量为m的滑块同时从完全相同的光滑斜面上由静止开始下滑，设斜面足够长，斜面倾角为θ，在斜面上加如图所示的磁感应强度大小为B、方向垂直纸面向里的匀强磁场，关于滑块下滑过程中的运动和受力情况，下面说法中不正确的是(不计两滑块间的相互作用)( )

A．两个滑块先都做匀加速直线运动，经过一段时间，＋q会离开斜面

B．两个滑块先都做匀加速直线运动，经过一段时间，－q会离开斜面

C．当其中一个滑块刚好离开斜面时，另一滑块对斜面的压力为2mgcosθ

D．两滑块运动过程中，机械能均守恒

[答案] B

[解析] 当滑块开始沿斜面向下运动时，带正电的滑块受的洛伦兹力方向垂直斜面向上，带负电的滑块受的洛伦兹力方向垂直斜面向下，开始时两滑块沿斜面方向所受的力均为mgsinθ，均做匀加速直线运动，随着速度的增加，正电荷受的洛伦兹力逐渐变大，当qvB＝mgcosθ时，＋q恰能离开斜面，A正确，B错误；由于两滑块加速度相同，所以在＋q离开斜面前两者在斜面上运动的速度总相同，当＋q离开斜面时，－q受的洛伦兹力也满足qvB＝mgcosθ，方向垂直斜面向下，斜面对滑块的支持力大小为qvB＋mgcosθ＝2mgcosθ，故滑

1 考点4 电场、磁场和能量转化

山东 贾玉兵

命题趋势

电场、磁场和能量的转化是中学物理重点内容之一，分析近十年来高考物理试卷可知，这部分知识在高考试题中的比例约占13%，几乎年年都考，从考试题型上看，既有选择题和填空题，也有实验题和计算题；从试题的难度上看，多属于中等难度和较难的题，特别是只要有计算题出现就一定是难度较大的综合题；由于高考的命题指导思想已把对能力的考查放在首位，因而在试题的选材、条件设置等方面都会有新的变化，将本学科知识与社会生活、生产实际和科学技术相联系的试题将会越来越多，而这块内容不仅可以考查多学科知识的综合运用，更是对学生实际应用知识能力的考查，因此在复习中应引起足够重视。

知识概要

能量及其相互转化是贯穿整个高中物理的一条主线，在电场、磁场中，也是分析解决问题的重要物理原理。在电场、磁场的问题中，既会涉及其他领域中的功和能，又会涉及电场、磁场本身的功和能，相关知识如下表：

如果带电粒子仅受电场力和磁场力作用，则运动过程中，带电粒子的动能和电势能之间相互转化，总量守恒；如果带电粒子受电场力、磁场力之外，还受重力、弹簧弹力等，但没有摩擦力做功，带电粒子的电势能和机械能的总量守恒；更为一般的情况，除了电场力做功外，还有重力、摩擦力等做功，如选用动能定理，则要分清有哪些力做功？做的是正功还是负功？是恒力功还是变力功？还要确定初态动能和末态动能；如选用能量守恒定律，则要分清有哪种形式的能在增加，那种形式的能在减少？发生了怎样的能量转化？能量守恒的表达式可以是：①初态和末态的总能量相等，即E初=E末；②某些形势的能量的减少量等于其他形式的能量的增加量，即ΔE减=ΔE增；③各种形式的能量的增量（ΔE=E末-E初）的代数和为零，即ΔE1+ΔE2+…ΔEn=0。 电、磁场中的功和能 电场中的功和能 电势能 由电荷间的相对位置决定，数值具有相对性，常取无限远处或大地为电势能的零点。重要的不是电势能的值，是其变化量

专题(七)电磁学中的“场”

一、大纲解读

电场和磁场是电磁学的两大基石，与电路共同构建出完整的电磁学知识框架．作为基础，电场和磁场的性质是大纲要求掌握的重点之一，是建立力、电综合试题的切入点．由此建立的力、电综合问题是历届高考考查的热点，纵观近三年高考试题，这部分内容每年至少1题，如仅带电粒子在电场、磁场中的运动，在2008年全国高考中分值约占总分的19%．这类问题从“场对电荷（物质）的作用”的特殊视角，产生与电、磁场的性质相结合的综合考点，涉及运动与力的关系、功和能量的关系、动量和冲量的关系、能量守恒定律和动量守恒定律等重要力学规律，是每年高考必考内容．知识覆盖面广，考题题材新颖丰富，注重与科技背景的结合，综合性强，对学生的空间想象能力、分析综合能力、应用数学知识处理物理问题的能力有较高的要求，是考查考生多项能力的极好载体．除基础题外，试题多是计算题甚至是压轴题，有较高的难度和区分度．

二、重点剖析

“场”的本质源自电荷，电荷的周围存在电场，运动电荷产生磁场，因此知识链条的顶端是电荷．．；同时电场或磁场又反过来对电荷或运动电荷施加力的作用，体现了知识体系的完整，因果轮回．知识结构如图7－1．分“场”的产生、场对物质（电荷或导体）的作用和能量关系三个版块．

1．静止电荷、运动电荷和变化的磁场，在周围空间都产生电场；运动电荷、电流和变化的电场在周围空间产生磁场．

2．电场对静止电荷和运动电荷都有电场力的作用；磁场只对运动电荷和电流有磁场力作用，对静止电荷没有作用力．这与“场”的产生严格对应．由于场力的作用，电荷或导体会有不同形式的运动，因此分析场力是判断电荷或导体运动性质的关键．

3．场力可能．．对电荷或导体做功，实现能量转化．当点电荷绕另一点电荷做匀速圆周运动时，电场力不做功；洛伦兹力不做功．要对带电粒子加速就要对其做功，因此电场即可以加速带电粒子，也可以使带电粒子偏转，而稳定磁场则只能使粒子偏转却不能加速．变化的磁场产生电场，所以变化的磁场则可以改变带电粒子速度的大小．

中 国 教 育 培 训 领 军 品 牌

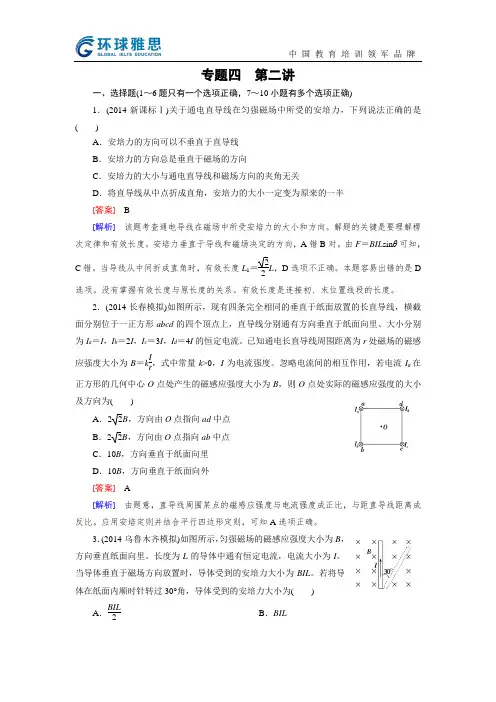

专题四 第二讲

一、选择题(1～6题只有一个选项正确，7～10小题有多个选项正确)

1．(2014·新课标Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是( )

A．安培力的方向可以不垂直于直导线

B．安培力的方向总是垂直于磁场的方向

C．安培力的大小与通电直导线和磁场方向的夹角无关

D．将直导线从中点折成直角，安培力的大小一定变为原来的一半

[答案] B

[解析] 该题考查通电导线在磁场中所受安培力的大小和方向。解题的关键是要理解楞次定律和有效长度。安培力垂直于导线和磁场决定的方向，A错B对。由F＝BILsinθ可知，C错。当导线从中间折成直角时，有效长度L1＝22L，D选项不正确。本题容易出错的是D选项。没有掌握有效长度与原长度的关系。有效长度是连接初、末位置线段的长度。

2．(2014·长春模拟)如图所示，现有四条完全相同的垂直于纸面放置的长直导线，横截面分别位于一正方形abcd的四个顶点上，直导线分别通有方向垂直于纸面向里、大小分别为Ia＝I，Ib＝2I，Ic＝3I，Id＝4I的恒定电流。已知通电长直导线周围距离为r处磁场的磁感应强度大小为B＝kIr，式中常量k>0，I为电流强度。忽略电流间的相互作用，若电流Ia在正方形的几何中心O点处产生的磁感应强度大小为B，则O点处实际的磁感应强度的大小及方向为( )

A．22B，方向由O点指向ad中点

B．22B，方向由O点指向ab中点

C．10B，方向垂直于纸面向里

D．10B，方向垂直于纸面向外

[答案] A

[解析] 由题意，直导线周围某点的磁感应强度与电流强度成正比，与距直导线距离成反比。应用安培定则并结合平行四边形定则，可知A选项正确。

3．(2014·乌鲁木齐模拟)如图所示，匀强磁场的磁感应强度大小为B，方向垂直纸面向里。长度为L的导体中通有恒定电流，电流大小为I。当导体垂直于磁场方向放置时，导体受到的安培力大小为BIL。若将导体在纸面内顺时针转过30°角，导体受到的安培力大小为( )
