罗德与施瓦茨公司
1CMU200 CDMA2000手机测试步骤

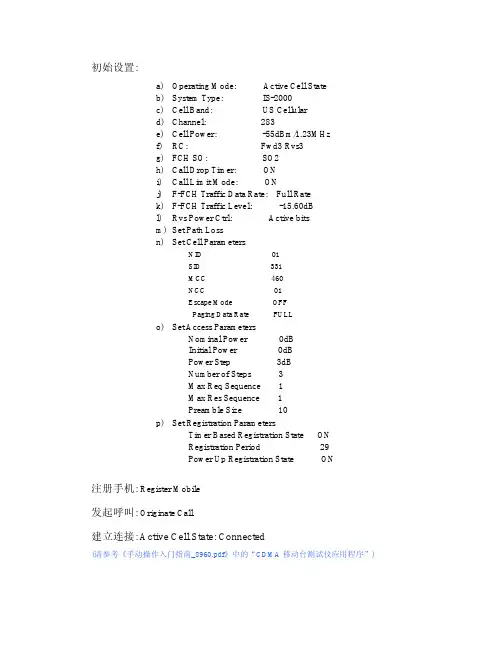

CMU200测试前的设置
1. 按“Reset”初始化 CMU200。
2. 按“Menu Select”键，选择“IMT-2000 Mobile Station”中的“CDMA2000 Cellular –
Signaling”应用。
3. 按“Network Standard”软键（右中），设置成“BC 0：us Cellular”。
4. 按“1st Service Class”软件（右下），设置成“Loopback Service（Test）”
5. 打开手机电源，等待手机注册（在CMU上的状态由“Signal On”变成“Registered”）
6. 按“Connect UE”软键（右上），CMU200会呼叫手机，确认手机已经进入连接状态。
接收机测试项目:
3.4 Forward Traffic Channel Demodulation Performance
3.5.1 Receiver Sensitivity and Dynamic Range
发射机测试项目：
4.3.1 Time Reference
4.3.2 Reverse Pilot Channel to Code Channel Time Tolerance
4.3.3 Reverse Pilot Channel to Code Channel Phase Tolerance
4.3.4 Waveform Quality and Frequency Accuracy
4.3.5 Code Domain Power
4.4.1 Range of Open Loop Output Power
4.4.2 Time Response of Open Loop Power Control
4.4.4 Range of Closed Loop Power Control
4.4.5 Maximum RF Output Power
4.4.6 Minimum Controlled Output Power
4.4.7 Standby Output Power and Gated Output Power
4.4.9 Code Channel to Reverse Pilot Channel Output Power Accuracy
4.5.1 Conducted Spurious Emissions
3.4 Forward Traffic Channel Demodulation Performance
测试步骤：
1. 确认手机已进入连接状态。
2. 按“Menus”软键（右下），选择“Receiver Quality”，然后按“Test Setup
Applic.”，选择“TCH Demod.”软键（下部）。
3. 按“BS Signal Settings”，按照规发要求，在“F-FCH Frame Rate“中设置FCH中
的数据速率
罗德与施瓦茨公司
24. 按一次“BS Signal Level”，按照规范要求，设置各个信道中的功率（*）;再按一次
“BS Signal Level”，进入“Impairm”界面，设置“AWGN”（下面）为‘＋
1dB’；
5. 分别读取每次测量值
*: CMU中的F-FCH的功率设置与规范稍有不同，请利用公式对CMU进行设置：
Traffc_Ec(规范中)＝ F-FCH（CMU）+ Corr.(下表)
测试结果：
规范指标：
参照规范
3GPP2 C. S0011-A
3.5.1 Receiver Sensitivity and Dynamic Range
a） Receiver Sensitivity
测试步骤：
罗德与施瓦茨公司
31. 确认手机已进入连接状态。
2. 按“Menus”软键（右下），选择“Receiver Quality”，然后按“Test Setup Applic.”，
选择“Sensitivity”软键（下部）。
3. 按下”BS Signal level“，设置”CDMA Power“为-104dBm，设置”F-PICH Level“为-
7dB，设置”F-FCH“为-15.6. （此步骤可省，均为CMU默认值）
4. 读取FER值
测试结果：
规范指标：
每一测试的帧差错率应不超过0.5% 具有95
%的可信度。
b）Dynamic Range
测试步骤：
1. 确认手机已进入连接状态。
2. 按“Menus”软键（右下），选择“Receiver Quality”，然后按“Test Setup Applic.”，
选择“Sensitivity”软键（下部）。
3. 按下”BS Signal level“，设置”CDMA Power“为-25dBm，设置”F-PICH Level“为-
7dB，设置”F-FCH“为-15.6. （此步骤可省，均为CMU默认值）
4. 读取FER值
测试结果：
罗德与施瓦茨公司
4
规范指标：
每一测试的帧差错率应不超过0.5% 具有95
%的可信度。
4.3.1 Time Reference
测试步骤：
1. 确认手机已经进入连接状态
2. 按“Menus”软键（右下），选择“Modulation”软键（下部）；再按下“Applic.2”软键
(RC3)，进入“Overview H-PSK“。(注：当以RC1建立连接时，选择“Applic.1”进入
“Overview O-QPSK”)
3. 读取“Transmit Time Error“测量值
测试结果：
罗德与施瓦茨公司
5
规范指标：
在稳态条件下移动台时间基准应在移动台天线连接器处测量在被用于解调的最早到达
多径成分出现时间的
±1
µs 范围内
4.3.2 Reverse Pilot Channel to Code Channel Time Tolerance
测试步骤：
4. 确认手机已经进入连接状态
5. 按“Menus”软键（右下），选择“Code Dom. Power”软键（下部）；再按下“Application”软
键，进入“Time Offs. H-PSK”
6. 读取测量值
测试结果：
罗德与施瓦茨公司
6
规范指标：
当工作在无线配置3 至6 时反向导频信道和所有其它共享相同反向CDMA 信道的码分
信道间的时间误差应小于
±10ns。
4.3.3 Reverse Pilot Channel to Code Channel Phase Tolerance
测试步骤：
1. 确认手机已经进入连接状态
2. 按“Menus”软键（右下），选择“Code Dom. Power”软键（下部）；再按下“Application”软
键，进入“Phase Offs. H-PSK”
3. 读取测量值
测试结果：
罗德与施瓦茨公司
7
规范指标：
反向导频信道和所有其它共享相同反向CDMA 信道的码分信道间的相位差不应超过0.15
弧度也不宜超过0.05 弧度。
4.3.4 Waveform Quality and Frequency Accuracy
测试步骤：
1. 确认手机已经进入连接状态
2. 按“Menus”软键（右下），选择“Modulation”软键（下部）；再按下“Applic.2”软
键，进入“Overview H-PSK”（RC3）或“Overview O-QPSK”（RC1）
3. 按下”BS Signal level“，设置”CDMA Power“为-75dBm；读取Waveform Quality以及
Carrier Freq Error测量值
测试结果：
罗德与施瓦茨公司
8
规范指标：
波形质量因数
ρ应大于0.944 过剩功率小于0.25dB 载波频率误差
∆f 在频段类别0
2 3 5 7 和9 时应在
±300Hz 范围内在频段类别1 4 6 和8 时应在
±150Hz 范围内发
射时间误差
τ应在
±1
µs 范围内。
4.3.5 Code Domain Power
测试步骤：
1. 确认手机已经进入连接状态。
2. 按“Menus”软键（右下），选择“Code Dom. Power”软键（下部）；再按下
“Application”软键，进入“CDP H-PSK”
3. 按“BS Signal Level”软键（右下），设置“CDMA power”为 －101dBm，“F-PICH
Level”为 -7.0dB, “F-FCH Level”为 -7.4dB
4. 读取测量结果
测试结果：
