半导体soa的原理与应用

1 目 录

0 前言 .............................................................................................................................................. 2

1 半导体激光器的工作原理 .......................................................................................................... 2

1.1 激光产生原理 ..................................................................................................................... 2

1.2 半导体激光器的工作特性 .................................................................................................. 3

2 同质结和异质结激光器 .............................................................................................................. 3

2.1 半导体激光器的发展历史 ................................................................................................... 3

2.2 异质结激光器的工作过程 ................................................................................................... 5

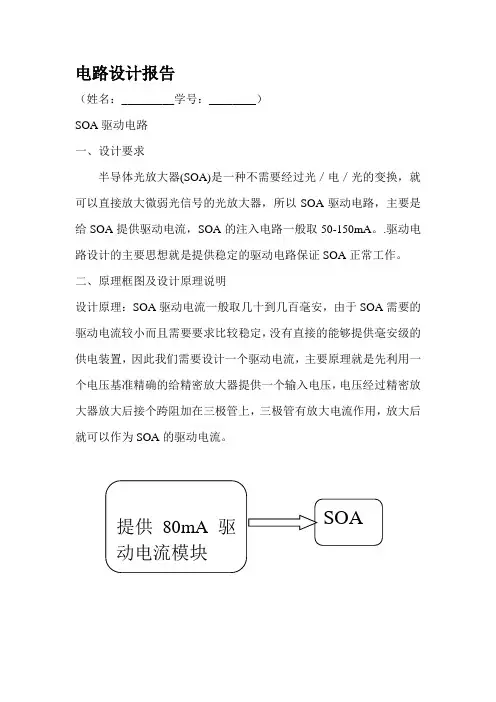

电路设计报告

（姓名：_________学号：________）

SOA驱动电路

一、设计要求

半导体光放大器(SOA)是一种不需要经过光／电／光的变换，就可以直接放大微弱光信号的光放大器，所以SOA驱动电路，主要是给SOA提供驱动电流，SOA的注入电路一般取50-150mA。.驱动电路设计的主要思想就是提供稳定的驱动电路保证SOA正常工作。

二、原理框图及设计原理说明

设计原理：SOA驱动电流一般取几十到几百毫安，由于SOA需要的驱动电流较小而且需要要求比较稳定，没有直接的能够提供毫安级的供电装置，因此我们需要设计一个驱动电流，主要原理就是先利用一个电压基准精确的给精密放大器提供一个输入电压，电压经过精密放大器放大后接个跨阻加在三极管上，三极管有放大电流作用，放大后就可以作为SOA的驱动电流。

SOA

提供80mA驱动电流模块 三、器件选型

LM4040:精密微功耗并联型电压基准:固定输出2V，3V，5V，10V电压

芯片LMC6462AIM（精密放大器）：带宽为0.05MHz，转换速率为15V/us,输入偏压为0.5mV,工作电压为3V~15.5V。

四、原理图设计（Protel 99SE 完成，word中插入或打印成pdf）

五、参考文献

[1]金韬黄德修丘军林．半导体光放大器增益波动的研究．光学学报，1996.

[2]大动态延迟范围全光缓存器的研究,王拥军.

半导体SOA的原理及应用

1. 简介

半导体SOA（Saturation Output Amplifier）是一种特殊的半导体元件，它具有高增益和宽带宽的特点，被广泛应用于各种电子设备和系统中。本文将对半导体SOA的原理和应用进行详细介绍。

2. 原理

半导体SOA基于半导体材料的特性和结构设计实现了其独特的工作原理。其原理主要分为两个方面：饱和放大和输出驱动。

2.1 饱和放大

在半导体SOA中，输入信号通过前级驱动电路放大后，进入饱和放大阶段。在饱和状态下，半导体SOA可以提供高增益和宽带宽的输出信号。该饱和放大特性使得半导体SOA成为高度线性和高速的信号放大器。

2.2 输出驱动

半导体SOA具有较高的输出驱动能力，可以驱动复杂的电子系统和设备。通过输出驱动功能，半导体SOA可以为后级电路提供足够的电流和功率，以实现各种应用需求。

3. 应用

半导体SOA广泛应用于各种电子设备和系统中，具有重要的意义和价值。

3.1 通信系统

在通信系统中，半导体SOA常被用作光纤通信中的光放大器。其高增益和宽带宽特性使得它能够为光信号提供稳定而可靠的放大，以保证信号传输的质量和距离。

3.2 高速电路

由于半导体SOA具有高速的放大特性，因此广泛应用于高速电路中。例如，在高速数据传输中，半导体SOA可以提供高增益和低噪声的信号放大，以确保信号的完整性和清晰度。

3.3 光学传感

半导体SOA还常被应用于光学传感领域。其高增益和快速响应特性使得它适用于光学传感器和探测器，可以实现快速而准确的光信号检测和测量。 3.4 医疗设备

在医疗设备中，半导体SOA可以用于光学成像和激光治疗等应用。其高增益和输出驱动能力可以为医疗设备提供高质量和高功率的光源，以实现精确的成像和治疗效果。

3.5 其他应用

除了上述应用之外，半导体SOA还可以应用于雷达系统、光纤传感和光纤通信等领域。其高性能和可靠性使得它成为各种电子设备和系统中不可或缺的组成部分。

--

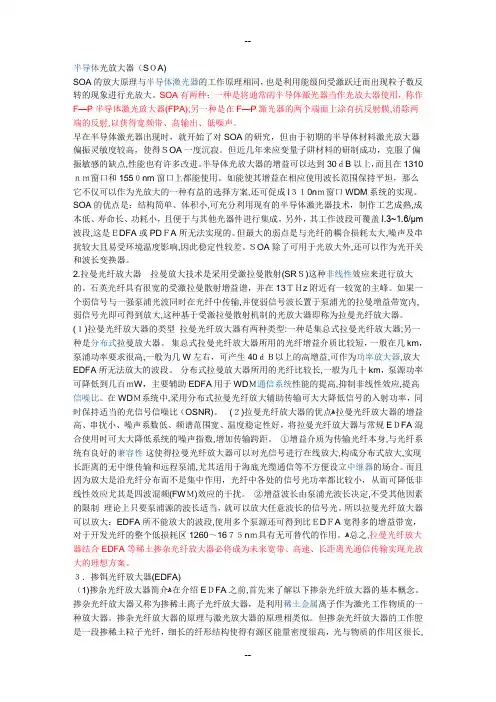

-- 半导体光放大器（SＯA)

SOA的放大原理与半导体激光器的工作原理相同，也是利用能级间受激跃迁而出现粒子数反转的现象进行光放大。SOA有两种：一种是将通常的半导体激光器当作光放大器使用，称作F—P半导体激光放大器(FPA);另一种是在F—P激光器的两个端面上涂有抗反射膜,消除两端的反射,以获得宽频带、高输出、低噪声。

早在半导体激光器出现时，就开始了对SOA的研究，但由于初期的半导体材料激光放大器偏振灵敏度较高，使得ＳOA一度沉寂。但近几年来应变量子阱材料的研制成功，克服了偏振敏感的缺点,性能也有许多改进。半导体光放大器的增益可以达到30ｄB以上，而且在1310ｎｍ窗口和155０nm窗口上都能使用。如能使其增益在相应使用波长范围保持平坦，那么它不仅可以作为光放大的一种有益的选择方案,还可促成l３１0nｍ窗口WDM系统的实现。

SOA的优点是：结构简单、体积小,可充分利用现有的半导体激光器技术，制作工艺成熟,成本低、寿命长、功耗小，且便于与其他光器件进行集成。另外，其工作波段可覆盖l.3~1.6/μm波段,这是ＥDFA或PDＦA所无法实现的。但最大的弱点是与光纤的耦合损耗太大,噪声及串扰较大且易受环境温度影响,因此稳定性较差。ＳOA除了可用于光放大外,还可以作为光开关和波长变换器。

2.拉曼光纤放大器 拉曼放大技术是采用受激拉曼散射(SRＳ)这种非线性效应来进行放大的。石英光纤具有很宽的受激拉曼散射增益谱，并在13ＴＨz附近有一较宽的主峰。如果一个弱信号与一强泵浦光波同时在光纤中传输,并使弱信号波长置于泵浦光的拉曼增益带宽内,弱信号光即可得到放大,这种基于受激拉曼散射机制的光放大器即称为拉曼光纤放大器。

(１)拉曼光纤放大器的类型 拉曼光纤放大器有两种类型:一种是集总式拉曼光纤放大器;另一种是分布式拉曼放大器。 集总式拉曼光纤放大器所用的光纤增益介质比较短，一般在几km，泵浦功率要求很高,一般为几W左右，可产生40ｄＢ以上的高增益,可作为功率放大器,放大EDFA所无法放大的波段。 分布式拉曼放大器所用的光纤比较长,一般为几十km，泵源功率可降低到几百ｍW，主要辅助EDFA用于WDＭ通信系统性能的提高,抑制非线性效应,提高信噪比。在WDＭ系统中,采用分布式拉曼光纤放大辅助传输可大大降低信号的入射功率，同时保持适当的光信号信噪比（OSNR)。 (２)拉曼光纤放大器的优点ﻫ拉曼光纤放大器的增益高、串扰小、噪声系数低、频谱范围宽、温度稳定性好，将拉曼光纤放大器与常规EＤFA混合使用时可大大降低系统的噪声指数,增加传输跨距。 ①增益介质为传输光纤本身,与光纤系统有良好的兼容性 这使得拉曼光纤放大器可以对光信号进行在线放大,构成分布式放大,实现长距离的无中继传输和远程泵浦,尤其适用于海底光缆通信等不方便设立中继器的场合。而且因为放大是沿光纤分布而不是集中作用，光纤中各处的信号光功率都比较小，从而可降低非线性效应尤其是四波混频(FWＭ)效应的干扰。 ②增益波长由泵浦光波长决定,不受其他因素的限制 理论上只要泵浦源的波长适当，就可以放大任意波长的信号光。所以拉曼光纤放大器可以放大：EDFA所不能放大的波段,使用多个泵源还可得到比ＥDＦA宽得多的增益带宽，对于开发光纤的整个低损耗区1260～16７５nｍ具有无可替代的作用。ﻫ总之,拉曼光纤放大器结合EDFA等稀土掺杂光纤放大器必将成为未来宽带、高速、长距离光通信传输实现光放大的理想方案。
