emu8086汇编代格式

[公司名称]

实验一

EMU8086使用及指令系统熟悉

微机原理上机实验

[日期]

一、实验要求

1．熟悉并掌握EMU8086 汇编语言调试环境；

2．学习8086的指令系统，输入简单的指令，观察各寄存器、内存相关单元以及处理器标志位的变化（数据传送类指令，算数运算类指令，逻辑运算类指令，标志处理和CPU控制类指令，移位和循环移位类指令，处理器控制类指令等，要求每类指令至少一个用例。具体用例自行设计，可参考教材用例）；

3．学习汇编语言程序设计的基本步骤和方法；

4．学会使用EMU8086 debug调试程序；

5．编写一个简单的程序：将“This is my first ASM program-姓名（汉语拼音各人的姓名）”放在DS=1000H，BX=0000H开始的存储器单元中，然后将该内容搬移到BX=0100H开始的单元中，最后将该字符串通过DOS功能调用显示在屏幕上。

二、实验目的

1．学习EMU8086仿真开发环境的使用，理解和掌握汇编语言编程的基本步骤；

2．熟悉8086指令系统；

3．熟悉变量、常量及伪指令的使用；

4．熟悉内存单元的存储结构，字符串的处理以及简单的编程。

三、实验过程（调试分析）

3.1熟悉并掌握EMU8086汇编调试环境

此为EMU8086新建汇编源程序的界面，对应有四种模板可以挑选：

①COM——无需分段，所有内容均放在代码段中，程序代码默认从ORG 0100H开始

②EXE——需要分段，内容按代码段、数据段、堆栈段划分，编译器自动完成空间的分配

③BIN——二进制文件，适用于所有用户定义的结构类型

④BOOT——适用于在软盘中创建的文件

⑤empty workspace可以创建空的文档

此为一个EXE的模板

3.2测试几类简单的指令

3.2.1数据传送指令

①测试一

name "test mov"

org 100h

MOV AX, 1234H

MOV BH, 12H

EMU8086 仿真软件在《微机原理》课程教学中的应用

楼俊君

（上海电力学院电自学院信控系，上海 200090）

摘 要：针对微机原理教学中存在的问题，提出了用 EMU8086 仿真软件来解决的办法，并通过两个实例说明了该软件在汇编程序设计和接口技术方面的应用。

关键词：微机原理；EMU8086；应用

0 前言

《微机原理》课程是目前高校计算机专业及其相关专业学生必修的一门专业基础课，是学生学习后续课程、毕业设计和今后工作的重要技术基础。该课程的任务是以美国Intel公司生产的16位 CPU8086 为主线，介绍微型计算机的硬件结构、工作原理、汇编语言程序设计方法及微型计算机的接口技术[1]。由于该门课程对实践动手能力要求高，涉及的信息量大、知识点多、教学内容较抽象，学生普遍反映该门课很难学。

其中汇编语言程序设计和接口技术是学生学习的两大难点。因为汇编程序设计涉及到汇编指令系统中相应指令的使用，而 8086/8088CPU的指令系统共包含92种基本指令，对指令系统的学习即是对这 92 种基本指令的功能和用法的介绍，这很容易让学生感到枯燥乏味，提不起学习兴趣。并且汇编程序运行的传统方法界面不直观，无论是教师演示或是学生实验使用起来都感到不方便。接口技术涉及到对可编程接口芯片的访问，这部分内容较抽象，学生学习起来感觉到很难理解。作为该课程的授课教师，如何才能解决教学中存在的上述两大难点问题呢？笔者经过较长时间的探索和实践，发现用EMU8086这款仿真软件可较好地解决上述问题。

1 EMU8086 介绍

EMU8086 是 Digital River 公司推出的 16位CPU8086的仿真软件，它将汇编语言程序设计和虚拟接口技术有机地结合起来，其内部集成了汇编程序编译器、连接器、参考例程、学习指南，并提供了交通灯、机器人、步进电机等七个虚拟外设，是学习Intel 8086 微处理器的理想工具。EMU8086 的工作界面为纯 WINDOWS，界面友好，由菜单栏、快捷按钮栏和用户工作区构成，它能模拟真实微处理器工作的每一步骤，通过单步调试显示指令执行后 CPU 内部寄存器、存储器、堆栈、变量和标志寄存器的当前值，操作简单直观，通过它学生可以很快掌握汇编程序设计和接口技术等知识。

1. 汇编语言程序设计实验篇

1.1. 汇编系统软件简介

Emu8086-Microprocessor Emulator是集源代码编辑器、汇编/反汇编工具以及debug的模拟器。它能模拟一台"虚拟"的电脑运行程序，拥有独立的“硬件”， 避免访问真实硬件。该软件兼容Intel的下一代处理器，包括PentiumII、Pentium4。利用该软件提供的调试工具，能够单步跟踪程序，观察程序执行过程中寄存器、标志位、堆栈和存单元的容。

1.1.1 创建程序

1. COM TEMPLATE程序 本章与指令相关的实验都是用COM TEMPLATE类型的程序完成的。打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“COM template-simple and tiny executable file

format, pure machine code.”后，单击按钮。

在如所示的编辑界面中，在“;add your code here”部分输入相应的指令，第一条指令默认的偏移地址为100h。

输入全部指令后，单击按钮，保存相应的程序段。

2. EXE TEMPLATE程序

本章与DOS功能调用和汇编源程序相关的实验都是用EXE TEMPLATE程序完成的。打开emu8086，在“welcome…”对话框中，单击按钮，创建文件。

在“choose code template”对话框中，选择“EXE template-advanced executable file.header:

relocation, checksum.”后，单击按钮。

在如图所示的编辑界面中，已经可以给出了源程序的框架，包含数据段、堆栈段和代码段的定义以及必要的功能调用等，在“add your data here”和“;add your code here”部分可以分别输入相应的变量定义和指令。

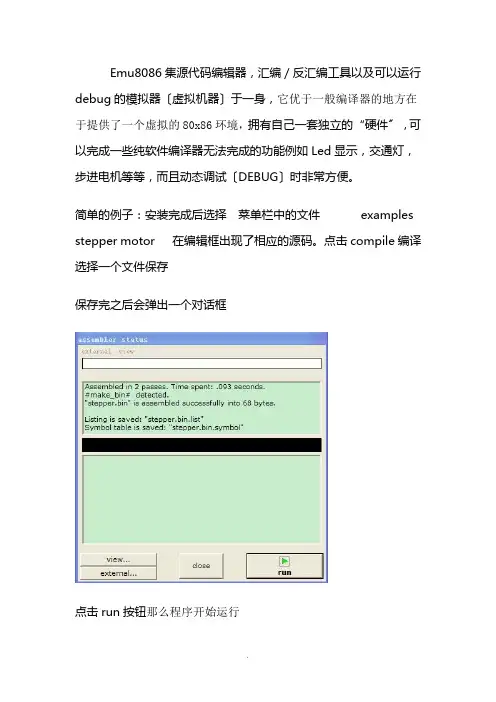

Emu8086集源代码编辑器，汇编／反汇编工具以及可以运行debug的模拟器〔虚拟机器〕于一身，它优于一般编译器的地方在于提供了一个虚拟的80x86环境，拥有自己一套独立的“硬件〞，可以完成一些纯软件编译器无法完成的功能例如Led显示，交通灯，步进电机等等，而且动态调试〔DEBUG〕时非常方便。

简单的例子：安装完成后选择 菜单栏中的文件 examples

stepper motor 在编辑框出现了相应的源码。点击compile编译选择一个文件保存

保存完之后会弹出一个对话框

点击run按钮那么程序开始运行 调试时主控界面如下：

再次点击run可以停止运行

单击reload可以从头开始执行程序

单击single step 可以单步调试。

单击step back可以返回到上一条指令〔这个功能也是一般调试器没有的〕。

界面左边是存放器栏，这里可以动态的观察每一步的执行结果

点击主控界面下面的screen可以显示模拟输出窗口

单击source可以查看源码窗口 Reset相当于上面的reload键。

单击aux会出现一个菜单项选择择第一项memory可以观察程序内存区数值的变化。

选择stop on condition 可以设置条件断点：

上面的设定当ax的值是0x0006是断下来

单击run按钮可以看到断下来的时候ax值正好等于6

单击vars可以查看运行过程中变量的变化。

Debug可以更详细的显示每一步的调试结果

通过Stack〔堆栈〕可以观察函数调用的过程 Flags显示标志存放器的值。如果刚刚执行的那一条指令修改了哪个标志位的值那么以红色显示。

可以到这个网址去下载：

目前网上很多人找这个软件的破解版。。其实根本不用破解。。

只要在用户名一栏输入任意的字符

注册码的前三位输入“112〞就可以绕过注册认证了。。

至于为什么我就不多说了有兴趣的可以看一下我在看雪论坛发表的一篇文章：19741
