华为模拟器eNSP使用指南——VRP的基本操作
上文讲述了华为模拟器eNSP的基本设置，本文分享一些华为网络设备操作系统VRP的一些基本操作。VRP是华为数通产品的通用网络操作系统平台，有一致的网络界面、用户界面和管理界面。在VRP操作系统中，可以通过命令对设备发送各种命令实现设备的配置和日常维护操作。
1 VRP简介
用户登录华为的交换机或者路由器后显示命令行提示符，即进入命令行接口CLI（Command Line Interface）。命令行接口是用户与路由器进行交互的常用工具。
2 实验拓扑
本文讲述VRP的基本操作，因此实验拓扑比较简单，直接使用一个路由器即可，网络拓扑如下图所示
3 查看路由器的基本信息
启动设备，双击进入命令行界面，输入
display version
可以显示系统软件版本和硬件的基本信息，如下图所示，包含了VRP的操作系统版本信息、设备型号等 4 命令行的帮助
4.1 完全帮助：输入一个命令，后接空格和“？”
相关命令
interface ?
操作界面如下图所示，获取interface视图下所有命令及简单的描述信息
4.2 部分帮助：输入一个字符，后紧接着“？”
相关命令：
rou?
如下图所示显示了以rou开头的所有命令信息
5 修改路由器时钟
为了保证网络中的所有设备有准确的时钟信号，用户可以设置系统时钟。更加常用的方法是使用ntp服务器实现全网网络时钟的同步，这个后续文章讲解。
相关命令
clock dataetime 12:00:00: 2018-11-11
如下图所示，要擅于使用帮助命令 6 查看配置信息
相关命令
display current-configuration
如下图所示，可以使用简写dis cu，如下图所示
可以查看接口信息
相关命令
dis int g 0/0/0
如下图所示，可以查看接口的状态信息，物理状态、接口地址和其他的一些统计信息。
华为模拟器配置实例
实验一 计算机和交换机基本设置
添加一个交换机，一个计算机，双击交换机，进入终端配置：
system
password:
[Quidway]sysname S3026 ;交换机命名 [S3026]super
password 111 ;设置特权密码 [S3026]user-interface vty 0 4
[S3026-ui-vty0-4]authentication-mode password
[S3026-ui-vty0-4]set authentication-mode password simple 222 [S3026-ui-vty0-4]user privilege level 3 [S3026-ui-vty0-4]quit [S3026]quit
sys password:111
[S3026]display currect-config [S3026]dis curr
[S3026]vlan 2
[S3026-vlan2]port ethernet0/2 [S3026-vlan2]port e0/4 to et0/6 [S3026-vlan2]quit [S3026]dis vlan [S3026]int e0/3
[S3026-Ethernet1]port access vlan 2 [S3026-Ethernet1]quit [S3026]dis vlan
[S3026]dis curr
[S3026]interface vlan 1
[S3026-Vlan-interface1]ip address 10.65.1.8 255.255.0.0 [S3026-Vlan-interface1]quit
1
华为交换机怎么绑定绑定ip地址和mac地址
交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。华为交换机怎么绑定绑定ip地址/MAC地址?主要是预防IP地址被盗用等网络安全威胁的问题，该怎么设置绑定呢?下面我们就来看看详细的设置教程，需要的朋友可以参考下
具体步骤
1、打开模拟器，创建一台交换机和两台PC、开机，配置好IP地址，一台PC备用。
2、交换机配置Vlan，把端口模式改为Access模式，把端口加入到Vlan100里，测试PC到交换机网通信是否正常。当前没有路由器网管配置或不配置没有关系。能ping通交换机。
3、接下来做绑定配置，在GigabitEthernet0/0/1端口上绑定当前PC的IP和MAC地址，Vlan。命令格式：在配置模式下，[Huawei] user-bind static ip address
x.x.x.x mac address xxxx-xxxx-xxxx interface
GigabitEthernet 0/0/1 vlan ID 。
4、下一步绑定完了之后，我们再连接另一台备用的 2
PC到交换机 interface GigabitEthernet 0/0/1 端口上。
5、换了另一台PC会不会ping通交换机。很显然已经ping不同。怎么样?是不是很简单呢?
相关阅读：交换机工作原理过程
交换机工作于OSI参考模型的第二层，即数据链路层。交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会学习新的MAC地址，并把它添加入内部MAC地址表中。使用交换机也可以把网络分段， 3

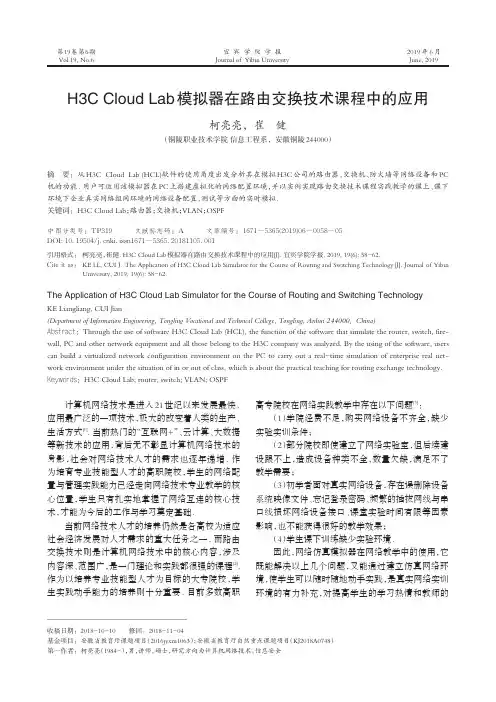

第19卷第6期Vol.19,No.6宜宾学院学报JournalofYibinUniversity2019年6月June,2019
H3CCloudLab模拟器在路由交换技术课程中的应用
柯亮亮，崔健
（铜陵职业技术学院信息工程系，安徽铜陵244000）
摘要：从H3CCloudLab(HCL)软件的使用角度出发分析其在模拟H3C公司的路由器、交换机、防火墙等网络设备和PC机的功能.用户可运用该模拟器在PC上搭建虚拟化的网络配置环境，并以实例实现路由交换技术课程实践教学的课上、课下环境下企业真实网络组网环境的网络设备配置、测试等方面的实时模拟.关键词：H3CCloudLab；路由器；交换机；VLAN；OSPF
中图分类号：TP319文献标志码：A文章编号：1671-5365(2019)06-0058-05DOI:10.19504/ki.issn1671-5365.20181105.001
引用格式：柯亮亮，崔健.H3CCloudLab模拟器在路由交换技术课程中的应用[J].宜宾学院学报,2019,19(6):58-62.Citeitas：KELL,CUIJ.TheApplicationofH3CCloudLabSimulatorfortheCourseofRoutingandSwitchingTechnology[J].JournalofYibinUniversity,2019,19(6):58-62.
TheApplicationofH3CCloudLabSimulatorfortheCourseofRoutingandSwitchingTechnology
KELiangliang,CUIJian(DepartmentofInformationEngineering,TonglingVocationalandTechnicalCollege,Tongling,Anhui244000,China)
Abstract：ThroughtheuseofsoftwareH3CCloudLab(HCL),thefunctionofthesoftwarethatsimulatetherouter,switch,fire⁃wall,PCandothernetworkequipmentandallthosebelongtotheH3Ccompanywasanalyzed.Bytheusingofthesoftware,userscanbuildavirtualizednetworkconfigurationenvironmentonthePCtocarryoutareal-timesimulationofenterpriserealnet⁃workenvironmentunderthesituationofinoroutofclass,whichisaboutthepracticalteachingforroutingexchangetechnology.
