监控系统设计方案

网络监控系统设计方案

导读：本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下：(一)

前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。

视频监控总体设计

1.1. 网络视频监控系统组成

本次设计方案中，视频监控系统分为如下几个部分，每部分的基本功能和组成如下：

(一)

前端视频数据采集部分：通过网络摄像机实现对各个监控区域的图像采集；前端视频数据采集设备包括红外一体化网络摄像机、网络半球、网络智能球、高清网络摄像机、立杆、墙挂支架等设备。

(二) 视频数据传输部分：通过超五类双绞线、室外4芯室外多模铠装光缆、光电转换设备和网络交换机等设备组成转发视频图像数据的传输网络，并通过传输网络将图像数据从前端监控设备传送到后端监控中心进行视频显示和存储，主要设备和线材包括：网络交换机、光电转换设备、超五类双绞线、室外铠装光缆等。

(三) 视频监控中心部分：视频监控中心是将前端采集的视频图像信息通过软件解码，转化为图像信号传送到监视器上，形成直观图像信息并且显示出来，同时对视频信息按照存储策略进行存储。通过网络监控中心管理平台对整个系统进行统一操作、配置、管理，其中主要设备网络监控中心管理平台、监控录像主机、大尺寸电视等设备。

(四) 监控终端部份：监控终端主要功能是监看实时视频画面、查询回放录像、抓拍图像、手动录像，主要包括监控客户端、多路视频解码器。

1.2. 监控系统拓扑图

1.3. 前端视频监控部分

1.3.1. 前端监控点设置说明

序号 安装位置 产品名称 单位 数量 备注

1 负一层停车场 红外一体化网络摄像机 台 11 监控车位及通道，安全通道等出入口情况 网络半球 台 4 电梯出入口

高清网络摄像机 台 4 监控停车场出入口车辆情况

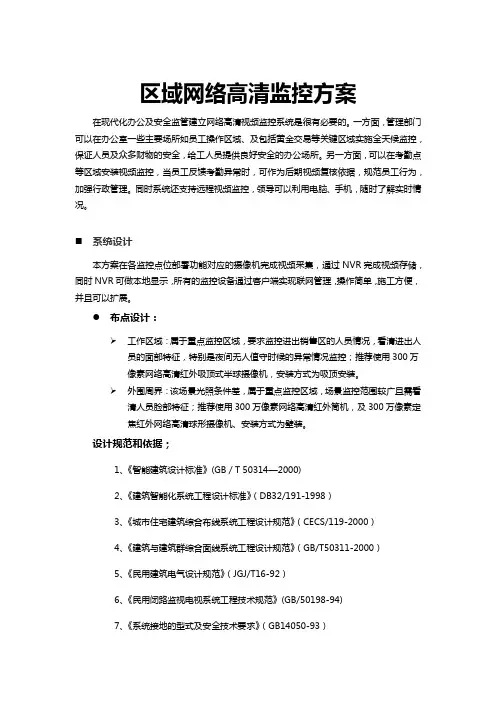

区域网络高清监控方案

在现代化办公及安全监管建立网络高清视频监控系统是很有必要的。一方面，管理部门可以在办公室一些主要场所如员工操作区域、及包括黄金交易等关键区域实施全天候监控，保证人员及众多财物的安全，给工人员提供良好安全的办公场所。另一方面，可以在考勤点等区域安装视频监控，当员工反馈考勤异常时，可作为后期视频复核依据，规范员工行为，加强行政管理。同时系统还支持远程视频监控，领导可以利用电脑、手机，随时了解实时情况。

 系统设计

本方案在各监控点位部署功能对应的摄像机完成视频采集，通过NVR完成视频存储，同时NVR可做本地显示，所有的监控设备通过客户端实现联网管理，操作简单，施工方便，并且可以扩展。

 布点设计：

➢ 工作区域：属于重点监控区域，要求监控进出销售区的人员情况，看清进出人员的面部特征，特别是夜间无人值守时候的异常情况监控；推荐使用300万像素网络高清红外吸顶式半球摄像机，安装方式为吸顶安装。

➢ 外围周界：该场景光照条件差，属于重点监控区域，场景监控范围较广且需看清人员脸部特征；推荐使用300万像素网络高清红外筒机，及300万像素定焦红外网络高清球形摄像机、安装方式为壁装。

设计规范和依据；

1、《智能建筑设计标准》(GB／T 50314—2000)

2、《建筑智能化系统工程设计标准》（DB32/191-1998）

3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）

4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）

5、《民用建筑电气设计规范》（JGJ/T16-92）

6、《民用闭路监视电视系统工程技术规范》(GB/50198-94)

7、《系统接地的型式及安全技术要求》（GB14050-93） 8、《安全防范工程程序与要求》（GA/T75-94）

网络监控系统设计方案（精选4篇）

网络监控系统设计方案 篇1

一、网络监控情况

20xx网络监控完成对对在网所有网络设备MSC、C、HLR、传输、传输光缆、动力环境监控、时钟同步网、及各基站24小时不间断的监控。及时发现障碍并汇同维护及时处理障碍。

全年共发生交换、基站、传输、数据网、电源等障碍共计1500余件（其中大部分为停电引起的障碍），都能够做到及时发现和及时解决，保证了网络的畅通。

二、优化情况

一年来，通过对网络不断持续的观察，全面分析网络各项性能指标，加强对用户申告的收集，对重点地区，根据话务统计结果及用户投诉情况及时进行分析，并针对所发现的提出优化方案，进行优化调整。

1、在春节期间，我公司省际长途话务量激增，为减少溢出，尽可能吸收话务量，本稿件版权是秘书网，请登陆原创网站查看将部分话务通过省内中继疏通，减少了溢出。

2、随着春节用户人群的，市内部分基站话务量大幅上升，尤其邮电大厦A小区方向晚16、17时已经产生严重溢出，通过网络部与计划建设部的及时沟通，对其进行了及时扩容保证了春节期间用户话务量的吸收。

3、在今年因VPMN用户的大幅增长，多次调整到高级信令点的信令路由，保证了网络安全高效的运行；

4、对大青川B、东方红A、三岔河C、等24个小区扩容后，及时对各项指标进行跟踪观察，保证了网络各项指标。

三、网络维护情况

监控中心克服人员少、工作量大的困难，在作好日常监控、优化的基础上，较好的完成了维护工作：

1、局数据 监控中心完成GSM相关局数据修改工作，如2月开通了小灵通的互联数据、完成了新开号段的局数据制作及相应的拨打测试工作，配合哈尔滨网通公司完成号码生位等等局数据修改工作。

2、工程

配合省公司完成TMSC2B个割接工作。

配合完成LSTP的割接工作并对到省公司的话务进行了调整。

配合完成SCP5割接。割接后，MSC至省公司信令负荷发生变化，到低信的信令话务量由原来的0.01ERL/每线上升至0.6ERL/每线。立刻增开了6条至低信的信令，使得信令负荷下降为0.25ERL/每线，保证了网络畅通。同时拆除了4条至高信的信令。

监控设计方案四篇

监控设计方案(篇1)

监控中心是一个重要的控制和监管中心，它的设计必须充分考虑许多因素，如安全性、灵活性和可靠性。一个好的监控中心设计方案必须以确保所有这些因素达到最佳状态为目标。这篇文章将探讨设计一个优秀的监控中心的关键因素。

1. 空间设计

监控中心的空间设计需要考虑许多因素，如布局、通风、照明、声音控制等。为了保证安全性和监控效率，监控室必须设计为封闭的空间，只有受过许可的人员才能进入。通风和空气质量的问题必须得到妥善处理，以确保在长时间的监控任务中不会出现健康问题。

此外，照明是一个关键问题。为了保证监测工作人员的舒适度和视力，监控室需要提供充足、均匀、柔和的照明。要注意避免过度明亮或过度暗淡的照明，以及避免反射和眩光，并采用能降低脑疲劳和眼睛疲劳的照明设备。

声音控制也是很重要的。监控室必须配备以抑制外部噪音为主要目的的声音隔离系统，以确保监控室的环境尽可能保持安静。此外，必须考虑噪音的来源，如监控室外的人流、机器噪音、交通、空调设备等，以便采取相应的措施降低噪音。

2. 功能设计

一个有效的监控中心必须具备一些必要的功能，包括显示器、控制面板、摄像头、服务器等。在选择这些设备时，必须考虑属性和性能等因素。

例如，显示器必须具有适当的分辨率和亮度，以提供清晰的和易于阅读的图像。控制面板必须易于操作和定位，以确保在紧急情况下能够快速响应。摄像头必须具有合适的视野、分辨率、灵敏度等特点，以捕捉重要细节信息。服务器必须具备强大的计算能力和高可靠性等特点，以确保数据的及时处理和备份。

3. 技术支持 监控中心必须受到设计和技术支持，这将决定监控室能否完全实现其预期的目标。设计与技术支持可以采用内部或外部资源，包括设备供应商、专业咨询公司和工程公司。其目标是确保监控中心设计方案能够提供高效、可靠和满足用户需求的监控和控制能力。

总之，一个优秀的监控中心设计方案必须充分考虑空间、功能和技术支持等因素。只有合理统筹这些因素，才能设计出安全、高效、可靠的监控中心，并实现预期的监控效果。
