电力电缆故障定位的步骤和原理
造成电缆故障的原因是复杂的。要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。常见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。
因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速寻找故障点。故障点查找的步骤是先故障分析再测距，最后精确定位。
1、故障分析
故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。
2、测距
在定位的过程中，测距是最关键的一步，准确的定位是减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。 （1）行波法测距原理
该方法进行测距中，电缆会从理论上看做均匀长线，以此来对微观传播过程进行分析。电缆传输线路中的分布参数包括电感元件、电容、电导、电阻等，在任意点的等效电路图中，每个无限小段的电缆传输线路如下图所示：
▲均匀长线的等效电路图
在长线理论中，影响故障波形分析和性质分析的重要因素包括波的透射和反射、特性阻抗以及波的速度。其中波速v和特性阻抗分别为：
其中C为光速，μ和分别为电缆芯线周围介质的相对导磁系数和相对介电系数。可看出电波在电缆中的传输速度与芯线材料和界面剂无关，与介电性能相关，不同的绝缘材料中，电波的传输速度有所不同。特性阻抗为实数，与频率无关。两种电缆连接时因不同的波阻抗会在连接处存在阻抗不匹配的情形。行波经过此处就会出现部分或全部反射，也可能存在透射。不均匀的阻抗也会出现不同的反射，其强弱随着阻抗的变化而变化，可同反射系数来进行描述。
DPD-2003
电缆故障定位系统
使
用
说
明
书
上海蓝波高电压技术设备有限公司
！安全警告
使用局部放电检测分析系统进行局部放电试验的工作人员必须是具有“高压试验上岗证”的专业人员。
使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验系统前加装两个明显断开点。
在局放试验过程中，必须遵守有关高电压试验的安全操做规定。
非专业人员请勿私自拆开该设备，以免由于对该设备不熟悉而造成不必要的人身伤害。
目 录
第一章电缆故障定位系统概述。
第二章 电缆故障定位的基本原理。
第三章 电缆故障定位系统使用操做说明。
第四章 电缆故障定位系统使用中应该注意的问题。
第五章 设备维护及保养注意事项。
第一章电缆故障定位系统概述。
一． 概述
随着交联电缆生产线及相应的局部放电测试设备的引进，为交联电缆的生产和检测提供了基本条件，但由于目前国内电缆生产工艺、原材料及管理方面都可能存在一定的问题。生产的产品在一定程度上仍会存在缺陷。因此有必要采用一种简单而可靠的定位方法，找出电缆的故障点，加以解剖分析，改进生产工艺，可大大地节省人力物力，保证电缆的正常生产。PDSL(Partial Discharge Site Lacation)局放定位是电缆局放测试时，一旦发现局放超过标准规定数值后，为减少工厂经济损失、分析电缆生产工艺缺陷所进行的一项工作。
本系统采用高通五阶采样线路进行局放信号采入，利用行波原理进行故障定位，因此不是所有的局放超标的电缆均能利用这套系统进行定位。只能对那些脉冲式放电进行故障定位，对连续式放电或多点放电定位比较困难。
第二章 电缆故障定位的基本原理。
一．基本原理
电缆中的局部放电均出现在第一和第三象限，每次放电时间约持续十几个纳秒。由于采样线路的积分和整形，最后在示波器上得到的每个脉冲的持续时间约100ns左右。放电脉冲在电缆中是以电磁波的速度传输的，每个微秒约运行160～170米。我们利用电缆故障点的一次放电，采用行波法就可以定出故障点的位置，其简单原理如下：
海底电缆的故障定位与修复技术
随着全球信息化的快速发展，海底电缆作为互联网和通信网络的重要组成部分，发挥着至关重要的作用。然而，由于海底环境的恶劣条件和长期的运行，海底电缆存在故障的风险。本文将探讨海底电缆的故障定位与修复技术，以便快速恢复通信和网络服务。
1. 故障定位技术
1.1 传统故障定位方法
传统的海底电缆故障定位方法主要是利用船只和潜水员进行人工搜索定位。这种方法效率低下，耗时长，并且在大规模海底电缆网络中应用并不现实。
1.2 接收信号相关技术（OTDR）
光时间域反射（OTDR）是一种常用的海底电缆故障定位技术。该技术通过发送光脉冲信号进入电缆，并通过测量信号的反射来确定故障点所在位置。OTDR技术具有高精度、高效率和准确性的优势，已成为海底电缆故障定位的首选技术。
1.3 其他定位技术
随着技术的不断发展，还出现了一些新的故障定位技术，如相位阵列声学方法（PAM）和利用电磁场的定位方法。这些方法在海底电缆故障定位中也有一定的应用前景。
2. 修复技术 2.1 海底电缆修理船
海底电缆修理船是一种专门用于修复海底电缆故障的船只。修理船通常配备有潜水工具和维修设备，可以在海底进行修复工作。修理船可以通过定位技术锁定故障点，并进行现场修复。
2.2 浅水修复技术
浅水修复技术是一种将故障电缆拉出水面，进行修复的方法。这种方法适用于故障点位于较浅的海域，修复工作可以在相对容易的条件下进行。然而，由于海底电缆的长距离和复杂性，浅水修复技术在实际应用中受到一定限制。
2.3 深水修复技术
深水修复技术是一种在深水环境中进行海底电缆故障修复的方法。这种技术通常需要使用特殊的设备和工具，比如遥控潜水器和机器人。深水修复技术在处理故障点位于深海海域的情况下具有重要意义。
3. 其他补救措施

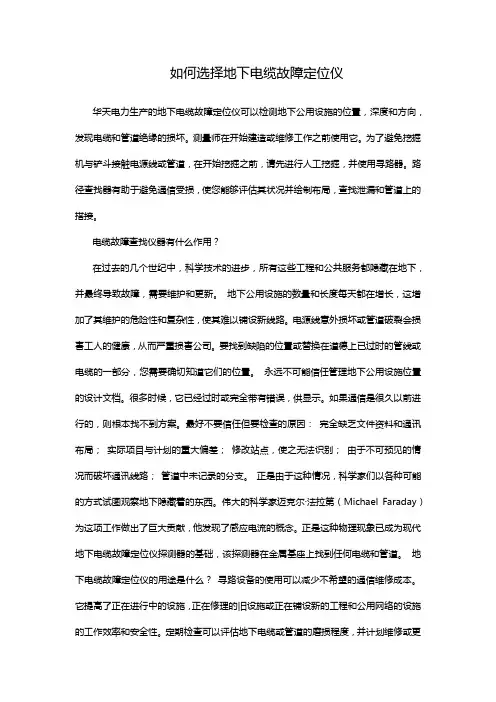

如何选择地下电缆故障定位仪
华天电力生产的地下电缆故障定位仪可以检测地下公用设施的位置，深度和方向，发现电缆和管道绝缘的损坏。测量师在开始建造或维修工作之前使用它。为了避免挖掘机与铲斗接触电源线或管道，在开始挖掘之前，请先进行人工挖掘，并使用寻路器。路径查找器有助于避免通信受损，使您能够评估其状况并绘制布局，查找泄漏和管道上的搭接。
电缆故障查找仪器有什么作用？
在过去的几个世纪中，科学技术的进步，所有这些工程和公共服务都隐藏在地下，并最终导致故障，需要维护和更新。 地下公用设施的数量和长度每天都在增长，这增加了其维护的危险性和复杂性，使其难以铺设新线路。电源线意外损坏或管道破裂会损害工人的健康，从而严重损害公司。要找到缺陷的位置或替换在道德上已过时的管线或电缆的一部分，您需要确切知道它们的位置。 永远不可能信任管理地下公用设施位置的设计文档。很多时候，它已经过时或完全带有错误，供显示。如果通信是很久以前进行的，则根本找不到方案。最好不要信任但要检查的原因： 完全缺乏文件资料和通讯布局； 实际项目与计划的重大偏差； 修改站点，使之无法识别； 由于不可预见的情况而破坏通讯线路； 管道中未记录的分支。 正是由于这种情况，科学家们以各种可能的方式试图观察地下隐藏着的东西。伟大的科学家迈克尔·法拉第（Michael Faraday）为这项工作做出了巨大贡献，他发现了感应电流的概念。正是这种物理现象已成为现代地下电缆故障定位仪探测器的基础，该探测器在金属基座上找到任何电缆和管道。 地下电缆故障定位仪的用途是什么？ 寻路设备的使用可以减少不希望的通信维修成本。它提高了正在进行中的设施，正在修理的旧设施或正在铺设新的工程和公用网络的设施的工作效率和安全性。定期检查可以评估地下电缆或管道的磨损程度，并计划维修或更换电缆。有关电缆或导管的存在，深度和位置的可靠信息有助于消除损坏的可能性。
查找工具的工作原理和功能
