Fluent错误总结

FLUENT基础知识总结

仅仅就我接触过得谈谈对fluent的认识，并说说哪些用户适合用，哪些不适合fluent对我来说最麻烦的不在里面的设置，因为我本身解决的就是高速流动可压缩N-S方程，而且本人也是学力学的，诸如边界条件设置等概念还是非常清楚的 同时我接触的流场模拟，都不会有很特别的介质，所以设置起来很简单。

对我来说，颇费周折的是gambit做图和生成网格，并不是我不会，而是gambit对作图要求的条件很苛刻，也就是说，稍有不甚，就前功尽弃，当然对于计算流场很简单的用户，这不是问题。有时候好几天生成不了的图形，突然就搞定了，逐渐我也总结了一点经验，就是要注意一些小的拐角地方的图形，有时候做布尔运算 在图形吻合的地方，容易产生一些小的面最终将导致无法在此生成网格，fluent里面的计算方法是有限体积法，而且我觉得它在计算过程中为了加快收敛速度， 采取了交错网格，这样，计算精度就不会很高。同时由于非结构网格，肯定会导致计算精度的下降，所以我一贯来认为在fluent里面选取复杂的粘性模型和高精度的格式没有任何意义，除非你的网格做的非常好。

而且fluent5.5以前的版本（包括5。5），其物理模型，（比如粘性流体的几个模型)都是预先设定的，所以，对于那些做探索性或者检验新方法而进行的模拟，就不适合用。

同时gambit做网格，对于粘性流体，特别是计算湍流尺度，或者做热流计算来说其网格精度一般是不可能满足的，除非是很小的计算区域。所以，用fluent做的比较复杂一点的流场（除了经典的几个基本流场）其计算所得热流，湍流，以及用雷诺应力模拟的粘性都不可能是准确的，这在物理上和计算方法已经给fluent判了死刑，有时候看到很多这样讨论的文章，觉得大家应该从物理和力学的本质上考虑问题。

但是，fluent往往能计算出量级差不多的结果，我曾经做了一个复杂的飞行器热流计算，高超音速流场，得到的壁面热流，居然在量级上是吻合的，但是，从计算热流需要的壁面网格精度来判断，gambit所做的网格比起壁面网格所满足的尺寸的要大了至少2个数量级，我到现在还不明白fluent是怎么搞的。

fluent能量方程不收敛

摘要：

1.Fluent 能量方程概述

2.Fluent 能量方程不收敛的原因

3.解决 Fluent 能量方程不收敛的方法

4.总结

正文：

【1.Fluent 能量方程概述】

Fluent 是一款基于计算流体力学（CFD）原理的软件，广泛应用于流体流动、热传递和化学反应等工程领域。在 Fluent 中，能量方程是描述流体运动过程中能量转换的重要方程，包括内能、动能和势能。通过求解能量方程，可以得到流体运动的温度、速度和压力等物理量。

【2.Fluent 能量方程不收敛的原因】

在求解 Fluent 能量方程时，可能会遇到不收敛的情况。造成不收敛的原因有很多，主要包括以下几个方面：

（1）初始条件设置不合理：如果初始条件设置不准确，可能导致能量方程不收敛。

（2）网格质量差：网格是求解能量方程的基础，如果网格质量较差，可能导致能量方程不收敛。

（3）边界条件设置不当：边界条件对能量方程的收敛性有很大影响。如果边界条件设置不当，可能导致能量方程不收敛。

（4）求解参数设置不合理：例如，求解器类型、迭代次数等参数设置不合理，也可能导致能量方程不收敛。

【3.解决 Fluent 能量方程不收敛的方法】

针对 Fluent 能量方程不收敛的问题，可以采取以下措施：

（1）调整初始条件：确保初始条件设置合理，可以提高能量方程的收敛性。

（2）优化网格质量：使用四边形或六边形网格，可以提高网格质量，从而改善能量方程的收敛性。

（3）设置合理的边界条件：根据实际问题，设置合适的边界条件，以提高能量方程的收敛性。

（4）调整求解参数：例如，选择合适的求解器类型、增加迭代次数等，可以提高能量方程的收敛性。

【4.总结】

Fluent 能量方程不收敛是求解流体运动过程中常见的问题。

1 1.多相流动模式 我们可以根据下面的原则对多相流分成四类： • 气-液或者液-液两相流： o 气泡流动：连续流体中的气泡或者液泡。 o 液滴流动：连续气体中的离散流体液滴。 o 活塞流动: 在连续流体中的大的气泡 o 分层自由面流动：由明显的分界面隔开的非混合流体流动。 • 气-固两相流： o 充满粒子的流动：连续气体流动中有离散的固体粒子。 o 气动输运：流动模式依赖诸如固体载荷、雷诺数和粒子属性等因素。最典型 的模式有沙子的流动，泥浆流，填充床，以及各向同性流。 o 流化床：由一个盛有粒子的竖直圆筒构成，气体从一个分散器导入筒内。从 床底不断充入的气体使得颗粒得以悬浮。改变气体的流量，就会有气泡不断 的出现并穿过整个容器，从而使得颗粒在床内得到充分混合。 • 液-固两相流 o 泥浆流：流体中的颗粒输运。液-固两相流的基本特征不同于液体中固体颗 粒的流动。在泥浆流中，Stokes 数通常小于1。当Stokes数大于1 时，流动成为流化（fluidization）了的液-固流动。 o 水力运输: 在连续流体中密布着固体颗粒 o 沉降运动: 在有一定高度的成有液体的容器内，初始时刻均匀散布着颗粒物 质。随后，流体将会分层，在容器底部因为颗粒的不断沉降并堆积形成了淤 积层，在顶部出现了澄清层，里面没有颗粒物质，在中间则是沉降层，那里 的粒子仍然在沉降。在澄清层和沉降层中间，是一个清晰可辨的交界面。 • 三相流 (上面各种情况的组合) 各流动模式对应的例子如下： • 气泡流例子：抽吸，通风，空气泵，气穴，蒸发，浮选，洗刷 • 液滴流例子：抽吸，喷雾，燃烧室，低温泵，干燥机，蒸发，气冷，刷洗 • 活塞流例子：管道或容器内有大尺度气泡的流动 • 分层自由面流动例子： 分离器中的晃动，核反应装置中的沸腾和冷凝 • 粒子负载流动例子：旋风分离器，空气分类器，洗尘器，环境尘埃流动 • 风力输运例子：水泥、谷粒和金属粉末的输运 • 流化床例子：流化床反应器，循环流化床 • 泥浆流例子: 泥浆输运，矿物处理 • 水力输运例子：矿物处理，生物医学及物理化学中的流体系统 • 沉降例子：矿物处理 2. 多相流模型 FLUENT中描述两相流的两种方法:欧拉一欧拉法和欧拉一拉格朗日法，后面分别简 2 称欧拉法和拉格朗日法。欧拉法即为两相流模型，拉格朗日法即为离散相模型 欧拉法着眼于空间的点，基本思想是考察空间一个点上的物理量及其变化。在欧拉方法中，FLUENT将不同的相被处理成互相贯穿的连续介质。各相的体积率是时间和空间的连续函数，其体积分率之等于1。欧拉法中两相流模型包括:VOF(the volumeoffluid)模型，混合模型和欧拉一欧拉模型 VOF模型(Volume of Fluid Model) 混合模型(Mixture Model) ⚫ 欧拉模型(Eulerian Model) 2.1 VOF模型(Volume of Fluid Model) 􀂑 VOF模型用来处理没有相互穿插的多相流问题，在处理两相流中，假设计算的每个控制容积中第一相的体积含量为α1，如果α1=0，表示该控制容积中不含第一相，如果α1=1，则表示该控制容积中只含有第一相，如果0

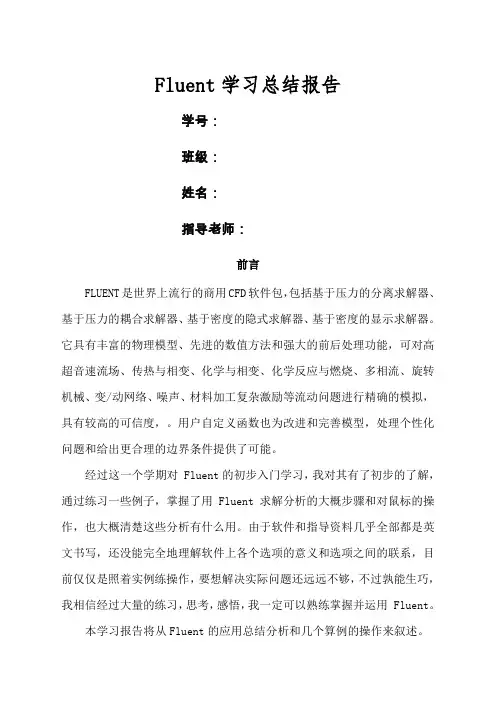

Fluent学习总结报告

学号：

班级：

姓名：

指导老师：

前言

FLUENT是世界上流行的商用CFD软件包，包括基于压力的分离求解器、基于压力的耦合求解器、基于密度的隐式求解器、基于密度的显示求解器。它具有丰富的物理模型、先进的数值方法和强大的前后处理功能，可对高超音速流场、传热与相变、化学与相变、化学反应与燃烧、多相流、旋转机械、变/动网络、噪声、材料加工复杂激励等流动问题进行精确的模拟，具有较高的可信度，。用户自定义函数也为改进和完善模型，处理个性化问题和给出更合理的边界条件提供了可能。

经过这一个学期对 Fluent的初步入门学习，我对其有了初步的了解，通过练习一些例子，掌握了用 Fluent 求解分析的大概步骤和对鼠标的操作，也大概清楚这些分析有什么用。由于软件和指导资料几乎全部都是英文书写，还没能完全地理解软件上各个选项的意义和选项之间的联系，目前仅仅是照着实例练操作，要想解决实际问题还远远不够，不过孰能生巧，我相信经过大量的练习，思考，感悟，我一定可以熟练掌握并运用 Fluent。

本学习报告将从Fluent的应用总结分析和几个算例的操作来叙述。 fluent 简单操作指南

1.读入文件

file--read--case找到.msh文件打开

2.网格检查

grid-check

网格检查会报告有关网格的任何错误，特别make sure最小体积不能使负值；

3.平滑和交换网格

grid-smooth/swap---点击smooth再点击swap,重复多次；

4.确定长度单位

grid-scale----

在units conversion中的grid was created in中选择相应的单位，

点击change length units给出相应的范围，点击scal,然后关闭；

5.显示网格

display--grid

建立求解模型

1.define-models-solver(求解器)
