住宅小区供电方案

住宅小区供电方案的电力安全保障

随着城市化进程的不断推进，住宅小区作为城市居民的主要居住地，需提供稳定可靠的电力供应。保障住宅小区的电力安全是一个重要且复杂的任务，需要综合考虑供电方案、设备保护与管理等多个因素。本文将从供电方案、电力设备保护和管理等方面，探讨如何保障住宅小区的电力安全。

【第一节：供电方案的选择】

住宅小区的供电方案应当根据具体情况，综合考虑可靠性、安全性、经济性等因素。常见的供电方案有地下线缆供电和架空线路供电两种形式。

地下线缆供电是将电力线缆埋设于地下，具有美观、安全、可靠等特点，能够有效防止外力对线路的影响，减少漏电等安全隐患。但是，地下线缆供电的投资成本较高，维护和维修也相对困难。

架空线路供电是将电力线路架设于空中，较为经济实用，易于安装与维护。然而，架空线路容易受到恶劣天气、外力（如树木倒塌等）等因素的影响，可能存在安全隐患。

针对住宅小区的电力安全保障，应当综合考虑各种因素，选择适宜的供电方案。在选择地下线缆供电或架空线路供电时，应充分考虑小区的规模、环境条件、经济投入等因素。

【第二节：电力设备保护】 为了确保住宅小区的电力安全，电力设备保护显得尤为重要。常见的电力设备保护手段包括过载保护、短路保护和接地保护等。

过载保护是通过设定适当的负荷电流上限，当超过负荷电流上限时，及时切断电源，以防止电力设备损坏。在住宅小区中，应根据小区负荷情况和电线材质等因素，进行合理的过载保护设置。

短路保护是为了防止线路发生短路而损坏电力设备，通常采用短路保护开关或熔断器等设备，能够及时切断电源，保护电力设备的正常运行。住宅小区应根据线路长度、负荷情况等因素，设置适当的短路保护设备。

接地保护是为了防止设备外壳或线路出现漏电等故障而引发安全事故，通过将电力设备与地面进行良好的接地连接，可以将漏电电流迅速引入地面，保障人身安全。住宅小区应定期检测接地电阻，确保接地保护的有效性。

住宅小区供配电方案.docx

文档范本1：

供配电方案

1. 引言

本文档旨在提供一个完整的住宅小区供配电方案，确保住宅小区内的电力供应安全可靠，并满足各类用电需求。本方案涉及供电系统设计、配电系统设计、配电设备选型和电路布置等方面内容。

2. 供电系统设计

2.1 供电系统概述

2.2 主变电站设计

2.3 配电变压器设计

2.4 配电房设计

3. 配电系统设计

3.1 配电系统概述

3.2 单元配电柜设计

3.3 照明系统设计

3.4 家庭用电系统设计4. 配电设备选型

4.1 主变电站设备选型

4.2 配电变压器设备选型

4.3 配电房设备选型

4.4 单元配电柜设备选型

5. 电路布置

5.1 住宅区供电电路布置

5.2 照明系统电路布置

5.3 家庭用电电路布置

附件：

1. 主变电站设计图纸

2. 配电变压器设计图纸

3. 配电房设计图纸

4. 单元配电柜设计图纸

5. 住宅区供电电路图

6. 照明系统电路图

7. 家庭用电电路图法律名词及注释：

1. 电力法：国家对电力生产、传输、供应和用电行为的规定及相关法律法规。

2. 供电合同：电力供应商与之间签订的供电协议，明确双方的权利和义务。

3. 配电设备：电力系统中用于分配电能的设备，包括变压器、配电柜等。

4. 电路保护：保护电路免受电流过载、短路等故障影响的装置或措施。

5. 安全电压：指供电系统在正常运行状态下的电压范围，确保用电安全。

文档范本2：

住宅小区供配电方案

1. 引言

本文档旨在提供一个全面的住宅小区供配电方案，确保住宅小区内的电力供应安全可靠，并满足各类用电需求。本方案包括供电系统设计、配电系统设计、配电设备选型和电路布置等方面内容。

2. 供电系统设计2.1 供电系统概述

2.2 主变电站设计

2.2.1 主变压器选型

2.2.2 主变电站布置

2.3 配电变压器设计

2.3.1 配电变压器容量计算

2.3.2 配电变压器选型

2.4 配电房设计

2.4.1 配电房位置选择

2.4.2 配电房布置设计

3. 配电系统设计

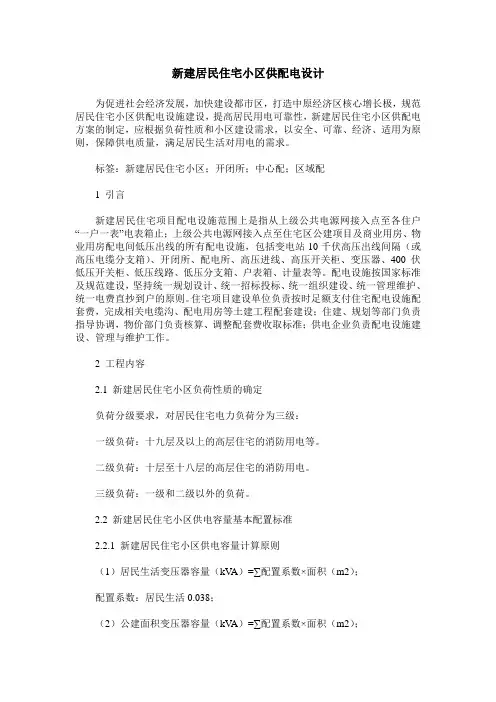

新建居民住宅小区供配电设计

为促进社会经济发展，加快建设都市区，打造中原经济区核心增长极，规范居民住宅小区供配电设施建设，提高居民用电可靠性，新建居民住宅小区供配电方案的制定，应根据负荷性质和小区建设需求，以安全、可靠、经济、适用为原则，保障供电质量，满足居民生活对用电的需求。

标签：新建居民住宅小区；开闭所；中心配；区域配

1 引言

新建居民住宅项目配电设施范围上是指从上级公共电源网接入点至各住户“一户一表”电表箱止；上级公共电源网接入点至住宅区公建项目及商业用房、物业用房配电间低压出线的所有配电设施，包括变电站10千伏高压出线间隔（或高压电缆分支箱）、开闭所、配电所、高压进线、高压开关柜、变压器、400伏低压开关柜、低压线路、低压分支箱、户表箱、计量表等。配电设施按国家标准及规范建设，坚持统一规划设计、统一招标投标、统一组织建设、统一管理维护、统一电费直抄到户的原则。住宅项目建设单位负责按时足额支付住宅配电设施配套费，完成相关电缆沟、配电用房等土建工程配套建设；住建、规划等部门负责指导协调，物价部门负责核算、调整配套费收取标准；供电企业负责配电设施建设、管理与维护工作。

2 工程内容

2.1 新建居民住宅小区负荷性质的确定

负荷分级要求，对居民住宅电力负荷分为三级：

一级负荷：十九层及以上的高层住宅的消防用电等。

二级负荷：十层至十八层的高层住宅的消防用电。

三级负荷：一级和二级以外的负荷。

2.2 新建居民住宅小区供电容量基本配置标准

2.2.1 新建居民住宅小区供电容量计算原则

（1）居民生活变压器容量（kVA）=∑配置系数×面积（m2）；

配置系数：居民生活0.038；

（2）公建面积变压器容量（kVA）=∑配置系数×面积（m2）；

配置系数：

商业、写字楼、门面房、酒店、商场、会馆等：0.127；

办公、学校、物业等：0.075；

地下室、消防等：0.012。

（3）配置系数是综合考虑了同时率、功率因数、设备负载率等因素影响后，得出的数值。

建造住宅小区的供电系统方案

随着城市发展和人口增长，建造住宅小区的供电系统方案变得越来越重要。供电系统是确保小区住户获得稳定、安全和高质量电力供应的关键要素。本文将探讨建造住宅小区的供电系统方案，以确保小区居民的需求得到满足。

一、总体规划

在制定住宅小区的供电系统方案之前，应首先进行详细的总体规划。包括考虑住宅小区的规模、用电负荷、建筑形式以及居民的需求。同时还需要考虑未来扩展的可能性，以确保供电系统能够适应未来的增长。

二、供电系统设计

1. 电源选择

在建造住宅小区的供电系统方案中，应选择可靠的电源。一般来说，可以考虑从公共电网接入电力，或者使用分布式发电系统如太阳能光伏电池板。公共电网具有稳定的供电能力，而分布式发电系统能够提供绿色能源，并减少对公共电网的依赖。

2. 供电设备

在供电系统设计中，需要选择合适的供电设备，确保其适应小区的用电负荷。包括变压器、配电柜、开关设备等。同时，应确保设备具备过载保护、短路保护等安全措施，以保障供电的稳定性和安全性。 3. 配电系统

为了提供稳定的电力供应，应设计合理的配电系统。可以使用环网供电系统或者截然分开的供电系统，根据小区的特点和用电需求进行选择。同时，还应考虑到供电负荷的平衡，避免过度集中供电，以确保每个住宅单元的用电需求得到满足。

4. 安全性设计

供电系统的安全性设计至关重要。应根据国家的安全标准，安装相应的过流保护、漏电保护等装置，以避免电气事故的发生。此外，还应注意供电设备和线路的防火设计，以确保住宅小区的供电安全。

三、架设电缆和线路

在建造住宅小区的供电系统方案中，电缆和线路的架设是一个重要环节。应确保电缆和线路的布置合理，避免交叉干扰，保障供电的稳定性。

1. 主干线路

主干线路是供电系统的骨架，应设计为可靠、耐用的电缆或导线。根据用电负荷进行合理的截面选择，并保证线路的承载能力。

2. 分配线路

在住宅小区内部，需要将主干线路连接到各个住宅单元。一般可以采用地下或者架空的方式进行线路的布置。地下线路可以减少对城市景观的影响，而架空线路则便于线路的检修和维护。 3. 安全措施
