1 设计性实验五 数显温度计的设计

摘要：数显温度计可以准确的判断和测量温度,以数字显示，而非指针或水银显示。故称数字温度计或数字温度表。此电路是用AT89C52单片机器件，并利用DS18B20温度传感器和4位共阳极LED数码管动态扫描来完成温度显示。本文将介绍一种基于单片机控制的数字温度计，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。

一．引言

随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。

本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，此电路是用AT89C52单片机器件，并利用DS18B20温度传感器和4位共阳极LED数码管动态扫描来完成温度显示。电路特点有体积小,灵敏度和精度高,很适应很多对精度要求较高的场合,完成对设备及场地的温度控制,能有效的提高工作人员对环境的变化的反应速度。

数显温度计采用温度敏感元件也就是温度传感器（如铂电阻，热电偶，半导体，热敏电阻等），将温度的变化转换成电信号的变化，如电压和电流的变化，温度变化和电信号的变化有一定的关系，如线性关系，一定的曲线关系等，这个电信号可以使用模数转换的电路即AD转换电路将模拟信号转换为数字信号，数字信号再送给处理单元，如单片机或者PC机等，处理单元经过内部的软件计算将这个数字信号和温度联系起来，成为可以显示出来的温度数值，如25.0摄氏度，然后通过显示单元，如LED,LCD或者电脑屏幕等显示出来给人观察。这样就完成了数字温度计的基本测温功能。

二．设计目的

系统地运用已学的理论知识解决实际问题的能力和查阅资料的能力。培养一定的自学能力和独立分析问题、解决问题的能力，能通过独立思考、查阅工具书、参考文献，寻找解决方案；

三．设计要求

1、基本测温范围：-50℃—110℃

2、精度误差小于0.5℃

3、LED数码直读显示

2 四．总体设计方案

1、设计思路

温度只要在所设定的上下温度界限内，就会在显示设备中精确的显示出来，如果温度超过了所设定的温度界限，就发出报警声。能够及时向温度监控人员发出温度超限信息。便于温控人员及时的调整与控制。另外此温度控制器操作简单，体积小，灵敏度高，精度高。

2、总体设计方框图：

图1 设计方框图

方框图（如上所示）所示为数字温度控制器的单体设计方框图。其工作原理为：当该电路上电工作以后，首先刷新显示（LED），然后，温度传感器采集温度送单片机检查温度的高低，由单片机送出信号经过驱动电路送往显示电路或报警电路。

数显温度计是一种电子产品，由感温元件来识别温度（如温度电阻，它会随温度变化，阻值也会变化），模数转换电路（把阻值变化转变成电信号），识别放大，驱动显示屏发光，显示出温度。

五．单元模块设计

1、AT89C52的简介

对于单片机的选择，可以考虑使用8031与8051系列，由于8031没有内部RAM，系统又需要大量内存存储数据，因而不适用。所以，我们选用51系列单片机AT89C52。AT89C52是美国ATMEL公司生产的低功耗，高性能CMOS8位单片机，片内含4kbytes的可编程的Flash只读程序存储器，兼容标准8051指令系统及引脚，并集成了 Flash

程序存储器，既可在线编程(ISP)，也可用传统方法进行编程，因此，低价位AT89C52单片机可应用于许多高性价比的场合，可灵活应用于各种控制领域，对于简单的测温系统已经足够。单片机AT89C52具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。

主

控

制

器 LED显

示

温

度

传

感

器 单片机复位

时钟振荡 报警点按键调整

3

AT89C52单片机引脚图：

XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.0/T21P1.1/T2EX2P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C52

单片机芯片AT89C52为40引脚双列直插式封装。

2、复位电路的设计

单片机复位电路的设计如下图所示。该复位电路采用手动复位与上电复位相结合的方式。当按下按键时，VCC通过R2电阻给复位输入端口一个高电平，实现复位功能，即手动复位。上电复位就是VCC通过电阻R2和电容C构成回路，该回路是一个对电容C充电和放电的电路，所以复位端口得到一个周期性变化的电压值，并且有一定时间的电压值高于CPU复位电压，实现上电复位功能。

4 复位电路图：

3、晶振电路的设计

单片机晶振电路的设计如图4.3所示。XTAL1（X1）为反向振荡放大器的输入及内部时钟工作电路的输入。XTAL2(X2)是来自反向振荡器的输出。按照理论上AT89C52使用的是12MHz的晶振。

晶振电路图：

4、温度采集电路中DS18B20的简介与用法。

由于传统的热敏电阻等测温元件测出的一般都是电压，再转换成对应的温度，需要比较多的外部元件支持，且硬件电路复杂，制作成本相对较高。这里采用DALLAS公司的数字温度传感器DS18B20作为测温元件。

DALLAS 最新单线数字温度传感器DS18B20是一种新型的”一线器件”，其体积更小、更适用于多种场合、且适用电压更宽、更经济。DALLAS 半导体公司的数字化温度传感器DS18B20是世界上第一片支持”一线总线”接口的温度传感器。温度测

5 量范围为-55～+125 摄氏度，可编程为9位～12 位转换精度，测温分辨率可达0.0625摄氏度，分辨率设定参数以及用户设定的报警温度存储在EEPROM 中，掉电后依然保存。被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可以在远端引入，也可以采用寄生电源方式产生；多个DS18B20可以并联到3 根或2 根线上，CPU只需一根端口线就能与诸多DS18B20 通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。因此用它来组成一个测温系统，具有线路简单，在一根通信线，可以挂很多这样的数字温度计，十分方便。

DS18B20 的性能特点如下：

▲ 独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条总线即可实现微处理器与DS18B20的双向通讯；

▲ DS18B20支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现组网多点测温；

▲ DS18B20在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内；

▲ 适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电；

▲ 测温范围-55℃～＋125℃，在-10～+85℃时精度为±0.5℃；

▲ 零待机功耗；

▲ 可编程的分辨率为9～12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温；

▲ 在9位分辨率时最多在93.75ms内把温度转换为数字，12位分辨率时最多在750ms内把温度值转换为数字，速度更快；

▲ 用户可定义报警设置；

▲ 报警搜索命令识别并标志超过程序限定温度(温度报警条件)的器件；

▲ 测量结果直接输出数字温度信号，以"一线总线"串行传送给CPU，同时可传送CRC校验码，具有极强的抗干扰纠错能力；

▲ 负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作

以上特点使DS18B20非常适用与多点、远距离温度检测系统。

DS18B20内部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。DS18B20的管脚排列、各种封装形式如图 4.4 所示。其中，DQ 为数据输入/输出引脚，也可用作开漏单总线接口引脚，当被用在寄生电源工作方式下，可以向器件提供电源；GND为地信号；VDD为可选择的电源引脚，当工作于寄生电源时，此引脚必须接地。其电路图如下图所示：

其中引脚功能说明：

NC ：空引脚，悬空不使用；

VDD ：可选电源脚，电源电压范围3~5.5V。当工作于寄生电源时，此引脚必

6 须接地。

DQ ：数据输入/输出脚。漏极开路，常态下高电平。

GN ：为电源地

外部封装形式 传感器电路图

DS18B20内部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。

DS18B20中的温度传感器可完成对温度的测量，以12位转化为例:用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。

5、温度传感器与单片机的连接

XTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.0/T21P1.1/T2EX2P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U2AT89C5227.0DQ2VCC3GND1U3DS18B20

传感器与单片机的连接图

合集下载

数显温度测量器课程设计

数显温度测量器课程设计

数字电子技术基础课程设计

系 别 电气与电子工程系

专 业 电气工程及其自动化

题 目： 数显温度测量器

学 生 姓 名：

班号： 学号：

指 导 教 师：

时间：

指导教师评语：

成绩：

一、设计目的和要求 1、设计目的

本课程设计是在前导验证性认知实验基础上，进行更高层次的命题设计实验，要求学生在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。培养学生利用模拟、数字电路知识，解决电子线路中常见实际问题的能力，使学生积累实际电子制作经验，目的在于巩固基础、注重设计、培养技能、追求创新、走向实用。

2、设计要求

1.以电子技术基础的基本理论为指导，将设计实验分为基础型和系统型两个层次，基础型指基本单元电路设计与调试，系统型指若干个模拟、数字基本单元电路组成并完成特定功能的电子电路的设计、调试；

2.熟悉常用电子仪器操作使用和测试方法；

3.学习计算机软件辅助电路设计方法，能熟练应用电子线路CAD进行电路设计和印刷电路板的设计制作；

4.学习电子系统电路的安装调试技术；

5.拓展电子电路的应用领域，能设计、制作出满足一定性能指标或特定功能的电子电路设计任务。

二、设计指标

数显温度测量器

技术指标与要求：

1）温度测量范围：20~100℃。 2）以数字形式显示温度。

3）具有调零电路，为减少或消除外界干扰，电路应具有低通功能。

三、总体电路

分析

1）电路总体框图

2)总体设计方案讨论

数字式测温电路应具有下列基本功能：

1、 能把温度测量转换为成比例的模拟信号（电压或者电流）。

2、 能把模拟电信号变换为数字信号。

3、 最后通过数字电路直接显示出温度值。

四、各部分电路的组成和分析

（一）温度传感器及电压放大

温度传感器有多种类型，可根据测温范围和测温精度进行选择。根据设计要求的测量范围，可选用集成温度传感器，型号AD590。 温度传感器 电压放大 V/F转换 计数及寄存 译码及驱动电路 数码管显示

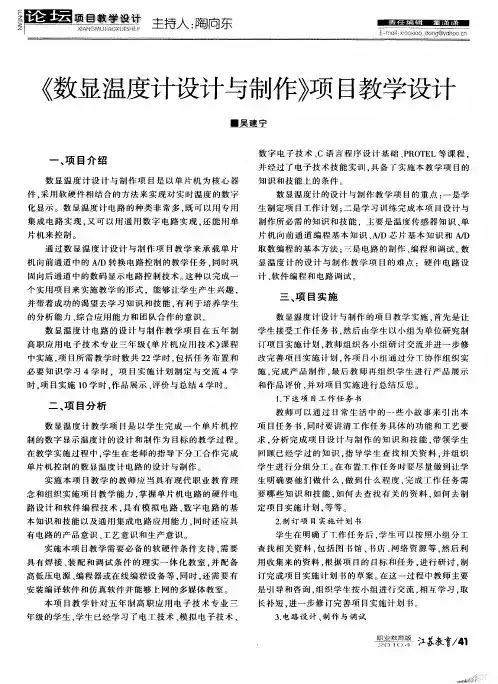

《数显温度计设计与制作》项目教学设计
