光伏组件施工方案

abcd四年级数学上册期末试卷

f

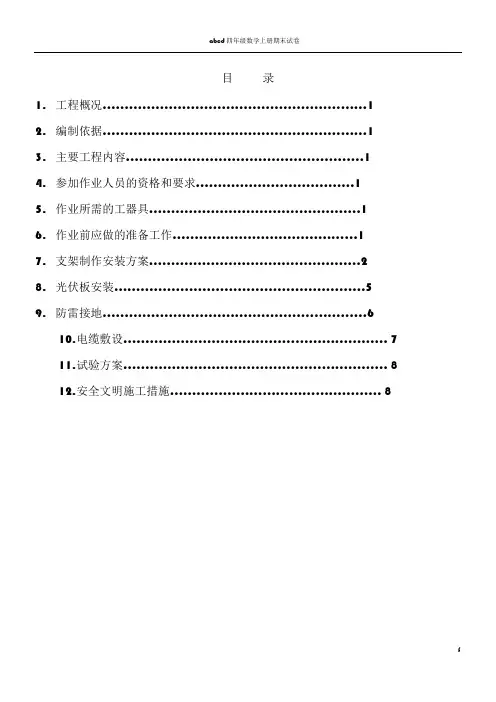

目 录

1. 工程概况……………………………………………………1

2. 编制依据……………………………………………………1

3. 主要工程内容………………………………………………1

4. 参加作业人员的资格和要求………………………………1

5. 作业所需的工器具…………………………………………1

6. 作业前应做的准备工作……………………………………1

7. 支架制作安装方案…………………………………………2

8. 光伏板安装…………………………………………………5

9. 防雷接地……………………………………………………6

10.电缆敷设…………………………………………………… 7

11.试验方案…………………………………………………… 8

12.安全文明施工措施………………………………………… 8

abcd四年级数学上册期末试卷

f 1.工程概况

东营（胜利）城卫分布式光伏示范区20兆瓦项目（以下简称本工程）规划容量为20MWp。项目建设地位于山东省东营市垦利区胜利油田孤东十万亩土地开发项目区东营金润盐化有限责任公司初级蒸发区水池，坐标为北纬37°56'29.8"，东经119°0'21.7"，海拔高度0m，项目规划容量为20MWp。本工程装机容量为20MWp，采用分区发电、集中并网方案。光伏组件是光伏发电系统的核心部件，其各项参数指标的优劣直接影响着整个光伏发电系统的发电性能。通过比较，本工程电池组件选270Wp多晶双玻硅电池组件，逆变器选用1250kW光伏并网逆变器。光伏组件采用固定式安装形式，结合建设方意见，电池方阵的固定倾角为26。本工程系统综合效率取80％，由计算可得，本工程25年总发电量约为64749万kW· h，25年年平均发电约2589.96万kW· h，平均年利用小时数为：1112小时。

本工程容量为20MWp，本期建设开关站一座，站内35kV侧采用单母线接线方式，并建设1回35kV出线接至系统侧。本期将16个发电单元组按照每8个发电单元组为一组，通过2回35kV集电线路接入35kV母线上，再通过1回35kV出线接入系统。本期整个20MWp光伏并网电站系统由16个约为1.25MWp的光伏并网发电单元组成，每个发电单元由1套1250kW光伏并网逆变器组成，每台逆变器输出电压为360V三相交流电，通过断路器接到升压变压器的低压绕组上，经1250kVA箱式变压器升压至35kV高压，将8台变压器经35kV集电线路并联后，通过高压开关柜接入35kV配电室35kV母线上，共设计2回路。35kV配电装置采用屋内布置，成套金属铠装开关柜，开关柜单列布置，开关柜均采用"下进下出"接线方式。无功补偿装置的连接变压器室外布置，消弧线圈接地变兼站用变布置在35kV配电室外。

1第1页，共6页

一、工程概况

1．工程名称：【 】

2．项目规模：【 5MW】

3．工程地点：【】

二、编制依据

1．施工图纸

2．组件生产厂家安装说明书

3、《光伏发电站施工规范》（GB50794－2012）

4、《光伏发电工程验收规范》GB50796-2012）

三、施工管理目标

1．质量目标

组件无破损，一次验收合格率达100%。

2. 安全目标

确保无重大安全事故发生，轻伤频率控制在1%以内。

四、施工准备

1、、技术准备

①认真审核、熟悉施工图纸，了解组件的排列组别。

②对施工班组进行有针对性的技术、安全交底。

③根据工程实际情况划分作业区域，合理调配作业人员。

2、安装前准备

①组件外观检查。

在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷，色差、尺寸、铭牌参数应符合要求，偏差较大的组件应及时联系相关人员进行处理。

②支架已调整,不存在高、低或波浪型的起伏，直线度良好。

2第2页，共6页

复查支架安装质量符合下表要求:

③ 安装使用的各种工具已到位，满足组件安装使用。

3、劳动力计划

根据作业面积分部特点人员计划安排如下：

序号 工 种 人数 负 责 内 容

1 作业组长 1 指挥现场组件安装

2 安全员 1 现场安全监督

3 质量员 1 现场质量监督

4 安装工 25 协助组件安装

5 辅助工 10 搬运、倒放组件

五、组件安装

组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。

1. 组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。须经专业人员调整后报验合格才能进行安装。

2．组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。如项目 允许偏差（mm）

中心线偏差 ≤2

垂直度（每米） ≤1

水平偏差 相邻横梁间 ≤1

东西向全长（相同标高） ≤5

立柱面偏差 相邻立柱间 ≤1

东西向全长（相同轴线） ≤5

3第3页，共6页

外包装有损坏，则从破损处打开。打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。

实用标准文档

文案大全

光伏组件桩基施工方案

施工单位：

编制人：

审批人：

1

光伏组件桩基施工方案

一、编制依据

1、《建筑桩基技术规范》（JGJ94-94）；

2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；

3、该工程的《岩土工程勘察报告》及部份设计图纸。

二、工程概况与地质情况

1、工程概况

本项目位于平泉县杨树岭镇，共有桩基7000根，每个桩基深2.5m，地上部分200mm，桩基直径300mm，采用C30商品混凝土浇筑而成。桩基钢筋规格为Φ12、φ6两种。其中Φ12为主筋，每根桩内6根，φ6为螺旋箍筋。

2、地质情况

本工程地基分层详见《岩土工程勘察报告》。

三、桩基总体施工流程为：

放线测量→基础中心定位→钻孔→钢筋笼及钢管放置→地面模板安装→混凝土浇筑→模板拆除→混凝土养护→挖桩周土，回填中、粗砂

1. 测量工程

1.1 工作依据

图纸和定位桩。

1.2 测量人员

本工程现场配备技术员1名，测量员1名，工人按需配备。职责如下：

（1）技术员对测量工作安排部署；

（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。

1.3 配备的测量仪器

全站仪一台，经纬仪两台，水准仪三台，100m钢卷尺两把，50m钢卷尺两把。

1.4 测量仪器检测

本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。投入使用的测量仪器会做好日常的使用与保养工作。一经发现问题， 2 立即停用并送检专业维修单位维修校正。

1.5 测量总体规划：

（1）对原始控制网复查及保护

对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在20mm以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了保护，在桩四周浇筑了混凝土护墩（护墩尺寸大约为300mm*300mm*200mm），作为永久性控制点。

光伏组件施工方案

光伏组件施工方案

一、施工概述

光伏组件施工是指按照设计要求，在规定的施工区域内进行光伏组件的安装、连接和调试工作。施工期间，要确保施工安全，保证组件质量和效益。

二、施工步骤和方法

1. 施工准备阶段

（1）认真查看施工图纸，了解施工地点、安装要求、连接方案等。

（2）购买所需的光伏组件，并进行分类和编号，以便方便施工过程中的组装和安装。

（3）检查施工工具和设备的完好性，确保施工过程中的安全和正常进行。

2. 布线及安装光伏组件

（1）根据设计要求，在施工区域内进行布线工作，确保电缆的走向和连接的准确性。

（2）在支架上固定光伏组件，并确保组件的平整度和安全度，不得存在晃动和松动的情况。

（3）按照设计要求和布线图进行光伏组件的连接工作，确保连接的可靠性和电气性能。

3. 调试光伏组件

（1）连接电源，检测光伏组件的电流、电压和功率输出情况。

（2）通过调整倾角和朝向，最大化光伏组件的光电转换效率，提高发电效益。 （3）通过实验和观察，检测光伏组件的质量和性能是否符合要求，如有问题及时进行处理。

4. 施工安全和质量控制

（1）在施工现场设置安全警示标志，并保证施工区域的安全通道畅通。

（2）在施工过程中，严格按照质量控制标准进行检验和验收，确保光伏组件的质量。

（3）加强沟通和协调，提醒施工人员遵守施工规范和安全操作，防止事故的发生。

三、施工注意事项

1. 施工前需认真研读施工图纸和设计要求，确保理解并能正确操作。

2. 施工人员需佩戴安全防护用品，并遵守安全操作规程，确保自身安全。

3. 施工现场应保持整洁，防止杂物堆放，确保施工安全。

4. 施工期间如遇不可抗力或突发情况，应立即停工并报告相关部门处理。

5. 施工结束后，对施工区域进行整理和清扫，清除施工垃圾和污物。

四、施工总结

光伏组件施工是一项细致工作，要保证施工质量和工期。在施工过程中，务必严格按照规定操作，保证施工安全和质量。在施工完成后，要做好总结，总结工作的经验和不足之处，以便于今后的施工工作能够更加顺利进行。
