图集号:07J604图集名称:未增塑聚氯乙烯(PVC-U)塑料门窗价格:25元主编单位:中国建筑金属结构协会；中国建筑标准设计研究院；北京天鸿圆方建筑设计有限责任公司简介：本图集适用于民用建筑和一般工业建筑的内、外门窗的选用，以节能技术为主旨，按实际工程的需要，分为内开平窗、外平开窗、上悬窗、内开下悬窗、推拉窗、平开组合窗、内平开下悬组合窗、推拉组合窗、内平开门、外平开门和推拉门几大类，并结合门窗洞口尺寸，绘制立面索引图；按设计和施工的要求，本图集提供了塑料门窗与各种墙体的安装节点和组合窗拼接安装节点等内容，并突出了节能墙体的安装特点。

另外绘制了部分系列的构造图，便于设计人员参考。

本图集重点表现了塑料门窗作为节能型门窗的良好的性能，提供了具体的性能指标，适用于全国不同的气候地区使用。

图集的编制体现了新观念、新材料、新技术、新工艺的特点，内容充实，便于设计人员选用。

图集目录: 图名起始页码目录 1总说明 2门窗性能指标7系列门窗特点8索引图内平开窗立面图10外平开窗立面图13上悬窗立面图16内平开下悬窗立面图17推拉窗立面图19平开组合窗立面图32内平开下悬组合窗立面图35推拉组合窗立面图36内平开门立面图39外平开门立面图42推拉门立面图45安装节点图基本门窗安装节点图51基本窗与节能墙体（带外保温）安装节点图54组合窗拼接安装节点图57门窗构造示意图60F内平开窗构造图5860外平开窗构造图5988推拉窗构造图6060内平开门构造图6160F外平开门构造图6262推拉门构造图63相关技术资料页64 图集样张:。

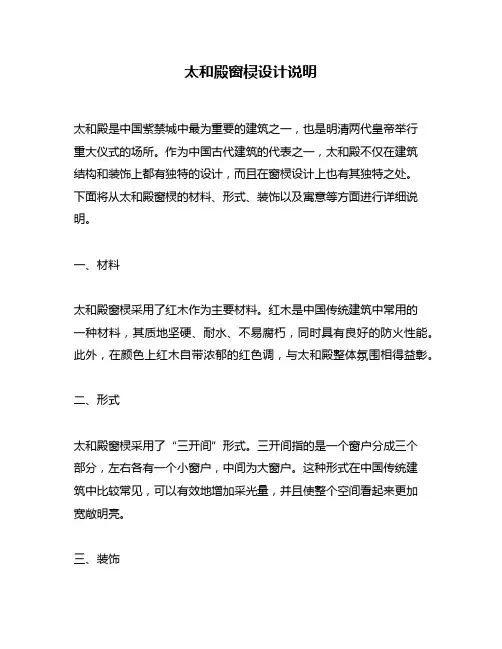

太和殿窗棂设计说明太和殿是中国紫禁城中最为重要的建筑之一，也是明清两代皇帝举行重大仪式的场所。

作为中国古代建筑的代表之一，太和殿不仅在建筑结构和装饰上都有独特的设计，而且在窗棂设计上也有其独特之处。

下面将从太和殿窗棂的材料、形式、装饰以及寓意等方面进行详细说明。

一、材料太和殿窗棂采用了红木作为主要材料。

红木是中国传统建筑中常用的一种材料，其质地坚硬、耐水、不易腐朽，同时具有良好的防火性能。

此外，在颜色上红木自带浓郁的红色调，与太和殿整体氛围相得益彰。

二、形式太和殿窗棂采用了“三开间”形式。

三开间指的是一个窗户分成三个部分，左右各有一个小窗户，中间为大窗户。

这种形式在中国传统建筑中比较常见，可以有效地增加采光量，并且使整个空间看起来更加宽敞明亮。

三、装饰太和殿窗棂的装饰非常精美，主要采用了雕刻和彩画两种方式。

雕刻主要表现在窗棂的花纹上，如云龙、凤凰、狮子等，这些图案具有中国传统文化中的象征意义，可以体现出皇帝的尊贵和权威。

而彩画则主要表现在玻璃上，采用了各种颜色的彩绘技法，使整个窗户看起来更加绚丽多彩。

四、寓意太和殿窗棂的设计不仅仅是为了美观和实用，更重要的是具有深刻的寓意。

首先，在形式上采用了三开间的形式，这与中国传统文化中“天地人”三位一体的思想相呼应。

其次，在装饰上采用了各种富有象征意义的图案和色彩，可以体现出皇帝作为天子之位所拥有的尊贵和权威。

最后，在材料上采用了红木这种坚硬耐用、防火防水的材料，也可以体现出皇帝对于自己国家安定稳固的追求。

总体来说，太和殿窗棂的设计是中国传统建筑中的经典之作，其材料、形式、装饰和寓意都具有独特的特点。

这种设计不仅仅是为了美观，更重要的是体现了中国古代文化中的价值观和思想。

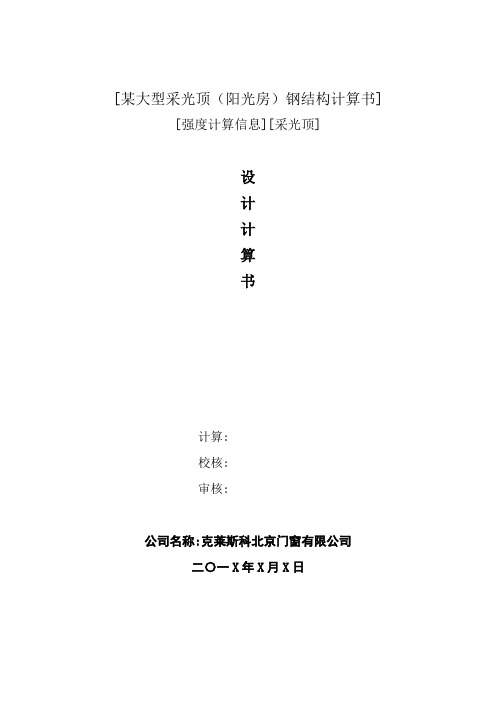

[某大型采光顶（阳光房）钢结构计算书] [强度计算信息][采光顶]设计计算书计算:校核:审核:公司名称:克莱斯科北京门窗有限公司二〇一X年X月X日目录一、风荷载计算......................................................................................... 错误!未定义书签。

[强度计算信息][采光顶]设计计算书一、计算依据及说明1.工程概况说明工程名称:[工程名称]工程所在城市:北京公司地址：北京市通州区马驹桥镇姚辛庄工程所属建筑物地区类别:C类工程所在地区抗震设防烈度:9度工程基本风压:0.45kN/m2工程强度校核处标高:10m2.设计依据《建筑结构荷载规范》 GB 50009-2001 (2006年版)《建筑设计防火规范》 GB50016-2006《建筑用不锈钢绞线》 JG/T 200-2007《建筑幕墙》 GB/T 21086-2007《建筑门窗玻璃幕墙热工计算规程》 JGJ/T151-2008《不锈钢棒》 GB/T 1220-2007《混凝土用膨胀型、扩孔型建筑锚栓》 JG 160-2004《铝合金结构设计规范》 GB50429-2007《建筑陶瓷薄板应用技术规程》 JGJ/T172-2009《建筑玻璃采光顶》 JG/T 231-2008《建筑抗震设计规范》 GB 50011-2001(2008年版)《建筑结构可靠度设计统一标准》 GB 50068-2001《钢结构设计规范》 GB 50017-2003《玻璃幕墙工程技术规范》 JGJ 102-2003《塑料门窗工程技术规程》 JGJ103-2008《中空玻璃稳态U值（传热系数）的计算和测定》 GB/T22476-2008《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001《金属与石材幕墙工程技术规范》 JGJ 133-2001《建筑制图标准》 GB/T 50104-2001《建筑玻璃应用技术规程》 JGJ 113-2009《全玻璃幕墙工程技术规程》 DBJ/CT 014-2001《点支式玻璃幕墙工程技术规程》 CECS 127:2001《点支式玻幕墙支承装置》 JC 1369-2001《吊挂式玻幕墙支承装置》 JC 1368-2001《建筑结构用冷弯矩形钢管》 JG/T178-2005《建筑用不锈钢绞线》 JG/T200-2007《铝合金建筑型材基材》 GB/T 5237.1-2008《铝合金建筑型材阳极氧化、着色型材》 GB/T 5237.2-2008《铝合金建筑型材电泳涂漆型材》 GB/T 5237.3-2008《铝合金建筑型材粉末喷涂型材》 GB/T 5237.4-2008《铝合金建筑型材氟碳漆喷涂型材》 GB/T 5237.5-2008《铝合金建筑型材隔热型材》 GB/T 5237.6-2008《建筑幕墙平面内变形性能检测方法》 GB/T 18250-2000《建筑幕墙抗震性能振动台试验方法》 GB/T 18575-2001《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《紧固件机械性能螺栓、螺钉和螺柱》 GB 3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB 3098.2-2000《紧固件机械性能螺母细牙螺纹》 GB 3098.4-2000《紧固件机械性能自攻螺钉》 GB 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB 3098.6-2000《紧固件机械性能不锈钢螺母》 GB 3098.15-2000《螺纹紧固件应力截面积和承载面积》 GB/T 16823.1-1997《搪瓷用冷轧低碳钢板及钢带》 GB/T13790-2008《陶瓷板》 GB/T23266-2008《建筑幕墙用瓷板》 JG/T217-2007《干挂空心陶瓷板》 JC/T1080-2008《耐候结构钢》 GB/T4171-2008《平板玻璃》 GB11614-2009《浮法玻璃》 GB11614.2-2009《夹层玻璃》 GB15763.3-2009《中空玻璃》 GB/T11944 -2002《钢化玻璃》 GB15763.2-2005《半钢化玻璃》 GB/T17841-2008《铝及铝合金轧制板材》 GB/T 3880-1997《干挂饰面石材及其金属挂件》 JC830·1~830·2-2005《建筑用铝型材、铝板氟碳涂层》 JC 133-2000《建筑用安全玻璃防火玻璃》 GB 15763.1-2009《混凝土接缝用密封胶》 JC/T 881-2001《幕墙玻璃接缝用密封胶》 JC/T 882-2001《石材幕墙接缝用密封胶》 JC/T 883-2001《中空玻璃用弹性密封胶》 JC/T 486-2001《中空玻璃用复合密封胶条》 JC/T1022-2007《天然花岗石建筑板材》 GB/T18601-2009《铝合金门窗》 GB/T 8478-2008 《混凝土结构后锚固技术规程》 JGJ 145-2004《公共建筑节能设计标准》 GB 50189-2005《建筑用硬质塑料隔热条》 JG/T 174-2005《建筑用隔热铝合金型材穿条式》 JG/T 175-2005《民用建筑能耗数据采集标准》 JG/T154-2007《建筑外窗气密、水密、抗风压性能现场检测方法》 JGJ/T211-2007《不锈钢和耐热钢牌号及化学成份》 GB/T20878-2007《百页窗用铝合金带材》 YS/T621-2007《建筑物防雷检测技术规范》 GB/T21434-2008《混凝土加固设计规范》 GB50367-2006 《小单元建筑幕墙》 JG/T217-2008 《普通装饰用铝塑复板》 GB/T22412-2008 《冷弯型钢》 GB/T6725 -2008 《建筑抗震加固技术规程》 JGJ/T116-2009 《公共建筑节能改造技术规范》 JGJ176-2009 《热轧型钢》 GB/T706 -2008 《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008 《建筑钢结构焊接技术规程》 JGJ81-2002 《中国地震烈度表》 GB/T17742-2008 《绿色建筑评价标准》 GB/T50378-20063. 基本计算公式(1).场地类别划分:根据地面粗糙度,场地可划分为以下类别: A 类近海面,海岛,海岸,湖岸及沙漠地区;B 类指田野,乡村,丛林,丘陵以及房屋比较稀疏的乡镇和城市郊区;C 类指有密集建筑群的城市市区;D 类指有密集建筑群且房屋较高的城市市区; [工程名称]按C 类地区计算风压 (2).风荷载计算:幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001(2006年版) 7.1.1 采用风荷载计算公式: W k =β gz ×μ z ×μ sl ×W0 其中: Wk ---作用在幕墙上的风荷载标准值(kN/m 2)β gz ---瞬时风压的阵风系数,按《建筑结构荷载规范》GB50009-2001(2006年版)取定根据不同场地类型,按以下公式计算:βgz =K(1+2μf ) 其中K 为地区粗糙度调整系数，μf 为脉动系数A 类场地: β gz =0.92×(1+2μ f ) 其中：μf =0.387×(Z 10)(-0.12)B 类场地: β gz =0.89×(1+2μ f ) 其中：μf =0.5×(Z 10)(-0.16)C 类场地: β gz =0.85×(1+2μ f ) 其中：μf =0.734×(Z 10)(-0.22)D 类场地: β gz =0.80×(1+2μ f ) 其中：μf =1.2248×(Z 10)(-0.3)μz ---风压高度变化系数,按《建筑结构荷载规范》GB50009-2001取定, 根据不同场地类型,按以下公式计算:A 类场地: μz =1.379×(Z 10)0.24B 类场地: μ z =(Z 10)0.32C 类场地: μz =0.616×(Z 10)0.44D 类场地: μz =0.318×(Z 10)0.60本工程属于C 类地区μsl ---风荷载体型系数,按《建筑结构荷载规范》GB50009-2001(2006年版)取定 W0---基本风压,按全国基本风压图,北京地区取为0.45kN/m 2(3).地震作用计算: q EAk =β E ×α max ×GAk其中: qEAk ---水平地震作用标准值 β E ---动力放大系数,按 5.0 取定αmax ---水平地震影响系数最大值,按相应设防烈度取定: 6度(0.05g): αmax =0.04 7度(0.1g): αmax =0.08 7度(0.15g): αmax =0.12 8度(0.2g): α max =0.16 8度(0.3g): α max =0.24 9度(0.4g): αmax =0.32北京地区设防烈度为9度,根据本地区的情况,故取αmax =0.16 GAk ---幕墙构件的自重(N/m 2)(4).荷载组合:结构设计时，根据构件受力特点，荷载或作用的情况和产生的应力(内力)作用方向，选用最不利的组合，荷载和效应组合设计值按下式采用： γ G SG +γw ψ w Sw +γE ψ E SE +γT ψ T ST各项分别为永久荷载：重力；可变荷载：风荷载、温度变化；偶然荷载：地震水平荷载标准值: qk =Wk+0.5×qEAk，维护结构荷载标准值不考虑地震组合水平荷载设计值: q=1.4×Wk +0.5×1.3×qEAk荷载和作用效应组合的分项系数,按以下规定采用:①对永久荷载采用标准值作为代表值，其分项系数满足：a.当其效应对结构不利时：对由可变荷载效应控制的组合，取1.2；对有永久荷载效应控制的组合，取1.35b.当其效应对结构有利时：一般情况取1.0；对结构倾覆、滑移或是漂浮验算，取0.9②可变荷载根据设计要求选代表值，其分项系数一般情况取1.4二、单坡采光顶荷载计算1.风荷载标准值计算Wk: 作用在幕墙上的风荷载标准值(kN/m2)z : 计算高度10mμz: 10m高处风压高度变化系数(按C类区计算): (GB50009-2001 7.2.1)μz=0.616×(z10)0.44=0.616 由于0.616<0.74,取μz=0.74μf: 脉动系数 : (GB50009-2001 7.4.2-8)μf=0.5×35(1.8×(0.22-0.16))×(z10)-0.22=0.734056βgz: 阵风系数 : (GB50009-2001 7.5.1-1)βgz=0.85×(1+2×μf) = 2.0979A: 单坡采光顶屋面坡面角度为30度当前坡面为封闭式落地单坡屋面μs: 风荷载体型系数,按照(GB50009-2001 7.3.1),按照风向不同分为2种情况,迎风面体型系数按照坡面角度查表7.3.1取0.2,背风面体型系数取-0.5正负向风荷载标准值计算如下Wk1: 迎风风荷载标准值Wk1=βgz×μz×μsl×W0 (JGJ102-2003 5.3.2)=2.0979×0.74×0.2×0.45=0.13972 kN/m2Wk2: 背风风荷载标准值Wk2=βgz×μz×μs2×W0 (JGJ102-2003 5.3.2)=2.0979×0.74×(-0.5)×0.45=-0.3493 kN/m22.风荷载设计值计算W: 风荷载设计值: kN/m2γw : 风荷载作用效应的分项系数：1.4按《玻璃幕墙工程技术规范》JGJ 102-2003 5.1.6条规定采用W1=γw×Wk1=1.4×0.13972=0.195608kN/m2W2=γw×Wk2=1.4×(-0.3493)=-0.489019kN/m23.雪荷载标准值计算Sk: 雪荷载标准值(kN/m2)S0: 基本雪压,北京50年一遇最大积雪的自重: 0.4kN/m2根据现行<<建筑结构荷载规范>>GB50009-2001取值μr: 屋面积雪分布系数,根据GB50009-2001屋面积雪分布系数表6.2.1,按照坡面角度30度,取0.8根据<<建筑结构荷载规范>>GB50009-2001公式6.1.1屋面雪载荷按下式计算Sk=μr×S0=0.8×0.4=0.32kN/m24.雪荷载设计值计算S: 雪载荷设计值(kN/m2)γs: 雪载荷分项系数为 1.4S=γs×Sk=1.4×0.32=0.448kN/m25.自重荷载设计值G:构件自重荷载设计值(kN/m2)WGT:幕墙面板和构件平均平米重量取0.5 kN/m2GAK:构件自重荷载标准值(kN/m2)rg: 恒载荷分项系数为 1.2GAK=WGT=0.5kN/m2G=rg×GAK=1.2×0.5=0.6kN/m26.竖向均布地震作用计算GK:重力荷载代表值取结构自重值(kN/m2)GK=GAK=0.5kN/m2αvmax: 竖向地震影响系数最大值:0.104qEVk: 分布竖向地震作用标准值(kN/m2)qEVk=βE×αvmax×GK (JGJ102-2003 5.3.4)=5×0.104×0.5=0.26kN/m2rE: 地震作用分项系数: 1.3qEAV: 分布竖向地震作用设计值(kN/m2)qEAV=rE×qEVk=1.3×0.26=0.338kN/m27.荷载组合计算考虑三种工况1.风荷载为主要荷载,组合为(考虑正风荷载、地震荷载、雪荷载、重力荷载):分为两个方向进行组合:(1).重力方向Szkg=GAK=0.5kN/m2Szg =GAK×γG+Sk×γs×ψS+qEVk×γE×ψE=0.5×1.2+0.32×1.4×0.7+0.26×1.3×0.5=1.0826kN/m2(2).垂直于坡面方向正风荷载计算Szkp1=Wkp1=0.13972kN/m2Szp1 =Wkp1×γw=0.13972×1.4=0.195608kN/m22.风荷载为主要荷载,组合为(考虑负风荷载、地震荷载、雪荷载、重力荷载):分为两个方向进行组合:(1).重力方向Szkg=GAK=0.5kN/m2Szg =GAK×γG+Sk×γs×ψS+qEVk×γE×ψE=0.5×1.2+0.32×1.4×0.7+0.26×1.3×0.5=1.0826kN/m2(2).垂直于坡面方向负风荷载计算Szkp2=Wkp2=-0.3493kN/m2Szp2 =Wkp2×γw=-0.3493×1.4=-0.489019kN/m23.雪荷载为主要荷载,组合为(考虑地震荷载、雪荷载、重力荷载):由于没有风荷载,故只有一个方向的荷载进行组合:Szsk=GAK + Sk=0.5+0.32=0.82kN/m2Szs =GAK×γG+Sk×γs+qEVk×γE×ψE=0.5×1.2+0.32×1.4+0.26×1.3×0.5=1.217kN/m24.活荷载为主要荷载,组合为(考虑地震荷载、活荷载、重力荷载):由于没有风荷载,故只有一个方向的荷载进行组合:Szlk=GAK + Lk=0.5+0.5=1kN/m2Szl =GAK×γG+Lk×γl+qEVk×γE×ψE=0.5×1.2+0.5×1.4+0.26×1.3×0.5=1.469kN/m25.综合上面情况,计算最大面板荷载情况(1).在正风荷载为主要活荷载的情况下,面板所承受的荷载组合值为标准值Swka = Szkg ×cos(A)+ Szkp1 =0.572733kN/m 2设计值Swa = Szg ×cos(A)+ Szp1 =1.13317kN/m 2(2).在负风荷载为主要活荷载的情况下,面板所承受的荷载组合值为标准值Swkb = Szkg ×cos(A)+ Szkp2 =0.0837131kN/m 2设计值Swb = Szg ×cos(A)+ Szp2 =0.44854kN/m 2(3).在雪荷载为主要活荷载的情况下,面板所承受的荷载组合值为标准值:Ssk = Szsk ×cos(A)=0.710141kN/m 2设计值:Ss = Szs ×cos(A)=1.05395kN/m 2(4).在活荷载为主要荷载的情况下,面板所承受的荷载组合值为标准值:Slk = Szlk ×cos(A)=0.866025kN/m 2设计值:Sl = Szl ×cos(A)=1.27219kN/m 2综合上面计算可知,面板强度验算如下:采用荷载组合标准值为0.866025kN/m 2荷载组合设计值为1.27219kN/m 2三、 玻璃计算1. 玻璃面积B: 该处玻璃幕墙分格宽: 1.54m H: 该处玻璃幕墙分格高: 1.68m A: 该处玻璃板块面积: A=B ×H =1.54×1.68=2.5872m 22. 玻璃板块自重GSAk :中空夹胶玻璃板块平均自重(不包括铝框):玻璃的体积密度为: 25.6(kN/m 3) (JGJ102-2003 5.3.1) BL_w:中空夹胶玻璃外层玻璃厚度: 6mm BL_z:中空夹胶玻璃中间层玻璃厚度: 6mm BL_n:中空夹胶玻璃内层玻璃厚度: 6mm GSAk =25.6×BL_w+BL_z+BL_n 1000=25.6×6+6+61000=0.4608kN/m 23. 玻璃强度计算选定面板材料为:6(浮法)+12+6(浮法)+1.14+6(浮法)中空夹胶玻璃 校核依据: σ≤ｆgq: 玻璃所受组合荷载: 1.27219kN/m 2a: 玻璃短边边长: 1.54m b: 玻璃长边边长: 1.68mto:中空夹胶玻璃外侧玻璃板块厚度: 6mmtm:中空夹胶玻璃中间玻璃板块厚度: 6mm ti:中空夹胶玻璃内侧玻璃板块厚度: 6mmE:玻璃弹性模量 : 72000N/mm 2m:玻璃板面跨中弯曲系数,按边长比a/b 查表6.1.2-1得: 0.0513 η:折减系数,根据参数θ查表6.1.2-2 σw:玻璃所受应力:采用风荷载与地震荷载组合:q=1.27219kN/m 2荷载分配系数计算当前玻璃结构为6(浮法)+12+6(浮法)+1.14+6(浮法)中空夹胶玻璃,考虑内层夹胶先组合然后与外层中空再组合的原则 ten:内层夹胶组合等效厚度 ten=3tm 3+ti 3ren:内层夹胶组合分配系数 ren=ten3ten 3+to 3=tm 3+ti3tm 3+ti 3+to3ro,rm,ri:外层、中间层、内层玻璃荷载分配系数 ro =1.1×to3to 3+ten 3=1.1×to3to 3+tm 3+ti 3=1.1×6363+63+63=0.366667 rm =ren ×tm3tm 3+ti 3=tm 3+ti 3tm 3+ti 3+to 3×tm3tm 3+ti 3=6363+63+63=0.333333 ri =ren ×ti3tm 3+ti 3=ti3to 3+tm 3+ti 3=6363+63+63=0.333333面荷载设计值组合作用下各层玻璃所受的面荷载分别为: qo = ro × q= 0.46647kN/m 2qm = rm × q = 0.424063kN/m 2qi = ri × q = 0.424063kN/m 2面荷载标准值作用下各层玻璃所受的荷载分别为: qko = ro × qk= 0.317543kN/m 2qkm = rm × qk = 0.288675kN/m 2qki = ri × qk = 0.288675kN/m 2参数θ计算:风荷载标准值作用下θo=qko ×a 4×109E ×to 4(JGJ102-2003 6.1.2-3) =0.317543×1.544×10972000×64=19.1402查表6.1.2-2 得ηo = 0.923439θm=qkm ×a 4×109E ×tm 4(JGJ102-2003 6.1.2-3) =0.288675×1.544×10972000×64=17.4002查表6.1.2-2 得ηm = 0.930399θi=qki ×a 4×109E ×ti 4(JGJ102-2003 6.1.2-3) =0.288675×1.544×10972000×64=17.4002查表6.1.2-2 得ηi = 0.930399 各层玻璃应力计算:σwo=6×m ×qo ×a 2×1000to 2×ηo (JGJ102-2003 6.1.2-1) =6×0.0513×0.46647×1.542×100062×0.923439 =8.73452N/mm 2σwm=6×m ×qm ×a 2×1000tm 2×ηm (JGJ102-2003 6.1.2-1) =8.00032N/mm 2σwi=6×m ×qi ×a 2×1000ti 2×ηi (JGJ102-2003 6.1.2-1) =8.00032N/mm 28.73452N/mm 2≤ｆg=28N/mm 28.00032N/mm 2≤ｆg=28N/mm 28.00032N/mm 2≤ｆg=28N/mm 2玻璃的强度满足4. 玻璃跨中挠度计算校核依据: df ≤dflim=1.5460×1000=dflimmmD: 玻璃刚度(N ·mm) ν: 玻璃泊松比: 0.2E: 玻璃弹性模量 : 72000N/mm 2te:中空夹胶玻璃的等效厚度当前玻璃结构为6(浮法)+12+6(浮法)+1.14+6(浮法)中空夹胶玻璃,考虑内层夹胶先组合然后与外层中空再组合的原则 ten:内层夹胶组合等效厚度 ten=3tm 3+ti 3te =0.95×3to 3+ten 3=0.95×3to 3+tm 3+ti 3=0.95×363+63+63=8.22082mm D=E ×te312×(1-ν2)=72000×8.22082312×(1-0.22)=3.47237e+006N ·mmqk: 玻璃所受组合荷载标准值:0.866025kN/m 2μ: 挠度系数,按边长比a/b 查 表6.1.3得: 0.00480333 参数θ计算:θ=qk ×a 4E ×te 4 (JGJ102-2003 6.1.2-3)=0.866025×1.54472000×8.220824×109=14.8122η: 折减系数,根据参数θ查表6.1.2-2 得η = 0.940751 df: 玻璃组合荷载标准值作用下挠度最大值df=μ×qk ×a 4D ×η (JGJ102-2003 6.1.3-2)=0.00480333×0.866025×1.5443.47237e+006×0.940751×109=6.33877mm6.33877mm ≤dflim=25.6667mm 玻璃的挠度满足四、单坡面计算1.单坡面计算基本信息1)基本信息单坡面底部长度为6.8m,顶高1.82205m单坡杆件长度为7.03988m采用有限元进行分析计算单坡面计算距离:左边1.68m,右边1.68m2)杆件断面特性拱杆件截面材料特性如下:选定杆件材料类别: 钢-Q235选用杆件型材名称: I16型材强度设计值: 215N/mm2型材弹性模量: E=206000N/mm2X轴惯性矩: Ix=1126.9cm4Y轴惯性矩: Iy=93.0488cm4X轴上部抵抗矩: Wx1=140.862cm3X轴下部抵抗矩: Wx2=140.862cm3Y轴左部抵抗矩: Wy1=21.1475cm3Y轴右部抵抗矩: Wy2=21.1475cm3型材截面积: A=26.1131cm2型材计算校核处抗剪壁厚: t=6mm型材截面面积矩: Ss=80.8326cm3塑性发展系数: γ=1.05I163)计算说明根据荷载规范,由于单坡面特性,计算可以考虑三种工况:工况一:迎风风荷载为主要活荷载;工况二:背风风荷载为主要活荷载; 工况三:雪荷载为主要活荷载.以下则按照这三种工况分别进行计算. 4)节点编号图n1n2节点编号图5)单元编号图b 1单元编号图2. 单坡面工况一计算1)单坡面的荷载作用简图如下:-0.328621k N /m-1.81877k N /m 受力简图(工况一)2)经过有限元分析,得到相关信息如下:4)拱杆件的应力图如下:6)最大应力为87.3474N/mm2≤215N/mm2,满足要求7)最大位移校核Dfmax=Leng/250×1000=7.03988/250×1000=28.1595mm最大位移为14.412mm≤28.1595mm,满足要求3.单坡面工况二计算1)单坡面的荷载作用简图如下:0.821552k N /m -1.81877k N /m 受力简图(工况二)2)经过有限元分析,得到相关信息如下:3)相关受力信息表格如下:4)拱杆件的应力图如下:6)最大应力为39.1725N/mm 2≤215N/mm 2,满足要求 7)最大位移校核 Dfmax=Leng/250×1000 =7.03988/250×1000 =28.1595mm最大位移为3.09362mm ≤28.1595mm,满足要求4. 单坡面工况三计算1)单坡面的荷载作用简图如下:-2.46792k N /m受力简图(工况三)2)经过有限元分析,得到相关信息如下:4)拱杆件的应力图如下:6)最大应力为99.8463N/mm2≤215N/mm2,满足要求7)最大位移校核Dfmax=Leng/250×1000=7.03988/250×1000=28.1595mm最大位移为22.3563mm≤28.1595mm,满足要求。

阳光房的施工方案设计一、测量与设计定位在开始阳光房施工前，首要任务是对施工场地进行准确的测量，了解场地的具体尺寸、地形及周围环境，以便制定合适的施工方案。

测量完成后，进行阳光房的设计定位，确保设计方案既能满足业主的使用需求，又能与周围环境相协调，达到美观实用的效果。

二、地基处理与准备地基处理是阳光房施工的关键环节。

根据地形的实际情况，进行必要的平整和加固工作。

如有需要，可挖掘基础坑并浇筑混凝土基础，确保阳光房的稳定性。

同时，还需考虑排水问题，设置合理的排水系统，防止雨水积聚。

三、框架制作与安装阳光房的框架是支撑整个结构的关键部分，需要采用强度高、稳定性好的材料制作。

根据设计方案，选择合适的钢材或铝合金材料，按照图纸要求进行切割、焊接和组装。

在安装过程中，注意框架的垂直度和水平度，确保结构稳固。

四、玻璃与门窗安装玻璃是阳光房的主要组成部分，需要选择透光性好、耐候性强的材料。

根据设计要求，进行玻璃的裁切和安装。

同时，安装门窗时要确保其密封性和开启灵活性，满足通风和采光需求。

五、电气水路布局阳光房内的电气水路布局要合理、安全。

根据业主的使用需求，布置相应的电源插座、照明灯具和开关等。

同时，安装水管、排水管道等水路设施，确保用水方便且安全。

六、地面墙面装修阳光房的地面和墙面装修可根据业主的喜好和预算进行选择。

地面可采用瓷砖、地板等材料进行铺设，墙面则可选择涂料、壁纸或天然石材等进行装饰。

装修过程中，要注意材料的质量和环保性能，确保装修效果既美观又健康。

七、家具装饰布置阳光房内的家具和装饰物应根据其功能和使用需求进行布置。

家具可选择简约实用的款式，与阳光房的整体风格相协调。

同时，可添加一些绿植和装饰品，增添生机和美感。

八、清洁维护与保养阳光房施工完成后，还需进行定期的清洁维护与保养工作。

定期清理玻璃和门窗上的灰尘和污渍，保持其清洁透明。

对于框架和装修材料，要定期检查其完好性，如有损坏及时修复。

此外，还需注意防水防漏工作，确保阳光房的正常使用。

20款阳光房布置方案阳光房作为一种简单而舒适的室内空间，越来越受到人们的喜爱。

它不仅能够给人提供一个明亮温暖的休息场所，还可以欣赏大自然的美景。

在这里，我将为大家介绍20款阳光房的布置方案，希望能给您一些灵感和启发。

1. 温馨小书房将阳光房打造成一个小书房是一个理想的方式。

在房间的一角放上一张舒适的椅子和一张书桌，配上一些书架和储物柜，让阳光透过窗户洒进来，营造出一个安静宜人的读书环境。

2. 植物乐园阳光房也是一个理想的场所养护植物。

在房间的各个角落摆放一些绿色植物，让阳光和新鲜空气滋养它们。

同时，可以在阳光房内设置一些水景，如鱼池或喷泉，增添一份自然的美感。

3. 休闲咖啡厅将阳光房布置成一个休闲咖啡厅是一个创意的选择。

选择一款舒适的沙发或躺椅，再配上一张茶几和一台咖啡机，就可以随时享受一杯香浓的咖啡，放松身心。

4. 创意工作室对于那些偏好艺术创作的人来说，将阳光房打造成一个创意工作室是一个理想的选择。

在房间内设置一些工作区域，如画画或写作的区域，配上一些艺术品和装饰，将阳光房变成一个充满灵感的空间。

5. 家庭健身房是否想要一个随时可以进行锻炼的地方？阳光房可以成为您的家庭健身房。

摆放一些健身器材，如跑步机或哑铃，再配上一些镜子和音乐设备，让您可以在阳光房中尽情锻炼，保持健康与活力。

6. 客厅扩展许多人选择将阳光房作为客厅的扩展区域。

使用舒适的沙发、茶几和电视机，营造出一个温馨舒适的休息区。

此外，可以添置一些绿色植物和装饰品，增添一份生机和美感。

7. 儿童游乐区如果您有孩子，可以将阳光房打造成一个儿童游乐区。

在房间内设置一些游戏设施，如秋千、滑梯和游乐器材等，让孩子们在室内安全地玩耍。

同时，在阳光房中放置一些儿童图书和玩具，丰富他们的娱乐时间。

8. 花园餐厅在阳光房中设置一张大餐桌和舒适的餐椅，再添置一些绿植和花卉，就可以打造出一个宜人的花园餐厅。

在这里，您可以和家人或朋友共享美食，享受阳光和大自然的滋养。

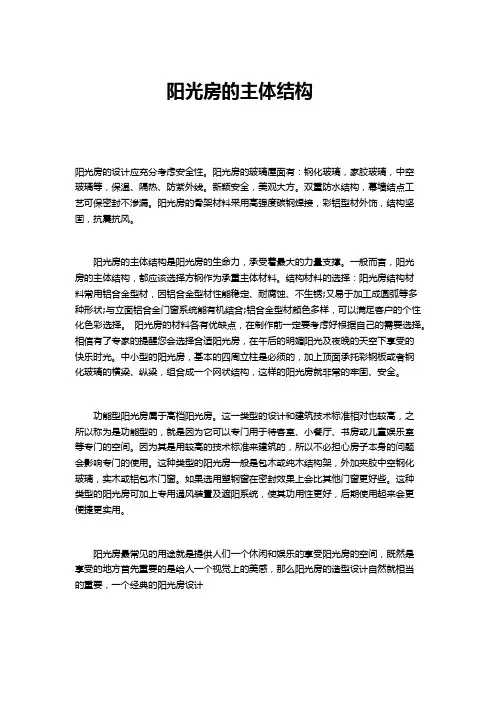

阳光房的主体结构阳光房的设计应充分考虑安全性。

阳光房的玻璃屋面有：钢化玻璃，家胶玻璃，中空玻璃等，保温、隔热、防紫外线。

新颖安全，美观大方。

双重防水结构，幕墙结点工艺可保密封不渗漏。

阳光房的骨架材料采用高强度碳钢焊接，彩铝型材外饰，结构坚固，抗震抗风。

阳光房的主体结构是阳光房的生命力，承受着最大的力量支撑。

一般而言，阳光房的主体结构，都应该选择方钢作为承重主体材料。

结构材料的选择：阳光房结构材料常用铝合金型材，因铝合金型材性能稳定、耐腐蚀、不生锈;又易于加工成圆弧等多种形状;与立面铝合金门窗系统能有机结合;铝合金型材颜色多样，可以满足客户的个性化色彩选择。

阳光房的材料各有优缺点，在制作前一定要考虑好根据自己的需要选择。

相信有了专家的提醒您会选择合适阳光房，在午后的明媚阳光及夜晚的天空下享受的快乐时光。

中小型的阳光房，基本的四周立柱是必须的，加上顶面承托彩钢板或者钢化玻璃的横梁、纵梁，组合成一个网状结构，这样的阳光房就非常的牢固、安全。

功能型阳光房属于高档阳光房。

这一类型的设计和建筑技术标准相对也较高，之所以称为是功能型的，就是因为它可以专门用于待客室、小餐厅、书房或儿童娱乐室等专门的空间。

因为其是用较高的技术标准来建筑的，所以不必担心房子本身的问题会影响专门的使用。

这种类型的阳光房一般是包木或纯木结构架，外加夹胶中空钢化玻璃，实木或铝包木门窗。

如果选用塑钢窗在密封效果上会比其他门窗更好些。

这种类型的阳光房可加上专用通风装置及遮阳系统，使其功用性更好，后期使用起来会更便捷更实用。

阳光房最常见的用途就是提供人们一个休闲和娱乐的享受阳光房的空间，既然是享受的地方首先重要的是给人一个视觉上的美感，那么阳光房的造型设计自然就相当的重要，一个经典的阳光房设计案例，所不可缺少的因素首先就是造型的独特性，尽量做到结构特出，但是不能缺乏协调美，其次就是阳光房一般多是搭建在房屋墙边，或者靠墙很近的独立空间，所以阳光房的设计不能忘了要和房屋协调搭配，最好是能通过房屋来衬托阳光房造型，阳光房型材的选择要和房屋的整体颜色协调搭配。

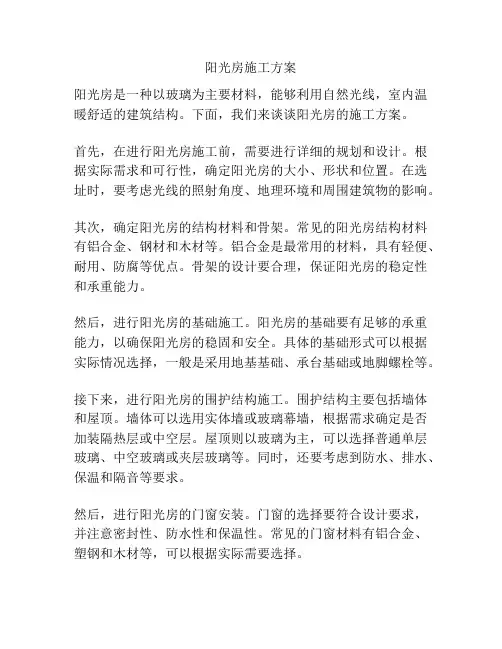

阳光房施工方案阳光房是一种以玻璃为主要材料，能够利用自然光线，室内温暖舒适的建筑结构。

下面，我们来谈谈阳光房的施工方案。

首先，在进行阳光房施工前，需要进行详细的规划和设计。

根据实际需求和可行性，确定阳光房的大小、形状和位置。

在选址时，要考虑光线的照射角度、地理环境和周围建筑物的影响。

其次，确定阳光房的结构材料和骨架。

常见的阳光房结构材料有铝合金、钢材和木材等。

铝合金是最常用的材料，具有轻便、耐用、防腐等优点。

骨架的设计要合理，保证阳光房的稳定性和承重能力。

然后，进行阳光房的基础施工。

阳光房的基础要有足够的承重能力，以确保阳光房的稳固和安全。

具体的基础形式可以根据实际情况选择，一般是采用地基基础、承台基础或地脚螺栓等。

接下来，进行阳光房的围护结构施工。

围护结构主要包括墙体和屋顶。

墙体可以选用实体墙或玻璃幕墙，根据需求确定是否加装隔热层或中空层。

屋顶则以玻璃为主，可以选择普通单层玻璃、中空玻璃或夹层玻璃等。

同时，还要考虑到防水、排水、保温和隔音等要求。

然后，进行阳光房的门窗安装。

门窗的选择要符合设计要求，并注意密封性、防水性和保温性。

常见的门窗材料有铝合金、塑钢和木材等，可以根据实际需要选择。

最后，进行阳光房内部的装修和配套设施安装。

根据实际需求，可以进行地面铺设、墙面装饰、天花板装修等。

同时，还要考虑到采光、通风、采暖和遮阳等问题，安装相应的设施和设备。

综上所述，阳光房的施工方案主要包括规划设计、结构材料选择、基础施工、围护结构施工、门窗安装和内部装修等环节。

在施工过程中，要注重质量和安全，确保阳光房的稳定性和使用功能。

同时，要根据实际需求和经济条件，选择合适的材料和装修方式，打造出一座美观、实用的阳光房。
