美式箱变技术参数公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]美式箱变技术参数项目名称：项目单位：1、设备名称、型号、数量：2、技术标准GB 电力变压器第1部分：总则GB 电力变压器第2部分：温升GB 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 电力变压器第5部分：承受短路的能力GB/T 电力变压器第10部分：声级测定GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子GB7251 低压成套开关设备GB/T17467 高压/低压预装式配电站GB/T 17468 电力变压器选用导则GB/T 6451 油浸式电力变压器技术参数和要求GB 电工术语：变压器、互感器、调压器和电抗器JB/T8637 无励磁分接开关GB/T 低压开关设备和控制设备总则GB3804 ～高压交流负荷开关GB/T11022 高压开关设备和控制设备标准的共用技术要求GB 4208 外壳防护等级（IP代码）3、设备使用条件4、产品性能设备技术性能参数温升极限：变压器在负极限分接额定容量运行时产生最大损耗的情况下，线圈平均最高温升≤65K，顶层最高油温升≤55K，油箱局部最高温升≤80K。
标称绝缘水平及试验要求:10KV绕组:LI75 AC35绕组:5、设备配置组件与材料配置表.高压熔断器配置:见附图无功补偿配置:见附图高压负荷开关配置:见附图低压主开关配置:见附图低压出线回路:见附图材料配置表6、设备部件要求.箱体外壳应采用防腐处理,并有牢固附着力、均匀一致的表面覆盖层的金属材料(或采用耐老化、阻燃的非金属材料)制成,其防护等级为：IP3X。
箱体有足够的机械强度,在起吊、运输和安装中不得变形或损伤。
箱体不带操作走廊。
高压间隔、低压间隔和变压器布置成形。
箱体上的所有的门应向外开,开启角度不小于90°,并设有定位装置。

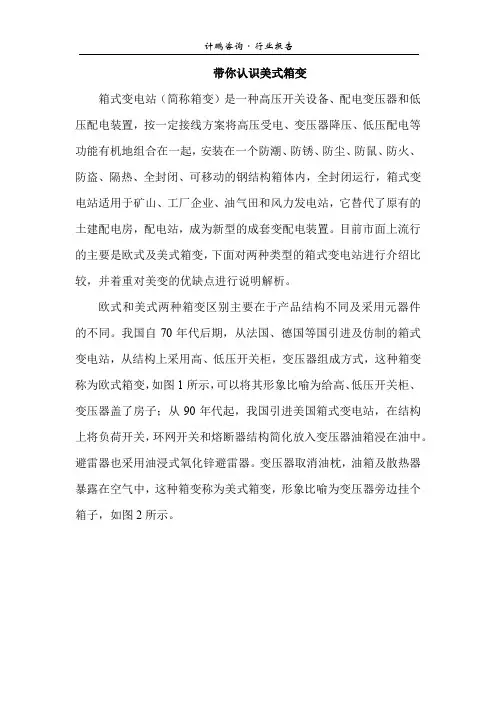

带你认识美式箱变箱式变电站（简称箱变）是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，全封闭运行，箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
目前市面上流行的主要是欧式及美式箱变，下面对两种类型的箱式变电站进行介绍比较，并着重对美变的优缺点进行说明解析。
欧式和美式两种箱变区别主要在于产品结构不同及采用元器件的不同。
我国自70年代后期，从法国、德国等国引进及仿制的箱式变电站，从结构上采用高、低压开关柜，变压器组成方式，这种箱变称为欧式箱变，如图1所示，可以将其形象比喻为给高、低压开关柜、变压器盖了房子；从90年代起，我国引进美国箱式变电站，在结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中。
避雷器也采用油浸式氧化锌避雷器。
变压器取消油枕，油箱及散热器暴露在空气中，这种箱变称为美式箱变，形象比喻为变压器旁边挂个箱子，如图2所示。
图1 欧式箱变图2 美式箱变从布置上看，美式箱变的低压室、变压器室、高压室不是目字型布置，而是品字型布置。
从结构上看，这种箱式变分为前、后两部分：前面为高、低压操作间隔，操作间隔内包括高低压接线端子，负荷开关操作柄，无载调压分节开关，插入式熔断器，油位计等；后部为注油箱及散热片，将变压器绕组、铁芯、高压负荷开关和熔断器放入变压器油箱中。
避雷器也采用油浸式金属氧化物避雷器。
变压器取消油枕，采取油加气隙体积恒定原则设计密封式油箱，油箱及散热器暴露在空气中，没有散热困难。
低压断路器采用塑壳断路器作为主断路器及出线断路器。
由于结构简化，这种箱式变电站的占地面积和体积大大减小，由于其体积很小再加上只是一侧开门，其所需占地面积仅是欧式箱变的1/4，体积仅为同容量欧式箱变的1/5～1/3。

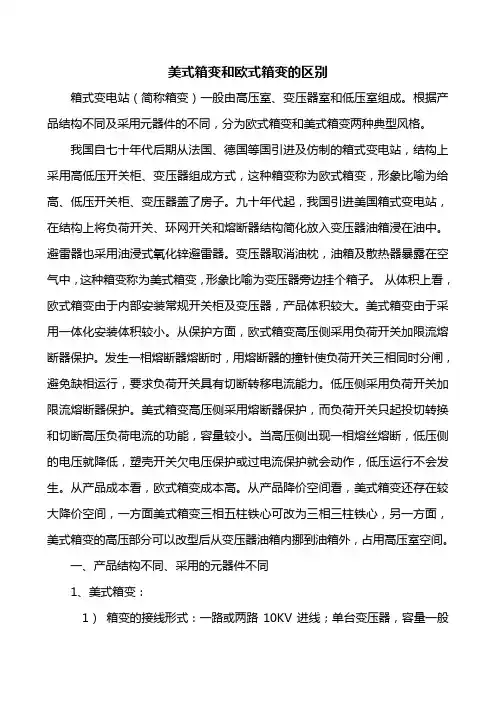

美式箱变和欧式箱变的区别箱式变电站（简称箱变）一般由高压室、变压器室和低压室组成。
根据产品结构不同及采用元器件的不同，分为欧式箱变和美式箱变两种典型风格。
我国自七十年代后期从法国、德国等国引进及仿制的箱式变电站，结构上采用高低压开关柜、变压器组成方式，这种箱变称为欧式箱变，形象比喻为给高、低压开关柜、变压器盖了房子。
九十年代起，我国引进美国箱式变电站，在结构上将负荷开关、环网开关和熔断器结构简化放入变压器油箱浸在油中。
避雷器也采用油浸式氧化锌避雷器。
变压器取消油枕，油箱及散热器暴露在空气中，这种箱变称为美式箱变，形象比喻为变压器旁边挂个箱子。
从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。
美式箱变由于采用一体化安装体积较小。
从保护方面，欧式箱变高压侧采用负荷开关加限流熔断器保护。
发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行，要求负荷开关具有切断转移电流能力。
低压侧采用负荷开关加限流熔断器保护。
美式箱变高压侧采用熔断器保护，而负荷开关只起投切转换和切断高压负荷电流的功能，容量较小。
当高压侧出现一相熔丝熔断，低压侧的电压就降低，塑壳开关欠电压保护或过电流保护就会动作，低压运行不会发生。
从产品成本看，欧式箱变成本高。
从产品降价空间看，美式箱变还存在较大降价空间，一方面美式箱变三相五柱铁心可改为三相三柱铁心，另一方面，美式箱变的高压部分可以改型后从变压器油箱内挪到油箱外，占用高压室空间。
一、产品结构不同、采用的元器件不同1、美式箱变：1）箱变的接线形式：一路或两路10KV进线；单台变压器，容量一般选用500KVA~800KVA; 低压出线电缆4~6路。
2）箱变的主要部件：变压器、10KV环网开关、10KV电缆插头、低压桩头箱体等主要部件组成。
它具体积小、有造价低便于安装等优点。
美式箱变的优缺点：1）优点：体积小占地面积小、便于安放、便于伪装，容易与小区的环境相协调。
制作：王学礼2011年7月目录：五、美式箱变的操作一、负荷开关操作及要求二、无励磁分接开关操作三、插入式熔断器的熔丝更换六、美式箱变验收内容七、结束语一、美式箱变简介二、美式箱变内部构造三、美式箱变外部构造四、美式箱变各部件作用一、油浸式四工位负荷开关二、双通套管接头三、电缆肘型接头四、肘型避雷器插头五、熔断器六、无励磁分接开关七、故障指示器和带电指示器八、变压器附件一、美式箱变简介：美式箱变又叫组合式变电站，是将组合式变压器、高压受电部分的负荷开关和保护熔断器装置，低压配电接线部分等三者组合在一起的成套变配电装置，使用于环网供电，双电源供电或终端供电系统中，适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。
具有供电方式转换方便，运行安全可靠，体积小，安装快捷，使用安全，操作方便，造型美观、维护方便等优点。
在经济上具有占地面积小，建设周期短、减少浪费等优点。

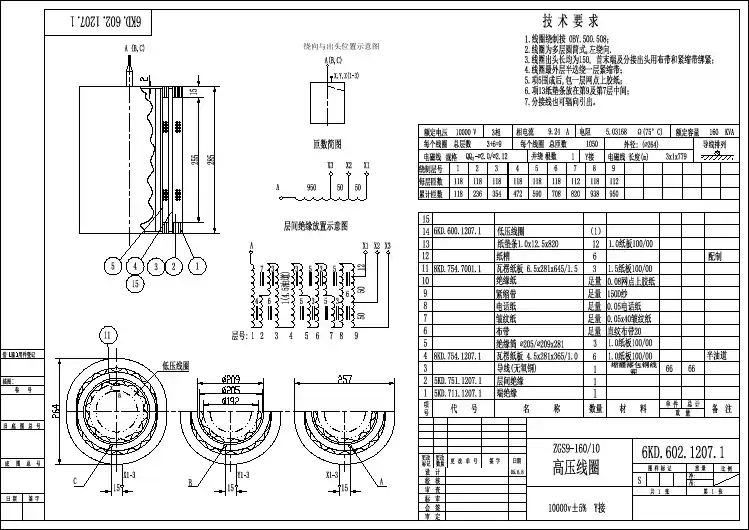

美式箱变内部构造是由双通套管接头接点（高压端子）、四工位负荷开关、后备保护熔断器、插入式熔断器、变压器高压绕组、铁芯、低压绕组、低压出线端子等组成。
二、美式箱变内部构造：美式箱变一次接线图高压绕组铁芯低压绕组abc低压出线端子三、美式箱变外部构造：插入式熔断器压力释放阀压力表注油孔油位表温度表双通套管接头电缆肘型接头故障指示仪带点显示器四位负荷开关低压母排无励磁分接开关高压电缆头放油阀高压室低压室四、美式箱变各部件作用：四位置负荷开关状态（A ：I 电源、B ：II 电源、C ：变压器端）T 型四位V 型四位开关一、油浸式四位置负荷开关：◆油浸式负荷开关是安装在组合式变压器内，以变压器油作为绝缘和灭弧介质、弹簧储能、三相联动开关，能准确快速地开断或关和负荷电流，四工位负荷开关可顺时针或逆时针旋转360°，适用于适用于50HZ 、10KV 环网或双电源线路的配电系统。
◆油浸式负荷开关分为：油浸式“T”型开关和油浸式“V”型负荷开关两种（开关位置状态见下图）V 型和T 型负荷开关主要区别是：T 型负荷开关有线路环网而V 型负荷开关却不能。

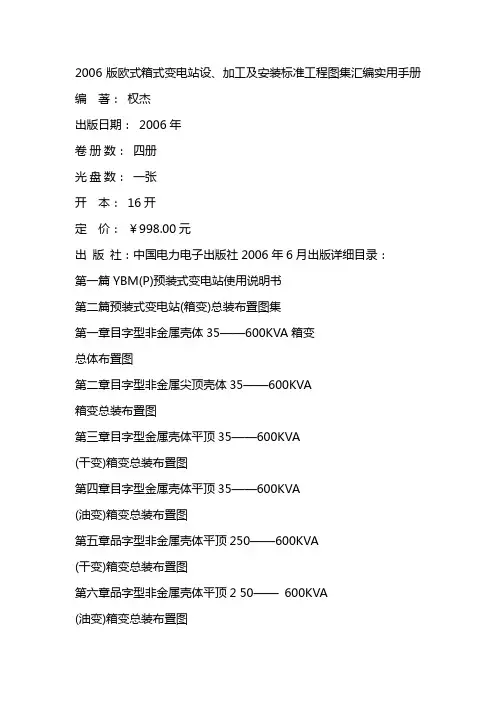

2006版欧式箱式变电站设、加工及安装标准工程图集汇编实用手册编著：权杰出版日期：2006年卷册数：四册光盘数：一张开本：16开定价：￥998.00元出版社：中国电力电子出版社2006年6月出版详细目录：第一篇YBM(P)预装式变电站使用说明书第二篇预装式变电站(箱变)总装布置图集第一章目字型非金属壳体35——600KVA箱变总体布置图第二章目字型非金属尖顶壳体35——600KVA箱变总装布置图第三章目字型金属壳体平顶35——600KVA(干变)箱变总装布置图第四章目字型金属壳体平顶35——600KVA(油变)箱变总装布置图第五章品字型非金属壳体平顶250——600KVA(干变)箱变总装布置图第六章品字型非金属壳体平顶2 50——600KVA(油变)箱变总装布置图第七章品字型金属壳体平顶250——600KVA (干变)箱变总装布置图第八章品字型金属壳体平顶250——600KVA (油变)箱变总装布置图第九章品字型欧美式箱变总装布置图第三篇-高压开关柜设计、加工、安装标准工程图集第一章K-ABS(CA)馈出总装图第二章K—ABS压气式符合开关柜标准工程图集第三章高压计量柜标准工程图集第四章K—CA—PT：柜装配布置图集第五章K—VBS ——2 AR高分断真空开关柜装配布置图集第六章K—VBS2——4【AR高分断真空开关柜装配布置图集第七章K—VBS ——2 AR和K—VBS2——4UAR高分断真空开关柜装配布置图集第八章高压进线柜设计、加工、安装标准工程图集第九章高压馈线柜设计、加工、安装标准工程图集第四篇箱变壳体装配图集第一章箱变平顶壳体装配图集第二章箱变非金属尖顶壳体装配图集第五篇0KV主电路一次方案标准工程图集第一章0KW压气式负荷开关柜标准工程图集A 第二章0KV压气式负荷开关柜标准工程图集B 第六篇常用组合方案标准工程图集第一章0KV压气式负荷开关柜组合方案图集第二章0KV真空开关柜组合方案图集第三章电能计量组合方案图集二，第七篇高压二次原理图第一章K—ABS(BF)二次线路方案图第二章K—二VBS反时限过流保护原理图第三章K——VBS双电源自投自复原理图(主用电源柜)第四章K——VBS双电源自投自复原理图(备用电源柜)欧美式箱变设计、加工、安装标准工程圈集欧美式2 50—一630KVA箱变总装布置图欧美式35——630KVA箱变总装布置图欧美式35——630KVA箱变(终端)总装布置图欧美式35——630KVA箱变(环网)总装布置图800——000箱变(终端)总装布置图目字型非金属壳体35,~30KVA(环网)箱变标准工程图集630KVA目字型抽屉式箱变总装布置图630KVA目字型抽屉式箱变高低压部分装配图目宇型非金属尖顶壳体箱变标准工程图集35——63pKVA(目字型)非金属壳体箱变≮环网)总装布置图集800——000KVA目字型非金属尖顶壳体箱变总装布置图集第十一篇品宇型技术黏糊壳体箱变标准工程圈集第一章35——630KVA品字型金属壳体箱变总装布置图集第二章800——000KVA品字型金属壳体箱变总装布置图第十二篇目字型金属壳体250600KVA箱变标准工程图集第一章250KVA目字型金属壳体箱变总装布置图集第二章250KVA目字型金属壳体箱变低压部分布置图集第十三篇品字型非金属壳体箱变标准工程图集第一章250——600KVA品字型非金属壳体箱变总装布置图集第二章000——250KVA品字型非金属壳体箱变总装布置图集第十四篇技术条件第十五篇相关标准规范。
