ACS调试参数

参数组 功能描述 设置 备注

9901 语言选择 1 中文

9902 应用宏 1 ABB标准宏

9905 电机额定电压：V 等于电机铭牌上的值

9906 电机额定电流:A 等于电机铭牌上的值

9907 电机额定频率:Hz 等于电机铭牌上的值

9908 电机额定转速：r/min 等于电机铭牌上的值

9909 电机额定功率：kW 等于电机铭牌上的值

9915 电机功率因数：COSφ 等于电机铭牌上的值

参数组 功能描述 设置 备注

1001 线控启、停 1 DI1为启动命令

1003 电机转向 1 电机的转动方向为正向

1103 速度给定的信号来源 1 AI1为速度给定的来源

1104 给定1最小值 0Hz

1105 给定1最大值 50Hz

参数组 功能描述 设置 备注

1201 恒速选择 9 DI3/DI4选择恒速

1202 恒速设置 25Hz 设置恒速为25Hz

参数组 功能描述 设置 备注

1301 AI1的低限 0(0%) AI1为速度给定命令量程下限为0v

1302 AI1的高限 10(100%) AI1为速度给定命令量程高限为10v

继电器1：1401-2-运行，1405-10s-继电器1延时断开时间。

继电器2：1402-2-运行，

继电器3:1403-4-故障

参数组 功能描述 设置 备注

1501 模拟输出1的内容 103 AO1输出频率

1502 AO1的最小值 0Hz AO1赋值下限

1503 AO1的最大值 50Hz AO1赋值上限

1504 AO1最小电流 4mA AO1最小输出电流 1505 AO1最大电流 20mA AO1最大输出电流

参数组 功能描述 设置 备注

1601 运行允许 0 允许变频器不需要连接外部允许运行信号就可以起动

参数组 功能描述 设置 备注

2008 最大频率 50 变频器最大输出频率

参数组 功能描述 设置 备注

2101 斜坡启动 8 从零速直接启动

ACS510变频器Modbus参数设置及通信调试

（来自网络,感谢作者的奉献)

用Commix12调试acs510通讯

1.ACS510变频器参数设置：

9802=1 MODBUS

5302＝1 站号 5303＝9.6kbit/s 波特率 5304＝1 校验方式为8N2 5305为0

1001=10 由MODBUS控制变频器启停

1102=0 由MODBUS控制变频器给定速度（0-20000对应0-50Hz）

1103=8 …

2．控制变频器起停. a．初始化，即向Modbus寄存器40001中写入1142（16进制数为476）并延时100毫秒；

b．停止电机，即向Modbus寄存器40001中写入1143（16进制数为477）；

c．启动电机，即向AModbus寄存器40001中写入1151（16进制数为47F）

例：通讯初始化：发出【02 06 00 00 04 76 CRC校验码】，延时100毫秒；2 b9 L5 h E)

启动电机：发出【02 06 00 00 04 7F CRC校验码】

停止电机：发出【02 06 00 00 04 77 CRC校验码】

3.用Modbus修改给定频率的方法0 ~:

主机向通讯给定1（Modbus寄存器40002）中写入设定的频率数值（范围＝0～＋20000（换算到0～1105给定1最大），或－20000～0（换算到1105给定1最大～0））；

例如：若1105＝50.00Hz；发出【01 06 00 01 27 10 CRC校验码】表示修改频率为25.00Hz。

4.用Modbus修改加速时间的方法

向Modbus寄存器42202中写入设定的加速时间数值由参数的分辨率和范围决定；

例：发出【01 06 08 99 02 58 CRC校验码】表示修改加速时间为60.0S。

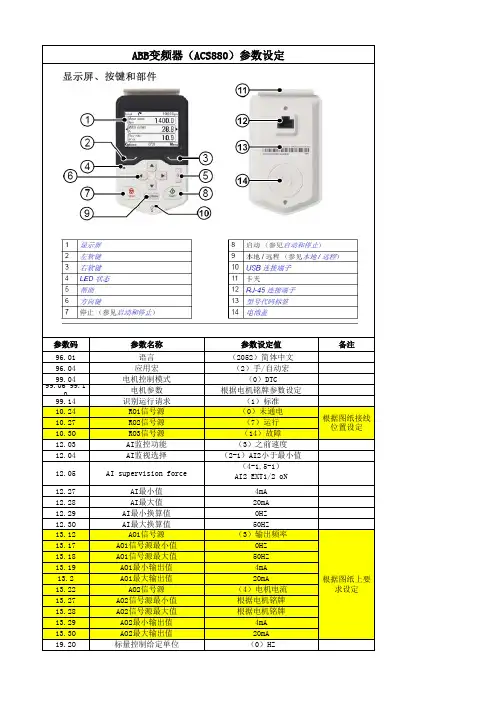

a time and All things in their being are good for someABB变频器（ACS880）参数设定

参数码参数名称参数设定值备注96.01语言（2052）简体中文96.04应用宏（2）手/自动宏99.04电机控制模式（0）DTC99.06~99.10电机参数根据电机铭牌参数设定99.14识别运行请求（1）标准10.24RO1信号源（0）未通电根据图纸接线位置设定10.27RO2信号源（7）运行10.3ORO3信号源（14）故障12.03AI监控功能（3）之前速度12.04AI监视选择（2-1）AI2小于最小值12.05AI supervision force（4-1,5-1）AI2 EXT1/2 oN12.27AI最小值4mA12.28AI最大值20mA12.29AI最小换算值0HZ12.3OAI最大换算值50HZ13.12AO1信号源（3）输出频率

根据图纸上要求设定13.17AO1信号源最小值0HZ13.18AO1信号源最大值50HZ13.19AO1最小输出值4mA13.2AO1最大输出值20mA13.22AO2信号源（4）电机电流13.27AO2信号源最小值根据电机铭牌13.28AO2信号源最大值根据电机铭牌13.29AO2最小输出值4mA13.3OAO2最大输出值20mA19.2O标量控制给定单位（0）HZ

20.02外部1启动触发（1）电平20.07外部2启动触发（1）电平21.03停车模式（1）斜坡22.11速度给定1选择（19）控制盘（复制的给定值）电机控制模式使用DTC时设定22.12速度给定2选择(2)AI2换算值电机控制模式使用DTC时设定28.11频率给定1选择（19）控制盘（复制的给定值）电机控制模式使用标量时设定28.12频率给定2选择(2)AI2换算值电机控制模式使用标量时设定28.72频率加速时间1根据电机功率28.73频率减速时间1根据电机功率30.11最小速度根据电机铭牌30.12最大速度根据电机铭牌30.13最小频率根据电机铭牌30.14最大频率根据电机铭牌31.19电机缺相（0）无动作31.2O接地故障（1）报警31.21输入缺相（0）无动作46.01速度换算根据电机铭牌49.05通讯丢失动作（2）当前速度49.14控制盘速度给定单元-1%49.15控制盘最小外部速度给定根据电机铭牌电机控制模式使用DTC时设定49.16控制盘最大外部速度给定根据电机铭牌电机控制模式使用DTC时设定49.17控制盘最小外部频率给定根据电机铭牌电机控制模式使用标量时设定49.18控制盘最大外部频率给定根据电机铭牌电机控制模式使用标量时设定95.01供电电压（1）380~415V

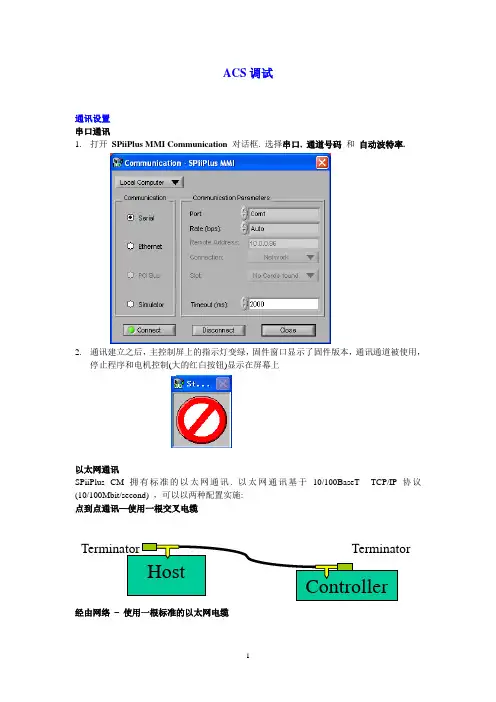

1 ACS调试

通讯设置

串口通讯

1. 打开 SPiiPlus MMI Communication 对话框. 选择串口, 通道号码 和 自动波特率.

2. 通讯建立之后，主控制屏上的指示灯变绿，固件窗口显示了固件版本，通讯通道被使用，停止程序和电机控制(大的红白按钮)显示在屏幕上

以太网通讯

SPiiPlus CM 拥有标准的以太网通讯. 以太网通讯基于10/100BaseT TCP/IP 协议(10/100Mbit/second) ，可以以两种配置实施:

点到点通讯—使用一根交叉电缆

经由网络 – 使用一根标准的以太网电缆 Controller Host Terminator Terminator 2 1. 点到点通讯连接

点到点连接需要一根特殊的双绞以太网电缆。这和网络连接中用到的电缆不同.

1) 使用一根 10/100BASE-T 交叉电缆

2) 在 Configurator, Communication Parameters 对话框中设置TCP/IP地址(出厂默认值为

10.0.0.100).

3) 打开SPiiPlus MMI, Communication窗口.选择 Ethernet

4) 输入在控制器中配置的 TCP/IP地址

5) 打开TCP/IP Properties 对话框 (不同的操作系统呈现的外观不同): Server

Controller

Node Node 3

6) 在IP 地址栏中输入数字 10.0.0.101 (出厂默认) ，在子网掩码栏中输入255.255.255.0

7) 按如下顺序设置其它标签 (推荐):

WINS Configuration: 使 WINS 分辨率无效

Gateway: 清除所有已安装的通道

DNS Configuration: 使DNS无效

8) 重启主机使设置生效

9) 打开SPiiPlus MMI, Communication 窗口. 选择Ethernet
