照明工程安装施工方案

(完整版)照明工程施工方案

照明工程施工方案

1. 项目概述

本项目是一项照明工程施工，旨在为某公司的办公楼提供适合于工作和生活的良好照明环境。本方案将涵盖工程的目标、施工方法、材料选用、安全措施以及进度计划等。

2. 工程目标

本工程的目标是在办公楼内所提供的每个房间和公共区域安装合适的照明设施，以确保员工的工作效率和生活质量。工程包括照明系统的设计、安装和调试。

3. 施工方法

- 根据建筑平面图和设计要求，确定每个房间和公共区域的照明需求：包括照明强度、灯具类型、数量和位置等。

- 根据设计要求制定详细的施工计划，包括各个施工阶段的时间安排和资源分配。

- 清理并准备施工区域，保证安全和施工效率。 - 安装照明设施，包括灯具、开关、配电箱等。

- 联通电气线路，确保照明设施的正常运行。

- 进行照明设施的调试和测试，确保其性能符合设计要求。

- 清理施工现场并整理相关施工记录。

4. 材料选用

- 灯具：根据设计要求和照明需求选择适当的灯具，包括吸顶灯、台灯、落地灯等。

- 开关：选择高品质、可靠性好的开关，确保其耐用性和易操作性。

- 配电箱：选择符合安全标准的配电箱，进行安装和接线。

5. 安全措施

在施工过程中，我们将严格遵守相关的安全标准和法规要求，以确保施工人员和现场周围的安全。具体的安全措施包括：

- 使用符合安全标准的工作设备和工具。

- 确保现场清洁、有序，并设置明显的警示标志。

- 提供必要的个人防护装备，并强制施工人员佩戴。

- 安全培训和指导，确保施工人员了解并遵守相关的安全要求。

6. 进度计划

本工程的预计完成时间为两个月，具体进度计划如下：

- 第一周：完成照明需求调研和初步设计。

- 第二周：制定施工计划、准备施工区域和购买所需材料。

- 第三至四周：按施工计划进行照明设施的安装和电气线路的联通。

- 第五周：完成照明设施的调试和测试。

- 第六周：清理施工现场并整理相关施工记录。

第1篇

一、工程概况

本照明工程旨在为某区域提供安全、高效、节能的照明服务，包括道路照明、公共设施照明、景观照明等。工程范围涵盖道路、广场、公园、住宅小区等公共区域，总面积约为XX平方米。

二、施工准备

1. 技术准备：组织施工人员学习施工图纸及相关设计文件、标准规范，确保对设计意图及要求有充分理解。对所选用的电气设备和主要材料进行统计，确保规格、型号、数量符合设计要求。

2. 人员准备：成立项目团队，明确各岗位职责，确保施工过程中有专人负责。

3. 材料准备：按照施工图纸和工程量清单，备齐所需设备、材料，包括灯具、电缆、配电箱、支架等。

4. 施工机具准备：检查并调试施工机具，确保其正常运行。

5. 安全准备：组织学习安全规程及规章制度，开工前对施工人员进行全面的安全技术交底。

三、施工工艺

1. 道路照明施工

- 沟槽开挖：按照设计要求，开挖沟槽，确保沟槽宽度、深度符合规范。

- 电缆敷设：按照设计要求，敷设电缆，确保电缆型号、电压、规格符合设计，敷设前进行绝缘测试。

- 灯具安装：安装灯具，确保灯具安装牢固、水平。

- 配电箱安装：安装配电箱，确保配电箱安装牢固、美观。

2. 公共设施照明施工

- 根据设计要求，安装各类灯具，如路灯、庭院灯、地灯等。

- 安装配电箱，确保配电箱安装牢固、美观。

3. 景观照明施工 - 根据设计要求，安装各类灯具，如泛光灯、投射灯、水下灯等。

- 安装配电箱，确保配电箱安装牢固、美观。

四、施工质量控制

1. 材料检验：对进场的设备、材料进行检验，确保其质量符合要求。

2. 施工过程控制：严格执行施工规范，确保施工质量。

3. 质量检验：对完成的工程进行质量检验，确保工程质量达到设计要求。

4. 质量评定：对工程质量进行评定，确保工程质量合格。

五、安全措施

1. 施工人员安全：严格执行安全规程，确保施工人员安全。

照明工程

6.8.3.1 配管工程

(1) 作业条件：本工程电气管道为钢管及PVC管，因构筑物为钢筋混凝土结构形式，所以在施工时应及时配合土建的施工进度来完成安装工程。

(2) 一般要求

专人按图纸及有关规范要求对电气管路的出口定位，座标误差不超过50mm，同层标高误差不超过5mm；开关离门边200mm、同层误差不超过5mm；相近出口最小间距300mm。

PVC刚性塑料管采用套管连接，接头处除污除油，胶水质量施工前实测不准有粘性不足和过期结块。

埋管在砼中必须在底筋中间，弯头100－150mm处和水平间距1.5m处扎钢丝固定，登高处用6mm钢筋支撑；管进箱盒应顺直，φ50及以下管径钢管用纳子固定，丝口露出箱盒二牙、φ65及以上管径钢管用电焊点焊固定，露出箱盒30-50mm，管口加护圈保护；PVC刚性塑料管用专用卡子固定。

暗配管在土建施工时穿插进行，及时配合，防止遗漏和交叉迭加，保证自身质量和美观的同时，也促进土建施工的质量和进度。对于和其它专业在现场布置位置、走向发生碰撞应提前规划协调统一解决，使施工顺畅。

暗配管各部位发生的隐蔽工程应做好原始施工记录，并由工长检查验收后交甲方质量监督部门签字认可后，方可进行隐蔽施工。

钢管配管工程中，暗配管必须使用暗装附件，应选用钢板制成的冲压盒或点焊而成的焊接盒。暗配钢管工程中，所选用的灯位盒、开关（插座）盒等，应为镀锌制品，其壁厚不应小于1.2mm。钢管配管工程严禁使用塑料和木制品盒。

钢管进入现场前应检查，产品的技术文件应齐全并且有合格证，产品应符合国家颁发的现行技术标准。

钢管进入现场后，应进行外观检查，钢管应壁厚均匀，不应有折扁、裂缝、砂眼、塌陷及严重腐蚀等缺陷。

(3) 预制加工

A 管子的切割和套丝：钢管切割用钢锯或砂轮切割机，切割时将管子长度量准确，切割后应将管口刮铣光滑，无毛刺。采用套丝机或套丝扳套丝，套丝时用力应均匀，随套随浇冷却液，管径在20毫米以下时应两扳套成，管径在25毫米以上时应分三扳套成。

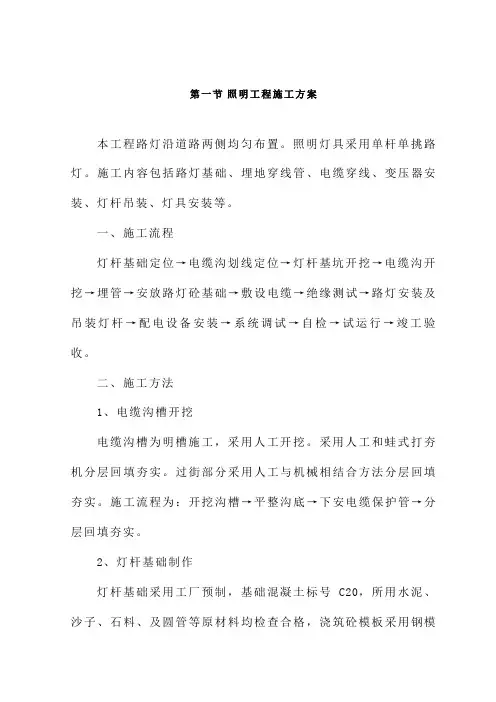

第一节 照明工程施工方案

本工程路灯沿道路两侧均匀布置。照明灯具采用单杆单挑路灯。施工内容包括路灯基础、埋地穿线管、电缆穿线、变压器安装、灯杆吊装、灯具安装等。

一、施工流程

灯杆基础定位→电缆沟划线定位→灯杆基坑开挖→电缆沟开挖→埋管→安放路灯砼基础→敷设电缆→绝缘测试→路灯安装及吊装灯杆→配电设备安装→系统调试→自检→试运行→竣工验收。

二、施工方法

1、电缆沟槽开挖

电缆沟槽为明槽施工，采用人工开挖。采用人工和蛙式打夯机分层回填夯实。过街部分采用人工与机械相结合方法分层回填夯实。施工流程为：开挖沟槽→平整沟底→下安电缆保护管→分层回填夯实。

2、灯杆基础制作

灯杆基础采用工厂预制，基础混凝土标号C20，所用水泥、沙子、石料、及圆管等原材料均检查合格，浇筑砼模板采用钢模

板，其表面平整，接缝严密，按基础设计尺寸支模。砼基础浇注严格按配料比配比，并在12小时内开始浇水养护。

3、灯杆基坑及基础安装

基坑以道路设计施工基面为准人工开挖，开挖时，在设计尺寸基础上长、宽增加100mm，加深300mm，平整坑底后，基底用3：7灰土人工夯实。基础安装时，基础顶面表高低于道路缘石或人行道标高100mm，以便保护基础螺栓、螺母而进行二次砼浇筑。基础下安找平后，基础回填分层回填，回填20—30mm夯实一次，夯实程度达到原状土密度的90%以上。

工序流程：测量定位→基础开挖→坑底夯实→下安基础→分层回填夯实。

4、电力电缆敷设

路灯电缆敷设前，首先对电缆的型号、电压、电流、规格进行核实，并经直流耐压试验或绝缘电阻试验合格后方可使用。电缆穿管敷设时用管内预留铁丝人工拉拽。敷设电缆应符合下列要求：

（1）电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；

（2）电缆接头良好，绝缘符合规定；

（3）电缆沟应符合要求，沟内无杂物；

（4）保护管的连接、防腐应符合规定；

5、灯杆、灯具安装

（1）灯杆安装采用起重机吊装。
