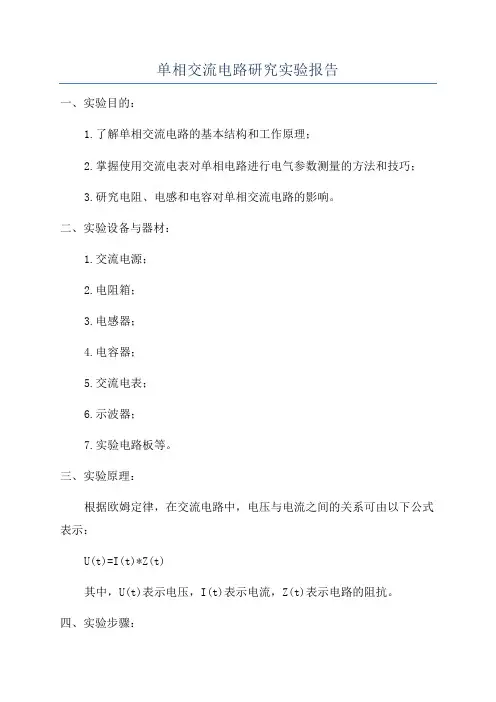

单相交流电路研究实验报告

一、实验目的：

1.了解单相交流电路的基本结构和工作原理；

2.掌握使用交流电表对单相电路进行电气参数测量的方法和技巧；

3.研究电阻、电感和电容对单相交流电路的影响。

二、实验设备与器材：

1.交流电源；

2.电阻箱；

3.电感器；

4.电容器；

5.交流电表；

6.示波器；

7.实验电路板等。

三、实验原理：

根据欧姆定律，在交流电路中，电压与电流之间的关系可由以下公式表示：

U(t)=I(t)*Z(t)

其中，U(t)表示电压，I(t)表示电流，Z(t)表示电路的阻抗。

四、实验步骤： 1.搭建单相交流电路，并确保电路连接正确；

2.使用交流电表测量电路中的电压和电流，记录测量数值；

3.分别改变电阻值、电感值和电容值，记录测量数值；

4.将测得的电压和电流波形在示波器上进行观察和记录。

五、实验结果与分析：

1.测量得到的电路中电压和电流的数值如下表所示：

元件，电压(V)，电流(A)

-------------，---------，---------

电阻，10，1

电感，15，0.9

电容，8，1.2

（在此插入示波器图像）

通过实验数据和波形图的观察分析，可以得出以下结论：

1.电阻对电流波形没有影响，电压和电流保持相位一致；

2.电感对电流波形产生相位差，电流滞后于电压；

3.电容对电压波形产生相位差，电压滞后于电流。

六、实验总结：

通过本次实验，我们深入了解了单相交流电路的基本结构和工作原理，掌握了使用交流电表对单相电路进行电气参数测量的方法和技巧。同时，通过对电阻、电感和电容对单相交流电路的影响进行研究，对交流电路的特性有了更深入的理解。

在今后的学习和实践中，我们将进一步探索和研究单相交流电路的更多特性和应用，不断提升自己的实验能力和理论水平。

[1]《电路分析基础》，张朝晖，高等教育出版社；

[2]《电路分析与设计》，罗杰斯、马库斯，电子工业出版社。

中国石油大学（华东）现代远程教育

实验报告

课程名称：电工电子学

实验名称：三相交流电路

实验形式：在线模拟+现场实践

提交形式：在线提交实验报告

学生姓名： 陈 余 学 号：00000000000年级专业层次：网络15春高起专化工工艺

学习中心： 东营直属学习中心

提交时间： 2015年 5月22日

一、实验目的

答： 1. 练习三相交流电路中负载的星形接法。

2. 了解三相四线制中线的作用。

二、实验原理

答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：

图1 星形连接的三相电路

A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载 的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：

（下标I表示线的变量，下标p表示相的变量）

在四线制情况下，中线电流等于三个线电流的相量之和，即

端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：

当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：

（2）三角形连接的负载如图2所示：

其特点是相电压等于线电压： 线电流和相电流之间的关系如下：

当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：

2.不对称三相电路

在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

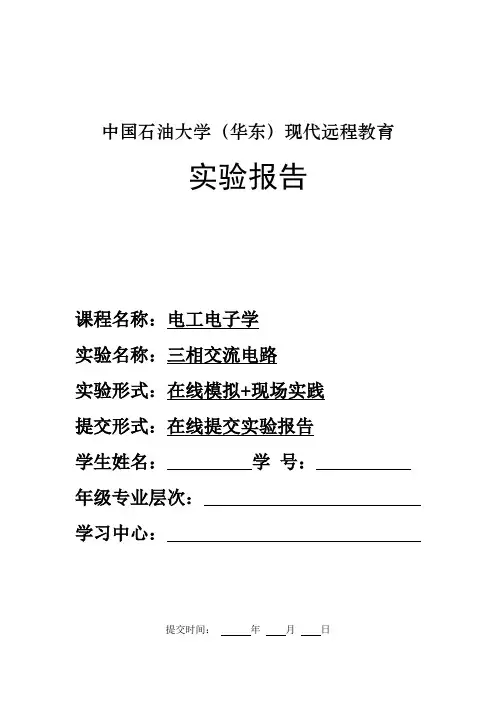

中国石油大学（华东）现代远程教育

实验报告

课程名称：电工电子学

实验名称：三相交流电路

实验形式：在线模拟+现场实践

提交形式：在线提交实验报告

学生姓名： 学 号：

年级专业层次：

学习中心：

提交时间： 年 月 日 一、实验目的

二、实验原理

三、实验设备

四、实验内容及步骤

五、实验数据及分析

六、实验结论

七、思考题

1、请问三相负载按星形或三角形连接，它们的线电压与相电压、线电流与相电流有何关系？

2、说明在三相四线制供电系统中，中线的作用是什么？

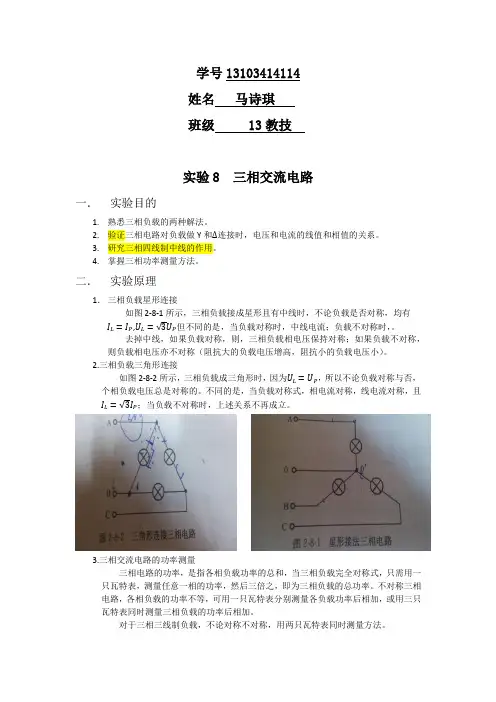

学号131****4114姓名 马诗琪

班级 13教技

实验8 三相交流电路

一． 实验目的

1.

熟悉三相负载的两种解法。

2. 验证三相电路对负载做Y和∆连接时，电压和电流的线值和相值的关系。

3. 研究三相四线制中线的作用。

4. 掌握三相功率测量方法。

二． 实验原理

1． 三相负载星形连接

如图2-8-1所示，三相负载接成星形且有中线时，不论负载是否对称，均有

𝐼𝐿=𝐼𝑃,𝑈𝐿=√3𝑈𝑃但不同的是，当负载对称时，中线电流；负载不对称时，。

去掉中线，如果负载对称，则，三相负载相电压保持对称；如果负载不对称，则负载相电压亦不对称（阻抗大的负载电压增高，阻抗小的负载电压小）。

2.三相负载三角形连接

如图2-8-2所示，三相负载成三角形时，因为𝑈𝐿=𝑈𝑃，所以不论负载对称与否，个相负载电压总是对称的。不同的是，当负载对称式，相电流对称，线电流对称，且𝐼𝐿=√3𝐼𝑃；当负载不对称时，上述关系不再成立。

3.三相交流电路的功率测量

三相电路的功率，是指各相负载功率的总和，当三相负载完全对称式，只需用一只瓦特表，测量任意一相的功率，然后三倍之，即为三相负载的总功率。不对称三相电路，各相负载的功率不等，可用一只瓦特表分别测量各负载功率后相加，或用三只瓦特表同时测量三相负载的功率后相加。

对于三相三线制负载，不论对称不对称，用两只瓦特表同时测量方法。 从理论上可以证明三相总功率等于两瓦特表测得的功率之代数和，即P=𝑃1+𝑃2

两瓦特表法适用与三角形连接负载，也适用于星形连接负载中无中线的情况。

注意：（1）用两瓦特表测量的功率，不是取其算数和而是取其代数和。当瓦特表按规定接线，而指针作偏转时，瓦特表的读数记为正值；指针作反向偏转时（负载的功率因数时，会有这种情况）应切断电源，并把瓦特表的电流线圈反转，然后在通电，此时读数记为负值。
