集成电路封装工艺流程

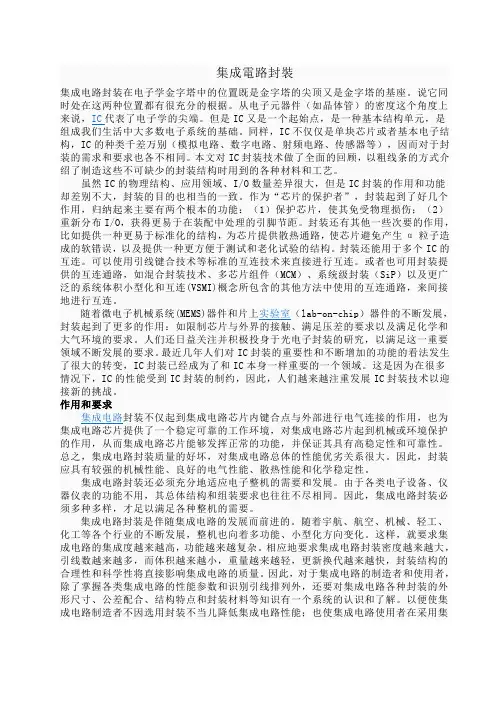

集成電路封裝

集成电路封装在电子学金字塔中的位置既是金字塔的尖顶又是金字塔的基座。说它同时处在这两种位置都有很充分的根据。从电子元器件（如晶体管）的密度这个角度上来说，IC代表了电子学的尖端。但是IC又是一个起始点，是一种基本结构单元，是组成我们生活中大多数电子系统的基础。同样，IC不仅仅是单块芯片或者基本电子结构，IC的种类千差万别（模拟电路、数字电路、射频电路、传感器等），因而对于封装的需求和要求也各不相同。本文对IC封装技术做了全面的回顾，以粗线条的方式介绍了制造这些不可缺少的封装结构时用到的各种材料和工艺。

虽然IC的物理结构、应用领域、I/O数量差异很大，但是IC封装的作用和功能却差别不大，封装的目的也相当的一致。作为“芯片的保护者”，封装起到了好几个作用，归纳起来主要有两个根本的功能：（1）保护芯片，使其免受物理损伤；（2）重新分布I/O，获得更易于在装配中处理的引脚节距。封装还有其他一些次要的作用，比如提供一种更易于标准化的结构，为芯片提供散热通路，使芯片避免产生α粒子造成的软错误，以及提供一种更方便于测试和老化试验的结构。封装还能用于多个IC的互连。可以使用引线键合技术等标准的互连技术来直接进行互连。或者也可用封装提供的互连通路，如混合封装技术、多芯片组件（MCM）、系统级封装（SiP）以及更广泛的系统体积小型化和互连(VSMI)概念所包含的其他方法中使用的互连通路，来间接地进行互连。

随着微电子机械系统(MEMS)器件和片上实验室（lab-on-chip）器件的不断发展，封装起到了更多的作用：如限制芯片与外界的接触、满足压差的要求以及满足化学和大气环境的要求。人们还日益关注并积极投身于光电子封装的研究，以满足这一重要领域不断发展的要求。最近几年人们对IC封装的重要性和不断增加的功能的看法发生了很大的转变，IC封装已经成为了和IC本身一样重要的一个领域。这是因为在很多情况下，IC的性能受到IC封装的制约，因此，人们越来越注重发展IC封装技术以迎接新的挑战。

合肥通富微电子集成电路工艺流程

集成电路是一种微型电子器件或部件，使用工艺把电路中需要的晶体管、电阻、电容和电感等元件连线布线接在一起，然后封装起来成为具有所需电路功能的微型结构。那么集成电路基本的工艺流程步骤有：

集成电路基本的工艺流程步骤

集成电路的生产流程可分为：

设计

制造

封装与测试

而其中，封装与测试贯穿了整个过程，封装与测试包括：

芯片设计中的设计验证

晶圆制造中的晶圆检测

封装后的成品测试

芯片设计中的设计验证

测试晶圆样品和集成电路封装样品，验证样品的有效性。

晶圆制造中的晶圆检测

在晶圆封装钱用机器来进行功能和电参数性能测试，等测试结果出来后，探针台会进行标记，接着会形成晶圆的 Map 图。

封装后的成品测试 在芯片完成封装后，对集成电路进行测试，主要是测试性能还有参数。这样做是为了让出厂的集成电路每一颗都能达到要求。

完好的芯片数目与最初的芯片总数之比就是集成电路的成品率，成品率影响着制造价钱，所以对半导体生成公司很重要。

集成电路封装的发展

电子工程学院

微电子0702

李晓聪（10）

集成电路芯片IC封装技术的发展

从80年代中后期开始电子产品正朝着、便携式，小型化、网络化和多媒体化方向发展，这种市场需求。对电路组装技术提出了相应的要求：单位体积信息的提(高密度化)单位时间处理速度的提高(高速化)为了满足这些要求：势必要提高电路组装的功能密度，这就成为了促进蕊片封装技术发展的最重要的因素。

一、什么是封装

封装技术其实就是一种将集成电路打包的技术。

拿我们常见的内存来说，我们实际看到的体积和外观并不是真正的内存的大小和面貌．而是内存芯片经过打包即封装后的产品。这种打包对于芯片来说是必须的，也是至关重要的。

因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。另一方面。封装后的芯片也更便于安装和运输。由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(PrintCircuil Board，印刷电路板)的设计和制造，因此它是至关重要的。封装也可以说是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强导热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁。

芯片上的接点通过导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件建立连接。因此。对于很多集成电路产品而言。封装技术都是非常关键的一环。

芯片的封装技术种类实在是多种多样。诸如DlP、QFP、TSOP、BGA、CSP、QFN等等，一系列名称看上去都十分繁杂，其实，只要弄清芯片封装发展的历程也就不难理解了。芯片的封装技术已经历经好几代的变迁，技术指标一代比一代先进，包括芯片面积与封装面积之比越来越接近。适用频率越来越高，耐温性能越来越好，以及引脚数增多。引脚间距减小．重量减小，可靠性提高，使用更加方便等等，都是看得见的变化。

二、快过时的PDIP/SOP/QFP封装

数十年来，芯片封装技术一直追随着lC的发展而发展，一代IC就有相应一代的封装技术相配合.而SMT(Surface Mount Tectlfqology，表面组装技术)的发展.更加促进芯片封装技术不断达到新的水平。六、七十年代的中、小型规模IC，曾大量使用T0型封装，后来又开发出DIP、PDIP(如图1).并成为这个时期的主导产品形式；

集成电路封装技术封装工艺流程介绍

集成电路封装技术是指将芯片封装在塑料或陶瓷封装体内，以保护芯片不受外界环境的影响，并且方便与外部电路连接的一种技术。封装工艺流程是集成电路封装技术的核心内容之一，其质量和工艺水平直接影响着集成电路产品的性能和可靠性。下面将对集成电路封装技术封装工艺流程进行介绍。

1. 芯片测试

首先，芯片在封装之前需要进行测试，以确保其性能符合要求。常见的测试包括电性能测试、温度测试、湿度测试等。只有通过测试的芯片才能进行封装。

2. 芯片准备

在封装之前，需要对芯片进行准备工作，包括将芯片固定在封装底座上，并进行金线连接。金线连接是将芯片的引脚与封装底座上的引脚连接起来，以实现与外部电路的连接。

3. 封装材料准备

封装材料通常为塑料或陶瓷，其选择取决于芯片的性能要求和封装的环境条件。在封装之前，需要将封装材料进行预处理，以确保其表面光滑、清洁，并且具有良好的粘附性。

4. 封装

封装是整个封装工艺流程的核心环节。在封装过程中，首先将芯片放置在封装底座上，然后将封装材料覆盖在芯片上，并通过加热和压力的方式将封装材料与封装底座紧密结合。在封装过程中，需要控制封装温度、压力和时间，以确保封装材料与芯片、封装底座之间的结合质量。

5. 封装测试

封装完成后，需要对封装产品进行测试，以确保其性能和可靠性符合要求。常见的封装测试包括外观检查、尺寸测量、焊接质量检查、封装材料密封性测试等。

6. 封装成品

通过封装测试合格的产品即为封装成品，可以进行包装、贴标签、入库等后续工作。封装成品可以直接用于电子产品的生产和应用。

总的来说，集成电路封装技术封装工艺流程是一个复杂的过程，需要精密的设备和严格的工艺控制。只有通过合理的工艺流程和严格的质量控制，才能生产出性能优良、可靠性高的集成电路产品。随着科技的不断进步，集成电路封装技术也在不断创新和发展，以满足不断变化的市场需求。相信随着技术的不断进步，集成电路封装技术将会迎来更加美好的发展前景。
