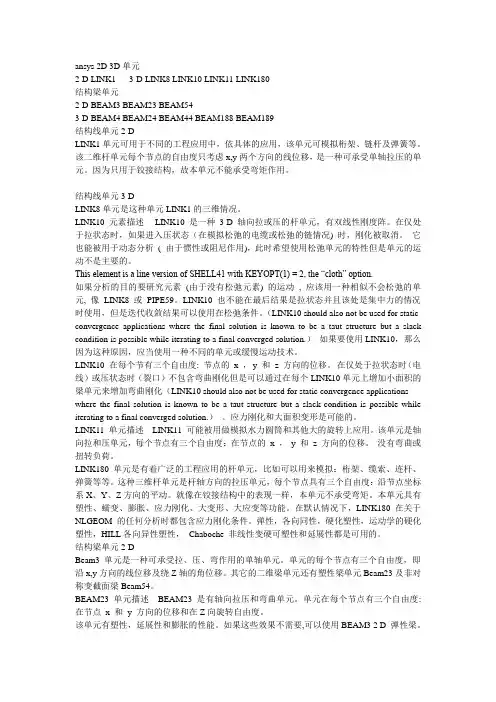

ansys 2D 3D单元
2-D LINK1 3-D LINK8 LINK10 LINK11 LINK180
结构梁单元
2-D BEAM3 BEAM23 BEAM54
3-D BEAM4 BEAM24 BEAM44 BEAM188 BEAM189
结构线单元2-D
LINK1单元可用于不同的工程应用中，依具体的应用，该单元可模拟桁架、链杆及弹簧等。该二维杆单元每个节点的自由度只考虑x,y两个方向的线位移，是一种可承受单轴拉压的单元。因为只用于铰接结构，故本单元不能承受弯矩作用。
结构线单元3-D
LINK8单元是这种单元LINK1的三维情况。
LINK10 元素描述 LINK10 是一种 3 D 轴向拉或压的杆单元，有双线性刚度阵。在仅处于拉状态时，如果进入压状态（在模拟松弛的电缆或松弛的链情况) 时，刚化被取消。 它也能被用于动态分析 ( 由于惯性或阻尼作用)，此时希望使用松弛单元的特性但是单元的运动不是主要的。
This element is a line version of SHELL41 with KEYOPT(1) = 2, the “cloth” option.
如果分析的目的要研究元素 (由于没有松弛元素) 的运动 , 应该用一种相似不会松弛的单元, 像 LINK8 或 PIPE59。LINK10 也不能在最后结果是拉状态并且该处是集中力的情况时使用，但是迭代收敛结果可以使用在松弛条件。（LINK10 should also not be used for static
convergence applications where the final solution is known to be a taut structure but a slack
condition is possible while iterating to a final converged solution.） 如果要使用LINK10，那么因为这种原因，应当使用一种不同的单元或缓慢运动技术。
ANSYS 接触属性简介 (1)
使用 ANSYS 进行接触分析时，如何正确设置接触属性以保证计算收敛和精度是一个相当复杂的问题。这里从 ANSYS 帮助文件中翻译有关内容，对不同接触单元的属性及其设置做一些简单介绍，希望对需要进行接触分析的朋友有所帮助。
以下为 ANSYS 中用于创建接触对的接触属性对话框中的标签：
Basic – 基本属性
Friction – 摩擦
Initial Adjustment – 初始调整
Misc – 杂项
Rigid target – 刚性目标
Thermal – 热
Electric – 电
Magnetic – 磁
Constraint – 约束
ID – 标识符
注解：
上述标签不是任何时候都是可用的。在 GUI 方式中出现的标签和每个标签显示的选项取决于所定义的接触对的种类，以及访问接触属性对话框的位置 (从 Contact Wizard 或 Contact Manager)。
接触属性：基本属性
基本属性标签包含有关接触行为和收敛的一般属性。 首先应该尝试使用默认设置执行接触分析，然后根据分析中遇到的具体困难和特殊情况修改设置。
使用如下问题和解答帮助确定是否需要根据特殊情况修改任何默认的设置。
这些问题只是作为一种提示，引导用户确定如何调整接触属性的设置，但并不包含这些参数的所有可能的应用。建议用户阅读有关的章节 (后面列出)，即使该问题并未直接用于你的情况。有关的章节给出了如何使用相关参数的更完整的说明。
在这一对话框中， 选项表示选择一个默认值；the factor
radio 按钮表示设置一个比例因子；the constant radio 按钮表示设置一个常数比例因子。
ansys操作笔记
Ansys参考
1.英汉参考
MURX：材料的相对磁导率
EX:杨氏弹性模量
KXXX（热导率）、NUXY(泊松比)、DENS（密度）
第一章：ansys基础
1.每个实例的的APDL命令可以直接一次性复制到ansys命令中运行。
2.不能对输出窗口中的内容进行操作，只能查看其显示的信息。
3.ansys状态栏显示材料号、单元号、实常数、坐标系号。
4.图形显示控制按钮操作：
单击动态控制按钮：左键是拖动；中间：在当前屏面视图内绕一点旋转和放大或缩小；右键：三维旋转。
增量控制：控制每次平移或旋转角度的增量。
5.实用菜单
File：
——Save as Jobname.db:以默认文件名保存当前数据库信息，其功能等同于工具栏中SA VE_DB按钮
——Save as：以用户自定义文件名存放当前数据库信息。
——Write DB log file:输出数据库文件
——Read Input from：读入命令文件，如APDL文件。
——Switch Output to：输出结果文件
——List：显示文件内容
——File Operations：设置ansys的文件属性等
——Import：导入其它CAD软件生成的实体模型文件
——Export：导出IGES格式文件。
——Report Generator：报告生成器，用户在完成有限元分析后可以用它生成一份完整的报告。 Select：选择菜单
——Entities：选择对象
——Componet Manager：组件管理器
——Everything：选择整个模型中的所有对象
——Everthing Below：选择某类对象
组件：由一系列同级别图形对象构成，例如一系列面组构成一个关于面的组件
PlotCtrl：绘图控制
——
WorkPlane：
——Offset WP to:移动工作平面到制定的位置
——Align WP With：工作平面与指定方向平行

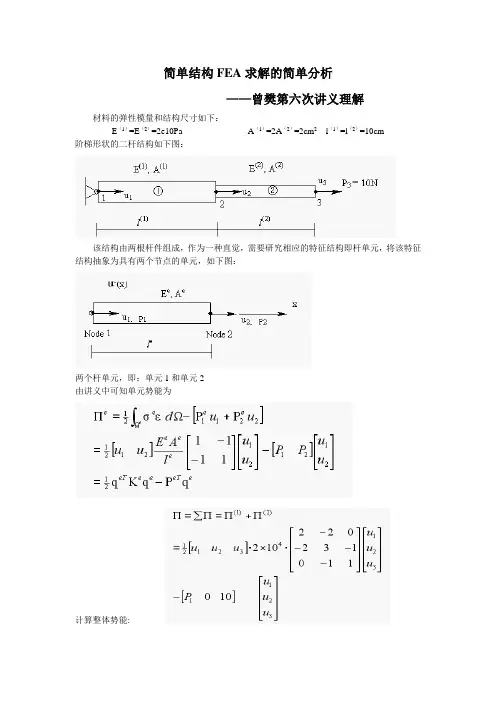

简单结构FEA求解的简单分析
——曾樊第六次讲义理解
材料的弹性模量和结构尺寸如下：
E（1）=E（2）=2e10Pa A（1）=2A（2）=2cm2 l（1）=l（2）=10cm
阶梯形状的二杆结构如下图：
该结构由两根杆件组成，作为一种直觉，需要研究相应的特征结构即杆单元，将该特征结构抽象为具有两个节点的单元，如下图：
两个杆单元，即：单元1和单元2
由讲义中可知单元势能为
计算整体势能: 边界条件为左端固定，即u1=0，将该条件带入
这时由全部节点位移[0 u2 u3]分段所插值出的位移场为全场许可位移场，由最小势能原理（即针对未知数u2和u3求一阶导师），有
可解出：u2=0.25*10-3m，u3=0.75*10-3m
计算每个单元的应变及应力
得出理论分析结果。
下面用ansys14.0建模分析阶梯杆的位移，应力和应变 看结果是否一致
已知条件：E（1）=E（2）=2e10Pa 泊送比0.3 A（1）=2A（2）=2cm2 l（1）=l（2）=10cm
约束：一端固定 单元类型：2节点梁单元188 载荷：拉力10N
由面积得出R1=0.007979m R2=0.005642
结果如下：
X方向的位移
结论：由图可知节点2和节点3出的位移分别是0.25E-03，0.751E-03与理论计算结果u2=0.25*10-3m，u3=0.75*10-3m一致
轴线方向应力图
节点2和节点3出拉应力分别为50037和100074与理论计算结果0.5*105Pa和1*105Pa一致。
