自动喷淋工作原理

自动喷淋系统工作原理

1.检测与控制系统：自动喷淋系统的核心部分是检测与控制系统，包括探测器、控制面板和相关设备。探测器可分为烟雾探测器、温度探测器和火焰探测器等。这些探测器可以根据火灾信号的类型和强度来判断火灾的发生，并向控制面板发送信号。

2.控制阀：自动喷淋系统的控制阀用于控制喷淋系统的供水和喷淋装置的工作。当控制面板接收到火灾信号后，它会向控制阀发送信号，打开阀门并启动水流。

3.喷淋装置：自动喷淋系统的喷淋装置通常由喷头和喷嘴组成。喷头上安装有喷嘴和喷孔，当喷淋装置启动时，通过水流的压力，水会从喷孔中喷出，形成雾状或直接喷射到着火点附近。这种方式可以快速散热，降低着火点的温度。

4.储水装置：自动喷淋系统需要一个足够的储水量来满足其喷淋需求。一般来说，储水装置包括水箱和水泵。当控制面板发送信号后，水泵会启动，并将水从水箱中抽出，供应给喷淋装置进行喷淋灭火。

5.辅助设备：自动喷淋系统还需要一些辅助设备来确保其正常工作。这些设备包括压力传感器、水流监测器、压力开关和报警装置等。压力传感器用于测量喷淋系统中的水压，确保喷淋装置始终能够提供足够的水流。水流监测器用于监测水流的流量和速度，以便及时发现仓库中的火灾。

1.火灾报警：当火灾发生时，探测器会检测到火灾信号并向控制面板发送信号。

2.控制面板处理：控制面板接收到信号后，会根据预设的设置计算火灾的严重程度，并做出相应的决策。 3.控制阀打开：控制面板向控制阀发送信号，打开阀门，使水流进入喷淋系统。

4.水泵启动：控制阀打开后，水泵会启动，将水从水箱中抽出，并通过管道输送到喷淋装置。

5.喷淋装置工作：当水流进入喷淋装置时，喷淋装置就会开始喷淋水雾或直接喷射水流到火灾现场。水雾能吸收热量并冷却火灾现场，直接喷射水流能迅速灭火。

6.灭火完成：火灾被控制后，系统会自动停止喷淋和水泵工作，但探测器会持续监测火灾现场，以确保没有火势重新燃起。

废气喷淋塔工作原理

Document number【980KGB-6898YT-769T8CB-246UT-18GG08】 废气喷淋塔相关介绍

工作原理：废气净化喷淋塔主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流至塔底循环使用。净化后的酸雾废气达到地方排放标准的排放要求，低于国家排放标准。

1.除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%;

2.设备占地少，安装方便;

3.耗水、耗电指标较低;

4.耐腐蚀、不磨损，使用寿命长;

5.设备运行可靠，维护简单、方便

三 废气喷淋塔的结构

喷淋塔内填料层作为气液两相间接触构件的传质设备。 填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

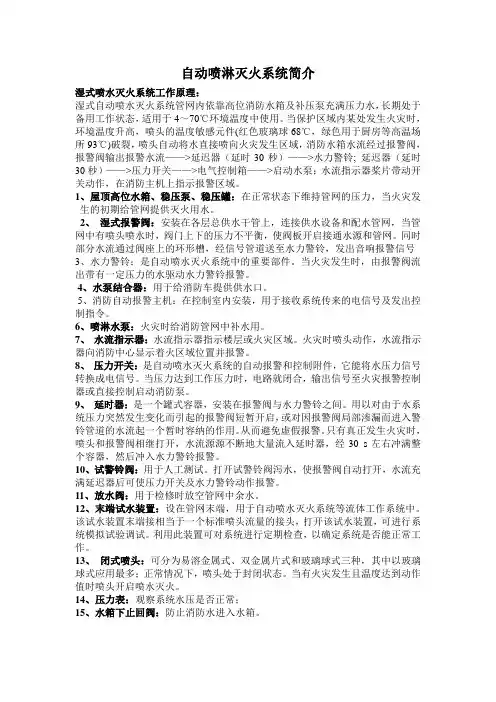

自动喷淋灭火系统简介

湿式喷水灭火系统工作原理：

湿式自动喷水灭火系统管网内依靠高位消防水箱及补压泵充满压力水，长期处于备用工作状态，适用于4～70℃环境温度中使用。当保护区域内某处发生火灾时，环境温度升高，喷头的温度敏感元件(红色玻璃球68℃，绿色用于厨房等高温场所93℃)破裂，喷头自动将水直接喷向火灾发生区域，消防水箱水流经过报警阀，报警阀输出报警水流——>延迟器（延时30秒）——>水力警铃; 延迟器（延时30秒）——>压力开关——>电气控制箱——>启动水泵；水流指示器桨片带动开关动作，在消防主机上指示报警区域。

1、屋顶高位水箱、稳压泵、稳压罐：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。

2、 湿式报警阀：安装在各层总供水干管上，连接供水设备和配水管网，当管网中有喷头喷水时，阀门上下的压力不平衡，使阀板开启接通水源和管网。同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号

3、水力警铃：是自动喷水灭火系统中的重要部件。当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。

4、水泵结合器：用于给消防车提供供水口。

5、消防自动报警主机：在控制室内安装，用于接收系统传来的电信号及发出控制指令。

6、喷淋水泵：火灾时给消防管网中补水用。

7、 水流指示器：水流指示器指示楼层或火灾区域。火灾时喷头动作，水流指示器向消防中心显示着火区域位置并报警。

8、 压力开关：是自动喷水灭火系统的自动报警和控制附件，它能将水压力信号转换成电信号。当压力达到工作压力时，电路就闭合，输出信号至火灾报警控制器或直接控制启动消防泵。

9、 延时器：是一个罐式容器，安装在报警阀与水力警铃之间。用以对由于水系统压力突然发生变化而引起的报警阀短暂开启，或对因报警阀局部渗漏而进入警铃管道的水流起一个暂时容纳的作用。从而避免虚假报警。只有真正发生火灾时，喷头和报警阀相继打开，水流源源不断地大量流入延时器，经30 s左右冲满整个容器，然后冲入水力警铃报警。

湿式自动喷水灭火系统的主要部件

湿式自动喷水灭火系统是一种应用广泛的固定式灭火系统。该系统管网内依靠高位消防水箱而充满压力水，长期处于备用工作状态，适用于4～70℃环境温度中使用。当保护区域内某处发生火灾时，环境温度升高，喷头的温度敏感元件(玻璃球)破裂，喷头自动将水直接喷向火灾发生区域，消防水箱水流流经过报警阀，报警阀输出报警水流——>延迟器（延时30秒）——>水力警铃;

延迟器（延时30秒）——>压力开关——>电气控制箱——>启动水泵；

手动按钮——>电气控制箱——>启动水泵；

火灾传感器——>火灾收信机——>电气控制箱——>启动水泵；

水流指示器——>火灾收信机（消防中心）——>电气控制箱——>启动水泵。

湿式喷水灭火系统主要由以下几部分构成。

(1) 水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。

(2) 水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。警铃流量等于或大于一个喷头的流量时立即动作。

(3) 湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。

(4) 消防水泵结合器：用于给消防车提供供水口。

(5) 火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。

(6) 压力罐（未设置）：用于自动启动消防水泵。当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。当管网水压达到设定值后消防水泵停止供水。

(7) 消防水泵：给消防管网中补水用。

(8) 闭式喷头：可分为易溶金属式、双金属片式和玻璃球式三种，其中以玻璃球式应用最多；正常情况下，喷头处于封闭状态。当有火灾发生且温度达到动作值时喷头开启喷水灭火。
