主变保护整定计算

孟加拉锡莱特150MW简单循环燃气工程

继电保护定值计算书

陕西超越电力科技有限责任公司

2011年9月 西安

批准：

审核：

校核：

编制：

目 录

第一章 短路电流计算…………………………………………….……….……1

第二章 主变保护整定计算……………………………….…………….9

第三章 高厂变保护定值计算………………………………………...14

第四章 低厂变保护整定计算…………………….………………………...18

第五章6kV 电动机保护计算………………………………………….…….20

第六章 隔离变SFC保护定值计算………………………………….…….21

第七章 励磁变保护定值计算…………………..………………….….…….23

第八章 保护定值清单……………………….………….………….……...…..24

第九章 保护出口说明…………………….………….………….……...……..29

1 第一章 短路电流计算

计算基本条件：Sj=100MVA

Uj=Ue

132kV母线短路容量：Sd=4500MVA

1、 建立阻抗网络图

本站短路计算阻抗网络图

其中：XS—表示系统阻抗

XT—表示升压变阻抗

XG—表示发电机阻抗

XT1—表示高厂变阻抗

XT11—表示1#低厂变阻抗

XT12—表示2#低厂变阻抗

2、 计算各元件阻抗标幺值

2.1计算系统阻抗XS

错误!未找到引用源。

2.2计算升压变阻抗XT

错误!未找到引用源。

2.3计算大电机阻抗XG

错误!未找到引用源。0.09

2.4计算高厂变阻抗XT1

2 错误!未找到引用源。0.6

2.5计算低厂变阻抗XT11、XT12

错误!未找到引用源。=4

3、计算K1点三相短路电流

第３０卷第３期　２０１１年９月　青海电力　

ＱＩＮＧＨＡＩ　ＥＬＥＣＴＲＩＣ　ＰＯＷＥＲ　Ｖｏ１．３０　Ｎｏ．３　Ｓｅｐ．，２０１１　

微机型主变差动保护定值的整定计算　

及调试中注意的问题　

李银业，黄洪军，杨成岩　

（海西供电公司，青海格尔木８１６０００）　

摘要：变压器接线为Ｙ　／Ｙ／Ａ一１１和Ｙ／Ａ一１１的微机型差动保护，星形侧ＣＴ二次接线由三角形接线改　

为星形接线后，不同厂家对主变差动保护装置的补偿方式存在差异，通过分析找到了不同补偿方式下主变差　动保护定值整定计算及调试的方法。　关键词：变压器；差动保护；整定计算；调试　

中图分类号：ＴＭ４１１　．３；ＴＭ７７１　文献标识码：Ｂ　文章编号：１００６—８１９８（２０１１）０３—００２４—０３　

Ｆｉｘｅｄ　Ｖａｌｕｅ　Ｓｅｔｔｉｎｇ　Ｃａｌｃｕｌａｔｉｏｎ　Ｄｅｂｕｇｇｉｎｇ　Ｐｒｏｂｌｅｍｓ　ｏｆ　

Ｍｉｃｒｏｃｏｍｐｕｔｅｒ　Ｔｙｐｅ　Ｍａｉｎ　Ｔｒａｎｓｆｏｒｍｅｒ　Ｄｉｆｅｒｅｎｔｉａｌ　Ｐｒｏｔｅｃｔｉｏｎ　

ＬＩ　Ｙｉｎ－ｙｅ，ＨＵＡＮＧ　Ｈｏｎｇ－ｊｕｎ，ＹＡＮＧ　Ｃｈｅｎｇ－ｙａｎ　

Ａｂｓｔｒａｃｔ：ｗｈｅｎ　ｔｈｅ　ｓｔａｒ　ｓｉｄｅ　ＣＴ　ｓｅｃｏｎｄａｒｙ　ｗｉｒｉｎｇ　ｏｆ　ＹＮ／Ｙ／△－１　１　ａｎｄ　Ｙ／Ａ－１　１　ｍｉｃｒｏｃｏｍｐｕｔｅｒ　ｔｙｐｅ　ｔｒａｎｓｆｏｒｍｅｒ　ｄｉｆ－　

ｆｅｒｅｎｔｉａｌ　ｐｒｏｔｅｃｔｉｏｎ　ｃｈａｎｇｉｎｇ　ｆｒｏｍ　ｄｅｌｔａ　ｉｎｔｏ　ｓｔａｒ　ｗｉｒｉｎｇ，ｔｈｅ　ｍａｉｎ　ｔｒａｎｓｆｏｒｍｅｒ　ｄｉｆｅｒｅｎｔｉａｌ　ｐｒｏｔｅｃｔｉｏｎ　ｃｏｍｐｅｎｓａｔｉｏｎ　ｍｏｄｅ　ｈａｓ　ｄｉｓｔｉｎｃｔｉｏｎ　ｂｅｃａｕｓｅ　ｏｆ　ｄｉｆｅｒｅｎｔ　ｐｒｏｄｕｃｅｒｓ，ｔｈｒｏｕｇｈ　ａｎａｌｙｚｉｎｇ　ｔｈｅ　ｐａｐｅｒ　ｆｉｎｄｓ　ｏｕｔ　ｆｉｘｅｄ　ｖａｌｕｅ　ｓｅｔｔｉｎｇ　ｃａｌｅｕｌａ—　

35kv变电所微机保护定值整定计算

一、301#、302#(供1#、2#主变)盘保护整定计算

1、过流保护整定计算

1.1、动作电流

式中：

---过流保护继电器动作电流值；

---接线系数，当继电器接于相上为1，接于相差为 ；

----可靠系数1.3～1.5，取1.5；

---- SF9-8000/10变压器一次侧额定电流；

----电流互感器的变比，＝150/5＝30。

取过流保护继电器动作电流＝7.5A，则一次动作电流为7.5×30＝

225A。

1.2.动作时限

取动作时限为1.1s。

1.3.灵敏度校验

式中：----灵敏度系数；

---过流保护继电器动作电流值；

--- SF9-8000/10变压器二次侧发生短路时的两相(折算35kv

侧)短路电流。

2、过负荷保护整定计算

2.1、动作电流

按躲过变压器的额定电流进行整定。

式中：

---过负荷保护动作电流值；

---可靠系数，取1.05～1.1；

--- SF9-8000/10变压器一次侧额定电流；

---电流互感器的变比，＝150/5＝30。

取过负荷保护动作电流＝5.5A，则一次动作电流为5.5×30＝165A.

2.2.动作时限

取动作时限为6s。3、301#、302#（供1#、2#主变）盘（CAT211)保护定值表

3.1 装置定值整定

序号定值名称整定值动作时限备注

1过流Ⅰ段定值7.5安培1.1秒过流Ⅰ段定值投

入

3过负荷定值5.5安培6秒过负荷定值投入

二、001#、002#进线盘保护整定计算

10kv母线两个回路进线盘只设速断（过流Ⅰ段）保护，则速断保护整定

计算如下：

1、短路速断保护整定：

1.1、动作电流

按躲过系统最大运行方式下变压器低压侧三相短路时流过高压侧的短路

电流来整定，保护动作电流

，取14A

式中：

---速断保护继电器动作电流值；

---接线系数，当继电器接于相上为1，接于相差为 ；

----可靠系数，取1.2～1.3；

---- SF9-8000/10变压器二次侧发生短路时的三相(折算35kv侧)短路

仅供个人参考

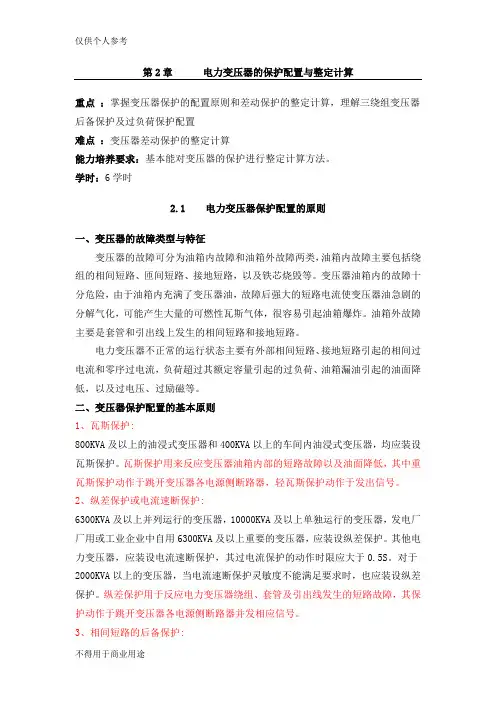

不得用于商业用途 第2章 电力变压器的保护配置与整定计算

重点 ：掌握变压器保护的配置原则和差动保护的整定计算，理解三绕组变压器后备保护及过负荷保护配置

难点 ：变压器差动保护的整定计算

能力培养要求：基本能对变压器的保护进行整定计算方法。

学时：6学时

2.1 电力变压器保护配置的原则

一、变压器的故障类型与特征

变压器的故障可分为油箱内故障和油箱外故障两类，油箱内故障主要包括绕组的相间短路、匝间短路、接地短路，以及铁芯烧毁等。变压器油箱内的故障十分危险，由于油箱内充满了变压器油，故障后强大的短路电流使变压器油急剧的分解气化，可能产生大量的可燃性瓦斯气体，很容易引起油箱爆炸。油箱外故障主要是套管和引出线上发生的相间短路和接地短路。

电力变压器不正常的运行状态主要有外部相间短路、接地短路引起的相间过电流和零序过电流，负荷超过其额定容量引起的过负荷、油箱漏油引起的油面降低，以及过电压、过励磁等。

二、变压器保护配置的基本原则

1、瓦斯保护:

800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。

2、纵差保护或电流速断保护:

6300KVA及以上并列运行的变压器，10000KVA及以上单独运行的变压器，发电厂厂用或工业企业中自用6300KVA及以上重要的变压器，应装设纵差保护。其他电力变压器，应装设电流速断保护，其过电流保护的动作时限应大于0.5S。对于2000KVA以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。纵差保护用于反应电力变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电源侧断路器并发相应信号。

3、相间短路的后备保护: 仅供个人参考

不得用于商业用途 相间短路的后备保护用于反应外部相间短路引起的变压器过电流，同时作为瓦斯仅供个人参考
