FTTH施工规范
随着三大运营商的全业务运营，市场竞争日趋猛烈，而宽带市场已成为各运营商竞争的要紧战场。
2 .FTTH的施工流程
Home
主干 配线光缆 入户蝶形光缆
施工阶段 业务开通阶段 OLT 机房 光交or接头盒
楼道分光器
工程界面 主干光缆子系统
a.由连接光分路器与中心机房的光缆与配件构成
b.包含光缆接头盒、光缆交接箱、配线箱、ODF。
FTTH ODN 基础网络
配线光缆子系统
a.由楼道光纤配线箱，连接楼道配线箱与光分配点的光缆、分光器及光缆连接配件构成。
b.能够是光缆接头盒、光缆交接箱、ODF等。
c.通常不直接入户 引入光缆子系统
a.由连接用户光纤终端插座与楼道光纤分配箱的光缆及配件构成
b.直接入户的光缆 机房
a.OLT 与ODF
b.分光器
c.跳线管理 ONT
ODOL机房
光缆终端子系统
a.独立的需要设置终端设备的区域。
b.由光纤端接插座、面板、连接到终端设备(ONU)的超强抗挠、抗压的光纤跳线构成。 3 FTTH网络规模覆盖的放号模式

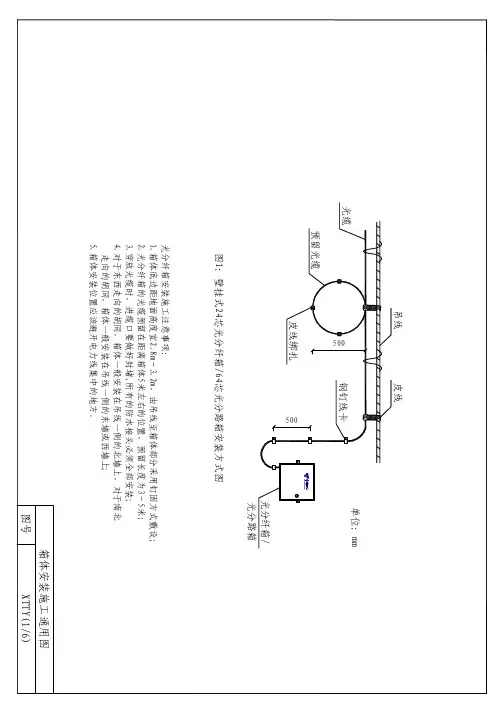

3.1楼道入户施工方法
通常OLT距离ONU比较远，OLT覆盖范围大，用户不明确。网络建设需要分阶段进行，施工阶段将光纤布放到用户邻近，待用户有业务需求时再成端。
通常使用分散分光的方案（分光器分散放置），以最小成本实现最大范围的光纤覆盖，降低初始投资成本与减少盲目投资费用，提高用户业务待装效率。下面提供几种不一致的放号模式，要根据不一致情况来选择。
a．不放置入户蝶形光缆
关于新建楼房, 施工阶段完成从OLT机房到楼道光纤分配箱（已内置分光器）的线路，并安装好分光器，入户蝶形光缆并不放置，并测试与验收。当用户需要开通业务时才从楼道光分配箱拉入户蝶形光缆入户，并在入户蝶形光缆两端现场制作缆SC直插型光纤机械连接器与器光信息面板成端，测试并推断线路合格，安装与开通ONU。
b. 入户蝶形光缆拉到用户天花板的上端
关于FTTO光纤到办公室，可将入户蝶形光缆在楼房建设阶段从楼道光纤分配箱拉到用户室外的天花板上，并盘留一定长度，但入户蝶形光缆两端都暂不成端。当用户开通业务时，社区经理把光缆入户且在楼道光纤分配箱与用户室内现场制作插头插座，测试并推断线路合格，安装与开通ONU。
c. 入户蝶形光缆直接入户但暂时不成端（也叫放装方式）
关于新建楼房（特别是没有装修的毛坯房），可将入户蝶形光缆在楼房建设阶段从楼道光纤分配箱拉到用户室内的弱电箱或者者书房，但入户蝶形光缆两端（接分光器插头与户内光信息面板插座）都暂不成端，注意在用户弱电箱里面或者光光信息面板盒里面盘留1米左右光缆。当用户开通业务时，客户经理带上工具与光连接器件在楼道分配箱与用户室内现场制作插头插座，测试并推断线路合格，安装与开通ONU。
若施工时把入户蝶形光缆拉到弱电箱内并盘留一定长度，但用户开通时需要另定ONU位置，比如放到书房。能够用光纤机械冷接子或者者光纤机械冷接子保护盒将入户蝶形光缆经PVC管延长到指定位置，然后再做光信息面板，入户蝶形光GGP高强度光纤跳线连接ONU与光信息面板。
d. 入户蝶形光缆直接入户只在楼道光纤分配箱成端
类似于方案c，施工时入户蝶形光缆的户内不成端，只在楼道光纤分配箱里面成端。当有业务时，社区经理带上工具盒光连接器到用户家里现场端接L型一体化光纤机械接续插座，然后测试推断合格，安装与开通ONU。
e. 入户蝶形光缆直接入户并成端：
关于新建带装修的楼房，可将入户蝶形光缆在楼房建设阶段从楼道光纤分配箱铺设到用户室内的弱电箱或者者书房，入户蝶形光缆两端（接分光器插头与L型一体化光纤机械接续插座）都成端，注意在用户弱电箱里面或者者光信息面板里盘留1米左右光缆，光信息面板上标有清晰地提示语句，防止用户损坏。测试合格为止。
当用户开通业务时，客户经理现场安装与开通ONU。
f.关于老区旧楼的光纤入户方案
线路覆盖到楼道光纤分配箱，并放置分光器。通常在用户开通业务时才放置入户蝶形光缆。能够通过明槽或者者在本身已有的管道中放置入户蝶形光缆。当在已有的管道中放置入户蝶形光缆时 能够使用质量好的带钢丝加强芯的高机械强度入户蝶形光缆，或者选择低摩擦系数光缆，施工时建议在缆上涂上纳米型线缆润滑剂以减低摩擦系数。
总结：a与b适合用于用户不明确的预覆盖模式，但后期入户线缆铺设施工不方便；c与d比较折中且不管用户明确还是不明确都能够实施，最大限度地降低成本又达到覆盖的效果；e方法一次到位，适合用户非常明确的场景，但用户入住后容易损坏光缆与光信息面板。 总之，各类方法需要根据不一致场景来灵活运用，不可一刀切。
3.2架空入户施工方法
使用自承式蝶形光缆入户时，入户光缆金属加强件与光缆剥离、剪断，金属加强件通过收紧器固定入户光缆挂钩（电杆用）上。同样，在用户端将金属加强件通过收紧器固定在入户光缆挂钩（墙面用）上，剩余光缆剥离金属吊线后，非金属光缆单元部分引入室内。入户光缆引入室内的部分使用L型一体化光纤机械接续插座成端于光纤信息面板内。

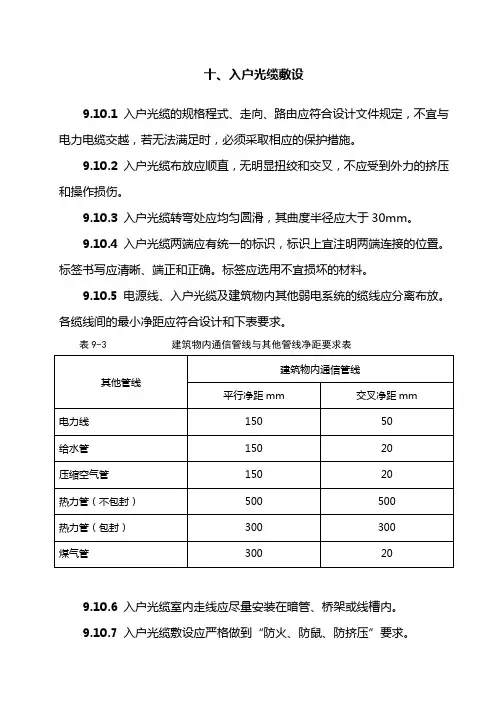

3.3管道入户施工方法
常用管道入户的方式有：地下管道、墙面钻孔、走雨水管道、走空调排水管、走室内踢脚线等。
当在已有的管道中放置皮线缆时能够使用质量好的带钢丝加强芯的高机械强度入户蝶形光缆，或者选择低摩擦系数光缆，施工时建议在缆上涂上纳米型线缆润滑剂以减低摩擦系数。
4. FTTH冷接器件操作要点
4.1光纤机械冷接子
4.2 SC直插型光纤机械连接器
4.3 L型一体化光纤机械接续插座
5.FTTH ODN线路测试及保护
5.1网络参数
GPON的各类网络参数（参考ITU-T G.984-2）：
ODN网络PMD(物理媒体独立层)的参数
光纤类型(推荐 G.652)
等级 单位 衰减范围（推荐G.982)
A级 dBm 5~20
B级 dBm 10~25
C级 dBm 15~30
GPON网络各类参数指标(上下行速率1.25/2.5G)：
ODN等级 A B C
OLT 发射（单位：dBm)
平均发射功率（最小） 0 5 3
平均发射功率（最大） 4 9 7
ONU接收（单位：dBm)
最小灵敏度 -21 -21 -28
ONU发射（单位：dBm)
平均发射功率（最小） -3 -2 2
平均发射功率（最大） 2 3 7
OLT接收（单位：dBm) 最小灵敏度 -24 -28 -29
通常来说GPON同意的链路插入损耗能够达到31dB以上（OLT最小同意灵敏度减去ONU最小平均发射功率所得值）
G-EPON网络各类参数指标：
GEPON 1000BASE-PX20-D 1000BASE-PX10-D 1000BASE-PX20-U 1000BASE-PX10-U
OLT(单位：dBm)
平均发射功率 +2~+7 -3~+2
最大同意灵敏度 -27 -24
ONU(单位：dBm)
平均发射功率 -1~+4 -1~+4
最大同意灵敏度 -24 -24
根据PON设备的各类参数，假如PON设备使用1000BASE-PX20D, ODN同意链路插入损耗通常在28dB，最大传输距离为20km. 关于某些PON设备使用1000BASE-PX10收发器，其最大传输距离为10km, ODN同意链路插入损耗通常在24dB.
波长范围：
上行：1260~1360nm
下行：1480~1500nm （CATV:1550nm）
5.2仪器仪表的选择：
PON专用OTDR
光源及光功率计
对光纤线路的测试分两部分：分段衰减测试与全程衰减测试
1.使用OTDR对每段光链路进行测试。测试时将光分路器从光线路中断开，分段对光纤段长逐根进行测试，测试内容包含在1310nm波长的光衰减与每段光链路的长度，并将测得数据记录在案，作为工程验收的根据。
2.全程衰减测试使用光源、光功率计，对光链路用1310nm、1490nm与1550nm波长进行测试，包含活动光连接器、光分路器、接头的插入衰减。同时将测得数据记录在案，作为工程验收的根据。测试时应该注意方向性，即上行方向（ONU往OLT机房端）使用1310nm测试，下行方向（OLT机房往ONU端）使用1490nm与1550nm进行测试。不提供CATV时，能够不对1550nm进行测试。
5.3典型PON网络结构图
在PON网络的部署中，分光器放置根据用户与局方机房的分布有不一致的方式。不管使用何种方式，放置分光器尽量做到下列几条原则：
▪ 便于日后的保护管理
▪ 提高分光器端口的使用率
▪ 节约投资，减少光缆使用量
▪ 便于网络的升级
下面介绍一下在PON网络中几种典型的分光器放置：
5.3.1分光器集中分光集中放置（1级分光）
分光器放置在中心机房(靠近OLT) 使用该组网结构通常来说中心机房与用户侧的距离比较近，这里中心机房也能够是小区机房，小区住宅用户密度通常也较高。
分光器集中放置在用户侧（靠近ONU）
中心机房与用户侧的距离比较远。用户侧的FDH通常为能够放置多个分光器的室外光分配箱，也能够是大楼内的ODF架
5.3.2分光器集中分光分散放置（1级分光） 分光器集中分光集中放置在机房
分光器集中分光集中放置在用户侧
这种PON网络结构图中心机房与用户的距离比较远，用户数不是非常密集。这里FDH为能够容纳1个分光器室内型的光分配箱。
该PON的网络结构实际上与分光器集中放置在用户侧本质上是一样的。
5.3.3分光器分散放置（2级分光）
2级分光能够有多种组合，典型的组合
G-EPON：1x4+1x8, 1x2+1x16
GPON ：1x8+1x8 , 1x4+1x16
第1级分光器能够集中放置在中心机房或者者OSP的光交接箱里，也能够分散放置在OSP接头盒里。第2级分光器放置在靠近用户侧FDH或者者接头盒内。
分光器集中分光分散放置在用户侧
分光器分散放置（2级分光）
