相控阵雷达原理

相控阵雷达的工作原理

相控阵雷达是一种利用相位控制技术实现方向控制和波束形成的雷达系统。它由一组发射和接收单元组成，每个单元都有一个发射/接收模块，能够实现相位控制和波束形成。

在工作时，相控阵雷达首先通过控制每个发射单元的发射时刻和相位，使得它们同时发射雷达信号。这样可以形成一个相干的波前，并且具有较高的能量集中度。接下来，通过控制每个接收单元的接收时刻和相位，使得它们对回波信号进行相干合成。

相控阵雷达的工作原理主要包括以下几个步骤：

1. 相控天线阵列：相控阵雷达的关键是天线阵列，它由大量发射与接收单元组成，并排列成矩阵状。每个单元有一个发射器和一个接收器，可以单独控制其相位和时延。

2. 发射信号时延：根据要检测的目标方向，计算出每个发射单元到目标的传播时间，并进行精确的时延控制。通过使得每个发射单元的信号到达目标的时间相同，就可以形成一个合成波前。

3. 发射信号相位控制：除了时延控制外，每个发射单元还需要控制发射信号的相位。根据目标方向的角度，计算出每个单元的发射信号相位，使得各个单元的发射信号形成相干叠加。

4. 回波信号接收：接收信号与发射信号相似，但经过目标的散射和传播后会发生相位和时延的变化。接收单元首先对回波信号进行采样，并对每个接收单元的信号进行时延和相位调整，以保持相干性。

5. 相干合成：接收到的经过调整的回波信号通过相干合成，即对各个接收单元的信号进行加权和求和。这样可以增强目标信号的能量，从而提高雷达的灵敏度和分辨率。

通过以上步骤，相控阵雷达实现了对目标的方向控制和波束形成。它可以快速扫描、精确定位目标，并具有较高的抗干扰能力。因此，在军事、航空、天文等领域得到广泛应用。

相控阵雷达系统的设计与分析

- 1 - 第三章 相控阵雷达信号处理单元系统设计

一部先进的雷达必定要具有先进的信号处理系统。由于相控阵雷达要处理多批、高速目标，因此对信号波形设计与处理设备提出了更多、更高的要求。与相控阵天线波束扫描的灵活性与自适应能力相适应，信号处理机应具有更强的自适应信号处理能力。相控阵天线的多通道特性使相控阵雷达信号处理机具有多通道并行处理的特点。

本章首先讨论本相控阵雷达信号处理单元系统要求，由此来决定用DSP来进行信号处理的必需条件;然后介绍了AD公司的DSP芯片ADSP一21060;充分利用ADSP一21060支持多处理器并行计算的特点，提出了一种由4片ADSP一21060构成的并行计算网格结构，并将它与传统的共享总线结构相比较:接着给出了系统整体结构图，讨论了它的基本工作原理。最后提出了基于边界扫描的可测性设计在雷达信号处理单元上的实现。

3.1 相控阵雷达信号处理单元系统分析

本文研究的相控阵雷达是固定式多目标单脉冲体制测量雷达，主要用来完成某战术导弹试验和火控雷达精度实验中的多个目标的跟踪测量任务。它具备自动搜索、截获和跟踪多目标，具有较强的低空跟踪性能，能提供多种探测波形和与之相对应的应答式、反射式、应答和反射混合等多种工作方式，以便达到最大的跟踪距离和最佳的分辨率。雷达视频信号处理单元用来完成雷达系统的双三通道距离信息和角误差信息的提取工作。其承担的主要的信号处理任务如下:

 恒虚警率(CA—CFAR和自适应CFAR)处理;

 双门限检测(CA—CFAR检测器和自适应CFAR检测器);

 动目标显示(数字双脉冲单对消DMTI);

 动目标检测(DMTD:8点FFT和恒虚警率处理);

 角误差信号处理。

3.1.1视频信号处理单元技术指标

根据雷达战术和技术指标的要求，可得到视频信号处理系统的有关技术指标如下:

(1) A/D采样频率和量化字长:

第1篇

随着医疗技术的不断发展，医院对于设备的要求越来越高，特别是在医疗成像领域。相控阵雷达作为一种先进的成像技术，在医疗领域展现出巨大的应用潜力。本文将针对医院相控阵雷达解决方案进行详细阐述，包括技术原理、应用场景、系统设计、性能优化等方面。

一、引言

相控阵雷达（Phased Array Radar）是一种利用多个天线单元，通过电子方式实现波束的快速扫描和聚焦的技术。相比传统的机械扫描雷达，相控阵雷达具有扫描速度快、抗干扰能力强、体积小、重量轻等优点。在医疗领域，相控阵雷达可应用于心脏成像、肿瘤检测、血管成像等方面，具有极高的应用价值。

二、相控阵雷达技术原理

相控阵雷达的基本原理是利用多个天线单元形成阵列，通过电子方式控制各个天线单元的相位，从而实现波束的聚焦和扫描。以下是相控阵雷达技术原理的详细解析：

1. 天线单元：相控阵雷达由多个天线单元组成，每个单元可以发射和接收电磁波。天线单元的排列方式可以是线性、平面或三维。

2. 相位控制：通过控制各个天线单元的相位，可以实现波束的聚焦和扫描。相位控制通常采用数字信号处理器（DSP）实现。

3. 波束合成：将各个天线单元发射的电磁波进行合成，形成具有特定方向和强度的波束。

4. 波束扫描：通过改变各个天线单元的相位，实现波束在空间中的快速扫描。

5. 信号处理：接收到的回波信号经过信号处理，提取出有用的信息，如距离、速度、角度等。

三、医院相控阵雷达应用场景

1. 心脏成像：相控阵雷达可应用于心脏成像，通过测量心脏各部位的运动速度和方向，实现心脏的动态成像。

2. 肿瘤检测：相控阵雷达可应用于肿瘤检测，通过测量肿瘤的回波信号，实现肿瘤的定位和大小测量。 3. 血管成像：相控阵雷达可应用于血管成像，通过测量血管的血流速度和方向，实现血管的动态成像。

4. 呼吸系统成像：相控阵雷达可应用于呼吸系统成像，通过测量肺部的回波信号，实现肺部的动态成像。

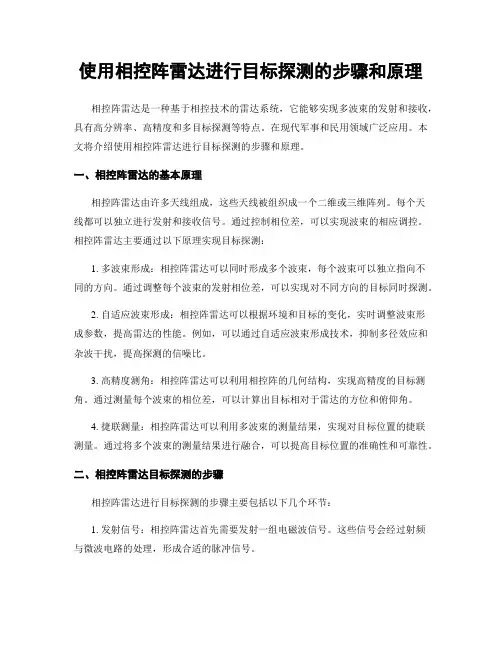

使用相控阵雷达进行目标探测的步骤和原理

相控阵雷达是一种基于相控技术的雷达系统，它能够实现多波束的发射和接收，具有高分辨率、高精度和多目标探测等特点。在现代军事和民用领域广泛应用。本文将介绍使用相控阵雷达进行目标探测的步骤和原理。

一、相控阵雷达的基本原理

相控阵雷达由许多天线组成，这些天线被组织成一个二维或三维阵列。每个天线都可以独立进行发射和接收信号。通过控制相位差，可以实现波束的相应调控。相控阵雷达主要通过以下原理实现目标探测：

1. 多波束形成：相控阵雷达可以同时形成多个波束，每个波束可以独立指向不同的方向。通过调整每个波束的发射相位差，可以实现对不同方向的目标同时探测。

2. 自适应波束形成：相控阵雷达可以根据环境和目标的变化，实时调整波束形成参数，提高雷达的性能。例如，可以通过自适应波束形成技术，抑制多径效应和杂波干扰，提高探测的信噪比。

3. 高精度测角：相控阵雷达可以利用相控阵的几何结构，实现高精度的目标测角。通过测量每个波束的相位差，可以计算出目标相对于雷达的方位和俯仰角。

4. 捷联测量：相控阵雷达可以利用多波束的测量结果，实现对目标位置的捷联测量。通过将多个波束的测量结果进行融合，可以提高目标位置的准确性和可靠性。

二、相控阵雷达目标探测的步骤

相控阵雷达进行目标探测的步骤主要包括以下几个环节：

1. 发射信号：相控阵雷达首先需要发射一组电磁波信号。这些信号会经过射频与微波电路的处理，形成合适的脉冲信号。 2. 波束形成：发射的信号进入相控阵雷达的阵列天线，通过调控每个天线的发射相位和幅度，形成多个波束。每个波束可以独立指向不同的方向。

3. 目标回波接收：当发射的信号遇到目标时，会被目标反射回来，形成回波。相控阵雷达的阵列天线接收并采集回波信号，并将其传送到接收机。

4. 信号处理：接收机对接收到的回波信号进行放大、滤波和混频等处理。然后，利用自适应波束形成技术，抑制干扰信号和杂波，提取目标信号。
