现浇混凝土边沟施工方案

六、路基现浇混凝土边沟

1、适用范围：本项目适用于路基排水工程中两侧边沟施工

2、基本概念：边沟是为汇集和排除公路路面、路肩及边坡降水而在路堑或路基两侧设置的纵向水沟，是公路路界地表排水设施的组成部分。边沟为及时排除汇集降落在路面的雨水及保证公路行车安全、及拦截流向路面的坡面水，防止坡面水侵蚀路面而影响路面的使用寿命发挥着非常重要的作用。

3、施工工艺流程

基坑开挖、基底处理报监理工程师检验模板安装报监理工程师检验混凝土灌注混凝土养护模板拆除强度检查结 束缺陷修补不合格 不合格不合格,拆除混凝土

4、施工方法交流

（1）施工放线

施工放线：首先,根据路基有关的参数,放出路基边沟的位置,用白灰或线绳拉出边沟的相应轮廓线，示出相应的开挖深度；

（2）基槽开挖

根据相应的轮廓线，放好边沟沟底沟沿边线，利用人工配合挖掘机开挖，自卸汽车运输。开挖至距设计尺寸10-15cm时，改以人工挖掘，人工修整至设计尺寸。

（3）清底报验

基槽开挖完毕后，首先进行自检，互检，合格后，由项目部报请现场监理工程师进行检验，在全部检验合格后，方准进行边沟的砼浇筑工作。

（4）模板安装

模板安装时，要求模板（钢模板）表面光滑平顺、尺寸准确、接缝严密、无错台，具有足够的强度、稳定性。内模应仔细涂刷脱模剂，要求脱模剂涂刷均匀，既不聚成团状，也不成股下流为宜，以保证浇筑砼以后外观颜色一致。模板安装完毕后，对其平面位置、顶部高程、模板接缝、支撑加固、模板线型等进行全面检查，报监理工程师签证合格后，方可进行；

混凝土灌注前应对模板、加固等分别检查，符合要求后方可灌注混凝土，检查的内容有：模板的高程、位置；模板支撑的稳定性；脱模剂的涂刷情况。 （5）混凝土拌和

材料进场经检验合格后方可使用，砼严格按施工配合比配制，保证足够的搅拌时间，砼的坍落度和易性等各项指标均需达到规范要求。要求厂办，杜绝小型滚筒搅拌机拌和；

混凝土边沟施工方案

摘要：

混凝土边沟是一种常见的道路排水设施，它能有效地收集并排除道路上的雨水和杂物，保持道路的干燥和安全。本文将介绍混凝土边沟的施工方案，包括材料准备、施工工艺、质量控制等方面的内容，旨在帮助施工人员理解并正确执行混凝土边沟的施工工作。

1. 引言

混凝土边沟是一种常见而重要的道路排水设施，它的作用是收集道路上的降水和杂物，并将其排除到污水系统中。较好的混凝土边沟能有效地保护道路，减少因雨水造成的损害和事故发生。因此，在道路建设和维护过程中，混凝土边沟的施工工作显得尤为重要。

2. 材料准备

在混凝土边沟的施工过程中，需要准备以下材料：

- 水泥：优质的水泥是制作混凝土边沟的基础。建议选择符合国家标准的水泥，并进行充分的试验和质量检测。 - 砂石：砂石是混凝土的主要骨料，在边沟的施工中起到填充和增强作用。建议选择粒度适中、含尘量低的砂石。

- 水：施工过程中需要用水进行混凝土的搅拌和浇注。建议使用符合要求的清洁水源。

- 其他辅助材料：如纤维增强剂、黏结剂等，可以根据具体需要选择使用。

3. 施工工艺

混凝土边沟的施工工艺包括以下步骤： 1) 布置：根据设计要求，在道路两侧标出边沟的位置和尺寸，并进行清理和准备工作，确保施工现场整洁。

2) 模板安装：根据边沟的尺寸和形状，制作相应的模板，并安装在边沟的位置上，用以限定混凝土的形状和大小。

3) 混凝土搅拌：根据设计比例，将水泥、砂石和水按一定比例放入搅拌设备中，充分搅拌，直至得到均匀的混凝土。

4) 混凝土浇注：将搅拌好的混凝土从搅拌设备中倒入边沟模板中，用振动器进行震实，确保混凝土的密实性和稳定性。根据需要，可以采用多次浇注的方法，分段施工。

5) 养护：浇注完成后，及时进行养护，保持边沟的湿润，防止开裂和变形。一般养护时间为7-14天。

4. 质量控制

为了保证混凝土边沟的质量和持久性，需要进行严格的质量控制。具体控制措施包括：

精心整理

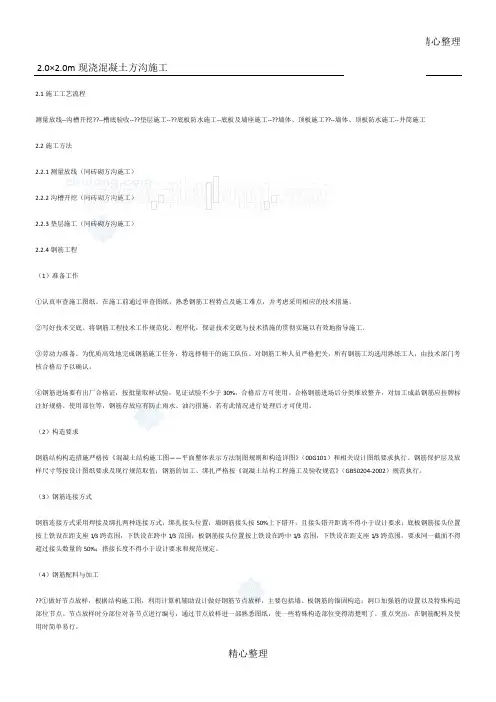

精心整理 2.0×2.0m现浇混凝土方沟施工

2.1施工工艺流程

测量放线--沟槽开挖??--槽底验收--??垫层施工--??底板防水施工--底板及墙座施工--??墙体、顶板施工??--墙体、顶板防水施工--井筒施工

2.2施工方法

2.2.1测量放线（同砖砌方沟施工）

2.2.2沟槽开挖（同砖砌方沟施工）

2.2.3垫层施工（同砖砌方沟施工）

2.2.4钢筋工程

（1）准备工作

①认真审查施工图纸。在施工前通过审查图纸，熟悉钢筋工程特点及施工难点，并考虑采用相应的技术措施。

②写好技术交底。将钢筋工程技术工作规范化、程序化，保证技术交底与技术措施的贯彻实施以有效地指导施工。

③劳动力准备。为优质高效地完成钢筋施工任务，特选择精干的施工队伍。对钢筋工种人员严格把关，所有钢筋工均选用熟练工人，由技术部门考核合格后予以确认。

④钢筋进场要有出厂合格证，按批量取样试验，见证试验不少于30%，合格后方可使用。合格钢筋进场后分类堆放整齐，对加工成品钢筋应挂牌标注好规格、使用部位等，钢筋存放应有防止雨水、油污措施，若有此情况进行处理后才可使用。

（2）构造要求

钢筋结构构造措施严格按《混凝土结构施工图——平面整体表示方法制图规则和构造详图》（00G101）和相关设计图纸要求执行。钢筋保护层及放样尺寸等按设计图纸要求及现行规范取值；钢筋的加工、绑扎严格按《混凝土结构工程施工及验收规范》（GB50204-2002）规范执行。

（3）钢筋连接方式

钢筋连接方式采用焊接及绑扎两种连接方式，绑扎接头位置：墙钢筋接头按50%上下错开，且接头错开距离不得小于设计要求；底板钢筋接头位置按上铁设在距支座1/3跨范围，下铁设在跨中1/3范围；板钢筋接头位置按上铁设在跨中1/3范围，下铁设在距支座1/3跨范围。要求同一截面不得超过接头数量的50%；搭接长度不得小于设计要求和规范规定。

（4）钢筋配料与加工

??①做好节点放样，根据结构施工图，利用计算机辅助设计做好钢筋节点放样，主要包括墙、板钢筋的锚固构造；洞口加强筋的设置以及特殊构造部位节点。节点放样时分部位对各节点进行编号，通过节点放样进一部熟悉图纸，使一些特殊构造部位变得清楚明了，重点突出，在钢筋配料及使用时简单易行。

现浇混凝土边沟施工方案

一、前期准备工作：

1.确定混凝土边沟的位置和尺寸。根据设计要求，确定边沟的长度、宽度、高度等参数，并在施工现场进行标线。

2.做好施工准备。清理施工现场，清除杂物和障碍物，确保施工区域干净整洁。准备好所需的工具、设备和材料，包括搅拌机、输送泵、模板、钢筋等。

二、施工工艺流程：

1.模板搭设。根据设计要求和标线，将模板进行搭设，并做好支撑和固定工作，确保模板的稳固。

2.钢筋绑扎。按照设计要求，在模板内部布设钢筋，并进行绑扎。钢筋的布置要合理，确保边沟的强度和稳定性。

3.混凝土搅拌和运输。将水泥、砂子、骨料等混合搅拌，制成混凝土，并使用输送泵将混凝土泵送到施工现场。

4.现浇混凝土。将混凝土倒入模板内部，用铁锹或振动棒进行振实和压实，确保混凝土的密实性和均匀性。

5.稳固和修整。待混凝土凝固后，拆除模板，并对边沟进行稳固和修整，确保边沟的平整和美观。

6.养护。对新浇筑的混凝土边沟进行养护，包括进行湿润养护和遮阳保温，确保混凝土的强度和耐久性。

三、注意事项： 1.施工过程中，请注意安全。工人要佩戴好安全帽、安全鞋等个人防护用品，并遵守安全操作规程，确保施工过程中的安全。

2.控制混凝土的施工速度。混凝土的浇筑速度要适宜，不能过快或过慢，以免影响混凝土的均匀性和密实性。

3.控制混凝土的水灰比。混凝土的水灰比要合理，不宜过大或过小，以免影响混凝土的强度和稳定性。

4.养护要认真。新浇筑的混凝土边沟要进行养护，养护时间要足够长，以确保混凝土的强度和耐久性。

5.施工完成后，清理施工现场，做好环境卫生工作，确保施工区域整洁。

通过以上的施工方案，可以实现混凝土边沟的现浇施工。在施工过程中，要严格按照相关的规范和标准进行，确保施工质量和施工安全。同时，要合理组织施工，高效利用资源，提高施工效率。只有做到这些，才能保证混凝土边沟的质量和使用寿命。
