聚丙烯合成工艺流程

合成氨的工艺流程

氨是重要的无机化工产品之一，在国民经济中占有重要地位。除液氨可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有80%的氨用来生产化学肥料，20%作为其它化工产品的原料。

德国化学家哈伯从1902年开始研究由氮气和氢气直接合成氨。于1908年申请专利，即“循环法”，在此基础上，他继续研究，于1909年改进了合成，氨的含量达到6%以上。这是目前工业普遍采用的直接合成法。反应过程中为解决氢气和氮气合成转化率低的问题，将氨产品从合成反应后的气体中分离出来，未反应气和新鲜氢氮气混合重新参与合成反应。合成氨反应式如下：

N2+3H2=2NH3(该反应为可逆反应,等号上反应条件为:"高温，高压",下为:"催化剂")

合成氨的主要原料可分为固体原料、液体原料和气体原料。经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。

合成氨是由氮和氢在高温高压和催化剂存在下直接合成的氨。别名：氨气。分子式NH3英文名：synthetic ammonia。世界上的氨除少量从焦炉气中回收副产外，绝大部分是合成的氨。

1. 合成氨装置模型图：

工业生产上合成氨装置图

2、合成氨工艺流程叙述：

(1)原料气制备 将煤和天然气等原料制成含氢和氮的粗原料气。对于固体原料煤和焦炭，通常采用气化的方法制取合成气；渣油可采用非催化部分氧化的方法获得合成气；对气态烃类和石脑油，工业中利用二段蒸汽转化法制取合成气。

(2)净化 对粗原料气进行净化处理，除去氢气和氮气以外的杂质，主要包括变换过程、脱硫脱碳过程以及气体精制过程。

① 一氧化碳变换过程

在合成氨生产中，各种方法制取的原料气都含有CO，其体积分数一般为12%~40%。合成氨需要的两种组分是H2和N2，因此需要除去合成气中的CO。变换反应如下： CO+H2OH→2+CO2

聚丙烯工艺流程

聚丙烯是一种常见的塑料材料，广泛应用于家电、汽车、包装等领域。下面是聚丙烯的工艺流程。

1. 原料准备：聚丙烯的原料主要是丙烯。首先需要将丙烯加热至适宜的温度，使其变为液态，便于后续的加工操作。

2. 聚合反应：将加热后的丙烯注入反应釜中，加入催化剂和起始剂，进行聚合反应。聚合反应是将丙烯分子通过共价键连接起来，形成聚丙烯链。反应过程中需要控制反应温度、压力和时间，以确保聚合反应的顺利进行。

3. 精炼处理：聚合反应后得到的聚丙烯具有一定的杂质和不完整的链结构。为了提高聚丙烯的纯度和物理性能，需要对其进行精炼处理。通过高速搅拌、加热和冷却等操作，去除杂质，使聚丙烯链结构更加完整。

4. 制粒和干燥：精炼后的聚丙烯需要经过制粒和干燥处理。制粒是将聚丙烯熔融后通过挤出机制成颗粒状。干燥是为了去除制粒过程中产生的水分和挥发性物质，提高聚丙烯的稳定性和质量。

5. 注塑成型：经过制粒和干燥处理后的聚丙烯颗粒可用于注塑成型。注塑成型是将聚丙烯颗粒加热至熔融状态后，通过注塑机将熔融聚丙烯注入模具中，冷却成型。注塑成型可以制作各种形状和尺寸的聚丙烯制品。

6. 加工和后处理：聚丙烯制品成型后还需要进行加工和后处理。加工包括切割、冲孔、钻孔等操作，以获得所需的形状和功能。后处理包括表面处理、热处理等，以改善聚丙烯制品的外观和性能。

7. 检验和包装：最后，聚丙烯制品需要进行质量检验和包装。质量检验包括外观检查、尺寸测量、物理性能测试等，以确保产品符合规定的标准。包装是保护产品，方便储存和运输。

以上就是聚丙烯的工艺流程，通过以上步骤可以将丙烯转化为聚丙烯制品，广泛应用于各个领域。

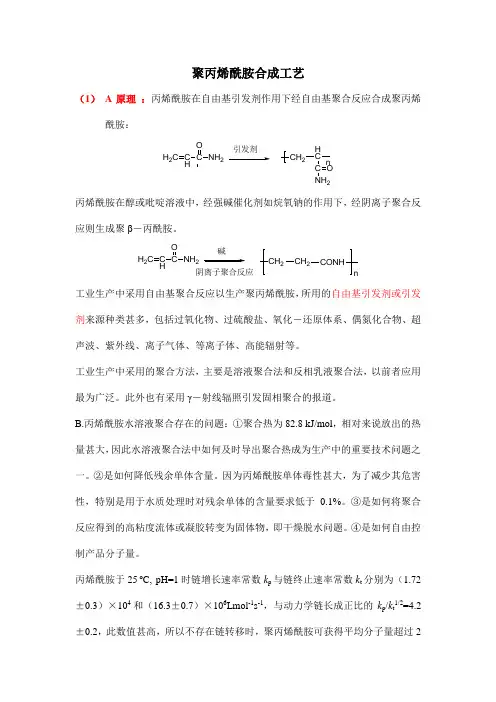

聚丙烯酰胺合成工艺

（1） A原理 ：丙烯酰胺在自由基引发剂作用下经自由基聚合反应合成聚丙烯酰胺：

CHCONH2H2C引发剂CH2HCCONH2n

丙烯酰胺在醇或吡啶溶液中，经强碱催化剂如烷氧钠的作用下，经阴离子聚合反应则生成聚β－丙酰胺。

CHCONH2H2C碱阴离子聚合反应CH2CH2CONHn

工业生产中采用自由基聚合反应以生产聚丙烯酰胺，所用的自由基引发剂或引发剂来源种类甚多，包括过氧化物、过硫酸盐、氧化－还原体系、偶氮化合物、超声波、紫外线、离子气体、等离子体、高能辐射等。

工业生产中采用的聚合方法，主要是溶液聚合法和反相乳液聚合法，以前者应用最为广泛。此外也有采用γ－射线辐照引发固相聚合的报道。

B.丙烯酰胺水溶液聚合存在的问题：①聚合热为82.8 kJ/mol，相对来说放出的热量甚大，因此水溶液聚合法中如何及时导出聚合热成为生产中的重要技术问题之一。②是如何降低残余单体含量。因为丙烯酰胺单体毒性甚大，为了减少其危害性，特别是用于水质处理时对残余单体的含量要求低于0.1%。③是如何将聚合反应得到的高粘度流体或凝胶转变为固体物，即干燥脱水问题。④是如何自由控制产品分子量。

丙烯酰胺于25 oC, pH=1时链增长速率常数kp与链终止速率常数kt分别为（1.72±0.3）×104和（16.3±0.7）×106Lmol-1s-1，与动力学链长成正比的kp/kt1/2=4.2±0.2，此数值甚高，所以不存在链转移时，聚丙烯酰胺可获得平均分子量超过2×107的产品。

丙烯酰胺在水溶液中进行自由基聚合时，可能产生交联生成不溶解的聚合物，当聚合反应温度过高时，此现象更为严重。理论解释认为歧化终止生成的聚合物端基具有双键，参与聚合反应或发生向聚合物进行链转移所致。此外引发剂过硫酸盐与聚丙烯酰胺加热时也会导致生成凝胶。

有人研究了工业产品聚丙烯酰胺的含氮量，发现含氮量低于理论值，认为这是由于分子内脱NH3生成酰亚胺基团所致。

聚丙烯的性能和应用

聚丙烯是与我们日常生活密切相关的通用树脂，是丙烯最重要的下游产品，世界丙烯的50%，我国丙烯的65%都是用来制聚丙烯。聚丙烯是世界上增长最快的通用热塑性树脂，总量仅仅次于聚乙烯和聚氯乙烯。1998年世界聚丙烯产能为2925万吨，1997年世界聚丙烯的总产量约2390万吨，产值约为210亿美元。从1991年始世界产量增长约年均9%，在通用树脂中增长速度仅次于LLDPE。

和其它通用树脂一样，亚洲金融危机对聚丙烯需求也有很大影响，即使在调低的预测水平下，与其它树脂相比，聚丙烯仍保持较强劲的增长速度。新的预测表明，1997年到2002年世界聚丙烯需求年均增长率为7.1%，而同期聚乙烯为5.2%,PVC为5.0%,聚苯乙烯为4.1%。聚丙烯需求增长快的原因可简单归纳为以下几点，即便宜、轻、良好的加工性和用途广，催化剂和新工艺的开发进一步促进了应用领域的扩大，如汽车和食品包装等新用途的开发进一步促进了需求的增长，过去没有这么多的聚丙烯用于汽车工业，过去聚丙烯也很少用于吹塑和热成型加工。有人说：“只要有一种产品的材料被塑料替代，那么这种产品就有使用聚丙烯的潜力”。

2.生产工艺简述--气相法和本体法工艺在逐渐替代浆液法工艺

根据反应介质和反应器构形，聚合工艺可大致分为三种基本类型：

(1)本体工艺，聚合在液体丙烯中进行。反应器可为液体釜式反应器，如Exxon、三井（现为宏伟聚合物公司）和住友的工艺；也可以是环管反应器，如Montell 、Hoechst(现在是Targor 的一部分)、Phillips和 Solvay 工艺。

(2)浆液法工艺，在该工艺中丙烯溶解在丁烷、戊烷、己烷、庚烷或壬烷等烃类稀释剂中，反应器可以是连续搅拌槽式反应器，如Amoco、Montell、Hoechst(现是Tagor)、三井（现是宏伟聚合物）；间歇搅拌槽反应器（如三井）、环管反应器（如Solvay）和在沸腾丁烷中的反应（该工艺被亨茨曼 在Woodbury使用，该装置1987年前属于壳牌公司）。
