220kV输变电工程施工技术及要点探讨

刍议220kV变电站电气设备安装技术要点

前言

在电力系统中，变电站是非常重要的组成部分，主要负责对电力系统中的高压电流进行配变电工作，直接关系着供电的质量。因此，做好变电站电气设备的安装工作，保证电气设备安装质量，是电力工作人员需要重点研究的问题。针对现阶段变电站电气设备安装中存在的问题，技术人员应该明确电力设备安装技术要点，确保施工的顺利进行，以适应电力系统的发展要求。

1、变电站电气设备安装中存在的问题

在经济发展的带动下，社会对于电力的需求不断增加，变电站工程的建设速度也在不断加快，其电气设备的安装中暴露出了一些不足和问题，影响了变电站工程的整体质量。当前，变电站电气设备安装中存在的问题主要表现在几个方面，一是缺乏合理的现场勘察和设计，导致各个电气设备在实际安装过程中，相互之间无法有效配合，留下了很大的质量和安全隐患；二是缺乏高素质的电气安装队伍，施工人员的专业素质偏低，不能很好的掌握电气设备安装技术要点，导致电气设备安装过程中，许多细节无法达到可靠性和安全性的相关要求；三是缺乏对于变电站电缆的有效防护，管理人员对于线缆的日常管理重视不足，导致电缆很容易受到各种外界因素的影响和破坏。

2、220kV变电站电气设备安装技术要点

2.1变压器

在变电站中，变压器处于核心地位，是主要的电气设备，其安装质量直接决定着变电站的安全稳定运行。在220kV变电站中，主变压器的安装应该得到足够的重视，严格按照设计施工流程、产品技术说明书以及安装技术指导文件等，对变压器安装过程进行管理和控制。在工程施工过程中，如果发现设计施工图纸与现场实际情况存在差异，则应该及时与设计单位进行沟通，做好设计变更，以确保施工的顺利进行。在变压器安装前，应该做好剧院性能的检查工作，确保其不存在明显的冲撞痕迹，对变压器各个部件的绝缘强度、密封性能等进行全面检查，以防止安全隐患的发生。

220kV变电站施工方案

1. 引言

220kV变电站是电力系统中重要的组成部分，它起着电能转换、传输和分配的作用。本文档旨在介绍220kV变电站的施工方案，包括施工准备、施工流程和安全措施等内容。

2. 施工准备

2.1 地址选址

选址是施工前的重要环节，需要考虑以下因素：

• 与电力系统的连接便捷性

• 周边环境与用地条件

• 附近居民和建筑物的安全距离

• 地质条件和地下管线的情况

2.2 设计评审

在施工前，需要对220kV变电站的设计方案进行评审，确保其符合相关标准和规范。评审内容包括：

• 布置图和施工平面图

• 设备选型和技术规格

• 电力线路的设计方案

• 监控与保护系统设计

2.3 人员和物资准备

在施工前需要确保有足够的人员和物资，包括但不限于：

• 工程管理人员和施工人员

• 施工机械和工具

• 施工材料和设备

2.4 现场调查和勘测

在正式施工前，需要进行现场调查和勘测，以确保施工能够顺利进行。勘测内容包括：

• 地质勘查和土壤测试 • 地下管线的检测和标记

• 周边环境和建筑物的调查

3. 施工流程

3.1 场地平整

首先需要对选址地进行场地平整工作，包括：

• 清除现有建筑物和设施

• 清理建筑垃圾和杂草

• 平整土地，确保场地平整稳固

3.2 基础施工

基础施工是变电站建设的关键环节，包括：

• 基础深度的测量和标定

• 打桩和浇筑基础混凝土

• 安装基础支撑和锚杆

3.3 设备安装

设备安装是变电站建设的核心内容，包括：

• 安装变压器、断路器、隔离开关等主要电气设备

• 安装监控与保护系统设备

• 安装电力线路的杆塔和绝缘子

3.4 接地和线路连接

接地和线路连接是施工的最后一步，包括：

• 进行接地装置的安装和接地测试

• 进行电力线路的连接和测试

4. 安全措施

在整个施工过程中，需要严格遵守安全操作规程，并采取以下安全措施：

• 安全警示标志的设置和提醒

工　技求　

２２０ＫＶ高压输变电线路施工要点研究　

张永山　

沈阳电业局电气安装公司　辽宁沈阳１１０００３　

【摘要】随着国民经济的快速发展，人们对能源的需求在日益增加，　

电能的需求量尤为突出。作为电力系统重要组成部分的高压输电线路同样　

经受着考验。本文针对２２０ＫＶ的高压输变电线路中各个施工环节进行分析　

和探讨，根据不同的施工要求对施工的要点进行论述和研究，以求能保证　

施工进度的同时保证施工安全。　

【关键词】国民经济；２２０ＫＶ；高压输变电线路；施工　

高压输变电线路是电力系统的重要组成部分，它是整个电力工程的　

连接枢纽，它的使命是负责输送和分配电能，使电能在发电厂和各负荷　

中心以及变电站等之间进行有效的传输。高压输变电线路具有输送电能　

容量大，输送的距离远以及线路的电压等级高的特点，所以在施工工程　中具有一定的复杂性，其施工的好坏将直接影响整个供电网络的正常运　

行。　

１，高压输变电线路施工的前期准备工作　在进行施工前，要做一些基础的准备工作，这些准备工作关系到施　

工是否能顺利进行。涉及的问题主要有：　

（１）施工现场所在地政府及民众的态度是工程能否顺利展开的关　

键，所以在开工前一定要得到政府及民众的大力支持。（２）进行现场的　

勘察和复测，这是保证工程真实情况的核查过程，在一定程度上影响工　

程的成本预算，所以这个过程应该做到细致入微，发现问题及时反映，　

从而来进行修改预算和施工图纸，以避免不必要的开支。（３）组织一个　

强大的施工队伍和管理团队，这个也是必不可少的准备工作。如果在外　

在条件都具备的情况下，没有一个责任心强，技术过硬，服从指挥的队　

伍，施工进度也难以保证。　

２　进入施工现场后的第一步骤：桩位复测　

在进入施工现场后，要做的第一件事就是对设计人员的现场交桩　

定位进行校核测量，这个步骤关系到整个线路的每个杆位是否准确。具　

体复测包括的内容有：杆位中心桩的坐标高程、档距及耐张段长度、转　

角塔位、转角度、方向桩等。在这些桩位中，最关键的就是杆位中心桩　

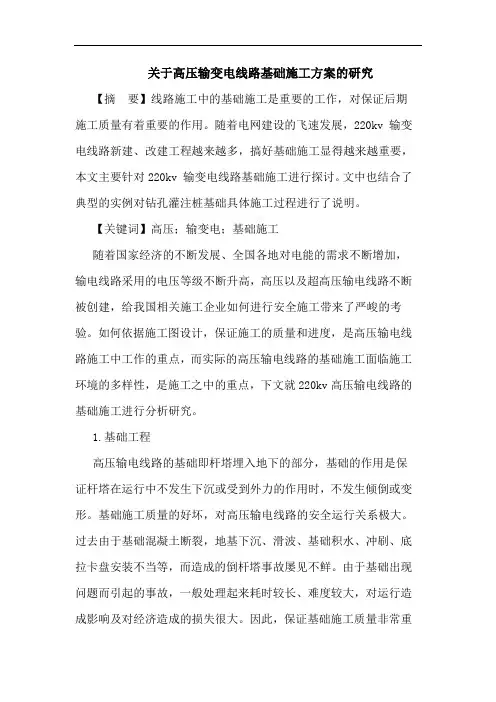

关于高压输变电线路基础施工方案的研究

【摘 要】线路施工中的基础施工是重要的工作，对保证后期施工质量有着重要的作用。随着电网建设的飞速发展，220kv 输变电线路新建、改建工程越来越多，搞好基础施工显得越来越重要，本文主要针对220kv 输变电线路基础施工进行探讨。文中也结合了典型的实例对钻孔灌注桩基础具体施工过程进行了说明。

【关键词】高压；输变电；基础施工

随着国家经济的不断发展、全国各地对电能的需求不断增加，输电线路采用的电压等级不断升高，高压以及超高压输电线路不断被创建，给我国相关施工企业如何进行安全施工带来了严峻的考验。如何依据施工图设计，保证施工的质量和进度，是高压输电线路施工中工作的重点，而实际的高压输电线路的基础施工面临施工环境的多样性，是施工之中的重点，下文就220kv高压输电线路的基础施工进行分析研究。

1.基础工程

高压输电线路的基础即杆塔埋入地下的部分，基础的作用是保证杆塔在运行中不发生下沉或受到外力的作用时，不发生倾倒或变形。基础施工质量的好坏，对高压输电线路的安全运行关系极大。过去由于基础混凝土断裂，地基下沉、滑波、基础积水、冲刷、底拉卡盘安装不当等，而造成的倒杆塔事故屡见不鲜。由于基础出现问题而引起的事故，一般处理起来耗时较长、难度较大，对运行造成影响及对经济造成的损失很大。因此，保证基础施工质量非常重

要，在现场施工的工作中，以必要的技术手段加以控制，用保证施工图设计所要求达到的质量来要求。

混凝土和普通钢筋混凝土浇制基础，是高压输电线路上常用的基础，宜于用线路附近具有砂、石、水源充足的地段。其中转角塔，由于上拔力较大，故宜选用混凝土基础，这种基础体积大、重量大、抗上拔力大，比较稳固，有时为了节省混凝土用量可采用钢筋混凝基础。

对塔位周围岩石情况进行调查研究，与设计查勘的情况进行对比，如有较大出入，就及时做出相应的设计变更。然后根据岩石的特性确定岩石的类型，然后根据岩石类型具体采取与岩石类型相适应的施工方式进行岩石打孔插筋、灌注砂浆、浇制承台等工作。进行岩石基础开挖时，要在保证岩石结构的整体性不受破坏的前提下，选择合理的施工方式。在具体的施工过程中，如果钻孔内的石粉、浮土及孔壁松散的话，应该及时的进行清理；要反复核对锚筋的安装尺寸位置，保证其正确无误；进行浇灌时，砂浆要压标号分层浇撑密实，并按现场浇制混凝土的要求进行养护。
