一、钣金的计算方法概论钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。
其中最常用的方法就是简单的“掐指规则”，即基于各自经验的算法。
通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。
总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。
为了更好地理解在钣金设计的计算过程中的一些基本概念，先了解以下几点：1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法3、K因子的定义，实际中如何利用K因子，包括用于不同材料类型时K因子值的适用范围二、折弯补偿法为更好地理解折弯补偿，请参照图1中表示的是在一个钣金零件中的单一折弯。
图2是该零件的展开状态。
折弯补偿算法将零件的展开长度(LT)描述为零件展平后每段长度的和再加上展平的折弯区域的长度。
展平的折弯区域的长度则被表示为“折弯补偿”值(BA)。
因此整个零件的长度就表示为方程(1)：LT = D1 + D2 + BA (1)折弯区域（图中表示为淡黄色的区域）就是理论上在折弯过程中发生变形的区域。
简而言之，为确定展开零件的几何尺寸，让我们按以下步骤思考：1、将折弯区域从折弯零件上切割出来2、将剩余两段平坦部分平铺到一个桌子上3、计算出折弯区域在其展平后的长度4、将展平后的弯曲区域粘接到两段平坦部分之间，结果就是我们需要的展开后的零件图1五、K-因子法K-因子是描述钣金折弯在广泛的几何形状参数情形下如何弯曲/展开的一个独立值。
也是一个用于计算在各种材料厚度、折弯半径/折弯角度等广泛情形下的弯曲补偿(BA)的一个独立值。
图4和图5将用于帮助我们了解K-因子的详细定义。
我们可以肯定在钣金零件的材料厚度中存在着一个中性层或轴，钣金件位于弯曲区域中的中性层中的钣金材料既不伸展也不压缩，也就是在折弯区域中唯一不变形的地方。
常用材料折弯系数表大全内容来源网络，由深圳机械展收集整理！更多钣金加工工艺及设备展示，就在深圳机械展。

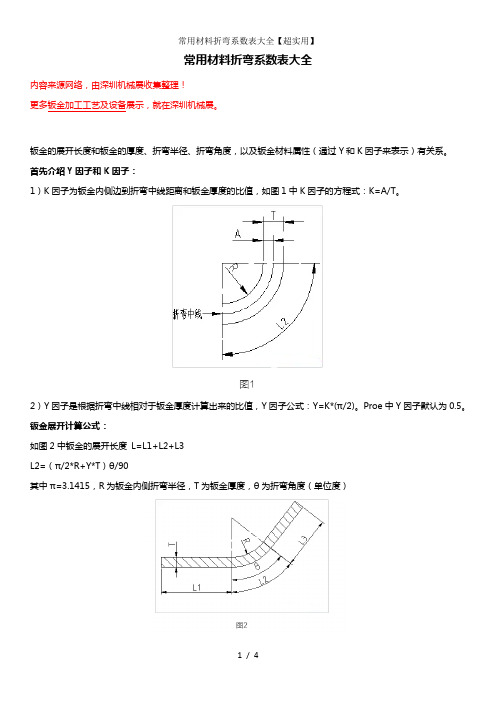

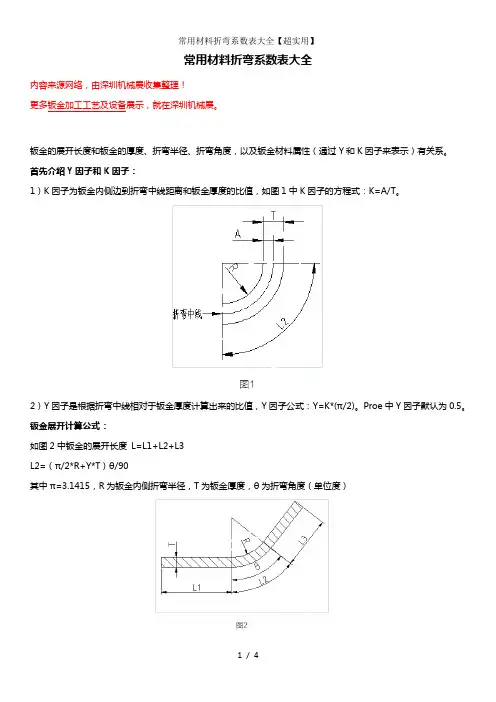

钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表示）有关系。
首先介绍Y因子和K因子：1）K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。
2）Y因子是根据折弯中线相对于钣金厚度计算出来的比值，Y因子公式：Y=K*(π/2)。
Proe中Y因子默认为0.5。
钣金展开计算公式：如图2中钣金的展开长度L=L1+L2+L3L2=（π/2*R+Y*T）θ/90其中π=3.1415，R为钣金内侧折弯半径，T为钣金厚度，θ为折弯角度（单位度）常用材料Y因子和K因子数值：材料：软黄铜、铜，Y因子：0.55，K因子：0.35。
材料：硬黄铜、铜、软钢、铝，Y因子：0.64，K因子：0.41。
材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：0.71，K因子：0.45。
常用材料折弯系数表(详)注：以上折弯系数（K）是在折弯内角（R）为0.5--1.0左右时的侧量值，当折弯内角改变时，系数改变,一般,内角增大,系数增大。
针对现有材料测试折弯系数数据如下:料厚槽宽铁料(SPCC/SECC)折弯系数不锈钢铝料(AL)折弯系数45°90°135°90°45°90°135°0.6 4 R1=1.2/R0.2=1.0 R1=1.2/R0.2=1.00.8 6 0.35 1.6 0.251.0 6 0.6 1.8 0.4 1.85 0.6 1.8 0.251.2 4 1.95(HCR025)8 0.75 2.2/2.0 2.25 0.75 2/1.9 0.51.4 V82.41.5 8 0.92.5 2.75 2.3 0.51.6 62.55 8 2.65。
钣金折弯系数表钣金折弯系数是指在钣金折弯加工中，通过经验和实验测量得出的材料在不同弯角和弯曲半径下的伸长率和压缩率的比值。
在钣金加工中，了解钣金折弯系数是非常重要的，因为它能够帮助我们决定钣金的弯曲半径和折弯角度，从而确保加工出来的钣金零件符合设计要求和标准。
本文将详细介绍钣金折弯系数的相关知识，包括什么是钣金折弯系数、折弯系数的计算方法、常见材料的折弯系数表和使用注意事项等。
一、什么是钣金折弯系数折弯系数也称弯曲收缩系数，是指材料在经过折弯加工后，伸长率和压缩率的比值，通常用K表示。
折弯系数的大小受到材料的影响，常见的折弯材料有冷轧板、热轧板、不锈钢板、铝板等。
不同的材料折弯系数是不同的，同一材料不同条件下折弯系数也可能不同。
二、折弯系数的计算方法折弯系数的计算方法比较复杂，可以通过实验测量得出，也可以通过数学模型计算得出。
不同的计算方法应用于不同的折弯材料和折弯工艺。
通常来讲，折弯系数越小，材料的剧变越大，所以在实际加工中要尽量选择折弯系数较大的材料和工艺。
三、常见材料的折弯系数表下面是常见的折弯材料的折弯系数表：冷轧板材料的折弯系数：抽象138.16HRS137.80410S不锈钢148.13316不锈钢167.57铝板156.75铝合金125.94热轧板材料的折弯系数：普通碳钢板168.25低合金钢板166.96高合金钢板173.7465Mn弹簧钢板186.7420CrMnTi合金钢板174.35铝合金板155.95不锈钢板材料的折弯系数：304不锈钢177.41321不锈钢194.49316不锈钢167.57410S不锈钢148.132205不锈钢178.95以上数据仅供参考，具体的折弯系数值可能会因为不同的工艺和设备而有所不同，具体的情况需要根据实际情况进行测试和计算。
四、使用注意事项1.在进行钣金加工时，需要根据材料的性质和折弯条件选择合适的折弯角度和折弯半径，避免超过材料的最大折弯角度和折弯半径。
冷轧产品性能检验参数
一、彩涂板折弯试验：
1. T弯：
将试样绕自身弯曲180°，观察弯曲面的涂层开裂或脱落情况，确定使涂层不产生开裂或脱落的试样的最小厚度倍数值。
二、冲压级钢板性能试验：
1. r：塑性应变比：
r值是衡量在拉伸变形中抗减薄能力的指标，通常用r表示平均塑性应变比。
当r值小于1时，说明材料厚度方向上容易变形减薄、致裂，冲压性能不好。
当r值大于1时，说明材料冲压成型过程中长度和宽度方向上容易变形，能抵抗厚度方向上变薄，而厚度减薄是冲压过程中发生断裂的原因，故r值越大越有利于深冲性能。
2. n：加工硬化指数：
n是衡量抗缩颈能力的指标，n值越大均匀变形量越大。
硬化指数n大时，表示冷变形时硬化显著，对后续变形工序不利，有时还必需增加中间退火工序以消除硬化，使后续变形工序得以进行。
但是n值大时也有有利的一面，能使工件有很好的刚性。
三、酸洗板折弯试验：
1.180°弯曲实验：
弯心直径d=0a，1a，3a，4a，中a指带钢厚度。
具体见下图。
折弯精准计算公式及系数，看看准不准！
问：我也是钣金人，怎么加入组织？
答：点标题下方蓝字“钣金圈
一.铁板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R>0.5）
展开尺寸=L1+L2-2T+系数
备注：1. 2.5/SGCC孔边到折弯内寸是3.8MM时不会拉料，孔径
5.4，R0.5，V12
二、铁板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
三、铁板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
四、铝板90度折弯，正常折弯上模R0.5，下模V=5T，折弯系数为0.4T，V槽选用V=5T+R（R〉0.5）
展开尺寸=L1+L2-2T+系数
五、铝板60度折弯（使用插深下模）
展开尺寸=L1+L2+系数
六、铝板30度折弯（使用插深下模）
展开尺寸=L1+L2+系数
七、压死边系数（先使用插深下模折小角度，再用压平模压死边）
上图：展开尺寸=L1+L2-0.55T
上图：展开尺寸=L1+L2-0.55T+0.7W（W≤T）
上图：展开尺寸=L1+L2+3.14*（R+m）（2R>T）
T≤2.0,m=0.4T;
2.0<T≤
3.2,m=0.3T;
八、压段差系数
1、当W≥2T时：展开按照两次单折计算；
2、当W<2T、H≥2T时：展开按照两次单折计算；
3、当W<2T、H<2T时：展开尺寸=L+（H-T）*0.7；
4、当W<2T、H=T时：展开尺寸=L+0.15T；。

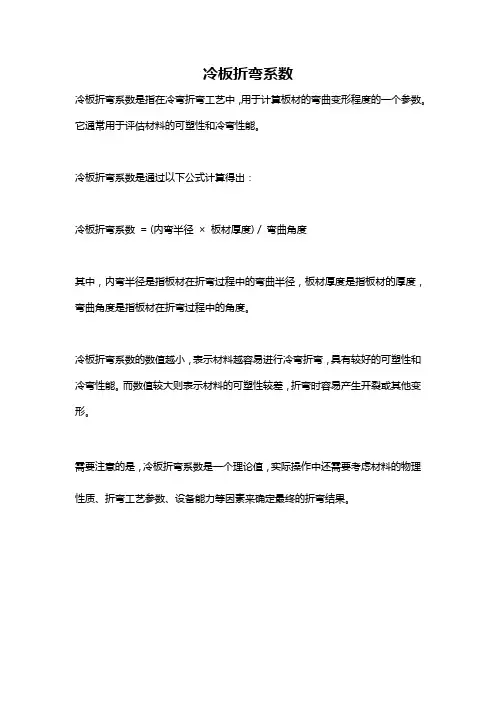

冷板折弯系数
冷板折弯系数是指在冷弯折弯工艺中，用于计算板材的弯曲变形程度的一个参数。
它通常用于评估材料的可塑性和冷弯性能。
冷板折弯系数是通过以下公式计算得出：
冷板折弯系数= (内弯半径×板材厚度) / 弯曲角度
其中，内弯半径是指板材在折弯过程中的弯曲半径，板材厚度是指板材的厚度，弯曲角度是指板材在折弯过程中的角度。
冷板折弯系数的数值越小，表示材料越容易进行冷弯折弯，具有较好的可塑性和冷弯性能。
而数值较大则表示材料的可塑性较差，折弯时容易产生开裂或其他变形。
需要注意的是，冷板折弯系数是一个理论值，实际操作中还需要考虑材料的物理性质、折弯工艺参数、设备能力等因素来确定最终的折弯结果。
最全钣金折弯系数表常用折弯系数表1材料料厚刀槽角度系数材料料厚刀槽角度系数钢板、8(30度) 钢板 2.5(实1 30 0 16 105 3耐指纹2.4) 45 0.5 120 2.1板、敷60 1 135 1.3铝锌板 75 1.4 150 0.87 90 1.8 165 0.43(实2.9) 57度模 105 1.2 60 2.9120 0.8135 0.5 75 3.8150 0.3 18 90 5.2165 0.2 105 3.68(30度) 1.2 30 0.2 120 2.445 0.7 135 1.660 1.1 150 175 1.7 165 0.5钢板 4(实3.9) 7 90 2 25 90 6.7105 1.4 105 4.8120 1 120 3.3135 0.6 135 2.2150 0.4 150 1.3165 0.2 165 0.6 1.5(实1.4) 8(30度) 4.5(实30 0.5 25 90 7.34.3) 45 0.9 1055.260 1.4 120 3.575 1.9 135 2.410 90 2.6 150 1.4105 1.8 165 0.75(实4.8) 120 1.2 40 90 9135 0.8 105 6.5150 0.5 120 4.3165 0.2 135 2.8钢板 12(30度) 2 30 0.6 150 1.745 1.3 165 0.860 1.9 6 40 90 1075 2.5 105 7.412 90 3.5 120 5105 2.4 135 3.3120 1.6 150 2135 1.1 165 0.9磨花铝板 150 0.7 1.2 7 90 1.5165 0.3 1.5 10 90 2 2.5(实2.4) 12(30度) 钢板、敷双层1.5 内2.6 外3.4 30 1.2 18 90铝锌板双层2 内3.2 外4.1 45 1.8 25 9015(30度) 60 2.4 PVC 3 90 575 3.216 90 4.41 折弯系数表适用相应的材质、料厚、角度，不符合表中的料厚、角度可用下表计算:相应角度的折弯系数=料厚*对应角度的倍数2.65-2.4角60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 175 度料1 1.1 1.3 1.5 1.6 1.7 1.8 1.6 1.4 1.2 1.1 1 0.8 0.7 0.6 0.55 0.5 0.3 0.33 0.3 0.2 0.15 0.1 0.1 厚的倍数例如:料厚3，材质普钢，弯曲角度95度，相应的折弯系数=3*1.6=4.82 此折弯系数表要求对非直角尺寸标注及测量方式如下:外圆弧切点外壁切线交点。
