PES中空纤维复合纳滤膜的制备

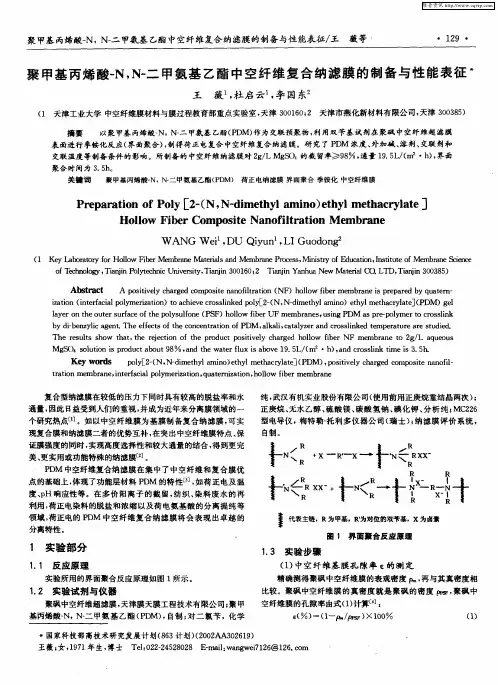

聚甲基丙烯酸＿Ｎ，　二甲氨基乙酯中空纤维复合纳滤膜的制备与性能表征／王薇等’　・１２９・　

聚甲基丙烯酸．Ｎ，Ｎ一二甲氨基乙酯中空纤维复合纳滤膜的制备与性能表征　

王　薇　，杜启云　，李国东　

（１天津工业大学中空纤维膜材料与膜过程教育部重点实验室，天津３００１６０；２天津市燕化新材料有限公司，天津３００３８５）　

摘要　以聚甲基丙烯酸一Ｎ，Ｎ－：－甲氨基乙ｉｆ￣（ＰＤＭ）作为交联预聚物，利用双苄基试剂在聚砜中空纤维超滤膜　

表面进行季铵化反应（界面聚合），制得荷正电复合中空纤维复合纳滤膜。研究了ＰＤＭ浓度、外加碱、溶剂、交联剂和　

交联温度等制备条件的影响。所制备的中空纤维纳滤膜对２ｇ／Ｌ　ＭｇＳＯ４的截留率≥９８　，通量１９．５Ｌ／（ｍ　・ｈ），界面　

聚合时间为３．５ｈ。　关键词　聚甲基丙烯酸一Ｎ，　二甲氨基乙酯（ＰＤＭ）荷正电纳滤膜界面聚合季铵化中空纤维膜　

Ｐｒｅｐａｒａｔｉｏｎ　ｏｆ　Ｐｏｌｙ［２一（Ｎ，Ｎ—ｄｉｍｅｔｈｙｌ　ａｍｉｎｏ）ｅｔｈｙｌ　ｍｅｔｈａｃｒｙｌａｔｅ］　

Ｈｏｌｌｏｗ　Ｆｉｂｅｒ　Ｃｏｍｐｏｓｉｔｅ　Ｎａｎｏｆｉｌｔｒａｔｉｏｎ　Ｍｅｍｂｒａｎｅ　

ＷＡＮＧ　Ｗｅｉ　，ＤＵ　Ｑｉｙｕｎ　，ＬＩ　Ｇｕｏｄｏｎｇｚ　

（１　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｆｏｒ　Ｈｏｌｌｏｗ　Ｆｉｂｅｒ　Ｍｅｍｂｒａｎｅ　Ｍａｔｅｒｉａｌｓ　ａｎｄ　Ｍｅｍｂｒａｎｅ　Ｐｒｏｃｅｓｓ，Ｍｉｎｉｓｔｒｙ　ｏｆ　Ｅｄｕｃａｔｉｏｎ，Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｍｅｍｂｒａｎｅ　Ｓｃｉｅｎｃｅ　

ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｔｉａｎｊｉｎ　Ｐｏｌｙｔｅｃｈｎｉｃ　Ｕｎｉｖｅｒｓｉｔｙ，Ｔｉ　ｉｎ　３００１６０；２　Ｔｉａｎｊｉｎ　Ｙａｎｂｕａ　Ｎｅｗ　Ｍａｔｅｒｉａｌ　ＣＱ　ＬＴＤ，Ｔｉａｎｊｉｎ　３００３８５）　

Ａｂｓｔｒａｃｔ　Ａ　ｐｏｓｉｔｉｖｅｌｙ　ｃｈａｒｇｅｄ　ｃｏｍｐｏｓｉｔｅ　ｎａｎｏｆｉｌｔｒａｔｉｏｎ（ＮＦ）ｈｏｌｌｏｗ　ｆｉｂｅｒ　ｍｅｍｂｒａｎｅ　ｉｓ　ｐｒｅｐａｒｅｄ　ｂｙ　ｑｕａｔｅｒｎ—　

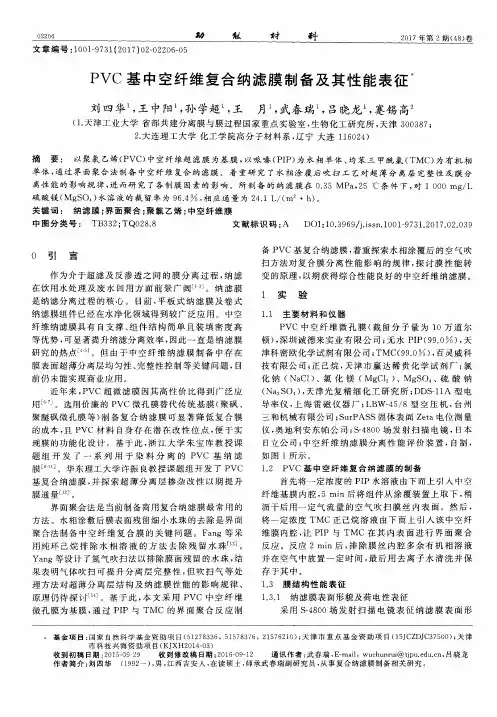

财　斟　２０１７年第２期（４８）卷　

文章编号：１００１—９７３１（２０１７）０２—０２２０６—０５　

ＰＶＣ基中空纤维复合纳滤膜制备及其性能表征　

刘四华　，王中阳　，孙学超　，王　月　，武春瑞　，吕晓龙　，蹇锡高ｚ　

（１．天津工业大学省部共建分离膜与膜过程国家重点实验室，生物化工研究所，天津３００３８７；　

２．大连理工大学化工学院高分子材料系，辽宁大连１１６０２４）　

摘　要：　以聚氯乙烯（ＰＶＣ）中空纤维超滤膜为基膜，以哌嗪（ＰＩＰ）为水相单体、均苯三甲酰氯（ＴＭＣ）为有机相　

单体，通过界面聚合法制备中空纤维复合纳滤膜。着重研究了水相涂覆后吹扫工艺对超薄分离层完整性及膜分　

离性能的影响规律，进而研究了各制膜因素的影响。所制备的纳滤膜在０．３５　ＭＰａ，２５℃条件下，对１　０００　ｍｇ／Ｉ　

硫酸镁（ＭｇＳＯ　）水溶液的截留率为９６．４　，相应通量为２４．１　Ｌ／（ｍ。・ｈ）。　关键词：　纳滤膜；界面聚合；聚氯乙烯；中空纤维膜　

中图分类号：ＴＢ３３２；ＴＱｏ２８．８　文献标识码：Ａ　ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１—９７３１．２０１７．０２．０３９　

０　引　言　

作为介于超滤及反渗透之间的膜分离过程，纳滤　

在饮用水处理及废水回用方面前景广阔口　］。纳滤膜　是纳滤分离过程的核心。目前，平板式纳滤膜及卷式　

纳滤膜组件已经在水净化领域得到较广泛应用。中空　

纤维纳滤膜具有自支撑、组件结构简单且装填密度高　

等优势，可显著提升纳滤分离效率，因此一直是纳滤膜　研究的热点［４　］。但由于中空纤维纳滤膜制备中存在　

膜表面超薄分离层均匀性、完整性控制等关键问题，目　

前仍未能实现商业应用。　

近年来，ＰＶＣ超微滤膜因其高性价比得到广泛应　用［６。］。选用价廉的ＰＶＣ微孔膜替代传统基膜（聚砜、　

聚醚砜微孔膜等）制备复合纳滤膜可显著降低复合膜　

的成本，且ＰＶＣ材料自身存在潜在改性位点，便于实　

现膜的功能化设计。基于此，浙江大学朱宝库教授课　

第３Ｏ卷第６期　２０１６年１２月　高校化学工程学报　Ｊｏｕｒｎａｌ　ｏｆＣｈｅｍｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　ｏｆＣｈｉｎｅｓｅ　Ｕｎｉｖｅｒｓｉｔｉｅｓ　Ｎｏ．６、ｂ１＿３Ｏ　Ｄｅｃ．　２０１６　

文章编号：１００３－９０１５（２０１６）０６—１４０５—０６　

ＰＥＳ中空纤维含哌嗪一氟单体聚酰胺纳滤膜制备及耐氯性能　

张海珍，周秉武，汤永健，许振良　

（化学工程联合国家重点实验室，华东理工大学化学工程研究所膜科学与工程研发中心，　

上海２００２３７）　

摘要：以聚醚砜（ＰＥＳ）－Ｎ，Ｎ．二甲基乙酰胺（ＤＭＡｃ）一ＰＥＧ２００为铸膜液体系，制备了ＰＥＳ中空纤维超滤膜，讨论了空气　段间距和芯液组成对ＰＥＳ中空纤维超滤膜的影响。选用ＰＥＳＵＦＢ９０中空纤维超滤膜为基膜，以Ｏ．５％（ｗ／ｖ）哌嗪（ＰＩＰ）和　０．５％（ｗ／ｖ）２，２一－（１一羟基一１一三氟甲基．２，２，２．三氟乙基）．４，４．亚甲基双苯胺（ＢＨＴＴＭ）为水相溶液，０．１５％（ｗ／ｖ）均苯三甲酰氯　（ＴＭＣ）为油相溶液，采用界面聚合法制备了ＰＥＳ中空纤维复合纳滤膜，利用ＳＥＭ、ＡＦＭ和动态接触角等表征了ＰＥＳ　基膜和纳滤膜的性能，讨论了操作压力和盐浓度对ＰＥＳ纳滤膜分离性能的影响，测定了纳滤膜的孔径，考察了膜的耐　氯性能。结果表明，界面聚合后ＰＥＳ膜的表面粗糙度提高；ＰＥＳ基膜的接触角大于纳滤膜的接触角，纳滤膜亲水性较　好：纳滤膜的有效孔径约为０．５　ｎｍ；０．６　ＭＰａ下，纯水通量为３１．２　ＬＭＨ，对硫酸盐的截留率在９０％以上。此外，经　１０００ｐｐｍＮａＣ１０处理ｌ８　ｈ后，膜通量和截留无明显变化，显示良好的耐氯性能。　关键词：中空纤维；混合二胺：纳滤膜；制备；性能　中图分类号：ＴＱ　０２８－８　文献标识码：Ａ　ＤＯＩ：１Ｏ．３９６９￣．ｉｓｓｎ．１００３—９０１５．２０１６．０６．０２４　

Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　Ｃｈｌｏｒｉｎｅ－Ｔｏｌｅｒａｎｔ　Ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　Ｐｉｐｅｒａｚｉｎｅ—Ｆｌｕｏｒｏｐｏｌｙ　ａｍｉｄｅ　

・医学工程・　临京医学工程２０１０年７月第１７卷第７期　

氧合器用ＰＥ　Ｓ中空纤维复合膜的制备与表征　

许少波　

（广东省医疗器械研究所，广东广州５１０５００）　

【摘要】　目的制备一种中空纤维复合膜，验证其用于模式氧合器的可能性。方法使用具有指状孔结构的ＰＥＳ中空纤维，　经过浸涂不同浓度的硅橡胶溶液，制得中空纤维复合膜　使用ＡＦＭ、ＳＥＭ以及透气性能的测定，确定硅橡胶涂膜溶液浓度与膜　

厚，气体通量，压差之间的关系。结果纤维表面得到了明显的改善，其均方粗糙度由１０．６５７　ｎｍ提高到３　６７４　ｎｎｌ：在压差为０　１　

ＭＰａ时其通量达到了３．６　Ｌ／（ｍｉｎ・１＂Ｉ１　）。结论这种复合膜的制作方法简便可行，通量可以达到氧合器的要求　【关键词】ＰＥＳ中空纤维；硅橡胶复合膜；气体通量；氧合器　

中图分类号：Ｒ３ｌ８．０８　文献标识码：Ａ　ｄｏｉ：１０．３９３６￣．ｉｓｓｎ．１６７４—４６５９．２０１０．０７．１３３　

Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　Ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆ　Ｐｏｌｙｅｔｈｅｒｓｕｌｆｏｎｅ（ＰＥＳ）Ｈｏｌｌｏｗ　Ｆｉｂｅｒ　Ｃｏｍｐｏｓｉｔｅ　Ｍｅｍｂｒａｎｅ　ｆｏｒ　Ｍｅｍｂｒａｎｅ　Ｏｘｙｇｅｎａｔｏｒ　

ＸＵ　Ｓｈａｏｂｏ　ｕａｎｇｄｏｎｇ　Ｍｅｄｉｃａｌ　ｈｚ￥ｔｒｕｍｃｎｔｓ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｇｕａｎｇｚｈｏｕ　５１０５００，Ｃｈｉｎａ）　【Ａｂｓｔｒａｃｔ】Ｏｂｊｅｃｔｉｖｅ　Ｔｏ　ｆａｂｒｉｃａｔｅ　ａ　ｔｙｐｅ　ｏｆ　ｈｏｌｌｏｗ　ｆｉｂｅｒ　ｃｏｍｐｏｓｉｔｅ　ｍｅｍｂｒａｎｅ　ａｎｄ　ｖｅｒｉｆｙ　ｔｈｅ　ｐｏｓｓｉｂｉｌｉｔｙ　ｏｆ　ｕｓｉｎｇ　ｆｏｒ　ｍｅｍｂｒａｎｅ　ｏｘｙ—　ｇｅｎａｔｏｒ．Ｍｅｔｈｏｄ　Ｂｙ　ｕｓｉｎｇ　ｄｉｐ—ｃｏａｔ　ｔｅｃｈｎｉｑｕｅ　ｗｅ　ｈａｄ　ｃｏａｔｅｄ　ｔｈｅ　ＰＥＳ　ｈｏｌｌｏｗ　ｆｉｂｅｒ　ｗｉｔｈ　ａ　ｄｅｎｓ　ｓｉｌｉｃｏｎｅ　ｍｅｍｂｒａｎｅ，ｆａｂｒｉｃａｔｅｄ　ｈｏｌｌｏｗ　ｆｉｂｅｒ　ｃｏｍｐｏｓｉｔｅ　ｍｅｍｂｒａｎｅ．Ｕｓｉｎｇ　ＡＦＭ，ＳＥＭ　ａｎｄ　ｔｈｅ　ｇａｓ　ｐｅｒｍｅａｔｉｏｎ　ｅｘｐｅｒｉｍｅｎｔｓ，ｗｅ　ｏｂｓｅｒｖｅｄ　ｔｈｅ　ｒｅｌａｔｉｏｎｓｈｉｐｓ　ｂｅｔｗｅｅｎ　ｔｈｅ　Ｏ２　ｐｅｒｍｅａｔｉｏｎ　ｒａｔｅ
