森林资源二类调查技术手册

  • 格式：docx
  • 大小：1.53 MB
  • 文档页数：31

森林资源二类调查外业调查

基本知识

森林资源二类资源外业调查工作量大、技术含量高，为了便于各外业调查工组进行小班调查、四旁树与城镇零星树样地调查、农田林网控制面积调查和古树名木调查，并熟练地准确地填写各调查记录，现依据《细则》并现结合专家授课中的幻灯片内容以及外业调查的先后顺序，对二类资源外业调查基本知识作如下总结，力求增强自身业务水平，提高工效。总结材料中如有错误的地方，敬请各位专家及同仁批评指正。

第一部分 如何使用测高器

一、基本使用方法

在测高器的指针盘上，分别有几种不同水平距离的高度刻盘（如15m、20m、30m、40m）。使用时，先要测量测点至树木水平距离，且要等于刻盘上的相应数字。测高时，按动仪器背面启动按钮，让指针自由摆动，用瞄准器对准树梢，即按下制动钮后固定指针，在刻盘上读出对应于所选水平距离的树高值。 二、不同地形上的使用方法

平地上：

H树全高 = HBC（仰视值）+ HAE（眼高）。

HBC（仰视值）＝ABtgα，其中：AB—水平距离；α—仰角。

在坡地上观测时，选择角度，先观测树梢，求得h1；再观测树基，求得h2。

若两次观测符号相反（仰角为正，俯角为负），则树木全高H＝h1＋h2

若两次观测符号相同，则H＝h1－h2

三、使用布鲁莱斯测高器，注意点：

1、选择的水平距离应尽量接近树高，在这种条件下测高误差比较小。其测高精度可达到±5％。

2、当树高太小时（小于5米），不宜用测高器测高，可采用长杆直接测高

3、对于阔叶树应注意确定主干梢头位置，以免测高值偏高或偏低。

第二部分 罗盘仪在四旁树调查中的应用

一、罗盘仪主要构件示意图

1、罗盘刻度

示意图

2、罗盘

各构件

示意图

二、罗盘仪操作

（一）罗盘仪的架设与整平

1、架设支架、安装罗盘仪：

罗盘仪的水平制动螺旋和螺旋套要旋松，用罗盘仪的螺旋套把罗盘仪与支架连接起来，并旋紧。 2、罗盘整平

双手轻轻握住罗盘仪的圆盘，根据气泡在两个柱形水准的位置对罗盘进行整平。如果气泡偏离柱形中线，用双手将气泡偏向的一端轻轻降低，直至气泡居中；然后旋紧罗盘仪的螺旋套，旋松磁针制动螺旋。

（二）按坐标方位角测量引线

1、确定罗盘指向。

根据引线坐标方位角旋转罗盘，使指北针指向引线坐标方位角读数，读数时，观测者一定要站在指南针（有铜丝固定的那一端）的一端，顺着指北针进行读数。罗盘指向确定后，旋紧方向紧锁螺丝。

2、定位瞄准：

粗定位：观测者目视罗盘仪望远镜上的三角槽口、三角尖口，指挥跑杆者跑到大致引线位置上。

精定位：观测者调节焦距，直至能清晰地看到目镜中的十字丝与物镜中的花杆，如果能观测到花杆尖头部位，则通过向上转动目镜直至看到花杆尖头。查看十字丝的竖直丝有没有位于花杆尖头中间，如果目镜中的花杆位于竖直丝的左边，则指挥跑杆者向左稍微移动；如果目镜中的花杆位于竖直丝的右边，则指挥跑杆者向右稍微移动，直至竖直丝位于花杆的中部。

3、测水平距离

在本次二类资源调查中，用皮尺量距。竖盘读数а≥5o时，利用公式进行测算水平距。即水平距=K×L×cos2а

(K指视距常数，L指视距)。

（三）测量结束后的操作

按照“两紧四松一盖两收”操作。

“两紧”指：1、旋紧磁针制动旋（以防磁针磨损），2、旋紧调焦距（以便于罗盘仪放入小箱中）。

“四松”指：1旋松方向紧锁螺丝，2旋松俯仰紧锁螺丝，3旋松方向微调螺丝，4旋松俯仰微调螺丝。

“一盖”指盖上物镜盖。“两收”指：1收起小垂球，2收起支架。 三、罗盘仪在四旁树调查中的应用

1、样地的定位和测设

样地采用GPS直接定位（定位方法见GPS使用方法）。对定位点用PVC管（水泥路等硬质地块用喷漆）作标志。

2、四旁树调查中圆形样地的测设

以该公里网点为中心，以14.57m为半径，围成的圆形即为样地调查的范围（其样地面积为 hm2）。

界外木的判定：方位角0°～179°范围内的边界木为调查样木；方位角180°～359°范围内的边界木为界外木。

3、四旁树调查中方形样地的测设

对四旁树样点落在河中或房中等一些特殊情形，省林勘院刘主任说，采取以该公里网点为正方形的中心点，根据具体地形，圆形样地测0度方180度方公里网点半径为90度方270度方确定其中一个点后，进行罗盘仪测设其他点，进而测定界内外，界外木。除测设的样地为正方形外，其他要求与样圆调查一致。

图中各点坐标数值为： “0”

横0726000纵3546000 ； “1” 07259873546013 ； “2”

07260133546013 ；“3” 07259873545987 ；“4” 07260133545987 ；“5” 07260003546013 ；“6” 07259873546000 ；“7”

07260133546000 ；“8” 07260003545987 。

第三部分 GPS使用必备知识

外业调查中，我们要尽可能带全资料，又要尽量地少带资料。现将GPS使用的几个关键点归类如下：

一、熟记GPS参数及其设置

GPS使用的前提是必须使GPS保证正确的参数。主要操作步骤为：在“主菜单”界面中，点击“设置”、“单位”，在“位置显示格式”中选择并点击“User UTM Grid”，在弹出的相应界面中进行相应的操作；在“地图基准”中，选择并点击“User”，在弹出的相应界面进行相应的操作。

GPS参数（西安80坐标3度带）表

三度带 40度带 三度带 40度带

经度 起始；终止

DX －93.5 m 中央经线 E120°

DY －75.5 m 投影比例 +

DZ －14.5 m 东西偏差 +500000.0m

DA －3.0m 南北偏差 0.0m

DF +

二、熟记GPS正常使用方法

1、导航至四旁树样地的公里网络点：在“标志航路点”界面中，输入要导航的坐标。如拟调查样地坐标是 (40726 ,3546)，边长正方形样地测1公里网点为边长为34567820先 输入GPS的坐标(0726000，3546000)，然后点击“导航”（导航小于10米）。导航到达目的地，在原地不动静等约3分钟，误差为1米时，就达到导航定位的目的。

2、导航至类型抽样样地的西南角点：导航方法同上。

3、测量长度：对宽度比较一致，但长度很长的带状林，可以利用GPS测量其长度。主要步骤：在“旅行计算机”界面中，选择“重置”，然后选择“重置旅行数据”、“重置里程表”，并把上述数据归零，然后手持GPS（GPS头部与前进的方向一致）直线走至目标终点后，记录GPS上的数据。

4、求测面积。对于不规则的地块，最常用的是直接绕测法。主要步骤为：依次点击“主菜单”、“工具”、“面积计算”、“开始”后，沿不规则的地块行走一圈回到起始点，点击“停止”，记录下面积数据。如果没有行走至终点，但目前已行走点与起始点是一条直线的情况下，也可以点“停止”（因为GPS默认把该点与终点连起来组成闭合图）。对于约1亩地的小林地，必须点击“航迹/设置航迹记录/记录设置/间隔”后，设置成 (00hrs00min01sec)。

5、航迹保存。要求各工组必须在可能的情况下用航迹保存每一个样地位置，包括三个步骤：（1）找到样地并到西南角样桩位置。（2）在卫星信号好的情况下，调出“航迹”界面，点击“开”按钮。（3）在原地不动等待2-3分钟后，点击 “关”按钮，此时关闭了航迹记录开关。待缓存百分数窗口显示的数据大于90％且小于99％时，点击

“存储”按钮，点击弹出的存储窗口的“全部内容”按钮，此时在航迹窗口中会看到添加了一条当前时间的航迹。确定保存缓存内容以后，点击“清除” 、“确认”窗口中“是”按钮。

6、GPS待机：在外业调查中，如每个小班的调查间隔的时间不长，不要关闭GPS（GPS右侧下方键），可在卫星界面中，点击上方左边的，点击弹出菜单中的“关闭GPS”。外业调查需使用GPS时，可在卫星界面中，点击上方左边的，点击弹出菜单中的“打开GPS”。

第四部分 如何读取地形图 1、读图名 图名通常是用图内最重要的地名来表示。从图名上大致判断地形图所在的范围。

2、认识地形图的方向 除了一些图特别注明方向外，一般地形图为“上北、下南、左西、右东”，或者根据经纬度定方向。

3、认识地形图图幅所在位置 从图框上所标注的经纬度(坐标)可以了解地形图的位置

4、了解比例尺 在本次调查中所用的比例尺是1:10000，即图上的1cm的水平距离相当于实地100m的水平距离。从而，通过比例尺可了解图面积的大小，地形图的精度以及等高线的距离、特定地物（道路、河流等）的长度。

5、了解等高线 结合等高线的特征读图幅内平原特征，以及海拔和相对高度。样地的海拔也可用GPS测得（在卫星界面中）。

第五部分 如何运用RS开展森林资源调查

利用遥感图像勾绘小班步骤：一、建立目视判读标志；二、初步勾绘小班边界；三、现地校正调查小班；四、进行其它补充调查；五、航片勾绘小班转绘GIS系统。

一、建立目视判读标志 P48

在航空像片上，不同地物有其不同的影像特征，这些影像特征是判读时识别各种物体的依据

将卫星影像特征与实地情况对照获得相应影像特征，并记录各地类与树种（组）的影像色调、光泽、质感、几何形状、地形地貌及地理位置(包括地名)等，建立目视判读标志

主要根据：1、形状；2、大小 ；3、色调；4、阴影；5、组合图案等方面建立判读标志。

例如：1、在空间分辨率较低（低于1m）的遥感图像上，植物的形态结构不明显，很难区分乔灌草。2、当遥感图像的空间分辨率高于1m，图像能反映植物的形态结构，这时，可以从阴影、纹理几个方面来区分乔灌草。3、乔木一般比较高大，阴影明显；灌木比较低矮，阴影不明显；草地没有阴影。4、乔木纹理比较粗糙，灌木其次，草地比较平滑。——幻灯片P188页。

二、利用航片勾绘小班

1、转绘行政界线

根据1∶10000地形图上所区划的行政界线，将县（市、区）界、乡（镇、场）界、村界逐一调绘到遥感像片平面图上，并加以注记。

主要是为准确划分小班做准备

2．初步勾绘小班

根据建立的实际地物与遥感图像（形状、大小、色调等）之间的对应关系，按森林经营区划土地种类勾绘小班轮廓。

结合森林分布图、1:10000地形图、年度造林小班图等档案资料，初步勾绘小班轮廓。

小班面积划分的细致程度，只要其面积达到区划标准就要单独划出。

轮廓明显、容易区划的必须区划。然后区划界线不清的小班，其轮廓用虚线勾绘。在外业调查时校对、修正。

设计调查路线：除沿村、镇界线进行调查以外，还要深入到每个小班进行调查。

三、现地调查与小班校正

调查人员在当地熟悉情况的干部群众配合下，携带调查区域1：1万遥感图像、1∶1万地形图和GPS，赴实地进行外业调查。

将地形图和遥感影像结合起来进行调查，可调查部分遥感影像上显示不出的林地区域。

根据航空像片的区划对象与地形图所标地物的相互关系，现地确定各种界线的准确位置，对已经发生变化的小班进行校正，逐块准确勾绘出小班界线。

勾绘困难时，可测设若干GPS点，利用GPS控制点在图上勾绘小班准确界线。

四、其他补充调绘

野外调查同时，对地形图或遥感像片上变化了的地形、地物、地类界线进行补充调绘，并将变化区域在遥感图像和地形图上表

合集下载

森林资源二类调查中的技术应用探讨

森林资源二类调查中的技术应用探讨

龙源期刊网

森林资源二类调查中的技术应用探讨

作者：范佐齐

来源：《硅谷》2012年第20期

摘要： 首先针对二类调查工作中涉及到的四个主要技术进行深入分析，而后指出若干优化操作的可行方案，对于提升技术应用水平，保证二类调查效果有着积极意义。

关键词： 森林；资源；二类调查；技术；应用

经济的发展，从客观上要求林业的全面投入。而我国的森林资源规划设计调查，即二类调查，则正是基于地区经济发展而对当地森林资源实际状况展开的调查工作。

1 二类调查工作中涉及到的技术应用

森林资源通常分布在相对偏远的地方，因此每一次对森林资源的调查都必然会耗费大量的人力物力。从我国建国以来，只开展过三次全国规模的二次调查，分别是始于1975年的“四五森林资源清查”、始于1980年的农业自然资源调查以及始于2003年以《森林资源规划设计调查主要技术规定》作为技术准则的调查。一次全国性的二类调查通常持续3年左右，只有1980年调查，因为直接涉及到农业经济发展，相对较为深入，一直延续了5年才结束。从概念内涵上看，二类调查是以国有林场、自然保护区、森林公园等森林经营单位或县级行政区域为调查单位，以服务经济发展作为主旨的森林资源调查工作。二类调查所获得的相关数据结果，是制定当地经济政策、森林经营方案、林区规划等工作的重要依据。

鉴于二类调查工作如此重要的地位，以及其工作再展开过程中巨大的工作量，相关部门对于科技的引入都相对重视，希望有关的科技能够对提升二类调查工作有所帮助，提升其工作效率。就目前的状况而言，在二类调查工作中得到妥善应用的技术主要包括如下几种：

1.1 无线通信技术

林业领域的无线通信技术与社会中用的GSM系统一致，其相关服务同样由当地通信公司提供。这一项技术并不作为林业引入技术出现，但是在此必须加以提及，主要是因为森林资源分布地域广大，在实际工作过程中，通常都配备必要的移动数据处理系统，配合服务器获取数据并且传输实时数据给服务器进行更高级的决策支持活动。目前吉林省森林资源规划设计调查配备的均为3S+PDA系统，其数据处理根本支持就在于PDA（Personal Digital Assistant）的移动和即时性。

3S+ISAM技术在森林资源二类调查中应用研究

3S+ISAM技术在森林资源二类调查中应用研究

２０１１年９月　缀色科技　Ｊｏｕｒｎａｌ　ｏｆ　Ｇｒｅｅｎ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　第９期　

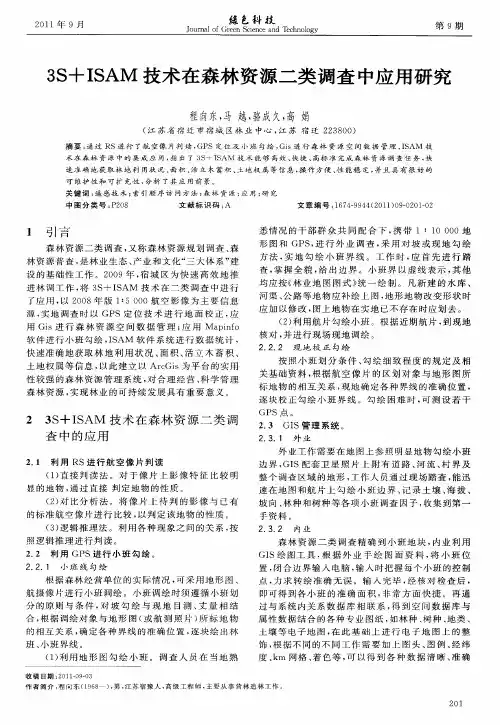

３Ｓ＋ＩＳＡＭ技术在森林资源二类调查中应用研究　

程向东，马越，骆成久，高娟　

（江苏省宿迁市宿城区林业中心，江苏宿迁２２３８００）　

摘要：通过ＲＳ进行了航空像片判读，ＯＰＳ定位及小班勾绘，Ｇｉｓ进行森林资源空间数据管理、ＩＳＡＭ技　术在森林资源中的集成应用，指出了３Ｓ＋ＩＳＡＭ技术能够高效、快捷、高标准完成森林资源调查任务，快　速准确地获取林地利用状况、面积、活立木蓄积、土地权属等信息，操作方便、性能稳定，并且具有很好的　可维护性和可扩充性，分析了其应用前景。　关键词：遥感技术；索引顺序访问方法｝森林资源；应用；研究　中图分类号：Ｐ２０８　文献标识码：Ａ　文章编号：１６７４—９９４４（２０１１）０９－０２０１－０２　

ｌ　引言　

森林资源二类调查，又称森林资源规划调查、森　

林资源普查，是林业生态、产业和文化“三大体系”建　

设的基础性工作。２００９年，宿城区为快速高效地推　

进林调工作，将３Ｓ４－ＩＳＡＭ技术在二类调查中进行　

了应用，以２００８年版１：５　０００航空影像为主要信息　

源，实地调查时以ＧＰＳ定位技术进行地面校正，应　

用Ｇｉｓ进行森林资源空间数据管理；应用Ｍａｐｉｎｆｏ　

软件进行小班勾绘，ＩＳＡＭ软件系统进行数据统计，　

快速准确地获取林地利用状况、面积、活立木蓄积、　

土地权属等信息，以此建立以ＡｒｃＧｉｓ为平台的实用　

性较强的森林资源管理系统，对合理经营、科学管理　

森林资源，实现林业的可持续发展具有重要意义。　

２　３Ｓ＋ＩＳＡＭ技术在森林资源二类调　

查中的应用　

２．１　利用ＲＳ进行航空像片判读　

（１）直接判读法。对于像片上影像特征比较明　

显的地物，通过直接判定地物的性质。　

（２）对比分析法。将像片上待判的影像与已有　

的标准航空像片进行比较，以判定该地物的性质。　

（３）逻辑推理法。利用各种现象之间的关系，按　

森林资源二类调查

森林资源二类调查

森林资源调查技术规程

森林资源调查技术大体相同，不同的是因调查目的不同而调查精度要求不一，其主要调查技术规程为：

Ａ、土地利用现状分类

a、分类系统

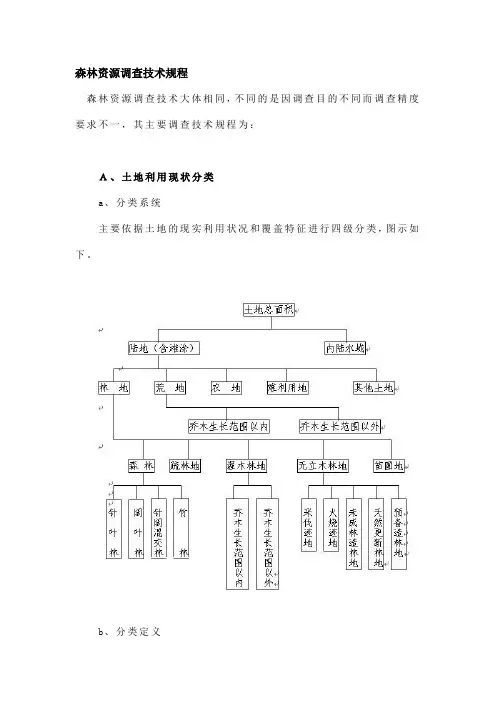

主要依据土地的现实利用状况和覆盖特征进行四级分类，图示如下。
