大直径长距离钢制输水管道安装施工方法

1

大直径长距离钢制输水管道

安装施工方法

2

大直径长距离钢制输水管道安装施工方法

目 录

1.工程概述-----------------------------------------------1

2.施工段的划分及施工程序---------------------------------2

2.1施工段的划分-----------------------------------------2

2.2施工程序的制定---------------------------------------2

3.施工技术要求及质量策划---------------------------------4

3.1管沟开挖及管基础处理---------------------------------4

3.2钢管安装---------------------------------------------7

3.3焊接及检验-------------------------------------------9

3.4焊口外防腐及防腐层补伤-------------------------------11

3.5管道隐蔽---------------------------------------------11

3.6水压试验---------------------------------------------12

3.7水泥砂浆衬里-----------------------------------------16

3.8管道支墩及阀井---------------------------------------18

4.施工中的重点及难点-------------------------------------19

4.1重点部分---------------------------------------------19

第２８卷第１期　２００６年２月　肩弛Ｔ匕工建设　Ｐｅｔｒｏｌｅｕｍ　ａｎｄ　Ｃｈｅｍｉｃａｌ（２０ｎｓｔｒｕｃｔｉｏｎ　ＶＯ１．２８　Ｎｏ．１　Ｆｅｂ．２００６　

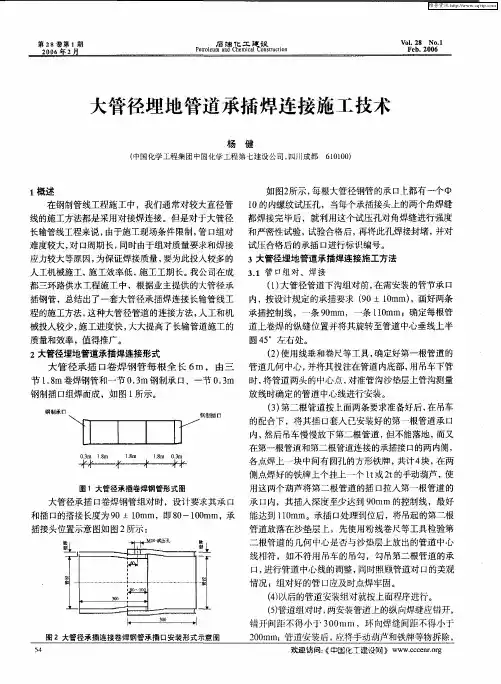

大管径埋地管道承插焊连接施工技术　

杨健　（中国化学工程集团中国化学工程第七建设公司，四川成都６１０１００）　

１概述　在钢制管线工程施工中，我们通常对较大直径管　线的施工方法都是采用对接焊连接。但是对于大管径　长输管线工程来说，由于施工现场条件限制，管口组对　难度较大，对Ｖ－Ｉ周期长，同时由于组对质量要求和焊接　应力较大等原因，为保证焊接质量，要为此投入较多的　人工机械施工，施工效率低，施工工期长。我公司在成　都三环路供水工程施工中，根据业主提供的大管径承　插钢管，总结出了一套大管径承插焊连接长输管线工　程的施工方法，这种大管径管道的连接方法，人工和机　械投入较少，施工进度快，大大提高了长输管道施工的　质量和效率，值得推广　２大管径埋地管道承插焊连接形式　大管径承插口卷焊钢管每根全长６ｍ，由三　节１．８ｍ卷焊钢管和一节０．３ｍ钢制承口、一节０．３ｍ　钢制插口组焊而成，如图ｌ所示。　

０３ｍ　１　８ｍ　１　８ｍ　１　８ｍ　０　３ｍ　

图１大管径承插卷焊钢管形式图　大管径承插口卷焊钢管组对时，设计要求其承口　和插口的搭接长度为９０士１．０ｍｍ，即８０－１．ＯＯｍｍ，承　插接头位置示意图如图２所示：　

１＿　！　一　图２大管径承插连接卷焊钢管承插口安装形式示意图　如图２所示，每根大管径钢管的承１：３上都有一个中　ｌＯ的内螺纹试压孔，当每个承插接头上的两个角焊缝　都焊接完毕后，就利用这个试压孔对角焊缝进行强度　和严密性试验，试验合格后，再将此孔焊接封堵，并对　试压合格后的承插口进行标识编号。　３大管径埋地管道承插焊连接施工方法　３．１管口组对、焊接　（１）大管径管道下沟组对前，在需安装的管节承口　内，按设计规定的承插要求（９０±ＩＯｍｍ），画好两条　承插控制线，一条９０ｒａｍ，一条ｌＩＯｍｍ；确定每根管　道上卷焊的纵缝位置并将其旋转至管道中心垂线上半　圆４５。左右处。　（２）使用线垂和卷尺等工具，确定好第一根管道的　管道几何中心，并将其投注在管道内底部，用吊车下管　时，将管道两头的中心点，对准管沟沙垫层上管沟测量　放线时确定的管道中心线进行安装。　（３）第二根管道按上面两条要求准备好后，在吊车　的配合下，将其插口套人已安装好的第一根管道承口　内，然后吊车慢慢放下第二根管道，但不能落地，而又　在第一根管道和第二根管道连接的承插接口的两内侧，　各点焊上一块中间有圆孑Ｌ的方形铁牌，共计４块，在两　侧点焊好的铁牌上个挂上一个ｌｔ或２ｔ的手动葫芦，使　用这两个葫芦将第二根管道的插１：３拉人第一根管道的　承口内，其插入深度至少达到９０ｒａｍ的控制线，最好　能达到ｌ１０ｍｍ。承插口处理到位后，将吊起的第二根　管道放落在沙垫层上，先使用粉线卷尺等工具检验第　二根管道的』‘Ｌ何中心是否与沙垫层上放出的管道中心　线相符，如不符用吊车的吊勾，勾吊第二根管道的承　口，进行管道中心线的调整，同时照顾管道对口的美观　情况；组对好的管口应及时点焊牢固。　（４）以后的管道安装组对就按上面程序进行。　（５）管道组对时，两安装管道上的纵向焊缝应错开，　错开间距不得小于３ＯＯｍｍ，环向焊缝间距不得小于　２００ｍ１；１１；管道安装后，应将手动葫芦和铁牌等物拆除，　欢迎访问：《中国化工建设网》ＷＷＷ．ＣＣＣｅ￣ｒ．ｏｒ

PCCP管在长距离输水管线工程的应用

城市供水安全运行为城市居民生活和社会经济发展提供了保证，给水输水管材的选择及准确应用对于保障供水安全具有重要意义。本文就PCCP管在长距离输水管线工程中的应用做出探究，以望能够提升PCCP管在安全供水中的应用价值。

标签：PCCP管;输水管线;工程应用

随着经济的高速发展，城市用水量在不断增加。长距离、跨流域的输水工程日趋增多，在长距离输配水工程中，管材的选择应综合进行技术、经济、安全等方面的比较后确定。PCCP具有安全可靠，使用寿命长特点，在大口径管线中，其综合造价较钢管、球墨铸铁管低，是一種优越的输水管材。

1、目前我国大口径给水管材的应用现状

随着给排水技术以及材料技术的不断发展，各科新型给水管道材料不断推出，大口径长距离的输水管材主要有以下几种：

1.1钢管

钢管是一种在各行业获得广泛应用的管材。城市供水用钢管常选用Q235B钢板制作，它具有良好的韧性，管材及管件易加工。但钢管的刚度小，大口径管易变形，衬里及外防腐要求严，焊接工作量较大。

1.2球墨铸铁管

球墨铸铁管利用离心力铸造成形，管壁致密，石墨铸铁形态为球状，基体伸长率大、强度高，性能与钢管相似，具有柔韧性，且抗弯强度比钢管大，使用过程中管段不易弯曲变形，材料耐蚀性好，其接口为柔性接口，具有伸缩性和曲折性，适应基础不均匀沉陷。但球墨铸铁管的缺点是大口径管道的生产厂很少，且价格昂贵，超过钢管。

1.3 PCCP管

PCCP管就是钢筒预应力混凝土管，PCCP管是在带钢筒的砼管芯上，缠绕一层或二层环向预应力钢丝，并作水泥砂浆保护层而制成的管子。该管材由于在管芯中嵌入了一层薄壁钢筒，实质上是一种钢板与预应力砼的复合管材，它比一阶段、三阶段预应力管具有更好的抗渗性。PCCP管承插端的工作面是定型钢制口环，几何尺寸误差小，承插工作面间隙仅1-2mm，O型胶圈占满凹型槽内，密封性能良好，在内水压力下，胶圈无法冲脱，往往滴水不漏，从而改善了一阶段、三阶段管胶圈安装不到位、容易冲脱、承插口容易滴水的问题。而且承插口可设计成双胶圈，在逗管后可在承插口双胶圈之间的小孔处，用小型人工试压的

２０１２年６月第６期　城市道桥与防洪　管理施工　２６３　

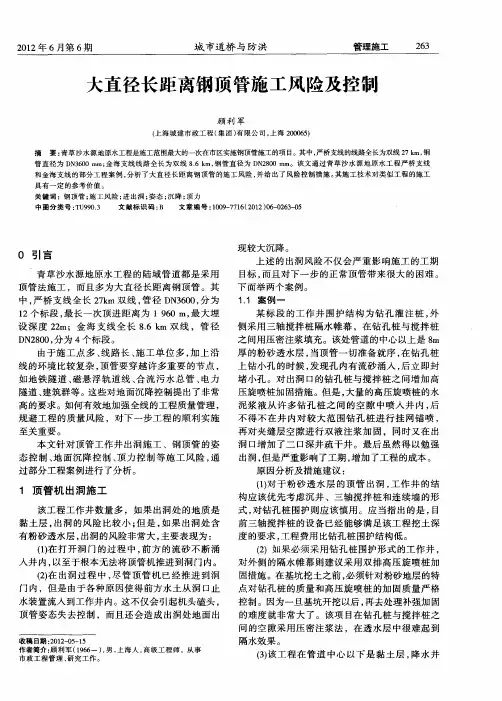

大直径长距离钢顶管施工风险及控制　

顾利军　（上海城建市政工程（集团）有限公司，上海２０００６５）　

摘　要：青草沙水源地原水工程是施工范围最大的一次在市区实施钢顶管施工的项目。其中，严桥支线的线路全长为双线２７　ｋｍ，钢　管直径为ＤＮ３６００　ｍｍ；金海支线线路全长为双线８．６　ｋｍ，钢管直径为ＤＮ２８００　ｍｍ。该文通过青草沙水源地原水工程严桥支线　和金海支线的部分工程案例，分析了大直径长距离钢顶管的施工风险，并给出了风险控制措施。其施工技术对类似工程的施工　具有一定的参考价值。　关键词：钢顶管；施工风险；进出洞；姿态；沉降；顶力　中图分类号：ＴＵ９９０－３　文献标识码：Ｂ　文章编号：１００９—７７１６（２０１２）０６—０２６３—０５　

０引言　

青草沙水源地原水工程的陆域管道都是采用　顶管法施工，而且多为大直径长距离钢顶管。其　

中，严桥支线全长２７ｋｉｎ双线，管径ＤＮ３６００，分为　

ｌ２个标段，最长一次顶进距离为１　９６０　ｍ，最大埋　

设深度２２ｍ；金海支线全长８．６　ｋｍ双线，管径　

ＤＮ２８００，分为４个标段。　

由于施工点多、线路长、施工单位多，加上沿　

线的环境比较复杂，顶管要穿越许多重要的节点，　如地铁隧道、磁悬浮轨道线、合流污水总管、电力　

隧道、建筑群等。这些对地面沉降控制提出了非常　

高的要求。如何有效地加强全线的工程质量管理，　

规避工程的质量风险，对下一步工程的顺利实施　

至关重要。　

本文针对顶管工作井出洞施工、钢顶管的姿　

态控制、地面沉降控制、顶力控制等施工风险，通　

过部分工程案例进行了分析。　

１顶管机出洞施工　

该工程工作井数量多，如果出洞处的地质是　

黏土层，出洞的风险比较小；但是，如果出洞处含　

有粉砂透水层，出洞的风险非常大，主要表现为：　

（１）在打开洞门的过程中，前方的流砂不断涌　

人井内，以至于根本无法将顶管机推进到洞门内。　（２１在出洞过程中，尽管顶管机已经推进到洞
