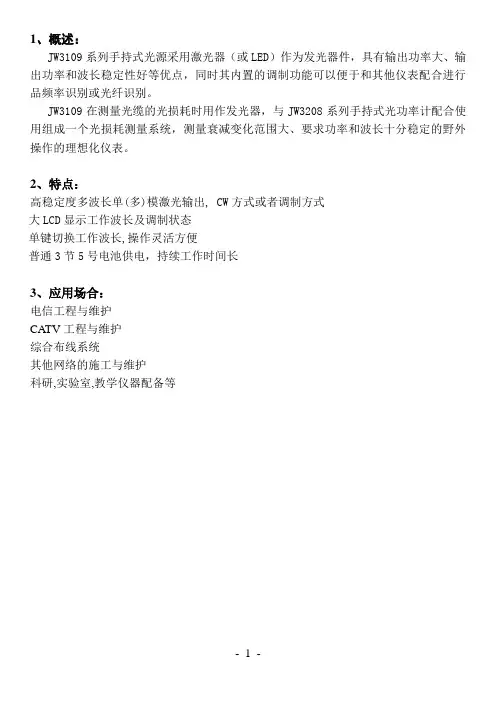

1、概述：

JW3109系列手持式光源采用激光器（或LED）作为发光器件，具有输出功率大、输出功率和波长稳定性好等优点，同时其内置的调制功能可以便于和其他仪表配合进行品频率识别或光纤识别。

JW3109在测量光缆的光损耗时用作发光器，与JW3208系列手持式光功率计配合使用组成一个光损耗测量系统，测量衰减变化范围大、要求功率和波长十分稳定的野外操作的理想化仪表。

2、特点：

高稳定度多波长单(多)模激光输出, CW方式或者调制方式

大LCD显示工作波长及调制状态

单键切换工作波长,操作灵活方便

普通3节5号电池供电，持续工作时间长

3、应用场合：

电信工程与维护

CATV工程与维护

综合布线系统

其他网络的施工与维护

科研,实验室,教学仪器配备等

4、技术指标:

型号 JW3109

工作波长（nm） 650 1310/1550 850/1300 1310/1550/850/1300 650/1310/1550

发光器件 FP-LD

输出功率（dBm）(典型值) 0 -7 -20

内部调制(Hz) CW,2 CW/270/1000/2000

适用光纤 SM MM

光接口 FC/PC

SC/PC

ST/PC FC/PC

工作电源 3节5号1.5V电池

工作温度（C） -10~+60

存储温度（C） -25~+70

电池连续工作时间(h) 45

外形尺寸（mm） 152X74X26

重量（G） 180

5、组件

1、JW3109手持式光源„„„„„„„„„„„„„„„1只

2、操作说明书„„„„„„„„„„„„„„„„„„1本

3、护套„„„„„„„„„„„„„„„„„„„„„1只

4． 5号1.5V电池---------------------------------------------------3节

5． 清洁棉签--------------------------------------------------------1包

6、面板说明：

功能说明：

1. 光输出端：可用FC型光纤连接器与被测器件的信号接受端相连。

2. LCD显示屏：LCD显示输出的光波长值，。

3. “ON/OFF”键：按下该键，打开或关闭光源。

4. “WAVE”键：按下该键，可以选择不同的输出波长值，该值将在LCD上显示。

6.“MODE”键：切换光源的调制频率。在CW、270Hz、1000Hz、2000Hz之间进行切换。

7、使用说明：

1． 将光纤连接器接入光输出端口。

2． 按下“ON/OFF”键打开JW3109, 工作指示灯亮。

3． 通过按动WAVE键来调整光源的波长。

4． 通过按动MODE键来调整光源的调制频率。

5. JW3109手持式光源的各种工作状态都将在仪表的液晶上显示 出来。

6. 关机: 按 ON/OFF键，指示灯灭，LCD不显示，关机。

8、注意事项：

1． 避免在JW3109工作时直视输出口,激光会伤害您的眼睛. 2． 若长时间不使用，用户可用防尘帽保护光输出端口，避免输出端暴露在空气中被污染。

3． 当稳定化光源使用一段时期后，光输出端口上可能有粘附在内部套筒上的污垢，造成输出光功率的下降，这时用户可用沾上酒精的棉签清除污垢，再用干棉签去除痕迹。若仍无法清洁干净，请与公司直接联系。

4． 如果长期不用，请及时将电池取出来，以免电池受潮影响使用寿命。

5． 其他故障请与公司直接联系，千万不要拆开仪表自行修理，以免造成更严重的故障。对于私自拆装过的仪表，嘉慧公司将不予维修。

9、常见故障的处理

序号 故障现象 处理方法

1 使用过程中发现输出光不稳定或急速下降。 请更换电池。

2 适配器端口不清洁、有污渍 用酒精棉轻轻地擦洗

3 仪表刚开机时，输出的光功率有些波动 开机预热15分钟后再使用

10、质量保证

我们不赞成用户自行修理JW3109。

10.1仪表保修期自发货之日起十八个月内。

嘉慧公司将对其所有产品的物料及工艺承诺，保修期为发货之日起十八个月内有效。当购买得的产品在此期间被发现有质量问题，嘉慧公司会做出适当的修理或更换。但在任何情况下，嘉慧公司的责任不会超出该产品的购买价。

10.2 如果仪表在使用过程中出现问题,根据常见故障提示的解决方法仍无法解决,用户不得擅自打开机壳,请与公司市场部及各地代理商联系。

10.3对于因生产缺陷而造成的质量故障，生产厂家负责免费维修或更换仪表，此保证仅适用于仪表的正常使用，而且无损坏或使用不当的条件下。

JW3109的保修并不包括由以下原因引致的问题/故障：

1、对仪器进行无授权修理或修改

2、非恰当使用、疏忽使用、或意外等

保修单Warranty Registration

随同嘉慧的产品均有一张公司的保修单（warranty registration card）。请您填好后连同购置发票复印件一起寄回嘉慧公司市场部,以便日后我们需要对你的仪器进行维护、技术革新、校准等事情时，有一个根源的记录。
