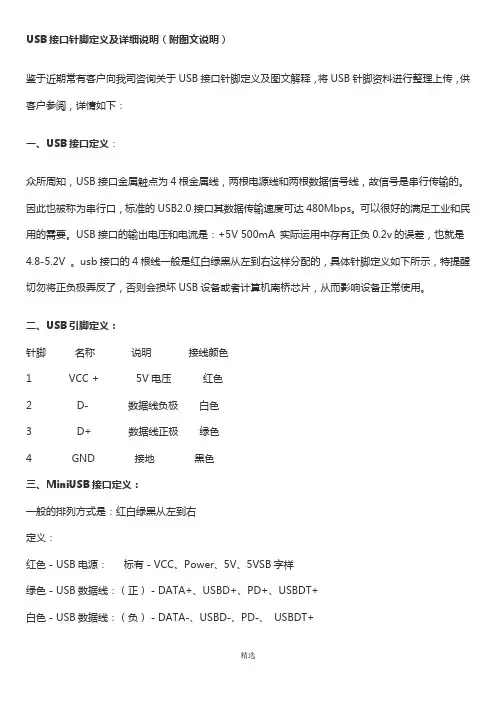

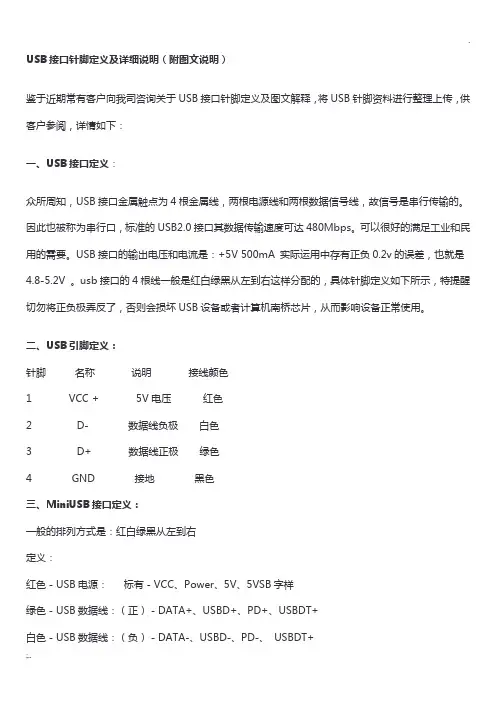

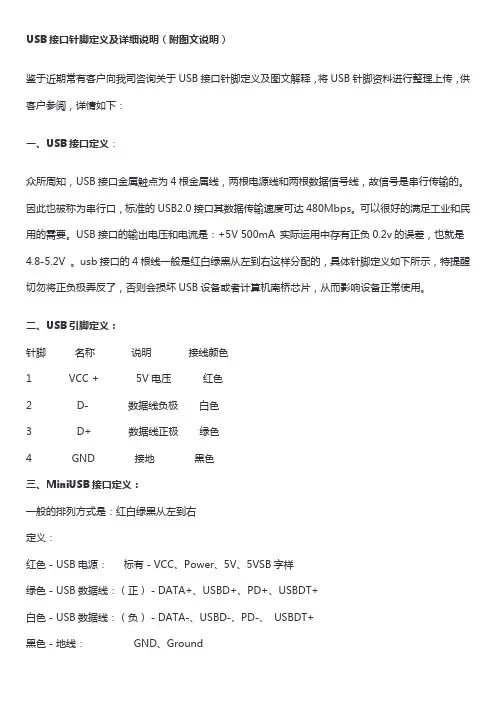

1 / 4 USB接口针脚定义及详细说明（附图文说明）
鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：
一、USB接口定义：
众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。可以很好的满足工业和民用的需要。USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。
二、USB引脚定义：
针脚 名称 说明 接线颜色
1 VCC + 5V电压 红色
2 D- 数据线负极 白色
3 D+ 数据线正极 绿色
4 GND 接地 黑色
三、MiniUSB接口定义：
一般的排列方式是：红白绿黑从左到右
定义：
红色－USB电源： 标有－VCC、Power、5V、5VSB字样
绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+
白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+ 文档可能无法思考全面，请浏览后下载!
2 / 4 黑色－地线： GND、Ground
四、MiniUSB引脚定义：
针脚 名称 说明 接线颜色
1 VCC + 5V电压 红色
2 D- 数据线负极 白色
3 D+ 数据线正极 绿色
4 ID
permits distinction of
Micro-A- and Micro-B-Plug
none
Type A:connected to Ground
Type B:not connected
5 GND 接地 黑色 文档可能无法思考全面，请浏览后下载!
3 / 4
插针管脚定义（图纸）： 文档可能无法思考全面，请浏览后下载! 4 / 4
其中ID脚通常为空，只有在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。如果你的系统仅仅是用做Slave，那么就使用B接口。系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
我们手机/移动电源等设备上一般用的都是B型MiniUSB口/Micro USB接口，目前市面上最为通用的也是USB B型接口、MiniUSB B型口以及Micro USB B型接口。
