燃气气密测试及分区域查漏培训
气密测试基及础分知区识域查漏
二〇一四年七月
目录
一、室内燃气管道的测试 二、户内供气系统的分类 三、气密测试的流程 四、漏气寻找方法 五、用户管置换
为什么要进行气密测试？
为实现公司对客户的承诺——提供安全、可靠 的燃气供应，我们应给予客户安全、可靠的燃 气设施。
任何新安装、置换、安检或经维修的管道、及 燃气用具等，都要进行气密测试。
天然气供气压力 2000pa=2kpa=20厘米水柱
零位 12
压力计识读
13
02 户内供气系统的种类
户内供气系统
15
户内供气系统（带调压器）
16
户内供气系统（带自闭阀）
17
03 气密测试的流程
气密测试流程
一． 连接压力计 二． 气密测试 三． 表前阀内漏测试 四． 炉（灶）前阀内漏测试 五． 静压测试 六． 动压测试 七． 灶具安全装置测试（灶具带安全装置） 八． 置换空气
➢ 表具如未即时装置，应关闭表前阀，封堵接口。如 设有立管控制阀，则必须保持该阀在开启的状态。
户内管管置换
➢ 为避免产生爆炸性的混合气体，燃气表及管道在正 常使用前需要吹扫。如设有旁通管，燃气表与旁通 管两者都应吹扫。
➢ 分支管道如有阀控制开关可分开吹扫；如几条分支 管道要同时吹扫，每分支都要有人小心监察。
3、气密测试及内漏测试（现有系统） 气密测试的工具与使用
气密测试的工具 气密测试工具应妥善保养
泡
测
沫
漏
水
仪
压力计
试漏三通
胶管
11
港华集团常用的压力计
厘米水柱 (cm/H2O)
英寸水柱 （in/H2O)
1kpa（千帕）= 1000pa（帕） 1kpa（千帕）=10cm/H2O（厘米/水柱） 100pa（帕）=1cm/H2O（厘米/水柱）
二〇一四年七月
目录
一、室内燃气管道的测试 二、户内供气系统的分类 三、气密测试的流程 四、漏气寻找方法 五、用户管置换
为什么要进行气密测试？
为实现公司对客户的承诺——提供安全、可靠 的燃气供应，我们应给予客户安全、可靠的燃 气设施。
任何新安装、置换、安检或经维修的管道、及 燃气用具等，都要进行气密测试。
天然气供气压力 2000pa=2kpa=20厘米水柱
零位 12
压力计识读
13
02 户内供气系统的种类
户内供气系统
15
户内供气系统（带调压器）
16
户内供气系统（带自闭阀）
17
03 气密测试的流程
气密测试流程
一． 连接压力计 二． 气密测试 三． 表前阀内漏测试 四． 炉（灶）前阀内漏测试 五． 静压测试 六． 动压测试 七． 灶具安全装置测试（灶具带安全装置） 八． 置换空气
➢ 表具如未即时装置，应关闭表前阀，封堵接口。如 设有立管控制阀，则必须保持该阀在开启的状态。
户内管管置换
➢ 为避免产生爆炸性的混合气体，燃气表及管道在正 常使用前需要吹扫。如设有旁通管，燃气表与旁通 管两者都应吹扫。
➢ 分支管道如有阀控制开关可分开吹扫；如几条分支 管道要同时吹扫，每分支都要有人小心监察。
3、气密测试及内漏测试（现有系统） 气密测试的工具与使用
气密测试的工具 气密测试工具应妥善保养
泡
测
沫
漏
水
仪
压力计
试漏三通
胶管
11
港华集团常用的压力计
厘米水柱 (cm/H2O)
英寸水柱 （in/H2O)
1kpa（千帕）= 1000pa（帕） 1kpa（千帕）=10cm/H2O（厘米/水柱） 100pa（帕）=1cm/H2O（厘米/水柱）

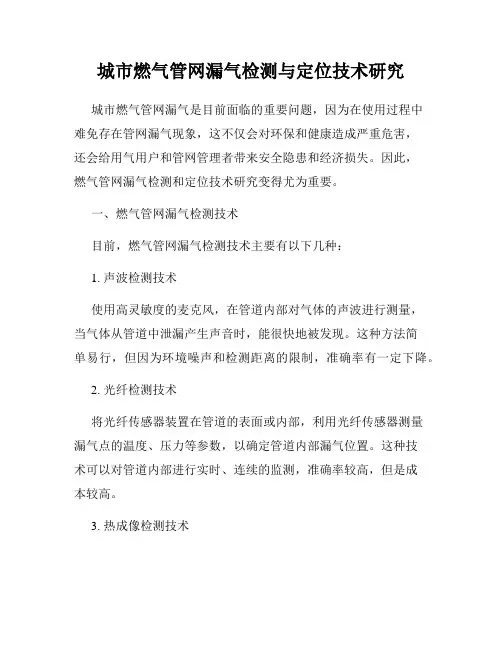

城市燃气管网漏气检测与定位技术研究
城市燃气管网漏气检测与定位技术研究城市燃气管网漏气是目前面临的重要问题，因为在使用过程中难免存在管网漏气现象，这不仅会对环保和健康造成严重危害，还会给用气用户和管网管理者带来安全隐患和经济损失。
因此，燃气管网漏气检测和定位技术研究变得尤为重要。
一、燃气管网漏气检测技术目前，燃气管网漏气检测技术主要有以下几种：1. 声波检测技术使用高灵敏度的麦克风，在管道内部对气体的声波进行测量，当气体从管道中泄漏产生声音时，能很快地被发现。
这种方法简单易行，但因为环境噪声和检测距离的限制，准确率有一定下降。
2. 光纤检测技术将光纤传感器装置在管道的表面或内部，利用光纤传感器测量漏气点的温度、压力等参数，以确定管道内部漏气位置。
这种技术可以对管道内部进行实时、连续的监测，准确率较高，但是成本较高。
3. 热成像检测技术利用红外相机和热成像仪直接监测燃气管道表面的温度分布情况，通过检测温度变化，找出可能存在漏气的地方。
虽然这种方法不用接触到管道表面，但是它也容易受到外在环境的影响，准确率有限。
以上三种检测技术各有特点，选取应该根据实际情况进行综合考虑。
二、燃气管网漏气定位技术检测到管网中的漏气点后，精准地定位气体泄漏点是十分重要的。
燃气管网漏气定位技术主要有以下几种：1. 电感法通过地面感应器测量地下管道周围的磁场和气体压力，从而精确定位漏气点。
这种技术适用于金属管道，并且能够确定漏气位置及深度等信息。
2. 微气象法通过计算管道周围的空气流动模式，从而推测出漏气点位置，这种方法适用于大规模管网的漏气定位。
3. 热波法在地表面散布一定量的热物质，检测周围空气温度变化，并通过分析温度分布，确定漏气点位置。
这种方法施工方便，但受到一定的环境限制，并不能精确定位。
总的来说，燃气管网漏气检测和定位技术的不断优化，有利于提高燃气管网的安全性和效率、节省了维修成本以及避免了未检测漏气问题带来的危害。
随着科技的不断进步，相信燃气管网漏气检测和定位技术也会不断开发和完善，为城市生活的可持续发展作出贡献。
城市燃气系统与供应管道的漏气检测与防范技术
定期组织燃气泄漏应急处置培训，提高应急处置人员的技能和应 对能力。
演练与评估
定期进行燃气泄漏应急演练，并对演练结果进行评估和总结，不 断完善应急预案和处置能力。
THANKS
智能巡检机器人
研发能够在燃气管道中自主巡检的机器人，实时 监测管道状况，发现异常及时预警。
快速堵漏设备
研发能够在短时间内快速封堵泄漏点的设备，减 少漏气对环境和人身安全的危害。
加强漏气应急处置能力建设与培训
建立应急预案
针对不同规模的燃气泄漏事故，制定详细的应急预案，明确处置 流程和责任分工。
培训专业队伍
强化管道焊接工艺
合理设计管道埋深
根据土壤条件和管道长度，合理设计 管道埋深，以减少外部压力对管道的 影响。
确保管道焊接质量，防止因焊接缺陷 导致的漏气。
管道运行中的漏气防范措施
定期巡检
对燃气管道进行定期巡检，及时 发现并处理潜在的漏气隐患。
压力监控
安装压力传感器，实时监测管道内 的压力变化，预防因超压或欠压引 起的漏气。
城市燃气供应管道的漏气应急 处理
漏气事故的应急处置原则与流程
原则
及时发现、快速响应、有效控制 、减少损失。
流程
发现漏气、立即报警、启动应急 预案、组织抢险救援、现场处置 、事后评估。
漏气事故的应急处置措施与手段
切断气源
关闭漏气点附近的阀门，切断 气源，防止事故扩大。
禁止火源
在燃气浓度较高的情况下，禁 止任何火源，防止引发火灾。
03
分析
通过案例分析，可以发现漏气事故应急处置的关键在于及时发现、快速
响应、有效控制和减少损失。同时，加强日常巡检和维护，提高燃气系
统的安全性能也是防范漏气事故的重要措施。
演练与评估
定期进行燃气泄漏应急演练，并对演练结果进行评估和总结，不 断完善应急预案和处置能力。
THANKS
智能巡检机器人
研发能够在燃气管道中自主巡检的机器人，实时 监测管道状况，发现异常及时预警。
快速堵漏设备
研发能够在短时间内快速封堵泄漏点的设备，减 少漏气对环境和人身安全的危害。
加强漏气应急处置能力建设与培训
建立应急预案
针对不同规模的燃气泄漏事故，制定详细的应急预案，明确处置 流程和责任分工。
培训专业队伍
强化管道焊接工艺
合理设计管道埋深
根据土壤条件和管道长度，合理设计 管道埋深，以减少外部压力对管道的 影响。
确保管道焊接质量，防止因焊接缺陷 导致的漏气。
管道运行中的漏气防范措施
定期巡检
对燃气管道进行定期巡检，及时 发现并处理潜在的漏气隐患。
压力监控
安装压力传感器，实时监测管道内 的压力变化，预防因超压或欠压引 起的漏气。
城市燃气供应管道的漏气应急 处理
漏气事故的应急处置原则与流程
原则
及时发现、快速响应、有效控制 、减少损失。
流程
发现漏气、立即报警、启动应急 预案、组织抢险救援、现场处置 、事后评估。
漏气事故的应急处置措施与手段
切断气源
关闭漏气点附近的阀门，切断 气源，防止事故扩大。
禁止火源
在燃气浓度较高的情况下，禁 止任何火源，防止引发火灾。
03
分析
通过案例分析，可以发现漏气事故应急处置的关键在于及时发现、快速
响应、有效控制和减少损失。同时，加强日常巡检和维护，提高燃气系
统的安全性能也是防范漏气事故的重要措施。
泄漏点检测PPT课件
第8页
城镇燃气管道与长输（油气）管道的定期检验规程培训
五、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、气体泄漏的预防
做好管道的腐蚀与防护工作，尽可能的对管道实施 防腐层和阴极保护的联合保护手段。定期对管道的防腐 层缺陷进行检测和评价，对管道防腐层较差的管段进行 修复。管道的阴极保护状况应按规范定期检测和评价， 对未达到保护的管段应查明原因并采取相应的整改或补 救措施。管道的防腐层与阴极保护应达到均衡工作；
授课：续理 xulibj@
第9页
城镇燃气管道与长输（油气）管道的定期检验规程培训
五、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
五、车载式燃气管道泄漏检测技术
燃气泄漏检测车是在车辆上安装泄漏检测设备，当 检漏车在埋设有燃气管道的路面上方或附近行驶时，能 够快速、准确地进行管道泄漏检测，判断管道是否泄漏 及泄漏的程度。其检测技术主要有FID火焰电离式检测 技术，OMD光学甲烷红外检测技术。
授课：续理 xulibj@
第14页
城镇燃气管道与长输（油气）管道的定期检验规程培训
五、地下输气管道泄漏点精确定位方法 ：
１、气体泄漏检测
六、采用超声波仪器进行检测
原理：
如果一个容器内充满气体，当其内部压强大于外部压强时，由 于内外压差较大，一旦容器有漏孔，气体就会从漏孔冲出。当漏孔 尺寸较小且雷诺数较高时，冲出气体就会形成湍流，湍流在漏孔附 近会产生一定频率的声波，如图所示。声波振动的频率与漏孔尺寸 有关，漏孔较大时人耳可听到漏气声，漏孔很小且声波频率大于 20kHz时，人耳就听不到了，但它们能在空气中传播，被称作空载 超声波。超声波是高频短波信号，其强度随着离开声源(漏孔)距离 的增加而迅速衰减。因此，超声波被认为是一种方向性很强的信号， 用此信号可以判断泄漏的位置。
燃气管道的检验ppt医学课件
(五)所在地发生滑坡、泥石流等重大地质灾害的; (六)有重大改造维修的。
第十二条 使用单位应当根据检验周期，对 GBI-III级次高 压燃气管道制定全面检验和合于使用评价计划，对 GBl-IV 级次高压燃气管道、 GBl-V级和 GBl-VI级中压燃气管道、 GB2级热力管道，制定全面检验计划，并且及时向压力管 道使用登记部门申报全面检验、合于使用评价计划，在合 于使用评价或者全面检验有效期届满前 1个月之前向检验 机构、评价机构提出全面检验、合于使用评价要求，安排 全面检验、合于使用评价工作。
第十八条 有下列情况之一的管道，应当按照许用压力进 行耐压强度校核:
(一)全面减薄量超过管道公称壁厚 20%的； (二)操作参数发生增大的； (三)输送介质种类发生重大变化，改变为更危险介质的。
耐压强度校核参照相应国家标准或者行业标准的规定进行。
第十九条 有下列情况之一的管道，应当进行应力分析校 核:
(三)合于使用评价，在全面检验之后进行。合于使用评价包 括对管道进行的应力分析计算；对危害管道结构完整性的 缺陷进行的剩余强度评估与超标缺陷安全评定；对危害管
道安全的主要潜在危险因素进行的管道剩余寿命预测、以
及在一定条件下开展的材料适用性评价。
定期检验中的全面检验和合于使用评价，应当采用完整性 管理理念中的检验检测评价技术，开展基于风险的检验检 测，并且确定管道的事故后果严重区。
(一)允许使用，检查结果符合有关安全技术规范的规定；
(二)进行全面检验，发现存在超出有关安全技术规范规定 的缺陷，并且不能满足安全使用要求。
第三章 全面检验与合于使用评价
第一节 全面检验
第十三条 全面检验前，检验机构应当对提交和收集的以 下资料进行审查、分析:
(一)设计图纸、文件与有关强度计算书； (二)管道元件产品质量证明资料； (三)安装监督检验证明文件、安装及其竣工验收资料； (四)管道使用登记证；
第十二条 使用单位应当根据检验周期，对 GBI-III级次高 压燃气管道制定全面检验和合于使用评价计划，对 GBl-IV 级次高压燃气管道、 GBl-V级和 GBl-VI级中压燃气管道、 GB2级热力管道，制定全面检验计划，并且及时向压力管 道使用登记部门申报全面检验、合于使用评价计划，在合 于使用评价或者全面检验有效期届满前 1个月之前向检验 机构、评价机构提出全面检验、合于使用评价要求，安排 全面检验、合于使用评价工作。
第十八条 有下列情况之一的管道，应当按照许用压力进 行耐压强度校核:
(一)全面减薄量超过管道公称壁厚 20%的； (二)操作参数发生增大的； (三)输送介质种类发生重大变化，改变为更危险介质的。
耐压强度校核参照相应国家标准或者行业标准的规定进行。
第十九条 有下列情况之一的管道，应当进行应力分析校 核:
(三)合于使用评价，在全面检验之后进行。合于使用评价包 括对管道进行的应力分析计算；对危害管道结构完整性的 缺陷进行的剩余强度评估与超标缺陷安全评定；对危害管
道安全的主要潜在危险因素进行的管道剩余寿命预测、以
及在一定条件下开展的材料适用性评价。
定期检验中的全面检验和合于使用评价，应当采用完整性 管理理念中的检验检测评价技术，开展基于风险的检验检 测，并且确定管道的事故后果严重区。
(一)允许使用，检查结果符合有关安全技术规范的规定；
(二)进行全面检验，发现存在超出有关安全技术规范规定 的缺陷，并且不能满足安全使用要求。
第三章 全面检验与合于使用评价
第一节 全面检验
第十三条 全面检验前，检验机构应当对提交和收集的以 下资料进行审查、分析:
(一)设计图纸、文件与有关强度计算书； (二)管道元件产品质量证明资料； (三)安装监督检验证明文件、安装及其竣工验收资料； (四)管道使用登记证；
燃气检查工作总结PPT
及时发现并整改了一批安全隐患，有效预防 了燃气事故的发生。
信息化手段应用
运用信息化手段，提高了检查工作效率和准 确性。
存在问题及原因分析
部分用户安全意识薄弱
部分用户对燃气设施的安全使用和维 护缺乏足够的了解和重视。
部分设施老化、损坏
一些燃气设施因使用年限过长或维护 不当，存在老化、损坏等问题。
检查人员不足
检查范围
燃气管道
检查燃气管道是否有泄 漏、老化、损坏等情况
。
燃气设备
检查燃气灶具、热水器 等设备是否正常运行，
是否存在安全隐患。
通风设施
检查通风设施是否完善 ，确保燃气燃烧产生的
废气能够及时排出。
消防器材
检查消防器材是否配备 齐全，确保在发生意外 时能够及时采取措施。
02
CATALOGUE
燃气设施检查情况
检查阀门启闭是否灵活可靠，有无 卡滞、泄漏等现象，确保阀门操作 正常。
阀门密封
检查阀门密封性能是否良好，有无 泄漏现象，确保阀门密封可靠。
燃气表具检查
表具外观
表具安全
检查表具是否有损坏、变形等问题， 确保表具外观完好。
检查表具是否存在安全隐患，如泄漏 、老化等问题，确保使用安全。
表具计量
检查表具计量是否准确可靠，有无误 差过大现象，确保计量准确。
提供燃气安全咨询服务，解答用 户疑问，消除安全隐患。
THANKS
感谢观看
燃气检查工作总结
CATALOGUE
目 录
• 引言 • 燃气设施检查情况 • 安全隐患排查与处理 • 用户宣传与教育情况 • 检查工作亮点与不足 • 下一步工作计划与展望
01
CATALOGUE
引言
信息化手段应用
运用信息化手段，提高了检查工作效率和准 确性。
存在问题及原因分析
部分用户安全意识薄弱
部分用户对燃气设施的安全使用和维 护缺乏足够的了解和重视。
部分设施老化、损坏
一些燃气设施因使用年限过长或维护 不当，存在老化、损坏等问题。
检查人员不足
检查范围
燃气管道
检查燃气管道是否有泄 漏、老化、损坏等情况
。
燃气设备
检查燃气灶具、热水器 等设备是否正常运行，
是否存在安全隐患。
通风设施
检查通风设施是否完善 ，确保燃气燃烧产生的
废气能够及时排出。
消防器材
检查消防器材是否配备 齐全，确保在发生意外 时能够及时采取措施。
02
CATALOGUE
燃气设施检查情况
检查阀门启闭是否灵活可靠，有无 卡滞、泄漏等现象，确保阀门操作 正常。
阀门密封
检查阀门密封性能是否良好，有无 泄漏现象，确保阀门密封可靠。
燃气表具检查
表具外观
表具安全
检查表具是否有损坏、变形等问题， 确保表具外观完好。
检查表具是否存在安全隐患，如泄漏 、老化等问题，确保使用安全。
表具计量
检查表具计量是否准确可靠，有无误 差过大现象，确保计量准确。
提供燃气安全咨询服务，解答用 户疑问，消除安全隐患。
THANKS
感谢观看
燃气检查工作总结
CATALOGUE
目 录
• 引言 • 燃气设施检查情况 • 安全隐患排查与处理 • 用户宣传与教育情况 • 检查工作亮点与不足 • 下一步工作计划与展望
01
CATALOGUE
引言
燃气管网漏气检测方法课件
• 只限于钻孔内气体浓度的检测 • 配合路面钻孔机以及真空泵，可准确探测钻孔
内气体浓度，用于漏点精确定位
管道出露点的漏点检查 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。 ——手持式柔性探头
柔性探头用于燃气表/阀门等 管道出露点
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
• 管道燃气的气体种类 • 管道周围土壤的空隙度 • 路面特征 • 燃气检漏仪距离地面的高度 • 管道埋深，管材，平面位置 • 风向与风速 • 环境温度与湿度
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
不同用途的探头
• ■多种形式的探头，适合不 • 同环境场合和工作目的 • ■均配有软管、水过滤器、 • 尘过滤器
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。

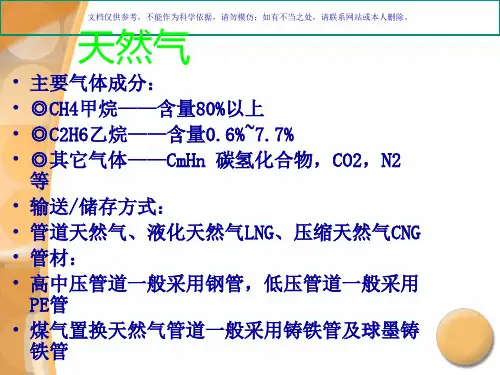

天然气
• 主要气体成分： • ◎CH4甲烷——含量80%以上 • ◎C2H6乙烷——含量0.6%~7.7% • ◎其它气体——CmHn 碳氢化合物，CO2，N2
等 • 输送/储存方式： • 管道天然气、液化天然气LNG、压缩天然气CNG • 管材： • 高中压管道一般采用钢管，低压管道一般采用
地表空气中存在泄漏燃气的征兆
风向 出露的管道 建筑物损坏
加压站 地下土壤中存在泄漏燃气的征兆
植被死亡 近期有开挖行为 地面沉降 – 地表破坏
地面的燃气表
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
漏点预定位
• 检测车自动普查：漏点快速普查，适用于管网 数量多/分布区域广/管道环境可通行检测车的 燃气管网
燃气浓 度
内气体浓度，用于漏点精确定位
管道出露点的漏点检查 文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。 ——手持式柔性探头
柔性探头用于燃气表/阀门等 管道出露点
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
• 管道燃气的气体种类 • 管道周围土壤的空隙度 • 路面特征 • 燃气检漏仪距离地面的高度 • 管道埋深，管材，平面位置 • 风向与风速 • 环境温度与湿度
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
不同用途的探头
• ■多种形式的探头，适合不 • 同环境场合和工作目的 • ■均配有软管、水过滤器、 • 尘过滤器
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
天然气
• 主要气体成分： • ◎CH4甲烷——含量80%以上 • ◎C2H6乙烷——含量0.6%~7.7% • ◎其它气体——CmHn 碳氢化合物，CO2，N2
等 • 输送/储存方式： • 管道天然气、液化天然气LNG、压缩天然气CNG • 管材： • 高中压管道一般采用钢管，低压管道一般采用
地表空气中存在泄漏燃气的征兆
风向 出露的管道 建筑物损坏
加压站 地下土壤中存在泄漏燃气的征兆
植被死亡 近期有开挖行为 地面沉降 – 地表破坏
地面的燃气表
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
漏点预定位
• 检测车自动普查：漏点快速普查，适用于管网 数量多/分布区域广/管道环境可通行检测车的 燃气管网
燃气浓 度

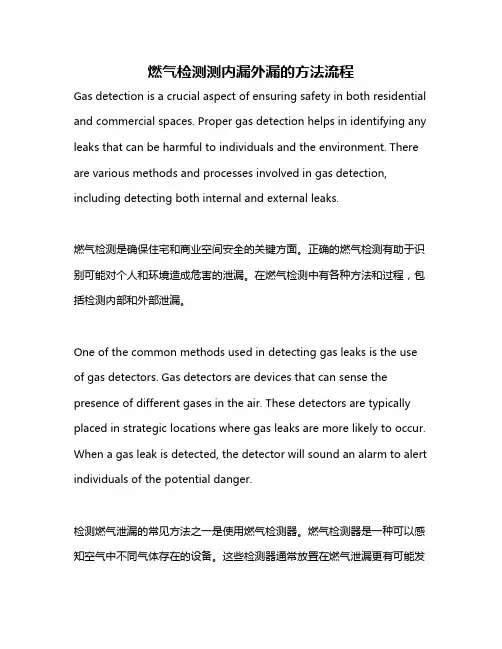

燃气检测测内漏外漏的方法流程
燃气检测测内漏外漏的方法流程Gas detection is a crucial aspect of ensuring safety in both residential and commercial spaces. Proper gas detection helps in identifying any leaks that can be harmful to individuals and the environment. There are various methods and processes involved in gas detection, including detecting both internal and external leaks.燃气检测是确保住宅和商业空间安全的关键方面。
正确的燃气检测有助于识别可能对个人和环境造成危害的泄漏。
在燃气检测中有各种方法和过程，包括检测内部和外部泄漏。
One of the common methods used in detecting gas leaks is the use of gas detectors. Gas detectors are devices that can sense the presence of different gases in the air. These detectors are typically placed in strategic locations where gas leaks are more likely to occur. When a gas leak is detected, the detector will sound an alarm to alert individuals of the potential danger.检测燃气泄漏的常见方法之一是使用燃气检测器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
23
距离地面 的高度
空气中的扩散 穿透路面 燃气管道
燃气浓度
.
24
管道埋深
• 小埋深的漏点：高浓度，易于查找 及定位
• 大埋深的漏点：低浓度，查找及定 位可能有困难
管道位置
• 在管道附近检测漏气浓度 • 避免误测
.
25
管材
• 漏点主要位于接口缺陷处——关键点 • 铸铁管：承插接口 • 钢管：焊接点，腐蚀点 • PE管：熔接点
燃气管网漏气检测 方法
天然气巡线人员培训
.
1
天然气
• 主要气体成分： • ◎CH4甲烷——含量80%以上 • ◎C2H6乙烷——含量0.6%~7.7% • ◎其它气体——CmHn 碳氢化合物，CO2，N2 等 • 输送/储存方式： • 管道天然气、液化天然气LNG、压缩天然气CNG • 管材： • 高中压管道一般采用钢管，低压管道一般采用
.
18
• 路面特征
软路面与硬路面： 泄漏燃气的分布 软路面：1-3m 硬路面：5-25m
土壤中的扩散
.
19
泄漏燃气的分布范围：软质路面1-3m
1-3m 泄漏的燃气
软质路面
.
20
泄漏燃气的分布范围：硬质路面＞3m
硬质路面
5-25m,或大于25m 泄漏的燃气
土壤中的扩散
. 漏点
21
泄漏燃气的分布范围：硬质路面＞3m
1. 易爆区域的混合气体的组分
2. 触发源 - 点火
.
8
第二章 燃气的泄漏特征
.
9
管道漏点成因
• 腐蚀:
• (腐蚀原因——管道涂层缺陷，酸性土壤，杂散电 流)
• 爆管:
• (PE管和钢管的爆管原因是外力破坏、地壳活动、
管道
• 安装不规范)
• 接口缺陷:
• (承插接口, 麻质充填物，生胶充填物，钢管的焊 接点，
• PE管的熔接点)
.
10
主要成因
• 施工时接口焊接不严 • 长期的地面交通压力导致管道接口开 • 焊或断裂 • 地下管道腐蚀 • 突发性意外损害
.
11
燃气管网的维护
• 定期检测管网 • 加臭处理 • 阴极保护 • 漏点修复 – 意外事件处理 • 数据和信息的纪录 • 及时更新管网图 • 保障管网的正常运营
.
30
平坦路面的漏点普查（预定位）
——手推车式（地毯式）探头
地毯式探头能够探测到微量泄漏燃气
.
31
手推车式（地毯式）探头
• 适用于平坦的水泥路面
• 及沥青路面的普查；
• 由于PVC板紧贴路面，
• 故可排除风和汽车尾气
• 等外界废气的干扰；
• 精度高，能够探测到
• 微量漏气。
.
32
不平坦路面的漏点普查（预定位） ——钟型探头
.
4
.
5
气体的特性
.
6
不同爆炸极限浓度的爆炸 特性
爆炸下限浓度
爆炸上限浓度
非爆炸区： 空气过剩
爆炸区
ቤተ መጻሕፍቲ ባይዱ
非爆炸区： 可燃气体过剩
.
7
不同比重的空气-可燃气体的爆炸危险
大气的成分
76% 氮气 21% 氧气 3% 其他气体
甲烷的爆炸浓度范围 (CH4) 5% 15%
爆炸下限浓度: 5%
爆炸的先决条件:
燃气管道
漏点
.
由于泄漏破坏 土质非常松软
14
地面高度 空气中的扩散
泄漏燃气的扩散特性
穿透路面
土壤中的扩散
.
15
气体种类
GAS
CH
4 LPG
.
16
不同种类燃气的泄漏特征
• 城市煤气（主要成分：氢气H2）
• 比较小的膨胀；
• 快速的穿透性和极低的粘滞性；
• 漏气点容易被确定。
• 天然气（主要成分：甲烷CH4）
• 易于膨胀 ；
• 有穿透性。
• 液化石油气（主要成分：丙烷C3H8、丁烷 C4H10）
• 气体通常在地下积聚，不容易逸出地面。
.
17
管道周围土壤:空隙度
• 漏气总是通过阻力最小的出口扩散 • 漏气的扩散特性取决于土壤的空隙度 • 砂土：主要在地下扩散，向地面扩散量少 • 软土：地下扩散范围较大 • 硬土：地下扩散范围较小 • 地下出口：当漏点附近存在出气口时，漏 • 气很难扩散到地面
.
26
风的因素——风向与风速
• 风向和风速直接影响漏气浓度 • 大风天气不宜检漏 • 选用钟型探头，减少风的影响 • 主动式吸气泵，减少风的影响
.
27
环境温度与湿度
• 环境温度与湿度影响燃气检漏仪的性 能
• 尤其是便携式检漏仪 • 半导体传感器的性能与温度和湿度相
关 • 环境湿度大，检漏仪灵敏度降低 • 阴雨天气检漏效果差
.
3
量程的转换关系
• PPM量程——%量程 • 1ppm=0.0001% • 10000ppm=1% • %LEL量程——%量程 • CH4：爆炸下限为5VOL%，5%= 100%LEL • C3H8：爆炸下限为3.8VOL%，3.8%= 100%LEL • H2：爆炸下限为2VOL%，2%= 100%LEL • 量程的转换关系
PE管 • 煤气置换天然气管道一般采用铸铁管及球墨铸
铁管
.
2
燃气浓度的测量单位：量程 ——PPM , %VOL , % LEL
• ppm浓度——百万分之一含量，低浓度单位 • VOL%体积浓度——百分之一含量，高浓度单位 • %LEL浓度——爆炸下限浓度，该气体相对于其
爆炸下限浓度的百分比含量，表示引起爆炸可 能的危险
.
12
燃气漏点检测的影响因素 ——气体浓度分析法
• 管道燃气的气体种类 • 管道周围土壤的空隙度，气体出口 • 路面特征 • 燃气检漏仪距离地面的高度 • 管道埋深，管材，平面位置 • 风向与风速 • 环境温度与湿度
.
13
泄漏燃气在地下的分布：
硬质路面
5-25m分布范围
泄漏的燃气
松 土
路面破损点
硬质路面
泄漏的燃气
路面的裂缝
漏点
.
结构性破坏导 致土壤非常松 软
22
路面与出口——环境条件
• 管道位于硬质路面下方，若附近存在 • 软质泥土等路面，漏气主要沿着软质 • 路面溢出。软质路面的漏气浓度高。 • 漏气点附近存在排水沟道、电信电缆 • 沟、电力电缆沟、热力管沟、地裂缝、 • 空穴等出口时，漏气主要沿着出口溢 • 出而非由地面溢出。
钟型探头用 于不平坦路 面以及多孔 泥土路面的 漏点普查 — —钟型结构 有利于汇集 气体
.
.
28
燃气漏点检测的影响因素 ——气体浓度分析法
• 管道燃气的气体种类 • 管道周围土壤的空隙度 • 路面特征 • 燃气检漏仪距离地面的高度 • 管道埋深，管材，平面位置 • 风向与风速 • 环境温度与湿度
.
29
不同用途的探头
• ■多种形式的探头，适合不 • 同环境场合和工作目的 • ■均配有软管、水过滤器、 • 尘过滤器
