游标卡尺和螺旋测微器原理及练习题(有答案)

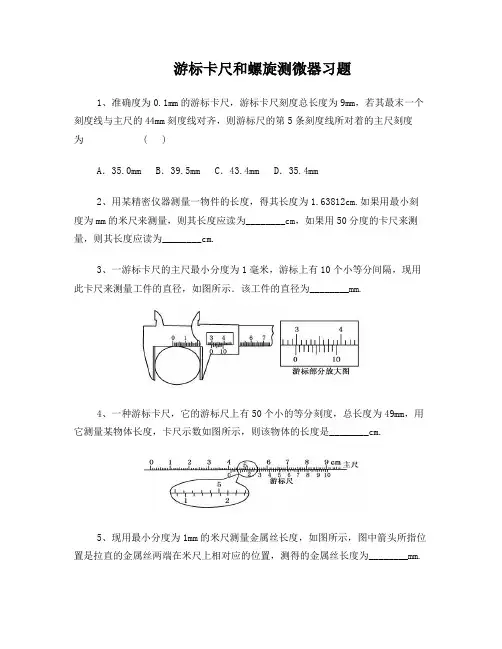

游标卡尺和螺旋测微器习题1、准确度为0.1mm的游标卡尺，游标卡尺刻度总长度为9mm，若其最末一个刻度线与主尺的44mm刻度线对齐，则游标尺的第5条刻度线所对着的主尺刻度为 ( )A．35.0mm B．39.5mm C．43.4mm D．35.4mm2、用某精密仪器测量一物件的长度，得其长度为1.63812cm.如果用最小刻度为mm的米尺来测量，则其长度应读为________cm，如果用50分度的卡尺来测量，则其长度应读为________cm.3、一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示．该工件的直径为________mm.4、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49mm，用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________cm.5、现用最小分度为1mm的米尺测量金属丝长度，如图所示，图中箭头所指位置是拉直的金属丝两端在米尺上相对应的位置，测得的金属丝长度为________mm.在测量金属丝直径时，如果受条件限制，身边只有米尺1把和圆柱形铅笔1支．如何较准确地测量金属丝的直径？请简述测量方法：6、图中给出的是利用游标卡尺测量某一物体长度时的示数，此示数应为________．7、1)测量玻璃管内径时，应该用如图(甲)中游标卡尺的A、B、C三部分的________部分来进行测量(填代号)．2)图(乙)中玻璃管的内径d＝________mm.8、一水平放置的圆盘绕过其圆心的竖直轴匀速转动，盘边缘上固定一竖直的挡光片．盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图甲所示．乙为光电数字计时器的示意图．光源A中射出的光可照到B中的接收器上，若A、B间的光路被遮断，显示器C上可显示出光线被遮住的时间．挡光片的宽度用螺旋测微器测得，结果如图丙所示．圆盘直径用游标卡尺测得，结果如图丁所示，由图可知(1)挡光片的宽度为________mm；(2)圆盘的直径为________cm；(3)若光电数字计时器所显示的时间为50.0ms，则圆盘转动的角速度为________弧度/秒(保留3位有效数字)．9、试读出下列螺旋测微器的读数（工作原理及读数方法与双缝干涉测波长中的测微目镜手轮的读数相同）10、读出下列50分度游标卡尺的示数。

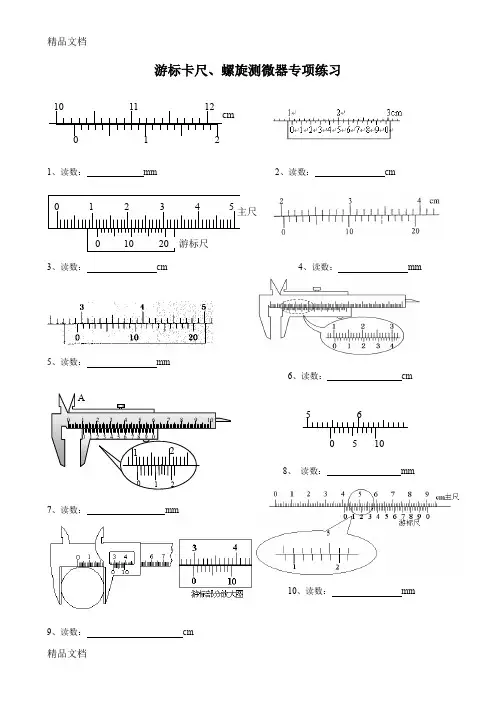

螺旋测微器和游标卡尺专项练习(含详细答案)520 25 15螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺。

游标上相邻两个刻度间的距离为0.9mm ，比主尺上相邻两个刻度间距离小0.1mm 。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。

其读数准确到0.1mm 。

⑵20分度的游标卡尺。

游标上相邻两个刻度间的距离为0.95mm ，比主尺上相邻两个刻度间距离小0.05mm 。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。

其读数准确到0.05mm 。

⑶50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm ，比主尺上相邻两个刻度间距离小0.02mm 。

这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。

这种卡尺的读数可以准确到0.02mm 。

如右图中被测圆柱体的直径为2.250cm 。

要注意：游标卡尺都是根据刻线对齐来读数的， 所0 1 2 3 4 5 6 7 8 9 012345678914.用螺旋测微器测圆柱体直径时，示数如右图，此示数为mm。

5.下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为mm。

6. 上右图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆柱的直径时，卡尺上的示数如图。

可读出圆柱的直径为mm。

7.下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。

8.（1）已知不同的工具测量某物体的长度时，有下列不同的结果：A．2.4cm B．2.37cm C．2.372cm D．2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __。

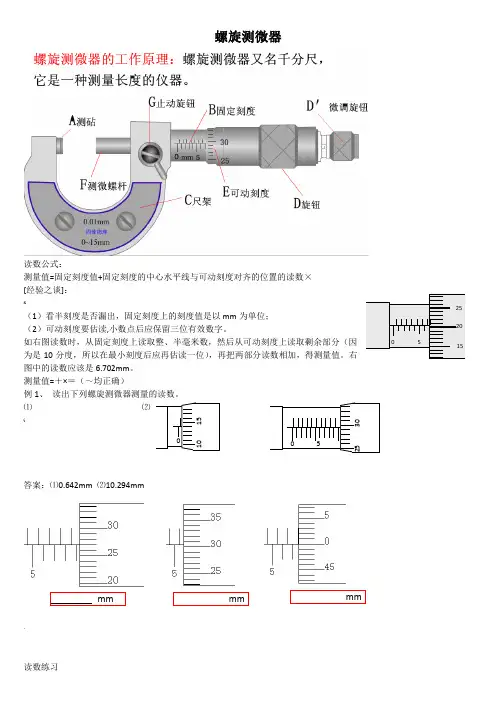

5202515螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×[经验之谈]：&（1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位；（2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是6.702mm。

测量值=＋×＝（～均正确）例1、读出下列螺旋测微器测量的读数。

⑴⑵(答案：⑴0.642mm ⑵10.294mm、读数练习mm mm mm1150 5 10253mm mm 】（mm mm 、!游标卡尺1、结构；可以方便地测量外径、内径、深度。

：2、读数方法第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数．（X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．．到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10； 第四步：按读数公式读出测量值。

.读数公式：测量值（L ）=主尺读数（X ）+游标尺读数（n×精确度）例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。

用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。

答案：（漏掉末位有效数字“0”不给分）%[读数经验之谈]（1）主尺上的读数，应为游标的0刻度左端上主尺的为准； （2）看清游标的精确度；（3）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

读数练习⑴ 卡尺分类 主尺最小刻度（mm ）游标刻度总长(mm)精确度(mm)10分度 1 >9 0．1 20分度 1 19 0．05 50分度1490．023 4 cm~6780 10 20cmmm mm(3)(4)：cmcm（5）cm螺旋测微器（1）（2）（3）（4）（5）（6）（7） 游标卡尺 （1）（2）（3）（4）（5）1 2 3 cm1 2 3 4 5 6 7 8 9 0 01011 cm0 10·4 cm10。

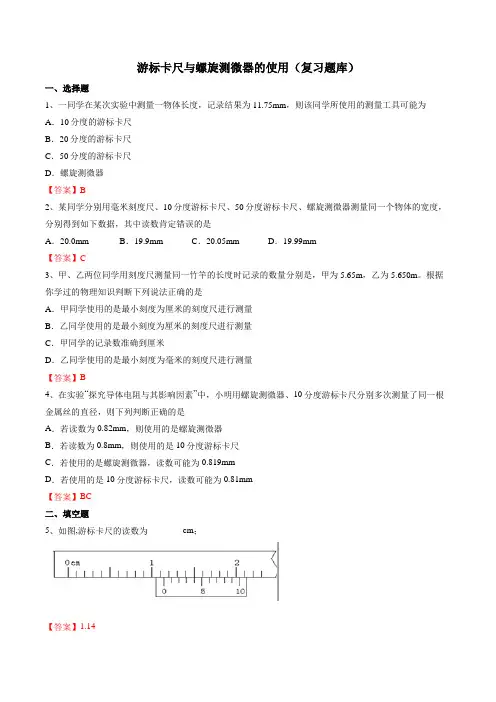

游标卡尺与螺旋测微器的使用（复习题库）一、选择题1、一同学在某次实验中测量一物体长度，记录结果为11.75mm，则该同学所使用的测量工具可能为A．10分度的游标卡尺B．20分度的游标卡尺C．50分度的游标卡尺D．螺旋测微器【答案】B2、某同学分别用毫米刻度尺、10分度游标卡尺、50分度游标卡尺、螺旋测微器测量同一个物体的宽度，分别得到如下数据，其中读数肯定错误的是A．20.0mm B．19.9mm C．20.05mm D．19.99mm【答案】C3、甲、乙两位同学用刻度尺测量同一竹竿的长度时记录的数量分别是，甲为5.65m，乙为5.650m。

根据你学过的物理知识判断下列说法正确的是A．甲同学使用的是最小刻度为厘米的刻度尺进行测量B．乙同学使用的是最小刻度为厘米的刻度尺进行测量C．甲同学的记录数准确到厘米D．乙同学使用的是最小刻度为毫米的刻度尺进行测量【答案】B4、在实验“探究导体电阻与其影响因素”中，小明用螺旋测微器、10分度游标卡尺分别多次测量了同一根金属丝的直径，则下列判断正确的是A．若读数为0.82mm，则使用的是螺旋测微器B．若读数为0.8mm，则使用的是10分度游标卡尺C．若使用的是螺旋测微器，读数可能为0.819mmD．若使用的是10分度游标卡尺，读数可能为0.81mm【答案】BC二、填空题5、如图,游标卡尺的读数为________cm；【答案】1.146、下图中游标卡尺和螺旋测微器的读数分别为 mm 和 mm 。

【答案】11.4 5.665±0.002 7、读出下面图中游标卡尺与螺旋测微器的读数，游标卡尺读数为 cm ，螺旋测微器读数为 mm 。

【答案】2.285cm ；2.697 2.701mm mm 8、如图的游标卡尺的读数为 mm 。

【答案】91.609、某同学用一游标卡尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=_____cm 。

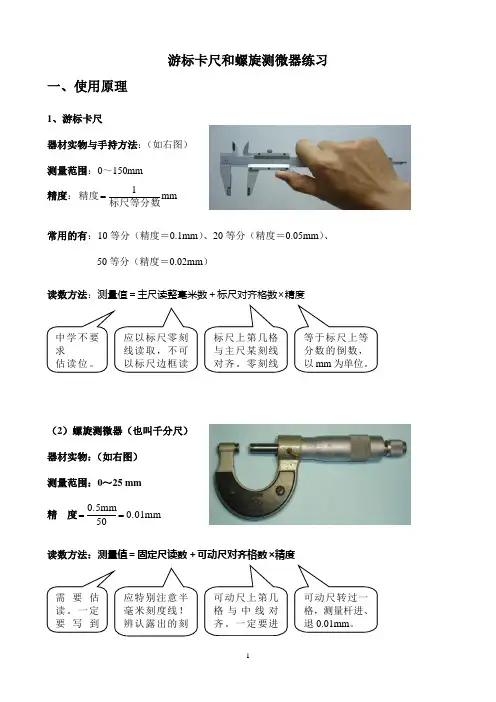

游标卡尺和螺旋测微器练习一、使用原理1、游标卡尺器材实物与手持方法：（如右图）测量范围：0～150mm 精度：标尺等分数精度1=mm常用的有：10等分（精度＝0.1mm ）、20等分（精度＝0.05mm ）、50等分（精度＝0.02mm ）读数方法：测量值＝主尺读整毫米数＋标尺对齐格数×精度（2）螺旋测微器（也叫千分尺）器材实物：（如右图）测量范围：0～25 mm精 度0.01mm 500.5mm==读数方法：测量值＝固定尺读数＋可动尺对齐格数×精度中学不要求估读位。

应以标尺零刻线读取，不可以标尺边框读标尺上第几格与主尺某刻线对齐。

零刻线等于标尺上等分数的倒数，以mm 为单位。

需要估读。

一定要写到应特别注意半毫米刻度线！辨认露出的刻可动尺上第几格与中线对齐。

一定要进可动尺转过一格，测量杆进、退0.01mm 。

二、练习1、 游标卡尺读数为___________螺旋测微器的读数为_______2、读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm.3、下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm 和_______mm 。

15 20510 020 2530 15 100 1 2 3 4 5 6 7 8 9 00 1 2 3 4 5 6 7 8 9 1001234560123456789cm 0 5 102530例如第31条对齐4、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数．甲：读数为 mm乙：读数为 ___mm5、在“用双缝干涉测光的波长”的实验中；测量头装置如下图所示，调节分划板的位置，使分划板中心刻线对齐某亮条纹的中心，此时螺旋测微器的读数是____ mm.转动手轮，使分划板中心刻线向一侧移动到另一条亮条纹的中心位置，由螺旋测微器再读出一读数.若实验测得第一条到第三条亮条纹中心间的距离Δx＝0.960 mm，已知双缝间距d＝1.5 mm，双缝到屏的距离为L=1.00 m，则对应的光波波长λ＝ nm.6、（1）某同学使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，则图中游标卡尺的读数为 cm；（2）从图中读出金属丝的直径为___________mm。

物理实验读数练习专题 游标卡尺1、结构可以方便地测量外径、内径、深度。

第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表） 第二步：读出游标尺零．刻度．．线．左侧的主尺整．毫米．．数．（X ）；如：以下例题中为X=41mm 第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线．．．到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10；例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。

用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm 。

答案：4.120（漏掉末位有效数字“0”不给分） 注意：本题的游标尺读数 计算方法如下[读数经验之谈]（1）主尺上的读数，应为游标的0刻度左端上主尺的为准； （2）看清游标的精确度；0.02 示数 ______ × 0.20 0.02 13 × 0.26 又如：1 2 3cm510（3）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

读数举例由于画图存在误差的原因，所以对齐的线段以作标记的为准。

读数练习【练习1】读出下列游标卡尺测量的读数；⑴ ⑵⑶【练习2】有一游标卡尺，主尺的最小分度是1mm ， 游标上有20个小的等分刻度。

用它测量一小球的直径，如图所示的读数是 mm 。

3 4 cm6780 10 20 cm01234560123456789cm请自觉使用参考答案练习1答案：⑴2.98cm ⑵6.170cm ⑶1.050cm练习2答案:10.50cm（提示：该游标上的刻度不是第几条刻线，而是已经换算好的毫米位以后的数值。

游标尺上刻5的位置，实际上是第10条刻线，代表10×0.05mm=0.50mm。

）游标卡尺读数练习参考答案：1、30.6 2、100.4 3、0.9 4、89.0 5、30.0 6、90.0 7、91.3 8、55.0 9、92.010、91.7 11、10.95 12、40.45 13、19.00 14、1.75 15、3.40 （单位均为mm）物理实验读数练习专题 螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm [经验之谈]：（1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位；（2）可动刻度要估读,小数点后应保留三位有效数字。

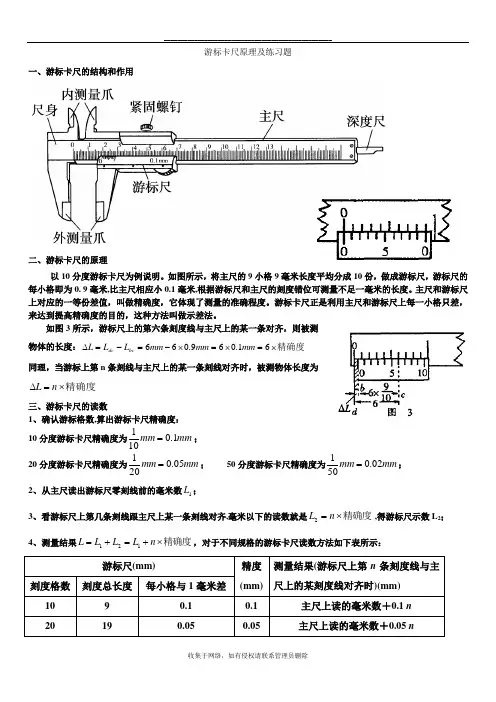

游标卡尺原理及练习题一、游标卡尺的结构和作用二、游标卡尺的原理以10分度游标卡尺为例说明。

如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量不足一毫米的长度。

主尺和游标尺上对应的一等份差值，叫做精确度，它体现了测量的准确程度。

游标卡尺正是利用主尺和游标尺上每一小格只差，来达到提高精确度的目的，这种方法叫做示差法。

如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测物体的长度：精确度⨯=⨯=⨯-=-=∆61.069.066mmmmmmLLLbcdc同理，当游标上第n条刻线与主尺上的某一条刻线对齐时，被测物体长度为精确度⨯=∆nL三、游标卡尺的读数1、确认游标格数,算出游标卡尺精确度：10分度游标卡尺精确度为mmmm1.0101=；20分度游标卡尺精确度为mmmm05.0201=；50分度游标卡尺精确度为mmmm02.0501=；2、从主尺读出游标尺零刻线前的毫米数1L；3、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是精确度⨯=nL2,得游标尺示数L2；4、测量结果精确度⨯+=+=nLLLL121，对于不同规格的游标卡尺读数方法如下表所示：游标尺(mm)精度(mm)测量结果(游标尺上第n条刻度线与主尺上的某刻度线对齐时)(mm)刻度格数刻度总长度每小格与1毫米差1090.10.1主尺上读的毫米数＋0.1 n20190.050.05主尺上读的毫米数＋0.05 n50490.020.02主尺上读的毫米数＋0.02 n5、注意单位和有效数字“0”游标尺不需要估读。

四、练习题：1.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一工件的长度，如下左图所示，图示的读数是 mm。

答案：104.00mm2.一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。

、游标卡尺的结构和作用以10分度游标卡尺为例说明。

如图所示，将主尺的9小格9毫米长度平均分成10份，做成游标尺，游标尺的每小格即为0. 9毫米,比主尺相应小0.1毫米，根据游标尺和主尺的刻度错位可测量不足一毫米的长度。

主尺和游标尺 上对应的一等份差值，叫做精确度，它体现了测量的准确程度。

游标卡尺正是利用主尺和游标尺上每一小格只差， 来达到提高精确度的目的，这种方法叫做示差法。

如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，则被测 物体的长度： L L dc L bc 6mm 6 0.9mm 6 0.1mm 6 精确度同理，当游标上第 n 条刻线与主尺上的某一条刻线对齐时，被测物体长度为L n 精确度三、游标卡尺的读数1、确认游标格数，算出游标卡尺精确度： 一 110分度游标卡尺精确度为 mm 0.1mm ； 10一 120分度游标卡尺精确度为mm 0.05mm ； 202、从主尺读出游标尺零刻线前的毫米数L1 ；4、测量结果L L 1 L 2 L 1 n 精确度，对于不同规格的游标卡尺读数方法如下表所示:游标尺(mm)精度 测量结果(游标尺上第n 条刻度线与主 刻度格数 刻度总长度 每小格与1毫米差(mm) 尺上的某刻度线对齐时)(mm) 10 9 0.1 0.1 主尺上读的毫米数+ 0.1 n 20 19 0.05 0.05 主尺上读的毫米数+ 0.05 n 50490.020.02主尺上读的毫米数+ 0.02 n5、注意单位和有效数字 “ 0”游标尺不需要估读。

游标卡尺原理及练习题内测量爪尺身紧周螺钉 主尺/深度尺賊痂血曲讷皿诚涮讪曲I 哋刪*游标尺外测量爪二、游标卡尺的原理> 1LL 11 j ,I I1 r 0m TH 5 i I | 0 50分度游标卡尺精确度为mm 0.02mm ；503、看游标尺上第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是 L2 n 精确度，得游标尺示数L 2；四、练习题：1.有一游标卡尺，主尺的最小分度是1mm游标上有20个小的等分刻度。

1 / 3 5 0 20 25 15 螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺.游标上相邻两个刻度间的距离为0.9mm,比主尺上相邻两个刻度间距离小0.1mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐,0.1毫米位就读几〔不能读某〕.其读数准确到0.1mm.⑵20分度的游标卡尺.游标上相邻两个刻度间的距离为0.95mm,比主尺上相邻两个刻度间距离小0.05mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是几乘0.05毫米.其读数准确到0.05mm.⑶50分度的游标卡尺.游标上相邻两个刻度间的距离为0.98mm,比主尺上相邻两个刻度间距离小0.02mm.这种卡尺的刻度是特殊的,游标上的刻度值,就是毫米以下的读数.这种卡尺的读数可以准确到0.02mm.如右图中被测圆柱体的直径为2.250cm.要注意：游标卡尺都是根据刻线对齐来读数的,所以都不再往下一位估读.2.螺旋测微器固定刻度上的最小刻度为0.5mm 〔在中线的上侧〕；可动刻度每旋转一圈前进〔或后退〕0.5mm.在可动刻度的一周上平均刻有50条刻线,所以相邻两条刻线间代表0.01mm.读数时,从固定刻度上读取整、半毫米数,然后从可动刻度上读取剩余部分〔因为是10分度,所以在最小刻度后应再估读一位〕,再把两部分读数相加,得测量值.上图中的读数应该是6.702mm.3.巩固练习1.用游标卡尺测量摆球直径.游标位置如右图所示,可知摆球直径是mm.2.有一游标卡尺,主尺的最小分度是1mm,游标上有20个小的等分刻度.用它测量一工件的长度,如下左图所示,图示的读数是mm.3. 一游标卡尺的主尺最小分度为1mm,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如上右图所示.该工件的直径为___________mm.4.用螺旋测微器测圆柱体直径时,示数如右图,此示数为mm.5.下左图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆筒的内径时,卡尺上的示数如图可读出圆筒的内径为mm .6. 上右图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆柱的直径时,卡尺上的示数如图.可读出圆柱的直径为mm.7.下图所示,甲、乙游标卡尺的示数分别为甲图mm ,乙图mm .8.〔1〕已知不同的工具测量某物体的长度时,有下列不同的结果：A ．2.4cmB ．2.37cmC ．2.372cmD ．2.3721cm其中,用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __.〔2〕一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示,则该物体的长度L =_____ __ m .0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 12 / 39.下图是用螺旋测微器测量三根金属棒直径的示意图,从左到右三根金属棒的直径依次为：mm 、mm 、mm.10． 游标卡尺读数为_____ ______mm 螺旋测微器的读数为__ ____mm 11．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为___ ____mm.；螺旋测微器的读数为_______mm.12、下图中50分度游标卡尺和螺旋测微器的读数分别为___ __mm 和_____mm.13、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数．甲：读数为mm 乙：读数为_______mm 14、在"用双缝干涉测光的波长〞的实验中；测量头装置如下图所示,调节分划板的位置,使分划板中心刻线对齐某亮条纹的中心,此时螺旋测微器的读数是____mm.15、<1>使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸,得到图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部分,图中游标卡尺的读数为cm ； 〔2〕从图中读出金属丝的直径为__________mm.16、读出游标卡尺和螺旋测微器的读数：⑴读数为_________cm ．⑵读数为_________cm ．17、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数. 甲：读数为____mm 乙：读数为______mm.18、某学生用螺旋测微器在测定某一金属丝的直径时,测得的结果如下左图所示,则该金属丝的直径d =_______mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度,测得的结果如下右图所示,则该工件的长度L =______cm.19、图一中螺旋测微器读数为__________mm.图二中游标卡尺〔游标尺上有50个等分刻度〕读数为_________cm. 15 205 10 0 20 2530 15 10 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10 0123456 cm 0 5 10 25 300 5 10 5 6 乙0 2520 15例如第31条对齐答案1、17.02、104.003、29.8 4. 8.115 5、52.12 6、42.127、0.15；8.95 8、〔1〕A;B；0.02030 9、3.550；1.130；5.700 10、；9.205 11、11.4；0.920 12、10.52；10.295 13、1.881；23.20 14、1.76015、〔1〕5.45；解析：游标上有10个小等分刻度的长度是9mm；所以游标卡尺的固定刻度于游标尺对其的刻度读数为59mm,游标尺上第5个刻度游标读数为0.9×5mm=0.45mm,所以最终读数为：59mm-4.5mm=54.5mm=5.45cm〔2〕0.52016、5.45；0.6725 17、1.880；10.44 18、3.205；5.015 19、1.998;1.0943 / 3。

游标卡尺和螺旋测微器自学导引：一、游标卡尺1.10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm ，因此游标尺的每一分度与主尺的最小分度相差1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm 刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm 刻度左边0.1mm 处，游标的第二条刻度线在主尺的2mm 刻度左边____mm 处。

游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。

2.20分度游标卡尺的原理主尺的最小分度是____,游标尺上有____个小的等分刻度它们的总长等于____，因此游标尺的每一分度与主尺的最小分度相差____,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第____条刻度线与主尺的____刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm 刻度左边0.05mm 处，游标的第二条刻度线在主尺的2mm 刻度左边______处,游标的第n 条刻度线与主尺的刻度线重合，就是0.05×n 毫米。

3.50分度游标卡尺，主尺的最小分度是1 mm,游标尺上有50个小的等分刻度它们的总长等于49 mm ，因此游标尺的每一分度与主尺的最小分度相差0.02 mm,……4.游标卡尺的读数规则是：整毫米数由主尺读出；小数部分由游标尺和主尺读出（具体方法是，游标尺的第几刻度线与主尺上的某一刻度线重合，毫米以下的读数就是n 分之几，n 是游标卡尺上的分度数，如果游标尺是20分度的，那就是20分之几）。

10分度卡尺，读数的末位（10－1 mm ）可以是0～9中的数字；20分度卡尺，读数的末位（10－2 mm ）只能是___或____；50分度卡尺读数的末位（10－2 mm ）可以 __ 中的数字。

20、50分度游标尺很容易出现“同时有两条刻线与主尺对准”的情况，05 10 0 110 20 0 1 2 3 0 1 2 3 4 5 6 7 8 9 00 1 2 3 4 5 6 7 8 9 10D E 读数时应选“对得更准”的一条。

螺旋测微器测长度读数试题精选含答案1.图甲中螺旋测微器的读数应为mm ；图乙中游标卡尺的读数应为cm。

2.右图中螺旋测微器读数应为_______mm；游标卡尺的计数为_______mm。

3.如图所示，甲图中二十分度的游标卡尺的读数是cm；甲乙中螺旋测微器的读数为mm。

4.用螺旋测微器测量金属丝的直径,示数如图14－5所示,读数为______mm；用游标为20分度的卡尺测量球的直径,示数如图14－6所示,读数为________cm.5.螺旋测微器的读数__________mm，游标卡尺的读数______________cm6.图甲中游标卡尺的读数是cm，图乙中螺旋测微器的读数是mm．7.用螺旋测微器测量某金属丝直径时的读数如下图一，金属丝直径为mm．（2）图二为用50分度的游标卡尺测量物体长度时的读数，由于遮挡，只能看见游标的后半部分，这个物体的长度为mm．8.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm9.读出游标卡尺的读数为__________cm．螺旋测微器的读数为__________mm10.如图所示，螺旋测微器的读数为mm；游标卡尺的读数为cm。

11.用螺旋测微器测圆柱体的直径时，示数如图甲所示，此示数为mm，用游标卡尺测量答案第2页，总10页某物体的厚度时，示数如图乙所示，此示数为cm12.（1）游标尺上有20个等分刻度的游标卡尺测量工件的情况如图所示，读数为mm。

（2）游标尺上有50个等分刻度的游标卡尺测量工件的情况，读数为mm 。

13.（2分）游标尺上有10个等分刻度的游标卡尺，游标尺刻度的总长为9mm，游标尺的每一分度与主尺的最小分度相差0．１ｍｍ．有一把这样的游标卡尺，由于长期使用，测量爪磨损严重，当左、右测量爪合在一起时，游标尺的零线与主尺的零线不重合，出现如图所示的情况，此时两零刻线间的距离为____________mm .14.在“练习使用螺旋测微器”的实验中，测量某金属丝直径时的刻度位置如图所示，从图中读出金属丝的直径为mm。
