第2章ProE基本操作训练

通常Pro/E的启动目录是默认工作目录
设置工作目录：【文件】→【设置工作目录】
2.3 键盘和鼠标的用法
2.3 键盘和鼠标的用法
2.3 键盘和鼠标的用法
缩放
旋转
平移
2.4 Pro/E系统设置
2.4.1 设置模型显示
模型显示设置：【视图】→【显示设置】 →【模型显示】
设置模型的显示样式、显示内容等
一种特征，用于辅助建立其他特征在图元上或偏离图元创建的基准点
建立一般类型基准点的步骤一般类型基准点建立的参照及其约束方式
(1) 一般类型基准点
建立一般类型基准点的步骤
激活命令：“插入”→“模型基准”→ “点”→ “点”
以3D组件和装配文件记录的尺寸为基础完成模型特征
的精确制图
可将3D模型全部组成特征转换输入到绘图模式
在绘图模式中可自由选择显示或隐藏输入的三维模型
2.1 Pro/E的基本设计模式
2.1.2 Pro/E的特征
参数化设计：用户将设计要求、设计原则、设计方法和设计结果以灵活可变的参数来表示，在设计过程中可以根据实际情况随时对设计加以更改
2.4.5 配置文件
通过配置系统文件，可使 Pro/E 变得更加适合用户需要配置 config 文件：【工具】→【选项】
2.5 选取对象
2.5.1 选取首选项
【编辑】→【选取】首选项依次：每次选取一个图素链：选取链的首尾，介于之间的曲线一起被选取所有几何：选取所有几何元素（不包括标注尺寸、
拔模
在实体模型上创建出斜面的特征
管道
创建三维管、输送管道、金属线等特征
扭曲
创建斜度、偏移、修补、自由形状特征等

proe基础教程(完整版)

proe基础教程(完整版)ProE基础教程（完整版）ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。

ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。

本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。

一、ProE的基本概念1. ProE的起源与发展ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。

2. ProE的界面布局和功能详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。

二、ProE的基本操作1. 文件的创建与保存介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。

2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。

3. 实体创建与编辑详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。

4. 特征的操作与管理介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。

三、ProE的高级功能1. 曲面建模与分析介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。

2. 装配设计和调试详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。

3. 绘图与注释介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。

四、ProE的进阶应用1. ProE在工程设计中的应用深入探讨ProE在机械设计、汽车工程、航空航天等领域的应用案例，介绍了ProE在工程设计中的优势和应用技巧。

PROE软件基本操作

草绘截面
Done
定义特征属性
Done
1.Hole:挖孔 2.Shell:抽壳特征 3.Round:倒圆角 4.Chamfer:倒角 5.Extrude(拉伸特征) 6.Revolve旋转特征 7.Sweep 扫描特征： 8.Blend 融合特征：
五、基准特征 1.创建基准平面(Datum Plane)
5.删除特征选中特征 Delete
Done sel
6.隐藏特征选中特征
Suppress
Done sel
选中要删除的特征
选中要隐藏的特征
四、零件建模的草绘特征
草绘特征是指由二维截面经过拉伸、旋转、扫描、融合等方式形成的一类实体特征。
创建草绘特征步骤：
Insert
点击创建特征的方式
定义特征属性
解决草绘对话框
三、构造特征基础 1. 基准面的使用
2.父子关系：在定义新特征时，往往参考已有的特征，如借用已有几何线条、参考已有的特征来标注位置尺寸等，我们把这种定义新特征时与已有特征产生的关系“父子关系”(Parent/Children Relationships)。
3.特征属性 4.特征修改
5. 图形文件删除与拭除
1）拭除（Erase）命令用来删除内存中的文件，即将窗口中的模型文件从内存中删除，但对已在硬盘中存盘的文件内容仍然保留而不被删除。如果该模型正被其他模型调用，则无法将其删除。此项操作有两种选择：
当前（Current）：将当前的窗口文件从内存中删除。不显示（Not Displayed）：将不在任何窗口上，但存在于内存中的所有文件从内存中删除。
四、 Pro/E鼠标的使用
在Pro/E中最好使用三键滚轮鼠标，否则许多操作不方便完成。鼠标的操作见下表所示。

ProE4.0标准实例教程第2章

ProE4.0标准实例教程第2章第2章二维草图的绘制本章将介绍的内容如下：(1)草绘工作界面（2）直线的绘制(3)圆的绘制（4）圆弧的绘制(5)矩形的绘制（6）圆角的绘制(7)使用边界图元的绘制（8）样条曲线的绘制(9) 矩形的绘制（10）草绘器调色板(11) 草绘器诊断2.1 二维草绘的基本知识2.1.1 进入二维草绘环境的方法在Pro/E中，二维草绘的环境称为“草绘器”，进入草绘环境有以下两种方式：（1）由“草绘”模块直接进入草绘环境。

创建新文件时，在如图2-1所示的“新建”对话框中的“类型”选项组内选择“草绘”，并在“名称”编辑框中输入文件名称后，可直接进入草绘环境。

在此环境下直接绘制二维草图，并以扩展名为.sec保存文件。

此类文件可以导入到零件模块的草绘环境中，作为实体造型的二维截面；也可导入到工程图模块，作为二维平面图元。

图2-1 在“新建”对话框中选择“草绘”（2）由“零件”模块进入草绘环境。

创建新文件时，在“新建”对话框中的“类型”选项组内选择“零件”，进入零件建模环境。

在此环境下通过选择“基准”工具栏中的草绘工具”图标按钮，进入“草绘”环境，绘制二维截面，可以供实体造型时选用。

或是在创建某个三维特征命令中，系统提示“选取一个草绘”时，进入草绘环境，此时所绘制的二维截面属于所创建的特征。

用户也可以将零件模块的草绘环境下绘制的二维截面保存为副本，以扩展名为.sec保存为单独的文件，以供创建其他特征时使用。

本章除第2.7节采用第二种方式外，其余均采用采用第一种方式，直接进入草绘环境，绘制二维草图。

2.1.2 草绘工作界面介绍进入二维草绘的环境后，将显示如图2-2所示的工作界面。

该界面是典型的Windows应用程序窗口，主要包括：标题条、导航区、菜单栏、工具栏、草绘区、信息区等。

导航区信息区菜单栏工具栏草绘区图2-2 草绘工作界面1.菜单栏位于标题栏下方的菜单栏共有11个下拉菜单，显示了二维草绘环境所提供的命令菜单，包括创建、保存和修改草图的命令以及设置Pro/ENGINEER 环境和配置选项的命令。

ProE基础知识-2基本操作

主讲田普建
圆角特征倒角特征拉伸特征旋转特征变截面扫描特征混合曲面特征造型曲面特征
Pro/ENGINEER Wildfire4.0 界面
导航器
主讲田普建
Pro/ENGINEER Wildfire4.0 界面
工作区模型操控板
主 ห้องสมุดไป่ตู้ 田普建
模型显示的区域不同类型文件的后缀
操控板可以使模型的建立和更改更为方便
消息框
Pro/ENGINEER Wildfire4.0 界面
系统工具栏
文件工具栏
主讲田普建
编辑工具栏
视图工具栏
Pro/ENGINEER Wildfire4.0 界面
模型显示工具栏
主讲田普建
基准显示工具栏
Pro/ENGINEER Wildfire4.0 界面
特征工具栏
孔工具壳工具筋特征拔模特征
Pro/ENGINEER Wildfire4.0 界面

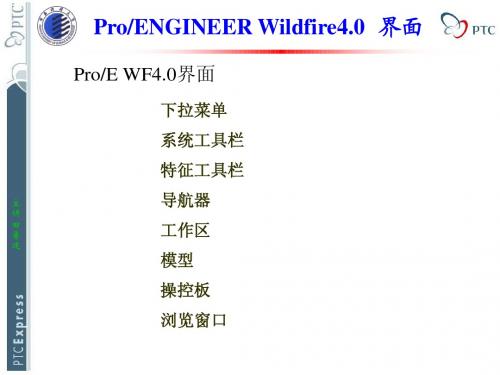

Pro/E WF4.0界面
下拉菜单系统工具栏特征工具栏
主讲田普建
导航器工作区模型操控板浏览窗口
Pro/ENGINEER Wildfire4.0 界面
主讲田普建
Pro/ENGINEER Wildfire4.0 界面
下拉菜单
文件（File）文件（File）编辑（Edit）编辑（Edit）视图（View）视图（View）
主讲田普建
插入（Insert）插入（Insert）分析（Analysis）分析（Analysis）信息（Info）信息（Info）应用程序（Applications）应用程序（Applications）工具（Tools）工具（Tools）窗口（Window）窗口（Window）帮助（Help）帮助（Help）

第2章 Proe操作基础

2.2.4 保存和备份
1.
保存文件
两种方式：（1）以当前名称、路径保存
单击【文件】→【保存】或用鼠标左键单击上工具箱中的注意：Pro/E在保存文件时不同于其他一般的软件，系统每执行一次按钮，即可保存图形文件。存储操作并不是简单地用新文件覆盖原来的旧文件，而是在保留文（2）以其他的名称、路径保存件前期版本的基础上新增一个版本文件。在同一设计过程中多次存 Pro/E系统不允许设计者在执行文件存储时改变目录位置和文件储的文件将在文件名的后缀（扩展名）添加序号以示区别，序号数名称，如果确实要改变文件的存储位置和文件名称，那么就需要使字越大，文件版本越新。用【保存副本】功能。例如，一个文件在设计过程中进行了3次保存，那么文件分别为用于保存当前活动对象的副本，名称（即“新建名称”）不能与 prt0001.prt.1、prt0001.prt.2和prt0001.prt.3。已保存的文件名称相同。保存的目录没有限制，可以为当前目录，也可以是其他目录。
操控板
状态栏
新建或打开一个零件模型文件，将显示零件模式的工作界面。
4
在导航区显示了零件的特征模型树
单击此处并左右拖动可调整导航区与工作区大小
工作区中显示零件模型
特征操控面板单击此处可扩大工作区，隐藏导航区在操控板中显示的消息 “草绘”过滤器
2.1.1 菜单栏
文件：该菜单提供了一组文件操作命令，如新建、打开、保存、删除
2.2.5 拭除和删除
2. 删除文件：将文件从磁盘上彻底删除
【文件】→【删除】：两个选项

【旧版本】：系统将保留该软件的最新版本，删除其他旧版本；

【所有版本】：，系统将彻底删除该软件的所有版

ProE零基础入门

Pro/E的界面和基本操作
• Pro/E的界面 • 基本操作 • Pro/E的选取模式
下拉菜单区
第2章上工P具栏r区o/E的界面和基本操作
•Pro/E
• Pro/E的界面
• 基本操作
导
的• 操作航器和系统设置
界
窗口
面• 快捷区键的应用
• Pro/E的选取模式 • 视图控制及历史文件绘使图用区
命令说明区
基本操作
Pro/E的选取
• 单击左键 • 双击左键 • 按住<Ctrl>键＋单击左键 • 按住<Ctrl>键＋双击左键 • 单击右键
Pro/E的实体功能
• 实体特征简述 • 扫描特征类 • 特征操作
• 特征复制类
拉伸特征操作选项说明
拉伸特征范例1操作示意图
拉伸特征范例2操作示意图
旋转特征操作选项说明
应用程序下拉式菜单基本操作
• 标准：标准Pro/E基础功能 • 电缆：创建专门的电缆约束零件 • 管道：定义管道数据 • 焊接：模型化组件中的焊缝 • 钣金件：用于钣金件设计 • Mechanica：工程分析,模拟一个产品在其
预定工作环• 激活：使所选窗口成为工作窗口 • 新建 • 关闭 • 打开系统窗口 • 最大化 • 恢复 • 最小化 • 切换窗口
5: 实例操作
•Pro/E
的视角
配置projection_type first_angle
CAD外挂
1:安装软件如附件
2:自定义快捷键
3:cad外挂实例操作
IGS补面
1:Proe补面例子 2:补面视频 3:补面软件cadfix
Cad fix 软件
模具分模视频
1:滑块模具图3D 2:斜顶模具图3D

ProE 4.0基础教程(1-6章)

2021/7/13
12
Pro/ENGINEER Wildfire 4.0的新增功能
• 5. Mathcad-Pro/ENGINEER综合化改进 Pro/ENGINEER Wildfire 4.0增加了与Mathcad的兼容性，并做出了其
它改进。 • 6. 改进ProductView接口
Pro/ENGINEER Wildfire 4.0改进了ProductView接口，现在支持 ProductView数据输入作为确切的几何表示法。 • 7. AutoCAD DXF和DWG改进
2021/7/13
17
Pro/ENGINEER Wildfire 4.0核心设计思想
• 单一数据库与全相关：所谓单一数据库就是在模型创建过程中，实体
造型模块、工程图模块、模型装配模块以及数控加工模块等重要功能单元共享一个公共的数据库。采用这样的数据库有很大优势，设计者可以通过不同的渠道来获取数据库中的数据，也可以通过不同的渠道来修改数据库中的数据，系统中的数据库是唯一的。
如图所单击尺寸值35修改单个尺寸精选ppt33草图编辑输入尺寸值36修改多个尺寸37双击修改尺寸精选ppt33草图编辑撤销在绘制草图时当用户发现之前的步奏有问题需要返回去操作时可以单击工具栏按钮或者直接按快捷键ctrlz或者依次点击主菜单编辑撤销xx选项其中的xx为上一步操作的具体名称
ProE 4.0基础教程 (1-6章)
2021/7/13
1
第1章 Pro/ENGINEER Wildfire 4.0简介
本章导读本章重点理论学习
2021/7/13
2
本章导读
• Pro/ENGINEER是美国参数技术公司(Parametric Technology Corporation，简称PTC)的最新一代 CAD/CAE/CAM软件，它包含许多先进设计理念，是一套设计至生产的机械自动化软件包，是一个参数化、基于特征的实体造型系统。

ProE基础操作

2014-03-12
产品工程部
三、视图管理器的使用在草绘平面上画出剖面线，点击完成按钮即可。
Tips：如果想要切的位置位于组件的内部，可以事先将遮挡的零件进行隐藏，然后再作剖面；或者使用线框来表达组件，找到相应的位置。
2014-03-12
产品工程部
三、视图管理器的使用如果对完成的效果不满意，可以使用编辑命令进行微调。
2014-03-12
产品工程部
三、视图管理器的使用 Tips：图纸三坐标说明，手机呈直立状态，正面对着自己，显示方向朝上，横向为X轴、纵向为Y轴、垂直与显示平面为Z轴。
Tips：部分参考平面无法使用工具栏进行隐藏，此时可以通过隐藏树层来实现。
2014-03-12
产品工程部
三、视图管理器的使用简化表示：单独表达组件的状态，包含显示与隐藏、零件的显示样式、分解状态等。样式：零配件的显示方式，实体、线框、实体、透明等 X截面：制作剖切面分解：改变装配方式，常用于制作爆炸图
一、图纸的下载与打开使用命令：文件——打开命令打开以下路径： Windchill文件柜——产品——项目代号—— MD——3D，即可找到图纸。
Tips：打开服务器的图纸后，需要进行更新操作，保持本地缓存与服务器缓存的同步，步骤为：文件——更新——当前/所有。
2014-03-12
产品工程部
一、图纸的下载与打开
方法一：文件——打开——在弹出的窗口选择相应的图纸即可方法二：点开左侧的文件管理器，找到相应的图纸
Tips：打开新图纸前，请清空当前内存，重新启动程序无需此操作。步骤为：文件——拭除——当前/不显示（当前即当前窗口所显示的/不显示为已经关闭）。通过选择文件类型快速找到所要找的文件，一般打开的是组件，以ASM结尾，整机一般名称为00-asm-项目代号-asm.asm。善用预览功能。

pro.e基础教程(完整版)

无内部因素
轨迹封闭截面
实例4创建零件如图
有内部因素
轨迹开放截面
2.6 混合实体特征
按特定方式，将两个以上的等点截面的对应点连接起来，所形成的实体特征。
混合实体特征的操作步骤 1. 调用混合工具 2. 选择属性 3. 草绘截面（等点） 4. 切换再草绘截面（等点） 5. 确定
混合有三种方式
1．草绘平面的设置
草绘平面有3种选择： ⑴ 标准基准平面；如：TOP、RIGHT、FRONT ⑵ 基础实体特征上的表面； ⑶ 新建一个基准平面；
创建其它特征的参照依据；
➢1. 隐藏不使用的基准特征 • 点击右边工具图标可隐藏不使用的基准；
2. 创建基准特征的方法
点击右边工具图标可创建基准特征；
2. 曲面特征
曲面特征无质量、无体积和厚度；
基本曲面的创建操作与实体特征操作是相同的；
3．基准特征
基准特征包括基准点、基准轴、基准曲线、基准面、坐标系等；
无质量、无体积和厚度；用途：用于创建其它特征的参照；如设计参照、尺寸参照、放置参照等
2.1.2 三维造型的一般过程
三维造型的一般顺序：二维草绘→基础特征→放置特征
草绘界面如下图
草绘菜单
草绘工具条
2）在零件模块调用草绘器
在实际操作中，草绘与建模交替操作完成，有已下两种方法。
① 先进入草绘完成草绘，再启动零件模块生成实体； ② 直接进入零件模块，直接调用草绘器。
一般采用第二种方法，即 “文件”→ “新建”→ “零件” →命名→ “确定” 完成并退出草绘后即可生成实体模型。
7. 混合特征的属性改变属性可获得不同的设计结果，它有两种：
⑴ “直的”/“光滑”两种选项，适合于所有混合； ⑵ “开放”/“闭合”两种选项，仅适合于旋转混合；

PROE教程

本书所有练习文件都是以Pro/ENGINEER Wildfire 中文版为操作平台（所有练习模型在Pro/ENGINEER Wildfire 英文版中也同样适用），为叙述方便，在不影响理解的前提下本书将Pro/ENGINEER Wildfire 简称为Pro/E。

2.1 系统环境 Pro/E 可以在Windows 2000或Windows XP 等操作系统下运行，本书以Windows 2000操作系统为例，简单介绍Pro/E 中文版的安装步骤。

2.1.1 硬件要求这些要求并不是必须的，只是根据系统运行情况和软件使用效果给出的推荐值。

• CPU ：推荐Pentium 系列，1GHz 以上。

• 内存：256MB （至少128MB ）以上，对于创建复杂曲面、大型组件、模具设计等，建议使用1G MB 以上的内存。

• 显卡：一般任意品牌均可，Video Ram 在32 MB 以上较好。

• 网卡：必须安装，品牌不限。

• 显示器：17英寸以上，分辨率1024×768以上，32位真彩色。

• 鼠标及键盘：三键鼠标及市面通用键盘。

• 硬盘：使用空间大于5GB （Pro/E 安装大约需要2GB ，再加上虚拟空间以及其他要使用的软件，所以空间越大越好）。

下载精彩电子书到N e t e b o o k (w w w .n e t e b o ok .c o m )下载精彩电子书到Ne t e b o o k(w w w .n e t e b o ok .c o m )下载精彩电子书到N e t e b o o k (w w w .n e t e b o o k .c o m )下载精彩电子书到N e t e b o o k (w w w .n e t e b o o k .c o m )《Pro/E wildfire 从入门到进阶实例学习》作者：周四新 CAD 教育网版权所有。

ProE基础教程超全

2.1 二维草绘的基本知识 2.1.1 进入二维草绘环境的方法在Pro/E中，二维草绘的环境称为“草绘器”，进入草绘环境有以下两种方式：（1）由“草绘”模块直接进入草绘环境。创建新文件时，在如图2-1所示的“新建”对话框中的“类型”选项组内选择“草绘”，并在“名称”编辑框中输入文件名称后，可直接进入草绘环境。在此环境下直接绘制二维草图，并以扩展名为.sec保存文件。此类文件可以导入到零件模块的草绘环境中，作为实体造型的二维截面；也可导入到工程图模块，作为二维平面图元。
图2-1 在“新建”对话框中选择“草绘”
（2）由“零件”模块进入草绘环境。创建新文件时，在“新建”对话框中的 “类型”选项组内选择“零件”，进入零件建模环境。在此环境下通过选择“基准”工具栏中的草绘工具” 图标按钮，进入“草绘”环境，绘制二维截面，可以供实体造型时选用。或是在创建某个三维特征命令中，系统提示“选取一个草绘” 时，进入草绘环境，此时所绘制的二维截面属于所创建的特征。用户也可以将零件模块的草绘环境下绘制的二维截面保存为副本，以扩展名为.sec保存为单独的文件，以供创建其他特征时使用。本章除第2.7节采用第二种方式外，其余均采用采用第一种方式，直接进入草绘环境，绘制二维草图。
操作步骤如下：
第1步，调用“新建”命令，弹出如图1-14所示“新建”对话框。第2步，在“类型”选项组中，选择相关的功能模块单选按钮，默认为“零件”
模块，子类型模块为“实体”。第3步，在“名称“文本框中输入文件名。第4步，取消选中“使用缺省模板”复选框。单击“确定“按钮，弹出如图1-15
所示”新文件选项“对话框。第5步，在下拉列表中选择mmns_part_solid，单击“确定“按钮。
模型树
文件夹浏览器收藏夹

ProE实用教程实训手册

南宁职业技术学院《Pro/E实用教程》野火版实训手册机电工程系教研室2006年元月实训1 二维草绘基本操作实训2 基础实体特征：拉伸/旋转/扫描实训3 基础实体特征：混合实训4 高级实体特征：螺旋扫描/扫描混合/变截面扫描实训5 放置（工程）特征：圆孔/倒圆角/拨模/管道实训6 放置（工程）特征：壳/倒角/筋实训7 编辑特征：修改零件/阵列实训8 编辑特征：镜像/复制实训9 曲面特征：基本曲面(平曲面/拉伸/旋转/扫描/混合) 实训10 曲面特征：编辑曲面(合并/实体化)实训11装配：匹配/对齐约束装配及装配的分解实训12 装配：相切/线上点/曲面上的边/曲面上的点约束装配实训13 工程图的创建：基本视图/三视图/向视图/局部放大图实训14 工程图的创建：全剖/半剖/局部剖/旋转剖实训15综合训练产品设计总复习题一、实训要求1. 实训教学在计算机实训室，在教师的指导，学生在规定的实训时间内，完成一定量的操作训练题目；2.作业要求学生在课后，独自在计算机上完成的作业；成绩计入本课程总评成绩内；（10%）3. 本实训手册提供的每次实训题量适用于2～3学时的实训课；作业题量约为一小时；具体题量指导教师可根据具体情形况调整；4.方法要求同一模型有多种创建方法，从练习需要角度考虑，在实训及作业题中规定了限定方法（不一定是最佳方法），对有能力的同学,在掌握了训练要求前提下，可选用更便捷的方法；4. 复习要求在完成了所有实训及作业操作的基础上，学生还要求独自完成6套复题训练题。

二、文件保存实训文件要求保存后拷盘交给老师批改；1.建立文件夹每生自建“文件夹”所在目录及名称规定如下：盘符D:\班级-学号末2位名字（例：D:\05机电1-88张三）2.存盘方式采用“保存副本”保存到自己的文件夹内；（如将文件夹设为工作目录，会产生很多无用文件）3.文件命名按实训手册中的题目编号名命名，如S1-3；Z2-2等；实训1 二维草绘基本操作一、实训目的1. 学习进入Pro/E操作界面；2. 掌握常用草绘工具(菜单)的使用；二、说明草绘2D图是本课程的重点，也又建模的难点，它是实体建模的基础；本实训只是初步训练常用草绘操作，大量的训练将分摊在各次建模实训中进行；三、实训内容1. 进入操作界面▲启动Pro/E软件：打开计算机电源开关→在操作系统桌面，双击Pro ENGINEER图标▲进入零件模块：文件→新建→零件→[命名]→[去掉“使用缺省模板”前的√]确定→[选公制单位：mmns_part solid] →确定→[进入“零件”界面]▲进入外部草绘：鼠标左键点草绘工具→选草绘面（Front面）→选定位方向面（默认Right）→选尺寸参照（默认Right面和Top 面）说明：本软件提供了两种草绘，一个是外部草绘；一种是内部草绘；它本进入的方式不一样，但是绘图是一样的；现进入的是外部“草绘”；2. 操作要领草会要领：画形状；给约束；做修剪；定尺寸。

proe入门基础教程(完整版)讲述

1. 创建灯座
草绘截面
分析：可用拉伸实体特征完成
拉伸（增材料）
拉伸深度 100；
2. 挖切实体
分析：在灯座上挖切一个槽，该槽开口大，底部小，应该用平行混合（切口）创建。
截面1
切割深度: 5
截面2
3. 创建灯罩
灯罩为旋转体，可用旋转特征完成；灯罩为薄壳，用工具完成较快捷。
草绘曲线
旋转
4. 创建灯杆
分析：灯杆用扫描特征创建
草绘轨迹线
画扫描截面
2.7 高级实体特征
• PRO/E Wildfire 2.0 还提供了多种高级实体特征的创建方法；这些方法是将拉伸、旋转、扫描、混合 4种基本造型方法综合起来做为一个特征来使用，它可创建具有特定几何形状的零件；
圆角/椭圆角
样条曲线
点/坐标系
创建文本
3）图元的编辑
1. 选择几何图元 2. 拷贝图元 3. 镜像图元 4. 移动图元 5. 缩放和旋转几何图元 6. 裁剪图元
4）尺寸标注
pro/e有自动标注尺寸功能 • 弱尺寸：自动标注的尺寸 • 强尺寸：用户标注的尺寸 • 弱尺寸可以被强尺寸代替 • 修改尺寸时，图元将随尺寸变化而变化创建尺寸标注的方法--点击
1. 实体必须是封闭截面 2. 薄板可以是开放截面 3. 截面不能超过旋转中心 2.4.2 旋转实体特征实例
注意处：
实例1
创建如图实体
草绘截面与绘制旋转轴线
旋转中心线
选取旋转按钮/确定即完成
实例2创建如图实体
2-1 创建底板草绘→拉伸
2-2 草绘(样条线)→旋转
用草绘加厚工具形成薄壁
2.6.6一般混合实体实例

Proe简介及操作基础

导航栏
图2-2
CAD教育网
过滤器
所谓“智能选择”，是指当光标移动到模型某个特征上时，系统会自动识别出该特征，在光标附近出现该特征的名称，同时该特征的边界高亮显示为蓝色。此时，单击鼠标左键，便选中该特征，其边界高亮显示为红色。
认识工具栏
CAD教育网
最大化：将当前的Pro/ENGINEER Wildfire 4.0界面最大〘窗口〙→〘激活〙命令或在键盘上按“Ctrl+A”键。化。
恢复：消除最大化，恢复Pro/ENGINEER Wildfire 4.0界
面最大化前的尺寸。

缺省尺寸：将显示用户界面的尺寸定义为默认的缺省
尺寸。
2.4 Pro/E窗口常用的快捷键
2.2.2 文件类型
1. 草绘：建立2D草图文件，其后缀名为“.sec”。
2. 零件：建立3D零件模型文件，其后缀名为“.prt”。
3. 组件：建立3D模型安装文件，其后缀名为“.asm”。 4. 制造：NC加工程序制作、模具设计 ,其后缀名为“.mfg”。
5. 绘图：建立2D工程图，其后缀名为“.drw”。
Pro/ENGINEER Wildfire 4.0使用鼠标介绍
2.6 视图操作
2.6.1 模型显示 2.6.2 视图控制 2.6.3 视图方向
2.6.1 视图显示
2.6.2 视图控制

2 视图控制 “视图”|“方向”子菜单及“视图”工具栏提供了用于视图操作的菜单和工具，如图所示。
“视图”|“方向”子菜单
新建：在原有的用户界面基础上新建一个用户界面。
在Pro/E中如果打开多个窗口，那么一次只能激活其中关闭：关闭当点的用户界面。
一个（即处于工作状态）；不过，在非活动窗口中仍可以打开系统工作目录：打开软件的默认工作目录，可在DOS下进行默认工作目录修改。执行某些功能。要激活一个非活动窗口，只需单击菜单

PROE基础教程

PROE基础教程PROE，即PTC Creo，是由PTC公司开发的一款三维建模软件，广泛应用于制造、工程和设计等行业。

PROE具有强大的功能和灵活性，可以帮助用户快速创建和修改三维模型，进行产品设计和分析，提高工作效率和产品质量。

一、介绍PROE的界面和基本操作PROE的界面分为以下几部分：图形区、菜单栏、工具栏、功能区和状态栏。

在PROE中，可以使用鼠标操作和快捷键来进行各种操作。

下面是一些常用的基本操作：1.创建新模型：点击“文件”->“新建”->“模型”，可以创建一个新的模型。

2.绘制基本几何体：选择“绘图”->“曲面”->“绘制圆”来绘制一个圆。

4.显示和隐藏模型：选择“视图”->“显示”->“显示/隐藏模型”，可以选择显示或隐藏一个模型。

5.保存模型：点击“文件”->“保存”，可以保存一个模型。

二、PROE的基本建模命令PROE提供了丰富的建模命令，可以帮助用户创建和修改三维模型。

下面介绍一些常用的建模命令：1. extrude：将平面图形拉伸成为立体模型。

2. revolve：沿着一个轴旋转一个截面来创建立体模型。

3. sweep：沿着一条路径来拉伸一个截面，创建立体模型。

4. blend：通过指定几何体的边缘来创建平滑的过渡。

5. fillet：给模型的边缘添加圆角。

三、PROE的高级功能除了基本的建模功能外，PROE还提供了一些高级功能，可以进一步提高设计效率和质量。

下面介绍一些常用的高级功能：1.参数设计：可以通过定义参数和公式来创建可调整的模型。

2.组装设计：可以将多个模型组装在一起，进行装配分析。

3.仿真分析：可以对模型进行强度、刚度、热传导等方面的分析。

4.绘图和注释：可以在模型上添加尺寸标注、注释和视图等。

5.数据管理：可以对模型进行版本控制、共享和协作。

四、PROE的学习资源学习PROE可以通过多种途径进行，包括在线教程、培训课程、学习资料等。

pro.e基础教程(完整版)

草绘界面如下图
草绘菜单
草绘工具条
2）在零件模块调用草绘器
在实际操作中，草绘与建模交替操作完成，有已下两种方法。
① 先进入草绘完成草绘，再启动零件模块生成实体； ② 直接进入零件模块，直接调用草绘器。
一般采用第二种方法，即 “文件”→ “新建”→ “零件” →命名→ “确定” 完成并退出草绘后即可生成实体模型。
1．草绘平面的设置
草绘平面有3种选择： ⑴ 标准基准平面；如：TOP、RIGHT、FRONT ⑵ 基础实体特征上的表面； ⑶ 新建一个基准平面；
创建其它特征的参照依据；
➢1. 隐藏不使用的基准特征 • 点击右边工具图标可隐藏不使用的基准；
2. 创建基准特征的方法
点击右边工具图标可创建基准特征；
第２截面
第３截面
给出坐标
实例2创建零件如图
截面1
截面2
混合点
两个旋转角为
90°
截面3
2.6.5 一般混合实体特征的操作步骤
一般混合特征具有更大设计灵活性，用于创建形状更加复杂的混合特征；
• 1．调用方法： • “插入”→“混合”→“伸出项”
2．操作步骤： • ⑴ 调用混合工具 • ⑵ 设置属性 • ⑶ 绘制多个等点截面； • ⑷ 确定
1. 创建灯座
分析：可用拉伸
实体特征完成拉伸深度
100；
草绘截面拉伸（增材料）
2. 挖切实体
分析：
在灯座上挖切一个槽，该槽开口大，底部小，应该用平行混合（切口）创建。
截面1
切割深度: 5 截面2
3. 创建灯罩
灯罩为旋转体，可用旋转特征完成；
灯罩为薄壳，用工具
完成较快捷。

PROE软件的基本操作

信息显示区：位于窗口工作区的顶部，对当前窗口中的操作作出简要说明或提示，对于需要输入数据的操作，会在该区出现一文本框，供用户输入数据使用，如图2-3所示。
过滤器栏：位于主窗口的右下角，使用该栏相应选项，可以有目的地选择模型中的对象。利用该功能，可以在较复杂的模型中快速选择要操作的对象。单击其右侧的按钮，打开其下拉列表，显示当前模型可供选择的项目，如图2-4所示。
单击〖录制映射键〗对话框的【恢复】按钮，继续进行映射键的录制。宏录制完成后，单击【停止】按钮，然后单击【确定】按钮，〖映射键〗对话框中显示新建的映射键。
图2-37
提示：要应用映射键只需在键盘中敲击映
射键名称使用的字母或功能键即可。定义映射键后，Pro/E 将创建一个相应的图标，并将其放置在〖定制〗对话框〖命令〗面板的〖目录〗的“映射键”子目录中，用户通过光标拖动，可以将建立的映射键添加到菜单或工具栏中。
第 2章 Pro/ENGINEER Wildfire 4.0基本操作
本章详细介绍Pro/ENGINEER Wildfire 4.0的工作界面，对文件菜单的使用方法作了详细介绍，同时对主菜单和工具栏也作了介绍，此外还介绍了鼠标的使用、系统参数的配置方法以及培训文件的使用方法。熟悉Pro/ENGINEER Wildfire 4.0的工作环境，掌握 Pro/ENGINEER Wildfire 4.0的基本操作，为学习后面的内容做准备。
2.1 熟悉Pro/E Wildfire 4.0工作界面
如图2-1所示为Pro/ENGINEER Wildfire 4.0零件设计模块的工作界面，其他模块界面的风格也大致如此。
这里以零件设计模块为对象，介绍Pro/E W 4.0的工作界面。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2013-9-13 24
2.5 选取对象
2.5.2 选取的方式
选取方式
直接在绘图区选取对象
在导航栏的模型树中选取对象
2013-9-13
25
2.5 选取对象
2.5.3 对象的选取
• 选取对象可以选取点、线或面
• 曲线的选取包括选择依次链、相切链、曲面链、起止链、目的链等
• 曲面的选取包括环曲面、种子面和实体曲面
建
使用剖截面：使用横截面的边界基准曲线
2013-9-13 44
3 基准曲线

使用“经过点”的方式建立基准曲线

使用“从方程”的方式建立基准曲线
2013-9-13
45
“经过点”方式创建基准曲线
经过点创建基准曲线是指用样条、单一半径图
元（弧或直线）或多重半径图元（弧或直线）依次连接数个顶点或基准点形成一条曲线
2.4.5 配置文件
通过配置系统文件，可使 Pro/E 变得更加适合用户需要配置config 文件：【工具】→【选项】
2013-9-13
23
2.5 选取对象
2.5.1 选取首选项
【编辑】→【选取】
首选项
依次：每次选取一个图素
链：选取链的首尾，介于之间的曲线一起被选取
所有几何：选取所有几何元素（不包括标注尺寸、约束）全部：选取所有项目
第2章基本操作训练
本章知识要点
Pro/ENGINEER基本模式
设置工作目录
键盘和鼠标的用法
选取对象
管理文件
基准点、基准轴、基准平面、基准坐标系及基准曲线的设计
2013-9-13 1
2.1 Pro/E的基本设计模式
创建设计组件
组合各个设计组件
以组件和装配的信息为基础创建机械图样
•作为旋转特征的旋转轴
•创建轴阵列时作为中心轴
•装配零件时作为对齐参照
2013-9-13 38
2 基准轴
2013-9-13
39
2 基准轴
约束类型：穿过、法向、相切、中心（曲线或边）
2013-9-13
40
通过相交平面创建基准轴
轴参照
基准轴
2013-9-13
41
通过圆曲线或边创建基准轴
约束类型：穿过
2 特征描述
3 设计评价
4 图样的制式、加工与组合
2013-9-13 5
2.1 Pro/E的基本设计模式
2.1.1 三维CAD
5 装配模式创建模型各组件，后将各组件按一定的位置和约束关系进行装配选择“组件”类型直接设计实体模型，后在组件设计模式下创建、编辑各组件
装配体的分解图
2013-9-13 6

方式2：
参照：曲面约束：“在…上”

方式3：
参照：曲面
约束：“偏移”
2013-9-13
34
一般基准点参照及约束方式

方式4：
参照：顶点约束方式：“在…上”
2013-9-13
35
(2) 偏移坐标系基准点
偏移坐标系基准点是指在所选坐标系的三个坐标
方向上分别设置偏移距离而得到的基准点
自文件创建基准曲线是指从IGS、IBL和VDA格
式的数据文件中读取基准曲线。读取的基准曲线以样条方式进行连接，可由一条或多条曲线组成，且多条曲线不必相连
2013-9-13
49
“从方程”方式创建基准曲线

概念：

设置自变量t：从0到1变化
t控制x、y、z坐标：函数形式
曲线方程：以x、y、z坐标表示
为了给设计产品增加强度而创建的特征在实体模型上创建出斜面的特征
创建三维管、输送管道、金属线等特征创建斜度、偏移、修补、自由形状特征等
11
2.1 Pro/E的基本设计模式
2.1.3 特征的种类
曲面特征
基准平面基准轴基准曲线基准点基准坐标
2013-9-13
使用曲面特征创建对象使其实体化特征变成精密、复杂的自由曲面特征为了对创建特征进行定位而产生的理论上没有边界的平面称之为基准平面一般用来作创建特征时的参照基准曲线允许创建2D截面，该截面可用于创建许多特征，如拉伸和旋转等在几何建模时可将基准点用作构造元素，或用于计算和模型分析的已知点使用基准坐标系可进行分析或者组装元件
2.4.1 设置模型显示
模型工具栏改变视图的显示模式
2013-9-13
19
2.4 Pro/E系统设置
2.4.2 设置基准显示
模型基准包括基准平面、基准轴、基准曲线、基准点和基准坐标系基准显示设置：【视图】 →【显示设置】→【基准显示】
设置绘图区中显示的基准内容和点的显示方式
2013-9-13 20
1、选取用于放置点的坐标系
2、为每个基准点指定一组坐标值
2013-9-13 36
(3) 域基准点
【插入】→【模型基准】→【点】→【域】
域基准点用于建模分析
创建的域基准点
2013-9-13
37
2 基准轴
基准轴是创建特征或执行其他操作时的参考中心线，
具有以下用途：
•作为基准平面的放置参照
•作为孔特征的同轴放置参照
2013-9-13 3
1 特征建模
2.1 Pro/E的基本设计模式
2.1.1 三维CAD
1 特征建模
常用建模方式
选框模型：由点、直线、圆弧、自由曲线等基本图形元素构成线性框架。线框模型可通过绘图来生成，也可通过已生成的曲面造型和实体造型来自动生成。实体模型：实体特征是构建实体模型的基本组成单元，具有厚度、体积和质量等物理属性

例子：圆的方程

x = 4 * cos ( t * 360 )
y = 4 * sin ( t * 360 )
z=0
2013-9-13 50
“从方程”方式创建基准曲线

坐标系的类型：

直角坐标系：参数x、y、z 圆柱坐标系：参数r、θ、z

半径r：极轴的长度；
角度theta (θ)极轴的角度；
创建过程与方法激活命令：单击指定类型：单击“经过点”、“完成” 指定基准曲线属性：自由或曲面指定经过点：选取“样条曲线”、“单个点”、 “添加点”并选定曲线要通过的点
2013-9-13 46
“经过点”方式创建基准曲线
属性：指出该曲线是否应该位于选定的曲面上
曲线点：选取要连接的曲线点
相切：设置曲线的相切条件
2.1 Pro/E的基本设计模式
2.1.1 三维CAD
6 绘图模式以3D组件和装配文件记录的尺寸为基础完成模型特征的精确制图可将3D模型全部组成特征转换输入到绘图模式在绘图模式中可自由选择显示或隐藏输入的三维模型
2013-9-13
7
2.1 Pro/E的基本设计模式
2.1.2 Pro/E的特征
2013-9-13
28
2.6 基准特征的创建
作用：
建模的参考特征
用于完成其他特征的辅助操作
分类：
基准点基准轴基准曲线基准
草绘基准曲线作为扫描轨迹
基准
2013-9-13 29
1 基准点
基准点的使用
一种特征，用于辅助建模
可辅助定义其他特征的位置
基准点的分类：
一般基准点偏移坐标系基准点域基准点
2013-9-13 4
2.1 Pro/E的基本设计模式
2.1.1 三维CAD
设计过程中需要对各种模型进行各种形态的描述和有效的几何推理，通过对三维模型的特征描述可以弥补设计的不足，有利于设计制造出最优化产品三维CAD以建模数据为基准，并以此基准输入设计尺寸来减少尺寸误差，同时也以检查的方式来减少各个组件之间相互干涉现象。同时还可通过解释进行设计最优化操作
2013-9-13
2
2.1 Pro/E的基本设计模式
2.1.1 三维CAD
特征建模的创建流程：
创建：点、线、面是三维CAD中最为基本的图形和要素。编辑：把在三维CAD中所创建的基本图形或要素运用缩放、旋转、移动、修改、变换等命令进行必要的调整。操作控制：对创建出来的特征进行移动、复制、编辑、保存等操作控制。通常使用的建模方式有线框建模、自由曲面建模、实体建模等如果同时使用尺寸和约束条件进行建模，选择实体建模方式比较方便如果有复杂曲面，选择自由曲面建模方式比较合适混合建模
参数化设计：用户将设计要求、设计原则、设计方法和设计结果以灵活可变的参数来表示，在设计过程中可以根据实际情况随时对设计加以更改完全关联性：Pro/E的所有模块都是全相关的，这意味着在产品开发过程中某一处进行的修改能够扩展到整个设计中，同时自动更新所有的工程文档，包括装配体，设计图以及制造数据，这样可以降低50%到70%资料转换的时间，大大提高设计效率。基于特征的模型
基准工具栏
2.4 Pro/E系统设置
2.4.3 设置系统颜色
系统颜色设置：【视图】→【显示设置】→【系统颜色】
2013-9-13
21
2.4 Pro/E系统设置
2.4.4 定制屏幕
定制屏幕：【工具】→【定制屏幕】
2013-9-13
22
2.4 Pro/E系统设置
ห้องสมุดไป่ตู้
2013-9-13
26
2.6 管理文件
文件扩展名
Pro/E中常用扩展名有4种：
文件操作
*.sec：草绘
*.prt：零件 *.asm：组件 *drw：绘图公制模板
新建文件打开文件

第2章 ProE基本操作训练

合集下载
