ProE5.0全套教程
- 格式：ppt
- 大小：7.79 MB
- 文档页数：358
下载文档原格式
合集下载
proe5.0教程--从入门到精通
2021/6/4
21
菜单栏内容：
2021/6/4
22
2021/6/4
23
2021/6/4
24
2021/6/4
25
2021/6/4
26
2021/6/4
27
导航区与模型树
2021/6/4
28
2021/6/4
29
2021/6/4
30
模型树的要点：
2021/6/4
31
2021/6/4
32
2021/6/4
33
2021/6/4
34
2021/6/4
35
三.简单实例实际操作（烟灰缸设计）
2021/6/4
36
2021/6/4
37
2021/6/4
38
使用混合特征创建烟灰缸主体
2021/6/4
39
2021/6/4
40
2021/6/4
41
2021/6/4
42
2021/6/4
七、根据你的需要选择“公制”或“英制”，然后点 下一步
2021/6/4
12
八、添加许可证，把你在前面 第三步 中做好的许可证添加进去，注意如果 你有多个网卡号可以做多个许可证添加进去，然后点击下一步。
2021/6/4
13
九、接下来设置桌面快捷方式和启动目录
十、附加组件选择,然后点“下一步”。 十一、 ProductView Express 安装路径设置，然后点“安
5.0\mech\i486_nt\ptc 下运行。 十七、安装一次成功，没任何问题，安装过程很简单，只要
细心，一次都能成功）
2021/6/4
16
第一章 ProE5.0安装讲解
Pro/E5.0培训教材P/E50第一章Pro/E野火版5.0软件安装1.1 Pro/E野火版5.0安装的硬件和操作系统要求火安的件和操作系统求¾CPU芯片：一般要求1.3GHz以上¾内存：一般要求512MB以上¾显卡：一般要求显存32MB以上¾网卡：必须安装网卡¾硬盘：Pro/ENGINEER野火5.0软件基本模块需要4.6GB左右的硬盘空间，另外启动虚拟内存预留5.0GB以上空间。
¾鼠标：强烈建议使用三键（带滚轮）鼠标鼠标强烈建议使用三键（带滚轮）鼠标¾显示器：一般要求使用15in以上显示器¾键盘：标准键盘¾操作系统：Windows NT、98、ME、2000、XP、Win712安装前计算机设置1.2 安装前计算机设置1.2.1 环境变量设置境变量我的电脑属性高级环境变量新建12安装前计算机设置1.2 安装前计算机设置1.2.1 环境变量设置12安装前计算机设置1.2 安装前计算机设置1.2.1 环境变量设置12安装前计算机设置1.2 安装前计算机设置1.2.1 环境变量设置12安装前计算机设置1.2 安装前计算机设置 1.2.2 虚拟内存设置我的电脑属性高级性能设置高级虚拟内存更改一般初始值为512MB,最大值为1024MB 单击“确定”重启计算机1024MB, 单击确定重启计算机13设置计算机的网卡号1.3 设置计算机的网卡号我的脑(点右键）属性我的电脑查看“系统类型”13设置计算机的网卡号1.3 设置计算机的网卡号在公司服务器这个目录下将Pro/EWildfire_5.0.M060安装Wildfire50M060安装软件复制到自己计算机硬盘里（不可以有中文的目录）。
64 位操作系统请复制这个文件。
1.3 设置计算机的网卡号13设置计算机的网卡号双击SETUP安装双击SETUP安装。
13设置计算机的网卡号1.3 设置计算机的网卡号记下左下角的计算机ID下左下角的计算机号（注意每台电脑的ID号不一样）。
ProE全套教程ppt课件
精品课件
1.2.1 标题栏
标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 5.0应用程序名称和打开的文件名等信息。
1.2.2 菜单栏
菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。
精品课件
操作步骤如下：
第1步，调用“新建”命令，弹出如图1-14所示“新建”对话框。 第2步，在“类型”选项组中，选择相关的功能模块单选按钮，默认为“零件”
模块，子类型模块为“实体”。 第3步，在“名称“文本框中输入文件名。 第4步，取消选中“使用缺省模板”复选框。单击“确定“按钮，弹出如图1-15
1.2.3 工具栏
工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮，即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏，位于绘图区右侧的为特征工具栏。
精品课件
1.2.4 导航栏 导航栏位于绘图区的左侧，在导航栏顶部依次排列着“模型树”、“文件夹 浏览器”、“收藏夹”和“连接”四个选项卡。例如单击“模型树”选项卡可以 切换到如图1-2所示面板。模型树以树状结构按创建的顺序显示当前活动模型所 包含的特征或零件，可以利用模型树选择要编辑、排序或重定义的特征。单击导 航栏右侧的符号“>”，显示导航栏，单击导航栏右侧的符号“<”，则隐藏导航 栏。
精品课件
图1-6 “线框”显示方式
图1-7 “隐藏线”显示方式
1.2.1 标题栏
标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 5.0应用程序名称和打开的文件名等信息。
1.2.2 菜单栏
菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。
精品课件
操作步骤如下：
第1步，调用“新建”命令，弹出如图1-14所示“新建”对话框。 第2步，在“类型”选项组中，选择相关的功能模块单选按钮，默认为“零件”
模块，子类型模块为“实体”。 第3步，在“名称“文本框中输入文件名。 第4步，取消选中“使用缺省模板”复选框。单击“确定“按钮，弹出如图1-15
1.2.3 工具栏
工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮，即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏，位于绘图区右侧的为特征工具栏。
精品课件
1.2.4 导航栏 导航栏位于绘图区的左侧，在导航栏顶部依次排列着“模型树”、“文件夹 浏览器”、“收藏夹”和“连接”四个选项卡。例如单击“模型树”选项卡可以 切换到如图1-2所示面板。模型树以树状结构按创建的顺序显示当前活动模型所 包含的特征或零件，可以利用模型树选择要编辑、排序或重定义的特征。单击导 航栏右侧的符号“>”，显示导航栏，单击导航栏右侧的符号“<”，则隐藏导航 栏。
精品课件
图1-6 “线框”显示方式
图1-7 “隐藏线”显示方式
ProE5.0全套教程共358页
图2-1 在“新建”对话框中选择“草绘”
（2）由“零件”模块进入草绘环境。创建新文件时，在“新建”对话框中的 “类型”选项组内选择“零件”，进入零件建模环境。在此环境下通过选择“基 准”工具栏中的草绘工具” 图标按钮，进入“草绘”环境，绘制二维截面，可 以供实体造型时选用。或是在创建某个三维特征命令中，系统提示“选取一个草 绘” 时，进入草绘环境，此时所绘制的二维截面属于所创建的特征。用户也可 以将零件模块的草绘环境下绘制的二维截面保存为副本，以扩展名为.sec保存为 单独的文件，以供创建其他特征时使用。 本章除第2.7节采用第二种方式外，其余均采用采用第一种方式，直接进入草绘 环境，绘制二维草图。

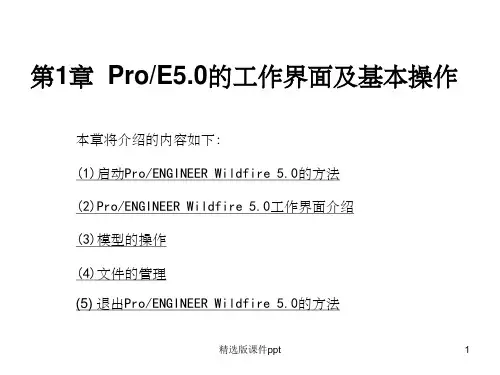

第1章 Pro/E5.0的工作界面及基本操作
本章将介绍的内容如下： (1)启动Pro/ENGINEER Wildfire 5.0的方法 (2)Pro/ENGINEER Wildfire 5.0工作界面介绍 (3)模型的操作 (4)文件的管理 (5) 退出Pro/ENGINEER Wildfire 5.0的方法
图1-18 “保存副本”对话框
1.4.5 删除文件 “删除”命令可以删除当前零件的所有版本文件或者仅删除其所有旧版本文件。 1.删除所有版本 调用命令的方式如下： 菜单： 执行“文件”|“删除”|“所有版本”命令。 操作步骤如下： 第1步，调用“删除”命令，选择“所有版本”项后，将弹出如图1-19所示“删 除所有确认”对话框。 第2步，单击“是”按钮，则删除当前零件的所有版本文件。
图1-22 “拭除未显示的”对话框
1.4.7 设置工作目录 “设置工作目录”命令可以直接按设置好的路径，在指定的目录中打开和保存文 件。 调用命令的方式如下： 菜单： 执行“文件”|“设置工作目录”命令。
ProE5.0全套实用教程
特征创建
介绍如何在Pro/Engineer 5.0中进行基础装配操作，包括元件的插入、定位和约束等。
基础装配
基础命令介绍
基础实例操作
简单零件建模
通过一个具体的简单零件实例，演示从草图到三维建模的全过程，包括特征的创建和修改等。
装配实例
通过一个具体的装配实例，演示如何在Pro/Engineer 5.0中进行装配操作，包括元件的插入、定位和约束等。
总结词
在玩具车设计综合实例中，学员将学习如何使用proe5.0进行草图绘制、特征创建、装配设计等操作。通过这个案例，学员可以掌握proe5.0的基本操作和建模技巧，为后续复杂产品设计打下基础。
详细描述
综合实例一：玩具车设计
总结词
手机外壳设计是proe5.0综合实例中的进阶案例，通过学习手机外壳设计，可以掌握proe5.0的高级功能和复杂建模技巧。
模具材料
了解模具的基本结构，包括动模、定模、型腔、型芯等部分。
模具结构
模具设计基础
分模面的选择
使用Pro/E软件创建分模面，并对其进行编辑和调整，以满足模具设计的需要。
分模面的创建
分模面的分析
对分模面进行可行性分析，检查是否存在干涉、倒扣等问题，以确保模具设计的正确性。
根据产品结构和模具设计要求选择合适的分模面，确保模具易于加工和装配。
后处理参数
后处理参数包括输出格式、单位、机床坐标系等，需要根据机床特点和加工需求进行设置。
后处理验证
后处理后需要对加工程序进行验证，检查是否有错误或遗漏，确保加工过程的顺利进行。
后处理设置
06
CHAPTER
proe5.0综合实例
玩具车设计是proe5.0综合实例中的基础案例，通过学习玩具车设计，可以掌握proe5.0的基本操作和建模技巧。
介绍如何在Pro/Engineer 5.0中进行基础装配操作，包括元件的插入、定位和约束等。
基础装配
基础命令介绍
基础实例操作
简单零件建模
通过一个具体的简单零件实例，演示从草图到三维建模的全过程，包括特征的创建和修改等。
装配实例
通过一个具体的装配实例，演示如何在Pro/Engineer 5.0中进行装配操作，包括元件的插入、定位和约束等。
总结词
在玩具车设计综合实例中，学员将学习如何使用proe5.0进行草图绘制、特征创建、装配设计等操作。通过这个案例，学员可以掌握proe5.0的基本操作和建模技巧，为后续复杂产品设计打下基础。
详细描述
综合实例一：玩具车设计
总结词
手机外壳设计是proe5.0综合实例中的进阶案例，通过学习手机外壳设计，可以掌握proe5.0的高级功能和复杂建模技巧。
模具材料
了解模具的基本结构，包括动模、定模、型腔、型芯等部分。
模具结构
模具设计基础
分模面的选择
使用Pro/E软件创建分模面，并对其进行编辑和调整，以满足模具设计的需要。
分模面的创建
分模面的分析
对分模面进行可行性分析，检查是否存在干涉、倒扣等问题，以确保模具设计的正确性。
根据产品结构和模具设计要求选择合适的分模面，确保模具易于加工和装配。
后处理参数
后处理参数包括输出格式、单位、机床坐标系等，需要根据机床特点和加工需求进行设置。
后处理验证
后处理后需要对加工程序进行验证，检查是否有错误或遗漏，确保加工过程的顺利进行。
后处理设置
06
CHAPTER
proe5.0综合实例
玩具车设计是proe5.0综合实例中的基础案例，通过学习玩具车设计，可以掌握proe5.0的基本操作和建模技巧。
ProE5.0模具设计从入门到精通完整教学课件
第1章 ProENGINEER模具设计入门
Pro/Moldesign是Pro/ENGINEER Wildfire 5.0的可选模块。它提供了在 Pro/ENGINEER Wildfire 5.0中进行虚拟模具设计的强大功能。本章 重点介绍了Pro/Moldesign模块的操作界面，以及Pro/ENGINEER模具 设计文件的管理技巧。最后通过模具设计实例了解模具设计的整个过 程。
1．在“新建”对话框的“制造”类型中与模具设计有关的“子类型”选 项有如下三种：
（1）“铸造型腔” 。 （2）“模具模型” 。 （3）“模面” 。 2．在“新文件选项”对话框的“模板” 选项框中有如下三个选项： （1）“空” 。 （2）“inlbs_mfg_mold”。 （3）“mmns_mfg_mold”。
11．单击“参照”对话框的“关闭”按钮，进入草绘界面； 12．单击按钮，完成草图的绘制； 13．在“草绘”操控面板中选取； 14．单击按钮，生成结果； 15．从模型树中选取刚刚复制生成的分型面和拉伸方法生成的分型面，
如图所示； 16．选取“编辑”→“合并”命令，弹出“合并”操控面板，如图所示；
17．对“选项”中选取“相交”，然后利用操控面板中的图标来选取要 保留两个合并曲面的哪一侧；
义间距”菜单；
4．选取“定义移动”选项，弹出“选取”菜单； 5．选取“选取”菜单中的“确定”按钮。
6．单击按钮或按＜Enter＞键，完成位移的设置； 7．选取“定义间距”菜单中的“完成”选项； 8．选取“模具孔”菜单中的“定义间距”选项； 9．选取“定义间距”菜单中的“定义移动”选项，弹出“选取”菜单； 10．单击“选取”菜单中的“确定”按钮； 11．单击按钮或按＜Ente＞键，完成位移的设置； 12．选取“定义间距”菜单中的“完成”选项。
Pro/Moldesign是Pro/ENGINEER Wildfire 5.0的可选模块。它提供了在 Pro/ENGINEER Wildfire 5.0中进行虚拟模具设计的强大功能。本章 重点介绍了Pro/Moldesign模块的操作界面，以及Pro/ENGINEER模具 设计文件的管理技巧。最后通过模具设计实例了解模具设计的整个过 程。
1．在“新建”对话框的“制造”类型中与模具设计有关的“子类型”选 项有如下三种：
（1）“铸造型腔” 。 （2）“模具模型” 。 （3）“模面” 。 2．在“新文件选项”对话框的“模板” 选项框中有如下三个选项： （1）“空” 。 （2）“inlbs_mfg_mold”。 （3）“mmns_mfg_mold”。
11．单击“参照”对话框的“关闭”按钮，进入草绘界面； 12．单击按钮，完成草图的绘制； 13．在“草绘”操控面板中选取； 14．单击按钮，生成结果； 15．从模型树中选取刚刚复制生成的分型面和拉伸方法生成的分型面，
如图所示； 16．选取“编辑”→“合并”命令，弹出“合并”操控面板，如图所示；
17．对“选项”中选取“相交”，然后利用操控面板中的图标来选取要 保留两个合并曲面的哪一侧；
义间距”菜单；
4．选取“定义移动”选项，弹出“选取”菜单； 5．选取“选取”菜单中的“确定”按钮。
6．单击按钮或按＜Enter＞键，完成位移的设置； 7．选取“定义间距”菜单中的“完成”选项； 8．选取“模具孔”菜单中的“定义间距”选项； 9．选取“定义间距”菜单中的“定义移动”选项，弹出“选取”菜单； 10．单击“选取”菜单中的“确定”按钮； 11．单击按钮或按＜Ente＞键，完成位移的设置； 12．选取“定义间距”菜单中的“完成”选项。
proe5.0 入门教程1
图1-5添加图标按钮
• “导航选项卡”选项卡
“导航选项卡” 用于设置导航器 在用户界面中的 显示位置、显示 宽度等属性，还 可以设置模型树 相对于导航器的 位置，如图1-6所 示。
图1-6“导航选项卡”
• “浏览器”选项卡
“浏览器” 选项卡用 于设置浏 览器的显 示状态和 显示宽度， 如图1-7所 示
1.2.3 通过系统启动目录设置
右击Pro/E快捷图标，在弹出的快 捷菜单中选择“属性”命令
图1-10通过系统启 动设置目录当前工 作目录
• 1.3 设置系统配置文件
选择“工具”→“选项”命令
图1-11“选项”对话框
• 1.4 零件设计的思路和步骤
设计零件的注意事项： 1） 按照标准设置好工作环境，尤其是常用的参数配置文件在设置好后 保存起来，供以后直接使用，避免重复修改。 2） 使用Pro/E进行零件设计时要养成一个良好的习惯，即将零件设计 视为一个项目或一个工程，首先要为这个项目建立一个专用的文件夹， 然后将该文件夹设置为当前工作目录。这样零件在设计过程中产生的各 种文件将会一并保存到该文件夹中，有利于文件的管理。 3）在设计零件之前应对零件结构进行分析，该零件可以用哪些特征来 完成？大部分结构可以用不同的特征来完成，应选择一个最简洁快捷的 方法。特征建立顺序是什么？特别是复杂的零件，更要考虑先做什么结 构后做什么结构？用什么方法做？做到心中有数。这对后面的结构完成 很重要，如有相同结构可以用特征编辑中的复制、阵列、镜像等操作命 令，这样才能起到事半功倍的作用。 4）一般先主体，后细节；先实体，后孔洞 5）在零件设计过程中注意随时保存，以防失误操作或停电引起文件丢 失。
1.1.2 菜单
• 1.1.3 工具栏
零件
proe5.0工程图教程
1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。
2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。
3.建立视图：图1图2（1）创建一般视图： 切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右图3图6击打开右键菜单，取消勾选“锁定视图移动”（图6）。
然后鼠标指向视图，左键拖动至合适位置。
4图（2）创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图图5图67），单击“应用”结束，创建剖视图A-A 。
“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
图7图8图9（3）创建剖面符号：切换到，选择A-A剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。
ProE5.0全套教程共358页
精选版课件ppt
29
操作步骤如下：
第1步，调用“退出”命令，系统弹出如图1-23所示“确认”对话框，提示用户 保存文件。
第2步，单击“是”按钮，则退出Pro/ENGINEER Wildfire 5.0。
图1-23 “确认”对话框
精选版课件ppt
30
第2章 二维草图的绘制
精选版课件ppt
31
本章将介绍的内容如下： (1)草绘工作界面 (3)圆的绘制 (5)矩形的绘制 (7)使用边界图元的绘制 (9) 矩形的绘制 (11) 草绘器诊断
1.2.5 绘图区
绘图区是界面中间的空白区域。在默认情况下，背景颜色是灰色，用户可以在该区域 绘制、编辑和显示模型。单击下拉菜单执行“视图”|“显示设置”|“系统颜色”命令， 弹出如图1-3所示“系统颜色”对话框，在该对话框中单击下拉菜单执行“布置”命令，选 择默认的背景颜色，如图1-4所示，再单击“确定“按钮，则绘图区背景颜色自动改变。
于AutoCAD中的相关命令。 （1） 缩小：缩小模型。 （2） 放大：窗口放大模型。 （3） 重新调整：相对屏幕重新调整模型，使其完全显示在绘图窗口。
精选版课件ppt
10
1.3.3 模型的定向
1.选择默认的视图
在建模过程中，有时还需要按常用视图显示模型。可以单击系统工具栏中 图标按钮，在其下拉列表中选择默认的视图，如图1-10所示，包括：标准方 向、缺省方向、后视图、俯视图、前视图（主视图）、左视图、右视图和仰 视图。
精选版课件ppt
2
1.2 Pro/ENGINEER Wildfire 5.0工作界面介绍
Pro/ENGINEER Wildfire 5.0工作界面主要由标题栏、菜单栏、导航栏、工具 栏、
ProE5.0全套教程
a
b
图2-29 “环”边类型菜单管理器
图2-28 使用“链”边类型创建图元
2.7.2 使用偏移边创建图元 利用“边”的“偏移”命令可以创建与已存在的实体特征的边偏移一定距离的几 何图元。 调用命令的方式如下： 菜单：执行“草绘”|“边”|“偏移”命令。 图标：单击“草绘器工具”工具栏的“边”弹出式工具栏中的 图标按钮。
操作步骤如下：
第1步，在草绘器中，单击 图标按钮，启动“调色板”命令，系统弹出如图241（a）所示的“草绘器调色板”对话框。 第2步，系统提示“将调色板中的外部数据插入到活动对象。”时，选择所需的 选项卡，显示选定选项卡中形状的缩略图和标签，选择某一截面，则在预览区显 示相对应的截面形状，如图2-41（b）所示。 第3步，双击选定形状的缩略图或标签，光标变成 。
1．单个（S）
选定实体特征上单一的边创建草绘图元。该类型为默认的边类型，操作步骤 如上述步骤所示。
2．链（H）
选定实体特征上的两条边，创建连续的边界。如图2-25所示的模型，进入草 绘环境，使用“链”边类型，当系统提示“通过选取曲面的两条边或曲线的两 个实体指定一个链。”时，选取实体特征上的一条边，如图2-27（a）所示的 顶端大圆弧，再按住Ctrl键选取另一条边，如图2-27（a）所示的右侧大圆弧， 系统将这两条边之间的所有边以红色粗实线显示。随即弹出如图2-26所示的 “菜单管理器”，当直接选择“接受”，关闭“类型”对话框后，则创建如图 2-27（b）所示的边界图元。如果选择“下一个”，则另一侧连续边被选中， 如图2-27（c）所示，再选择“接受”，则创建如图2-27（d）所示的图元。
a 不合适的草绘
b 合适的草绘 图2-47 “特征要求”对话框
2.12 上机操作实验指导一 简单二维草图绘制 根据如图2-48所示的平面图形，绘制其二维草图。主要涉及的命令包括“直 线”命令、“圆弧”命令、“圆角”命令、“圆”命令。
ProE5.0全套教程[1]
![ProE5.0全套教程[1]](https://img.taocdn.com/s1/m/6dd172dd65ce050877321317.png)
1.2.1 标题栏
标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 5.0应用程序名称和打开的文件名等信息。
1.2.2 菜单栏
菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。
1.1 启动Pro/ENGINEER Wildfire 5.0的方法
启动Pro/ENGINEER Wildfire 5.0有下列两种方法。 （1） 双击桌面上Pro/ENGINEER Wildfire 5.0快捷方式图标。 （2） 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。
1.3 模型的操作
1.3.1 模型的显示
在Pro/ENGINEER中模型的显示方式有四种，可以单击下拉菜单“视图”|“显示 设置”|“模型显示”命令，在“模型显示”对话框中设置 ，也可以单击系统工 具栏中下列图标按钮来控制。 （1） 线框：使隐藏线显示为实线，如图1-6所示。 （2） 隐藏线：使隐藏线以灰色显示，如图1-7所示。 （3） 无隐藏线：不显示隐藏线，如图1-8所示。 （4） 着色：模型着色显示，如图1-9所示。
除所有确认”对话框。 第2步，单击“是”按钮，则删除当前零件的所有版本文件。
图1-19 “删除所有确认”对话框
2.删除旧版本 调用命令的方式如下： 菜单： 执行“文件”|“删除”|“旧版本”命令。 操作步骤如下： 第1步，调用“删除”命令，选择“旧版本”项，将弹出弹出如图1-20所示“输
Proe5.0出工程图详细操作步骤
Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。
2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为图图2C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。
3.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
图3然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。
然后鼠标指向视图，左键拖动至合适位置。
图6图图5（2）创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。
“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图6 图7图8图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
（3）创建剖面符号：切换到，选择A-A剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。
proe5.0教程--从入门到精通(精华版)
方法二：
如果是 3CD 的请运行： CD1\dsrc\i486_nt\obj 目录下 ptcsetup.exe 直接安 装 如果是3CD内容合在一个目录了，请运行 dsrc\i486_nt\obj 目录下 ptcsetup.exe 直接安装 应该就可以了。其实 setup.exe 也是调用的这个程 序，所以直接运行这个程序也没有问题，请放心安 装。
四、选中“我接受”，接受协议，然后点“下一 步”
五、不要点 Ptc License Server 安装，直 接点 PRO/ENGINEER 进入安装
六、进入安装路径和组件选择界面，需要的组件选择 安装，不需要的组件选择不安装 七、根据你的需要选择“公制”或“英制”，然后点 下一步
八、添加许可证，把你在前面 第三步 中做好的许可证添加进去，注意如果 你有多个网卡号可以做多个许可证添加进去，然后点击下一步。
解压
三、制作许可证文件
在解压出来的安装程序位置 WF5_Win32_crk 目 录下找到 license.dat 文件，复制到你想放置许可 证的位置，然后用记事本打开 license.dat，在 “编辑”菜单里点“替换”，查找内容 00-00-0000-00-00 ，替换为后面输入你的主机 ID，就是你 运行 setup.exe 时左下角显示的主机 ID；输入完 成后点全部替换然后保存 license.dat 文件。
二.熟悉Proe5.0的操作介面
5.0
二.操作介面介绍：
菜单栏与工具栏
菜单栏内容：
导航区与模型树
模型树的要点：
三.简单实例实际操作（烟灰缸设计）
使用混合特征创建烟灰缸主体
草绘图形的绘制方法与要点
使用壳特征、倒圆角特征和拉伸特征编辑模型
PROE5.0-教程学习步骤
• 样条曲线
• 复制
1.复制粘贴 2.镜像复制
（下续）
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中
来！！！
第18页，共100页。
PRO/E5.0中文野火版教程
• 修剪
1.动态修剪图元 2.延伸修剪
3.取点分割图元
• 尺寸标注
1.常用尺寸标注
（角度、线性、半径、直径、等等） 2.切线距离标注 3.标注圆锥曲线 4.椭圆的标注
正弦/余弦曲线 X=40*t Y=5*sin/cos(t*360) Z=0 [笛卡乐] 圆柱螺旋线： r=5 theta=t*720 z=10*t [圆柱]
圆锥螺旋线： Rho=t*10 Theta=45
Phi=t*900
[球坐标]
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中
• U 为角度
齿顶圆、分度圆、基圆、齿根 圆之间的关系：
• Do=z*m • Db=Do*cos(alpha)
• Da=Do+2*Ha*m
• Df=Do-2*(Ha+c)*m • number=z • angle=360/z
• U_radian为u对应的变量
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中
第13页，共100页。
PRO/E5.0中文野火版教程
草绘模式视角的变换：
1. 草绘平面 2. 草绘平面的方向 3. 草绘参照平面 4. 参照平面的方向
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中 来！！！
第14页，共100页。
PRO/E5.0中文野火版教程
草绘模式的新功能：
• 复制
1.复制粘贴 2.镜像复制
（下续）
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中
来！！！
第18页，共100页。
PRO/E5.0中文野火版教程
• 修剪
1.动态修剪图元 2.延伸修剪
3.取点分割图元
• 尺寸标注
1.常用尺寸标注
（角度、线性、半径、直径、等等） 2.切线距离标注 3.标注圆锥曲线 4.椭圆的标注
正弦/余弦曲线 X=40*t Y=5*sin/cos(t*360) Z=0 [笛卡乐] 圆柱螺旋线： r=5 theta=t*720 z=10*t [圆柱]
圆锥螺旋线： Rho=t*10 Theta=45
Phi=t*900
[球坐标]
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中
• U 为角度
齿顶圆、分度圆、基圆、齿根 圆之间的关系：
• Do=z*m • Db=Do*cos(alpha)
• Da=Do+2*Ha*m
• Df=Do-2*(Ha+c)*m • number=z • angle=360/z
• U_radian为u对应的变量
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中
第13页，共100页。
PRO/E5.0中文野火版教程
草绘模式视角的变换：
1. 草绘平面 2. 草绘平面的方向 3. 草绘参照平面 4. 参照平面的方向
让我们一起走进功能强大、界面友好、操作简单的3D设计软件——PRO/E野火中 来！！！
第14页，共100页。
PRO/E5.0中文野火版教程
草绘模式的新功能：
proe5.0装配教程
束 条
第
件
二
个
组
装
的
约
束
条
件
欲组装的零件
组
现有的组件
选
装
择
约 束 条 件 已
这 两 条 轴 线
充
足
第6页，共14页。
完成的组件
6.若需要再进行其他零件的装配，则再重复步骤4及步骤5 在进行零件的装配时，在 元件放置 对话框中，约束 选项下方有3个图标
与 ，其用法分别介绍如下： （1） ：新增一个装配约束条件。
5.用户直接在零件上选取点、线、面、坐标系等装配的参考几何，
Pro/E系统会自动在 元件放置 对话框的 约束 选项区域显示出
装配约束条件。 用户持续选取装配的参考几何，直至 元件放置 对话框下方显示
完全约束 ，再单击对话框中的
，即完成零件的装配。
选
择 这 两 个 面
显 示 出 第 一
个
组
装
的
约
显 示 出
（3）
第2页，共14页。
系统三个基准面: ASM.RIGHT、ASM.TOP和 ASM.FRONT
装配的基准。
2.单击主窗口右侧的 将元件添加到组件图标 后零件出现在主窗口内
，选取零件，单击
第3页，共14页。
3.单击 元件放置 对话框中的在 预设未知装配元件图标 后零件被定位到现有的组件上
，单击
绘图中心对齐，或基准面互相贴合 定向：只考虑平面法向方向相同或相反不考虑距离 重合：使平面贴合或对齐时没有偏移量
第8页，共14页。
注意：
①使用匹配和对齐时，必须选择相同的几何参考，如平面对平面，点对点，轴对 轴， 旋转曲面对旋转曲面等。
PROE5.0安装图文教程(集锦)
1·复制下载文件内的MAGNiTUDE文件夹到电脑任一位置
2、将MAGNiTUDE内的“ptc.dat”用记事本打开
3、将其中的“00-00-00-00-00-00”替换为你自己电脑的ID（查ID开始-运行-cmd-ipconfig/all），保存
4.运行将MAGNiTUDE内的“keygen.bat”，自动生成“license.dat”
5、将“license.dat”复制到你的安装目录上一级目录（如果你装的目录如
，则“license.dat”放在“D:\ProE5”内）
6、运行下载文件内的“setup.exe”，安装ProE
7、选择“Pro/ENGINEER&Pro/ENGINEER Mechanica”安装
8、自行选择要安装的插件
9、指向刚才的“license.dat”文件
10、设置启动目录
11、选择安装插件
2、安装完成，退出，绝对不要运行ProE，不然后果自负
13、破解，复制MAGNiTUDE内的“PTC_WF5_Corrector.exe”到“license.dat”所在目录，运行，复制出一些文件，破解完成
14、一切完成，可运行。
proe5.0教程
ProE 5.0教程介绍ProE是Parametric Technology Corporation（PTC）开发的一款三维计算机辅助设计（CAD）软件。
ProE 5.0是ProE软件系列的一个版本，提供了一系列工具和功能，帮助用户进行产品设计和工程分析。
本教程将介绍ProE 5.0的基本功能和操作，适用于初学者和希望了解ProE 5.0的人士。
安装要安装ProE 5.0，您需要按照以下步骤进行操作：1.下载ProE 5.0安装程序。
2.运行安装程序，并按照提示进行安装。
3.在安装过程中，您需要提供许可证文件。
请确保您已获得许可证文件，并在安装时正确输入。
基本界面一旦安装完成，您可以打开ProE 5.0并进入其主界面。
下面是ProE 5.0主界面的要素：1.菜单栏：包含各种菜单选项，用于访问不同的功能和工具。
2.工具栏：包含常用工具按钮，提供快速访问常用功能。
3.图形窗口：用于显示三维模型和操作对象。
4.操作区：显示当前选定对象的属性和操作面板。
创建模型下面是ProE 5.0中创建模型的基本步骤：1.打开ProE 5.0并创建一个新的零件文件。
2.选择适当的绘图工具，如绘制线条、绘制圆等。
3.在图形窗口中使用选定的绘图工具创建模型。
4.在操作区中设置模型的属性，如尺寸、材料等。
5.保存模型并进行进一步操作，如修改、组装等。
修改和编辑模型ProE 5.0提供了丰富的修改和编辑功能，使用户能够对已经创建的模型进行修改和改进。
以下是一些常用的修改和编辑操作：1.编辑尺寸：可以通过更改模型的尺寸来调整其外观和大小。
2.添加特征：可以通过添加特征如孔、槽等来改变模型的几何形状。
3.删除特征：可以删除不需要的特征，从而改变模型的几何形状。
4.移动和旋转：可以移动和旋转模型的组成部分，以适应不同的设计要求。
组装模型ProE 5.0提供了组装功能，使用户能够将多个模型组合在一起创建更复杂的装配。
以下是组装模型的基本步骤：1.打开一个零件文件作为装配的基准模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模型树
文件夹浏览器 收藏夹
连接
图1-2 “模型树”面板 图1-3 “系统颜色”对话框 图1-4 默认背景颜色选项
1.2.6 信息栏 信息栏显示在当前窗口中操作的相关信息与提示，如图1-5所示。
图1-5 信息栏
1.2.7 过滤器 过滤器位于工作区的右下角。利用过滤器可以设置要选取特征的类型，这样 可以非常快捷地选取到要操作的对象。
操作步骤如下：
第1步，调用“新建”命令，弹出如图1-14所示“新建”对话框。 第2步，在“类型”选项组中，选择相关的功能模块单选按钮，默认为“零件”
1.2 Pro/ENGINEER Wildfire 5.0工作界面介绍
Pro/ENGINEER Wildfire 5.0工作界面主要由标题栏、菜单栏、导航栏、工具 栏、
绘图区、信息栏和过滤器等组成。
信息栏
标题栏 菜单栏
工具栏
导航栏 绘图区
过滤器
图1-1 Pro/ENGINEER Wildfire 5.0工作界面
存”按钮。 第5步，单击“确定”按钮，模型显示如图1-13所示。同时，“自定义” 视图保
存在如图1-10所示视图列表中。
图1-11 “方向”对话框
图1-12 DTM1基准平面为参照1 图1-13 “自定义”视图
1.4 文件的管理
1.4.1 新建文件
在Pro/ENGINEER中可以利用“新建”命令调用相关的功能模块，创建不同类 型的新文件。 调用命令的方式如下： 菜单： 执行“文件”|“新建”命令。 图标：单击系统工具栏中 的图标按钮。
1.2.1 标题栏
标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 5.0应用程序名称和打开的文件名等信息。
1.2.2 菜单栏
菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。
1.1 启动Pro/ENGINEER Wildfire 5.0的方法
启动Pro/ENGINEER Wildfire 5.0有下列两种方法。 （1） 双击桌面上Pro/ENGINEER Wildfire 5.0快捷方式图标。 （2） 单击任务栏上的“开始”| “程序”| PTC | Pro ENGINEER | Pro ENGINEER。
图1-10 保存的视图列表
2.定向的视图
除了选择默认的视图，如果用户根据需要重定向视图。
操作步骤如下：
第1步，单击系统工具栏中的 图标按钮，弹出如图1-11所示“方向”对话框。 第2步，选取DTM1基准平面为参照1，如图1-12所示。 第3步，选取TOP基准平面为参照2。 第4步，单击“已保存视图”按钮，在名称文本框中输入“自定义”，单击“保
第1章 Pro/E5.0的工作界面及基本操作
本章将介绍的内容如下： (1)启动Pro/ENGINEER Wildfire 5.0的方法 (2)Pro/ENGINEER Wildfire 5.0工作界面介绍 (3)模型的操作 (4)文件的管理 (5) 退出Pro/ENGINEER Wildfire 5.0的方法
1.3 模型的操作
1.3.1 模型的显示
在Pro/ENGINEER中模型的显示方式有四种，可以单击下拉菜单“视图”|“显示 设置”|“模型显示”命令，在“模型显示”对话框中设置 ，也可以单击系统工 具栏中下列图标按钮来控制。 （1） 线框：使隐藏线显示为实线，如图1-6所示。 （2） 隐藏线：使隐藏线以灰色显示，如图1-7所示。 （3） 无隐藏线：不显示隐藏线，如图1-8所示。 （4） 着色：模型着色显示，如图1-9所示。
图1-6 “线框”显示方式
图1-7 “隐藏线”显示方式
图1-8 “无隐藏线”显示方式
图1-9 “着色”显示方式
1.3.2 模型的观察
为了从不同角度观察模型局部细节，需要放大、缩小、平移和旋转模型。在 Pro/ENGINEER中，可以用三键鼠标来完成下列不同的操作。
（1）旋转：按住鼠标中键+移动鼠标。 （2）平移：按住鼠标中键+Shift键+移动鼠标。 （3）缩放：按住鼠标中键+Ctrl键+垂直移动鼠标。 （4）翻转：按住鼠标中键+Ctrl键+水平移动鼠标。 （5）动态缩放：转动中键滚轮。 另外，系统工具栏中还有以下与模型观察相关的图标按钮，其操作方法非常类似
1.2.3 工具栏
工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮，即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏，位于绘图区右侧的为特征工具栏。
1.2.4 导航栏 导航栏位于绘图区的左侧，在导航栏顶部依次排列着“模型树”、“文件夹 浏览器”、“收藏夹”和“连接”四个选项卡。例如单击“模型树”选项卡可以 切换到如图1-2所示面板。模型树以树状结构按创建的顺序显示当前活动模型所 包含的特征或零件，可以利用模型树选择要编辑、排序或重定义的特征。单击导 航栏右侧的符号“>”，显示导航栏，单击导航栏右侧的符号“<”，则隐藏导航 栏。
于AutoCAD中的相关命令。 （1） 缩小：缩小模型。 （2） 放大：窗口放大模型。 （3） 重新调整：相对屏幕重新调整模型，使其完全显示在绘图窗口。
1.3.3 模型的定向
1.选择默认的视图
在建模过程中，有时还需要按常用视图显示模型。可以单击系统工具栏中 图标按钮，在其下拉列表中选择默认的视图，如图1-10所示，包括：标准方 向、缺省方向、后视图、俯视图、前视图（主视图）、左视图、右视图和仰 视图。
1.2.5 绘图区
绘图区是界面中间的空白区域。在默认情况下，背景颜色是灰色，用户可以在该区域 绘制、编辑和显示模型。单击下拉菜单执行“视图”|“显示设置”|“系统颜色”命令， 弹出如图ቤተ መጻሕፍቲ ባይዱ-3所示“系统颜色”对话框，在该对话框中单击下拉菜单执行“布置”命令，选 择默认的背景颜色，如图1-4所示，再单击“确定“按钮，则绘图区背景颜色自动改变。
