各种建筑综合用电指标估算表

各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

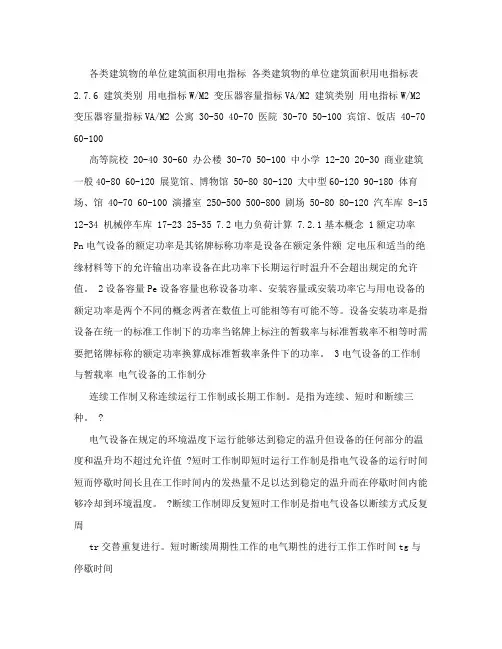

各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标表2.7.6 建筑类别用电指标W/M2 变压器容量指标VA/M2 建筑类别用电指标W/M2 变压器容量指标VA/M2 公寓 30-50 40-70 医院 30-70 50-100 宾馆、饭店 40-70 60-100高等院校 20-40 30-60 办公楼 30-70 50-100 中小学 12-20 20-30 商业建筑一般40-80 60-120 展览馆、博物馆 50-80 80-120 大中型60-120 90-180 体育场、馆 40-70 60-100 演播室 250-500 500-800 剧场 50-80 80-120 汽车库 8-15 12-34 机械停车库 17-23 25-35 7.2电力负荷计算 7.2.1基本概念 1额定功率Pn电气设备的额定功率是其铭牌标称功率是设备在额定条件额定电压和适当的绝缘材料等下的允许输出功率设备在此功率下长期运行时温升不会超出规定的允许值。

2设备容量Pe设备容量也称设备功率、安装容量或安装功率它与用电设备的额定功率是两个不同的概念两者在数值上可能相等有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率当铭牌上标注的暂载率与标准暂载率不相等时需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

3电气设备的工作制与暂载率电气设备的工作制分连续工作制又称连续运行工作制或长期工作制。

是指为连续、短时和断续三种。

?电气设备在规定的环境温度下运行能够达到稳定的温升但设备的任何部分的温度和温升均不超过允许值 ?短时工作制即短时运行工作制是指电气设备的运行时间短而停歇时间长且在工作时间内的发热量不足以达到稳定的温升而在停歇时间内能够冷却到环境温度。

?断续工作制即反复短时工作制是指电气设备以断续方式反复周tr交替重复进行。

短时断续周期性工作的电气期性的进行工作工作时间tg与停歇时间设备的特性用暂载率表征。

民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）1.1电力负荷计算1.1.1基本概念（1）额定功率( Pn)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg）与停歇时间（tr）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε= =国家标准规定一个工作周期（tg+tr）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

1.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

各种建筑综合用电指标估算表( W/m2)注：1、除S、U类按用地面积计，其余均按建筑面积计，且计入了空调用电。

无空调用电可扣减40%～50%.2、计算负荷时，应分类计入需用系数和计入总同期系数。

3、住宅也可按户计算，普通3～4kW/户、中级5～6kW/户、高级和别墅7～10kW/户。

电梯能耗预测模型（参见GB10058-2009附录）这是一个简单的模型，但对于较为复杂的情况或有专用模型的情况不适用，可以用来预测电梯运行时的能耗。

其结果可以用于整个建筑物的能量评估。

E elevator＝(K1×K2×K3×H×F×P)/(V×3600)+ E standby式中：E elevator——电梯在一天内使用的能量，kWh/天；K1—————驱动系统系数，K1＝1.6（交流驱动系统）K1＝1.0（VVVF 驱动系统）K1＝0.6（带能量反馈的VVVF 驱动系统）；K2 ——————平均运行距离系数，2层K2＝1.0，单梯或两台且超过2 层K2＝0.5，3 台及以上K2＝0.3；K3——————轿内平均载荷系数,K3＝0.35；H————最大运行距离,m；F————天启动次数，一般在300 到1000 之间；P————电梯的额定功率,P＝P1×P0，kW；P1——与平衡系数相关的系数，平衡系数50％时P1＝1.0平衡系数40％时P1＝0.8平衡系数30％时P1＝0.6P0 ＝(0.5x 额定载重量x 额定速度x gn)/(1000xnsxngxnm) 此处：ns ——悬挂效率，默认值ns＝0.85；ng ——传动效率，蜗轮蜗杆ng＝0.75；无齿轮ng＝1.0；nm —电动机效率，默认值对于AC nm＝0.75对于VVVF nm＝0.85；gn——9.81 m/s2V————电梯的速度，m/s；Estandby————1 天内使用的待机时的总能量，kWh/年。

各种建筑综合用电指标估算表( W/m2)用地分类建筑分类用电指标需用系数备注低中高居住用地R 一类：高级住宅、别墅6070800.35～0.5装设全空调、电热、电灶等家电，家庭全电气化二类：中级住宅506070客厅、卧室均装空调，家电较多，家庭基本电气化三类：普通住宅304050部分房间有空调，有主要家电的一般家庭公共设施用地C行政、办公5065800.7～0.8党政、企事业机关办公楼和一般写字楼商业、金融、服务业60～7080～100120～1500.8～0.9商业、金融业、服务业、旅馆业、高级市场、高级写字楼文化、娱乐50701000.7～0.8新闻、出版、文艺、影剧院、广播、电视楼、书展、娱乐设施等体育3050800.6～0.7体育场、馆和体育训练基地医疗卫生5065800.5～0.65医疗、卫生、保健、康复中心、急救中心、防疫站等科教4565800.8～0.9高校、中专、技校、科研机构、科技园、勘测设计机构文物古迹2030400.6～0.7其他公共建筑1020300.6～0.7宗教活动场所和社会福利院等用地分类建筑分类用电指标需用系数备注低中高工业用地M 一类工业3040500.3～0.4无干扰、无污染的高科技工业如电子、制衣和工艺制品等二类工业4050600.3～0.45有一定干扰和污染的工业如食品、医药、纺织及标准厂房等三类工业5060700.35～0.5机械、电器、冶金等及其他中型、重型工业仓储用地W普通仓储5810危险品仓储5812堆场 1.52 2.5对外交通用地T铁路、公路站房2535500.7～0.8港口10～50万t（kW）10030050～100万t（kW）5001500100～500万t(kW)20003500机场、航站4060800.8～0.9道路广场S道路(kW/km2)101520kW/km2为开发区、新区按用地面积计算的负荷密度广场(kW/km2)50100150公共停车场(kW/km2)305080市政设施U 水、电、燃气、供热设施、公交设施电信、邮政设施环卫、消防及其他设施(kW/km2)800(30)(kW/km2)1500(45)(kW/km2)2000(60)(0.6～0.7)同上。

厦门市各类民用建筑用电量及变压器容量的估算指标调研报告厦门市工程咨询中心2009年10月13日目录前言： (1)一、各类民用建筑的用电指标研究 (1)二、负荷计算说明及变配电设备的配置原则 (5)前言：在近几年的财政投资项目概(概）算评审过程中，经常碰到因永久用电的不确定导致的超估算、超概算现象，分析其中原因主要有以下两点：1、前期方案设计和初步设计中该部分内容深度不够或者没考虑这部分内容。

有的宁大勿小，增加投资，造成目前多数用户的变压器负荷率过低的现象.2、前期的方案设计没有跟供电部门协调，实际进线方案的变更导致投资变化。

跟该部分投资有关的内容主要是变配电的容量和进线方案。

为了更好地开展政府投资项目的评审工作，我们对变配电的容量指标进行了调查研究，形成一个可行的估算指标,供我们内部评审时参考。

一、各类民用建筑的用电指标研究民用建筑的用电指标，尤其是负荷计算中需要系数的大小，一直是一个意见很不一致、没有完全解决好的问题。

主要是因为民用建筑的情况非常繁杂，诸如不同的地区、不同的单位、不同的设备、不同的使用情况、不同的工程规模、不同的建设投资标准等等，使每平方米建筑面积的用电量有较大的差异，很难给出一个大家均可使用的标准。

有的工程设计者，往往宁大勿小，使已建成的许多工程的变压器容量选择偏大，多数在很低的负荷率下运行。

1984年在建设部设计局的支持下，由建设部建筑设计院，北京市建筑设计院、华东建筑设计院、中国建筑西北设计院、中国建筑西南设计院等单位组成的民用建筑用电负荷调查组，在北京、上海、西安等地对各类宾馆饭店进行了大量的调查研究和蹲点实测，发现有很大的分散性，历时一年多也只获得了阶段性成果。

由于国家经济的迅速发展和人们对民用建筑用电量认识的较大差别，目前意见仍难统一.根据本次课题的目的和要求，课题组通过走访座谈、查阅相关资料、已实施项目的归纳整理分析等方式,初步形成了我市财政投资项目中各类建筑用电负荷的使用指标。

各类建筑及业态电气功率负荷密度指标（设计估算用经验数据）序号业态名称功率负荷密度（W/m2）总指标照明系统（参考）1购物中心高档百货130～160 60～80 甲级写字楼（5A级）100～120 65～85 写字楼（乙级）65～85 45～55 大型超市130～160 50～60酒店式公寓80～100（一居室：6kW；两居室：8kW）（未设煤气或天然气）家电超市（苏宁、国美）110～120（含空调主机）50～60 万达影城80～100（含空调主机）40～50KTV 100～120（含空调主机）50～60电玩120～130（含空调主机）50～60儿童城80~90（含空调主机）35～40零售100～120（含空调主机）50～60大型酒楼130～160（含空调主机）50～60特色餐饮130～160（含空调主机）50～60健身100～120（含空调主机）35～40洗浴80～100（含空调主机）40～50物管用房60~80 25～30员工食堂150~200 35～40地下停车场10～25 5～10步行商业街西式快餐（麦当劳/肯德基/必胜客/德克士）总计：250kW（按签约电量）星巴克100kW（按签约电量）其他餐饮200～250（每间店铺容量不小于10kW）银行网点100（容量不小于10kW）精品服饰100（每间店铺容量不小于10kW）2 普通住宅60～80（一居：4kW；两居：6kW；三居：8kW；四居及以上：10kW；）3住宅底商餐饮200～250（每间店铺容量不小于10kW）精品店/日用百货100（每间店铺容量不小于10kW）银行网点100（容量不小于10kW）4 物业管理用房60～80 30～355 地下停车场10～25 5～10注：1. 供电负荷总指标中，空调系统负荷均以压缩式制冷设备负荷为基准（空调用电量占50%左右），如空调系统选用吸收式制冷设备，总供电负荷密度指标将降低30%～40%。

2. 各业态供电负荷指标应根据本标准并结合当地经济发展水平及当地供电部门有关标准确定。

估算建筑物的用电量
在方案设计阶段,为便于确定供电方案和选择变压器的容量和台数,常采用单位建筑面积指标法估算建筑物的用电量.建筑物单位建筑面功率指标与建筑物的种类、等级、附属设备情况和房间的用途等条件有关，而求随着人民生活水平的不断提高，其标准也逐渐提高。

根据目前用电水平和装备标准，建筑物的用电指标见表1-2。

表1-2 建筑物的用电指标参考值
根据建筑物的用电指标，可用式（1-1）计算建筑物的用电量，即
S=KA×10-3 (1 - 1)
式中S——建筑物的用电量，kV·A；
K——单位建筑面积指标，V·A/m2；A——建筑面积，m2。

民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）1.1电力负荷计算1.1.1基本概念)：电气设备的额定功率是其铭牌标称功率，是设备在额定（1）额定功率( Pn条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

）：设备容量也称设备功率、安装容量或安装功率，它与（2）设备容量（Pe用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg ）与停歇时间（tr）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

1.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

民用建筑物单位建筑面积用电指标民用建筑物的单位建筑面积用电指标（表1）电力负荷计算基本概念)：电气设备的额定功率是其铭牌标称功率，是设备在额定（1）额定功率( Pn条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

）：设备容量也称设备功率、安装容量或安装功率，它与（2）设备容量（Pe用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg ）与停歇时间（tr）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。

项目用电估算项目位于******县，地上总建筑面积为165900m2，其中住宅总建筑面积为：86552m2，商业总建筑面积为：97348 m2。

参照《工业与民用配电设计手册》中关于各类建筑物的用电指标，结合项目所在地的实际情况，住宅用电指标为40W/m2,一般性商铺用电指标为50W/m2,大型商业中心（***）的用电指标为80W/m2。

根据用电指标，项目的用电估算如下表所示采用单位面积功率法计算项目的用电负荷，主要用于项目的前期阶段，如可行性研究和方案设计。

此容量可为项目容量设计控制提供参考。

设计院应在设计图纸交付审核时，应提供负荷计算书。

设计院应在供、配电系统的设计中，须标注出装机容量、平均功率因数、需用系数、计算容量、计算电流，供电负荷计算电流及其供电回路短路容量校验是断路器及电缆的设计依据。

项目用电容量计算的思路和方法1．住宅部分用电量估算1.1按单位面积功率法计算根据******广场项目的规划，住宅的总建筑面积为: 86552m2。

根据《工业与民用配电设计手册》中关于各类建筑物的用电指标，结合项目所在地的实际情况，取单位面积功率指标为40W/m2。

Pe=S*40/1000=86552*40/1000=3462KW由于住宅共有708户，需用系数Kx取0.3，则Pjs=Pe*Kx=3462*0.3=1038.6KW考虑功率因数Cosφ取0.9（集中补偿后在0.9以上）则，项目住宅部分用电的容量为：S=Pjs/0.9=1038.6/0.9=1154KVA1.2按单位指标法计算根据项目的户型图纸，项目住宅均为三室两厅或两室两厅类型，其用电设备包括热水器、电磁炉、电饭煲、空调、冰箱、电视、电脑、饮水机及照明灯具等等。

考虑到设备的效率和同时性，取每户4KW，基本上能够满足需求。

广场的住宅共有708户，按每户4KW的用电量考量，则：Pe1=708*4=2832KW需用系数Kx取0.3时，则：计算功率Pjs1=2832*0.3=849.6KW住宅其它公共部分用电包括：电梯、风机、水泵和公用照明，消防用电不计入总容量。

各类建筑物的单位建筑面积用电指标各类建筑物的单位建筑面积用电指标（表2.7.6）7.2电力负荷计算7.2.1基本概念（1）额定功率( Pn)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。

（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。

设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。

（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。

①连续工作制：又称连续运行工作制或长期工作制。

是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。

③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（tg ）与停歇时间（tr）交替重复进行。

短时断续周期性工作的电气设备的特性用暂载率表征。

④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min。

起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。

7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。

（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
