一、编制依据:中鼎纪元(北京)国际工程设计有限公司设计的1#、2#、3#楼施工图纸,现行施工规范及验收规范。
二、分项工程概况:三河华泰都市花园1#、2#、3#住宅楼为全现浇剪力墙结构,长113m、宽15.6m,层高2.8m,内外墙厚均200㎜。
三、施工部署:地上部分实行单栋流水施工,每栋各分四个流水段(分段位置见附图),墙体模板采用整体大型钢模板,模板委拖专业模板加工厂加工制作而成,门窗口为定型拼状木模,拼装木模各施工队自行制作,窗模的下口必须钻有排气孔,以防止混凝土浇注时窗口的正下方空气无法排除,造成混凝土漏筋现象。
四、施工准备:1.熟悉图纸和模板的对应,模板安装、拆除工具准备齐全,模板清理刷油,脱膜剂、平铲、毛滚、棉丝等工料准备齐全。
2.模板施工的附助材料要备齐,如:密封条等。
3.成立专业挂钩小组、墙模组、顶板模组、楼梯组、大模清理刷油组,使其对本施工范围的工作专业化,达到操作熟练,各环节得心应手,定岗、定位、定人,责任落实到每个人。
五、工艺流程:墙筋绑扎完毕办隐检,墙内施工缝按要求处理完毕,清理完成,做交接检→合墙模:先内墙后外墙内,再外模加固校正→自检,工长验收合格,监理验收→与砼做交接检(包括施工现验收)→浇砼→拆墙模,顺序与安装相反六、施工要点:1.墙模清理刷脱膜剂,不能在施工层进行,避免造成钢筋及地面的污染,清理要澈底,脱膜剂涂刷要均匀且不流淌。
2.模板的使用位置同型号要固定,大角模要固定,防止混用出现大角不规矩,房间模不混用防止操作平台在模板变化位置后放不下。
3.安装内墙模板将一个流水段的正号模板按顺序初步吊装到位,用撬杠按照墙位线调整模板位置,对称调整模板的一对地脚螺栓,用托线板测垂直,校正标高,使模板的垂直度、水平度、标高符合要求,立即拧紧螺栓。
4.安装外墙模板先安装外墙内模板,按照模板上的位置线将大模板就位找平,然后安装外门窗洞口模板,再合外墙外侧模板,模板放在外平台架子上,将模板就位,穿墙螺栓紧固校正,注意施工缝连接处必须严密,牢固可靠,防止出现错台。
欣和花园二期模板(支撑)方案一、工程概况本工程位于张渚镇东南,花园菜场东侧,共11幢建筑,总建筑面积31000㎡,框架六层,建筑高度20m。
层高3.3m,现浇砼楼板厚12cm,最大截面的梁截面200×800,跨度5200,其他梁截面200×500、200×450、200×400,跨度3900-5200不等。
柱的截面为500×500、400×400及一些异型柱。
地基土质为粉质粘土,回填土夯实。
本方案主要针对水平砼的支撑系统作必要的设计和安全验算以及梁板的混凝土浇筑过程应采取的安全措施,对模板本身强度和安装、施工等不作重点设计验算。
二、编制依据《建筑施工模板安全技术规范》(JGJ162-2008);(JGJ130-2001,02年版);《建筑施工扣件式钢管脚手架安全技术规范》《建筑施工安全检查标准》(JGJ59-99);《建筑施工高处作业安全技术规范》(JGJ80-91);《建筑结构荷载规范》(GB50009-2001)《建筑地基基础设计规范》(GB50007-2002)三、施工计划施工进度按总进度计划执行。
主要材料为木模板及附件、配件;钢管、扣件及各工种常用工具;检查测量仪器等。
按施工需要分批进场。
四、施工工艺技术1、总要求1)、本工程模板的施工,按照《建筑施工模板安全技术规范》(JGJ162-2008)的规定,结合本工程的实际进行。
同时应符合国家现行有关标准的规定。
2)、模板工程施工中贯彻国家安全生产的方针和政策,做到安全生产、技术先进、经济合理、方便适用。
3)、从工程实际出发,合理选用材料、方案和构造措施,满足模板在运输、安装和使用过程中的强度、稳定性和刚性要求。
2、材料选用钢材:模板支架选用符合国家标准的Q235-A级钢管及扣件。
竹、木胶合板:胶合板厚度不得小于12mm,表面平整光滑,外观和质量符合《混凝土模板用胶合板》的规定。
3、模板施工顺序熟悉施工图纸,翻样→施工技术、施工方案交底→配模→涂刷脱模剂,放线、弹线→搭设承重架(支撑系统)→门窗模板、安装设备管洞的留洞→办理技术复核记录铺梁底、梁侧及平台板、模板(高度大于600mm梁封单侧模板,待梁钢筋绑扎完毕后封另一侧模板)→校正、固定、加固→预埋件安装、钢筋绑扎→复核尺寸、挂板安装→钢筋、管线安装完毕清除底部垃圾→办理隐蔽工程验收→浇捣砼(在浇捣时,派专人看模,以便发现模板及支撑系统的问题及时加固处理)4、模板及支撑体系:本工程支撑采用钢管满堂支撑架,简称支撑架或支架。
施工组织设计说明书第一章工程概况和施工特点1.1工程建设概况XXXX花园由XX房地产开发公司开发的五层综合楼。
建筑物位于XX市南区,南面为XX路,距路边7.5m。
现场为新征用的农田,各种临时设施均需新建。
根据业主要求,工期为8个月,自2010年3月1日至2010年12月31日,一月5日竣工验收,施工期间的主导风向为南偏西)。
施工图纸已报建筑行政主管部门审批合格,施工图纸及相关技术资料齐全。
总平面图1—1图1-1 总平面图设计单位:XX建筑监理单位:XX监理公司施工单位: XX建筑工程1.2工程施工概况1.2.1 建筑结构设计特点综合楼建筑层数为五层框架综合楼。
建筑总高度为13.5m,总建筑面积为10250.4m2。
建筑物呈U型,总长为74.9m,左楼宽45m,右楼宽42m。
1.2.2 建设地点特征施工区土质普通二类土,设计使用灌注桩基础,业主分包给某基础公司,在主体施工单位进场前,基础施工已完成。
1.2.3 施工条件该工程位于市中心,交通便利;鉴于施工过程用水量大的特点,现场自设机井供生产用水,生活用水接市政水网,污水则直接排入附近的地下污水管道;施工现场的用电接当地电网。
施工场地靠近居民区,施工过程中尽量减少噪音,原则上白天施工。
工程现场的“三通一平”均已落实。
第二章施工方案设计2.1建筑施工流向施工流向坚持“先地下、后地上”“先主体、后围护”“先结构、后装饰”“先土建、后设备”的总原则。
结构的主体均为框架结构,采用逐层分段流水施工(图2-1);主体工程施工结束后,先做屋面防水工程,与后进行装饰工程;装饰工程自上而下逐层施工(图2-2)。
图2-1 主体结构施工流向四层三层二层一层图2-2 装饰工程施工流向2.2施工段的划分为充分利用时间和空间,从而缩短工期,增加劳动力和物资需求量供应的均匀性,提高劳动生产率,降价工程成本,便于流水施工,特采用划分施工段进行分段施工。
由沉降缝将整栋楼分割为三个相对独立单元,所以在平面上分为三个施工段,以1-3号轴线、4-10号轴线和11-14轴线(三个施工段的划分——图2-3)图2-3 主体工程施工段划分示意图屋面工程为保证防水要求,不再划分施工段。
一、工程概况1. 工程名称:[花园名称]基建工程2. 工程地点:[具体地址]3. 工程规模:[占地面积、建筑面积等]4. 工程内容:[绿化景观、基础设施、建筑等]5. 工程总投资:[金额]6. 施工周期:[起止日期]二、施工组织与管理1. 施工组织机构- 施工项目经理:[姓名]- 技术负责人:[姓名]- 质量负责人:[姓名]- 安全负责人:[姓名]- 各部门负责人:[姓名及职责]2. 施工管理制度- 施工现场管理制度- 质量管理制度- 安全管理制度- 人员培训制度- 文明施工制度三、施工准备1. 技术准备- 施工图纸审查- 施工方案编制- 施工工艺确定- 材料设备采购- 人员培训2. 物料准备- 土方、石材、苗木、钢筋、水泥等材料采购 - 施工机械、设备租赁- 施工用工具、劳保用品准备3. 施工现场准备- 施工场地平整- 施工道路、水电、通讯等基础设施完善- 施工围挡、警示标志设置- 施工现场办公、生活设施搭建四、施工工艺与流程1. 土方工程- 土方开挖- 土方回填- 土方平整2. 基础设施工程- 道路施工- 水电安装- 园林绿化3. 建筑工程- 结构施工- 装饰装修- 设备安装4. 施工流程- 施工前准备- 土方工程- 基础设施工程- 建筑工程- 装饰装修- 设备安装- 工程验收五、质量控制与安全管理1. 质量控制- 材料质量检验- 施工过程质量控制 - 工程验收2. 安全管理- 施工现场安全管理 - 安全教育培训- 应急预案六、施工进度与保障措施1. 施工进度计划- 施工节点时间安排- 施工进度跟踪- 施工进度调整2. 保障措施- 施工人员配备- 施工设备保障- 施工材料保障- 施工环境保障七、环境保护与文明施工1. 环境保护- 施工现场垃圾处理- 施工噪声、粉尘控制 - 施工废水排放2. 文明施工- 施工现场文明施工- 施工人员文明行为规范 - 施工现场绿化、美化八、工程验收与移交1. 工程验收- 验收标准- 验收程序- 验收资料2. 工程移交- 移交手续- 移交资料- 移交时间本方案为[花园名称]基建工程施工方案模板,具体施工过程中应根据实际情况进行调整和完善。
一、工程概况本工程为柳州市真龙花园10#、11#、12#楼工程,位于广西柳州市桂柳路南侧,该工程包括10#、11#、12#楼三个单体工程,总建筑面积18023.19m2,无地下室。
10#楼建筑面积4622.1m2,建筑层数地上12层,建筑高度为32.5米,建筑形式为剪力墙结构,±0.000为绝地标高91.3米,筏板基础底板标高为绝地标高88.6米;11#楼建筑面积7820.47m2,无地下室,建筑层数地上17层,建筑高度为49.7米,建筑形式为剪力墙结构,±0.000为绝地标高90.9米,筏板基础底板标高为绝地标高84.37米;12#楼建筑面积5480.62m2,无地下室,建筑层数地上12层,建筑高度为32.5米,建筑形式为剪力墙结构,±0.000为绝地标高90.5米,筏板基础底板标高为绝地标高84.1米。
本施工方案为本工程标准层模板安装施工方案,层高最高为2.9米,最厚板为140mm,最大梁截面240×800,剪力墙最大厚度200,最大开间为9.1m×4.5m。
楼板选取11#楼三层梁板为代表进行验算。
二、编制依据:1. 本工程设计施工图纸及其标准图(包括设计变更、设计交底等设计文件)、工程地质报告;2. 本工程的施工组织设计;3.《混凝土结构工程施工质量验收规范》(GB50204-2002)4.《建筑工程施工质量验收统一标准》(GB50300-2001)5.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)6.《建筑施工模板安全技术规范》(JGJ162-2008)三、模板工程施工工艺3.1、施工准备①技术准备楼层结构标高、梁截面种类较多,因此,支模前施工管理人员及作业班组,必须认真阅读,熟悉图纸,同时针对有关施工技术和图纸存在的疑点做好记录,通过与设计、建设、监理洽商解决,取得一致意见后,办好签证记录,作为施工图的变更和施工操作依据。
观澜花园模板工程施工方案一、编制依据................................................................................ 错误!未定义书签。
二、工程概况................................................................................ 错误!未定义书签。
三、施工安排................................................................................ 错误!未定义书签。
四、施工预备................................................................................ 错误!未定义书签。
4.1技术预备.......................................................................... 错误!未定义书签。
4.2机具预备.......................................................................... 错误!未定义书签。
4.3材料预备.......................................................................... 错误!未定义书签。
五、要紧施工方法及措施............................................................ 错误!未定义书签。
5.1模板设计.......................................................................... 错误!未定义书签。
长庆湖滨花园二期工程2-11、2-12、2-13、2-14号楼及地下车库工程模板满堂支撑架专项施工方案编制:审核:批准:扬州市第五建筑安装工程有限公司2014年10月13日目录一、工程概况 (2)二、编制依据 (2)三、施工准备 (2)四、设计要求 (3)五、构造要求 (4)六、检查验收 (4)七、模板支撑架计算公式 (6)八、安全管理 (9)九、满堂支撑架搭设示意图 (19)一、工程概况长庆湖滨花园二期工程(七标段),分别由:部分地下车库、2-11住宅楼(22层)、2-12住宅楼(27层)、2-13住宅楼(22层)、2-14住宅楼(27层)总建筑面积约45435m2,该项目位于西安市末央区末央湖环湖北路,南临向阳路、西临阳光大道,东临环湖东路,由长庆石油勘探局长庆湖滨花园建设项目组投资建设,中国建筑西北设计研究院有限责任公司设计。
西安长庆监理有限公司监理。
各单体工程结构形式分别为框架、剪力墙结构,建筑分类为一类,建筑耐火等级为一级,抗震设防烈度为八度,人防等级为六级。
主楼结构形式为剪力墙结构,地下一层、地上二十七层,建筑高度地上84.80米,现浇钢筋混凝土框架-剪力墙结构体系,基础为筏板基础、地下一层为全现浇混凝土框架剪力墙结构;地下室结构为地下室人防工程。
二、编制依据1、《危险性较大的分部分项工程工程安全管理办法》建质〔2009〕 87号文2、《建筑工程安全生产管理条例》3、《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)4、《建筑结构荷载规范》GB50009-2001(2006版)5、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011三、施工准备1、本工程2-11、2-12、2-13、2-14号楼地下室、标准层顶板、梁及车库工程采用12mm厚的清水覆膜板组拼,2-11、2-12、2-13、2-14号楼标准层墙、柱采用钢质大模板(具体流水划分及相关技术参数详见大模板专项方案)。
安徽桃花科技园置业有限公司翡翠花园三期42#住宅楼工程模板工程设计施工方案编制:审核:批准:合肥建工第四建筑工程有限责任公司二零零七年七月二十日模板工程设计施工方案一、各区域主要模板体系AHAHAGAHAGAGGAGAGGAFFFFAFAF地下室墙、柱、梁板及主体结构模板均采用18mm厚胶合板,其背方为50*100木方@300mm(模板接合部位采用50*100木方,Φ48*3.5mm钢管作抱箍或背楞,其间距分别为500mm和800mm。
)顶板支撑采用杉圆木支撑,立杆纵横间距均为800~1000mm。
墙体对拉螺杆为Φ12圆钢,外墙及地下室外壁墙板对拉螺杆中部满焊-3*50*50止水板。
(附图)1-砼结构;2-模板;3-小龙骨;4-大龙骨;6-止水板;7-Φ8的钢筋堵头(拆模后,将螺栓平凹槽底割去,刷防锈漆,在用水泥砂浆封堵)柱模外围用钢管做柱箍加固,利用焊于主筋根部的“井”字钢筋顶杆定位,柱身利用四周脚手架找正,为防止柱模根部在浇筑混凝土时产生位移,在柱脚周围的混凝土面上插入短钢筋头,作为柱模支撑固定点,以保证柱的位置准确。
AHAHAGAHAGAGGAGAGGAFFFFAFAF墙壁外侧模板用脚手管作为斜撑,设上、中、下三道,水平拉杆设两道。
内模利用预埋在基础上的钢筋地锚拉撑找正。
二、模板设计木模板验算计算书各项数据取如下:松木抗弯容许应力fm=13Mpa松木抗剪容许应力fv=1.4Mpa胶合板抗弯容许应力16.67Mpa胶合板抗剪容许应力1.4Mpa槽钢、钢管搞弯、抗压容许应力fm=21Mpa槽钢、钢管抗剪容许应力fm=140MpaΙ级筋抗拉容许应力σs =210Mpa10号槽钢截面面积A=1274mm2,惯性矩1=1.98×106mm4抵抗矩w=3.97×105mm3Φ48钢管×3.4扣件式钢管:W=5.08×10-6m3 A=4.89×10-4m21、现浇梁板模板验算以板厚120mm为例,模板采用18mm厚多层板,搁栅采用100×100mm松方木@366mm,杠梁采用100×100mm松方木@1200mm,支AHAHAGAHAGAGGAGAGGAFFFFAFAF撑采用杉圆木:(1)、主次梁每米荷载计算及支撑设计选用:底模板自重: 100N/m×1.2=120N/m。
屋顶花园施工方案(一)防水处理。
1、屋面的做法细石混凝土+外加剂(如加气剂、防水剂、膨胀剂等),一种是无隔离层的做法,即在钢筋混凝土屋面板上直接浇捣35mm~40mm厚的细石混凝土,内可配双向200mm×202mm钢筋网;另一种是有隔离层的做法,使基层与防水层脱防,避免因屋面基层变形对防水层的影响。
可用砂、粘土砂浆、废机油或水泥纸袋、薄膜等做隔离层.刚性防水屋面的要求:1)材料要求:细石混凝土标号应不小于C2 0,宜采用普通硅酸盐水泥,其标号不小于C40,水泥用量应不小于320kg/m3,水灰比以0.5~0.55为宜。
用洗净的坚硬碎石或砾石,其粒径为5mm~13mm.砂子的粒径为0 。
3mm~0 .5mm.含泥量不超过3 %.2)结构要求:刚性防水屋面的支承结构,应有良好的整体性,为防止屋面板产生过大变形,选择屋面板时应以板的刚度作为主要依据,同时考虑施工荷载.3)施工要求:施工保证质量,局部边角施工要到位。
为使屋面板与防水层更紧密的结合,屋面板应先浇水湿润,并刷水灰比为0。
6的纯水泥浆,纵横各一道。
浇混凝土后,应用重30kg~50kg的石滚,来回纵横滚压,直到压出似拉毛状的水泥浆时,随即抹平,使表面光滑平整,当防水层表面能走动不留脚印时,覆盖浇水养护七昼夜.屋面板缝宽度要均匀,上口宽不小于 3 0mm,下口宽不大于2 0mm,相邻板面高度差不大于 1 0mm。
2、PVC防水卷材(高分子防水材料),排水层的坡度要大于3 %,视环境采取有组织外排水或内排水。
3、排水层的设计(粗粒排水+蓄水层10cm)排水层用200mm厚陶粒,非级配的砾石子或焦碴,膨胀蛭石或浮石等大颗粒土层,既可迅速排除底层积水,又对人工土的通气和储水有着良好的改善作用.排水系统要与原屋顶排水系统保持一致,设法阻止种植物枝叶或泥沙等杂物流入排水管道。
大型种植池排水层下的排水管道要与屋顶排水口相配合,使种植池内多余的浇灌水顺畅排出。
安表D1安全专项施工方案、安全技术措施报审表西霞花园一期工程5#楼模板工程专项方案编制:审核:审批:洛阳炼化工程有限责任公司2009年12月7日模板工程专项施工方案一、 工程概况:工程名称:西霞花园一期5#住宅楼工程建设单位:洛阳石化房地产开发有限责任公司设计单位:河南智博建筑设计有限公司监理单位:洛阳炼化工程建设监理公司施工单位:洛阳炼化工程有限责任公司本工程为洛阳石化房地产开发有限公司建设的西霞花园住宅小区5#住宅楼工程,建筑地点位于洛阳市吉利区;该地块北临人民路,西临长安路,东临长治路,南临泰安路。
地下一层。
地上十一层。
建筑基底面积1229.2平方米,总建筑面积13257.5平方米,地下一层为自行车车库,建筑面积为1235平方米;一、二层为商业服务网点,建筑面积为2458.4平方米,三至十一层为住宅,建筑面积为9564.1平方米。
结构形式:剪力墙结构,设计使用年限:50年,建筑高度34.5米,抗震设防烈度:七度;耐火等级:二级;项目设计规模等级;小型;屋面防水等级为二级。
二、 编制依据《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社;《混凝土结构设计规范》(GB50010-2002)中国建筑工业出版社;《建筑施工手册》第四版 中国建筑工业出版社;《钢结构设计规范》(GB 50017-2003)中国建筑工业出版社;《钢结构设计规范》(GB50017-2003)中国建筑工业出版社;三、 施工工艺及操作要求1 、梁模板施工1)工艺流程:抄平、弹线(轴线、水平线)→支撑架搭设→ 支柱头模板→铺设底模板→ 拉线找平→封侧模→预检。
2)根据主控制线放出各梁的轴线及标高控制线。
48×3.5钢管枋木对拉螺栓3)梁模支撑。
梁模板支撑采用扣件式满堂钢管脚手架支撑,立杆纵、横向间距均为1.0m;立杆须设置纵横双向扫地杆,扫地杆距楼地面200mm;立杆全高范围内设置纵横双向水平杆,水平杆的步距(上下水平杆间距)不大于1500mm;.立杆顶端必须设置纵横双向水平杆。
枫尚花园高大模板专项施工方案福建省华航建设工程有限公司二零一一年三月错误!未指定书签。
目录一、工程概况 (1)1、编制依据 (1)2、高大模板扣件式钢管支撑体系的相关规定 (1)3、工程简述 (3)二、高大模板专项施工方案部署 (4)1、工程管理目标 (4)2、框架梁、板模板及其支撑施工设计方案 (4)三、模板安装施工流程及其施工要点 (5)1、框架梁模板施工方法 (5)1.1框架梁模板安装工艺: (5)1.2框架梁模施工要点: (5)2、楼板模板施工方法 (6)2.1楼面板模板安装工艺: (6)2.2楼面板模板施工要点: (6)3、超高高大模板扣件式脚手架支撑体系施工要点: (6)四、模板拆除施工方法 (8)五、超高高大模板质量保证措施 (8)1、质量控制要点 (8)2、模板安装检验 (9)3、模板拆除检验 (11)六、超高高大模板安全生产文明施工保证措施 (12)七、梁模板扣件式钢管支撑计算书 (13)(一)、参数信息 (13)(二)、梁模板荷载标准值计算 (14)(三)、梁侧模板面板的计算 (15)(四)、梁侧模板内外楞的计算 (16)(五)、穿梁螺栓的计算 (20)(六)、梁底模板计算 (21)(七)、梁底支撑的计算 (22)(八)、扣件抗滑移的计算: (26)(九)、立杆的稳定性计算: (27)八、板模板扣件式钢管支撑计算书 (28)(一)、参数信息: (28)(二)、模板面板计算: (29)(三)、模板支撑方木的计算: (31)(四)、木方支撑钢管计算: (33)(五)、扣件抗滑移的计算: (34)(六)、模板支架立杆荷载标准值(轴力): (34)(七)、立杆的稳定性计算: (35)(八)、立杆的地基承载力计算: (36)一、工程概况1、编制依据1。
1、施工设计图纸及说明1。
2、与业主签订的工程合同及补充合同、协议1.3、《建筑施工工程师手册》(中国建筑工业出版)1.4、国家现行的施工规范及合肥市地方政府的法规、法令及有关规定1.5、《砼结构工程施工及验收规范》(GB50204-2002)1.6、《建筑施工安全检查标准》(JGJ59-99)1。
花园砖施工方案模板一、项目概述工程名称:[具体工程名称]工程地点:[具体工程地点]工程规模:[如:铺设面积、使用砖型、颜色等]工程目标:确保花园砖铺设质量,提升整体美观度,增强使用寿命。
二、施工前准备现场勘查:对施工现场进行详细勘查,了解地形、地貌及地下管线分布。
图纸会审:根据设计图纸,结合现场情况,进行图纸会审,确保施工符合设计要求。
技术交底:对施工人员进行技术交底,明确施工要点、难点及质量要求。
材料准备:按照设计要求,准备足够数量的花园砖及其他辅助材料。
三、材料选择与检验材料选择:选用符合国家标准的花园砖,颜色、尺寸、质量应符合设计要求。
材料检验:对进场的花园砖进行检验,确保无破损、无裂纹、无色差等缺陷。
四、花园砖铺设工艺基层处理:清理基层,确保无杂物、无积水,确保基层平整、坚固。
砂浆制备:按照设计要求,制备适量的砂浆,确保砂浆质量稳定。
砖块铺设:按照设计图纸,依次铺设花园砖,确保砖块平整、无空鼓。
砖块调整:铺设过程中,对砖块进行适时调整,确保整体效果美观。
五、砖缝处理与美化砖缝控制:保持砖缝均匀一致,符合设计要求。
砖缝美化:采用专用砖缝剂进行砖缝美化处理,提升整体美观度。
六、质量控制与验收过程控制:施工过程中,加强对各项技术指标的控制,确保施工质量。
验收标准:按照国家相关规范及设计要求进行验收,确保各项指标合格。
七、安全文明施工要求现场安全:设置明显的安全警示标志,确保施工人员及过往行人安全。
文明施工:保持施工现场整洁有序,减少施工噪音、扬尘等对周边环境的影响。
八、施工进度与安排施工进度计划:根据工程规模、现场条件等因素,制定详细的施工进度计划。
进度控制:按照施工进度计划进行施工,确保工程按时完成。
以上即为本次花园砖施工方案的主要内容,希望在实际施工中能得到有效的执行,确保工程质量与安全。
花园土建施工流程如下:
1.施工前,先确定施工范围,并清理场地。
2.进行现场踏勘,了解场地情况,核对设计图纸与现场实际情况
是否一致。
3.按照施工图纸进行定位放线,确保施工位置准确。
4.进行基础施工,包括场地平整、预埋管线等。
5.进行地面铺装,包括铺贴填缝、景墙水景造型、廊架等。
6.局部修补,完善细节。
7.按照设计图纸要求进行结构物的铺设,如砖砌体、钢筋混凝土
结构等。
8.安装防水层,并做好保护措施。
9.安装防腐木,并进行保养维护。
10.最后进行验收,确保施工质量符合要求。
在施工过程中,需要注意以下几点:
1.严格按照设计图纸进行施工,确保施工位置和尺寸的准确性。
2.注意施工安全,采取必要的安全措施,如设置围栏、警示标志
等。
3.在施工过程中,要及时清理施工现场的垃圾和废弃物,保持场
地整洁。
4.对于一些特殊的施工材料和工艺,需要专业人员进行操作和指
导。
5.在验收时,要仔细检查每一个细节和环节,确保施工质量符合
要求。
花园工程施工组织设计施工目标和要求:施工方案:1.施工队伍组织:本项目需要设立三个施工队伍,分别为土建队、园艺队和绿化队。
每个队伍包括一名队长和若干名工人。
队长负责协调和管理施工队伍,工人负责具体施工。
2.施工流程:(1)清理现场:首先需要清理现场,包括清理杂草、移除废弃物等。
(2)土建工程施工:按照设计图纸进行土建施工,包括建造花池、亭子、假山等。
(3)园艺工程施工:在土建施工完成后,进行园艺工程施工,包括栽植花草、种植草坪等。
(4)绿化工程施工:最后进行绿化工程施工,包括修剪花草、修整草坪、铺设绿化景观砖等。
(5)维护养护:工程竣工后,需要进行定期维护养护,包括浇水、修剪等。
3.材料和设备:根据施工流程的需要,准备好以下材料和设备:(1)土方机械:包括挖掘机、铲车等,用于土方开挖和土建施工。
(2)园林工具:包括剪刀、铁锨、种植工具等,用于园艺施工。
(3)绿化工具:包括修剪剪刀、喷水器等,用于绿化施工。
(4)建筑材料:包括砖石、水泥、木材等,用于土建施工。
(5)植物和土壤:根据设计图纸的要求准备相应的花草植物和土壤。
4.施工安全措施:施工过程中需要严格按照相关安全规范进行操作,包括佩戴防护用具、设置安全警示标志、做好现场防护等。
施工队伍应定期组织安全培训,提高工人的安全意识。
5.质量控制:为了保证工程质量,施工过程中需要按照设计图纸施工,确保各项指标符合要求。
施工队伍应有专人负责质量检查,及时发现和解决施工中的质量问题。
6.环保措施:施工过程中需要遵守环境保护法律法规,确保不破坏周边环境。
施工队伍应合理安排施工进度,减少噪音和粉尘污染。
同时,应加强对工地的清洁和垃圾处理,确保施工现场的整洁。
以上是一个花园工程施工组织设计的简要范例,具体情况还需要根据实际工程的要求进行具体设计。
花园工程施工组织设计的关键在于合理安排施工流程和质量控制,以及注意施工安全和环境保护。
只有做好这些方面的工作,才能确保工程的顺利进行和高质量完成。
别墅花园绿化施工方案范本项目背景本文档为别墅花园绿化施工方案范本,旨在提供一个完整的别墅花园绿化施工方案的参考模板,帮助设计师和施工人员进行具体的规划和执行。
该方案包括绿化设计、植被选择、施工步骤等内容。
绿化设计范围划定根据别墅花园的规模和空间布局,确定绿化范围。
选择主要景区和次要景点,并根据场地特点确定景观功能区的划分。
植物选择根据别墅花园的气候条件、土壤类型和光照情况,选择适宜的植物。
考虑到绿化的整体效果,需要综合考虑植物的形态特征、花期、色彩等因素。
根据不同的功能区,选择适合的植物配置方案。
例如,在入口处设置欢迎的花坛,主要景点处使用花草组合来增强视觉效果,次要景点处使用落地植物或盆景来装饰。
施工步骤土壤准备清除原有的杂草和树木残渣。
对土壤进行松散处理,以促进植物的根系生长。
对于土壤质量较差的地方,可以进行施肥和改良。
园地整形根据设计要求,对园地进行整形。
包括地势调整、道路修建、水系布置等。
种植植物按照绿化设计和配置方案,选好时间,合理安排植物的种植。
根据植物的生长特点,确定植株的间距和深度。
植物栽种后,要做好浇水和固定的工作。
施工完成后,需要进行养护管理工作。
包括适时浇水、施肥、修剪、病虫害防治等。
根据植物的生长状态,及时进行必要的管理措施。
收尾工作清理工作在施工完毕后进行附属设施的清理工作。
包括清除施工残留物、清理工具等。
文档整理对整个施工流程进行文档整理,包括设计图纸、施工记录、植物清单等,以备后续参考和管理。
竣工验收完成施工后,进行竣工验收。
对绿化工程的质量和设计要求进行检查,确保符合预期效果。
总结本文档提供了一个别墅花园绿化施工方案的范本,包括绿化设计、施工步骤和收尾工作等内容。
在具体实施时,可以根据场地情况和实际需求进行具体的调整和改进。
通过合理的规划和精心的施工,可以打造出美丽而舒适的别墅花园环境。
花园施工方案为了打造一个美丽而舒适的花园,我们制定了以下施工方案。
本方案将详细介绍花园的设计,施工步骤以及所需材料等内容,以确保花园的建设顺利进行。
一、花园设计1. 地形规划根据花园的空间大小和特点,我们将进行地形规划。
首先,我们会确定花园的边界,并根据实际情况进行测量,以确保每个区域的面积和比例的准确性。
在规划中,我们将考虑到地貌起伏、排水系统和周边环境因素,以确保设计的合理性和实用性。
2. 植物选择根据客户的需求和季节特点,我们将选择适合的花草植物。
我们会根据颜色、形状和生长习性等因素,设计花园内各个区域植物的搭配和布局。
在选择植物时,我们将重视它们的耐逆性、抗病虫害能力以及与其他植物的协调性。
3. 硬景规划在花园中,我们将设置各种硬景,如小径、座椅、雕塑等。
这些硬景将提供休憩和观赏的空间,为花园增添独特的魅力和艺术氛围。
与植物选择相结合,我们将考虑硬景材料的材质、颜色和样式,以创造出和谐统一的整体效果。
二、施工步骤1. 环境准备在施工之前,我们将对花园进行环境准备。
这将包括清理现场、除草、修剪树木和平整土地等工作。
通过环境准备,我们可以为施工铺平道路,并为后续的工作做好准备。
2. 地形调整根据设计的需要,我们将对地形进行调整。
这可能包括填土、挖土、修建坡道等工作,以确保花园地面的平整和坡度的合理性。
3. 植物安装在地形调整完成后,我们将开始种植花草植物。
根据设计方案,我们将安装新植物,并为它们提供适当的土壤、水分和阳光条件。
在植物安装过程中,我们将尽量保持每个植物的生长空间,并确保它们的根系得到良好的培育。
4. 硬景安装在植物安装的同时,我们将进行硬景的安装工作。
这包括铺设小径、安装座椅、放置雕塑等。
我们将遵循设计方案,精心安装每个硬景元素,以确保其牢固性和美观性。
三、所需材料1. 植物材料根据植物选择的需求,我们将准备各种花草植物。
这些植物将根据设计方案的要求购买,并提前养护,以确保它们的健康成活。

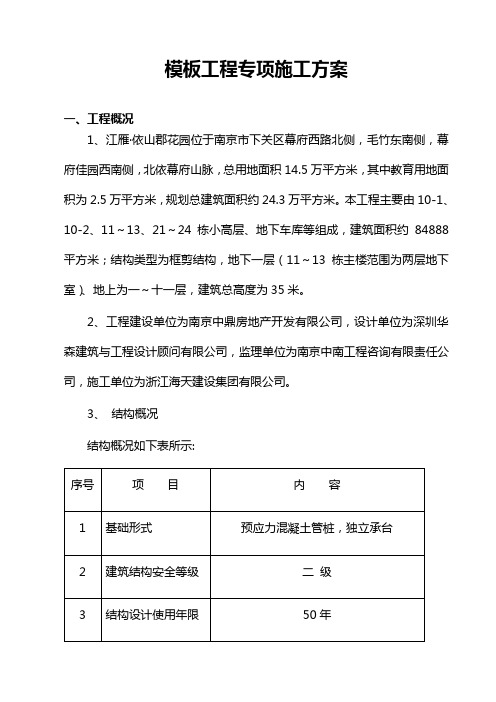

模板工程专项施工方案一、工程概况1、江雁〃依山郡花园位于南京市下关区幕府西路北侧,毛竹东南侧,幕府佳园西南侧,北依幕府山脉,总用地面积14.5万平方米,其中教育用地面积为2.5万平方米,规划总建筑面积约24.3万平方米。
本工程主要由10-1、10-2、11~13、21~24栋小高层、地下车库等组成,建筑面积约84888平方米;结构类型为框剪结构,地下一层(11~13栋主楼范围为两层地下室)、地上为一~十一层,建筑总高度为35米。
2、工程建设单位为南京中鼎房地产开发有限公司,设计单位为深圳华森建筑与工程设计顾问有限公司,监理单位为南京中南工程咨询有限责任公司,施工单位为浙江海天建设集团有限公司。
3、结构概况结构概况如下表所示:钢筋混凝土强度等级二、模板制作(一)模板材的选用情况A.梁模板(选取两个代表性的梁截面300×600、200×400)①梁宽300,梁高600及其以下模板梁底模、侧模为涂膜九夹板,厚度18mm立档方木:50×100mm,间距@=400mm梁侧横撑:50×100mm,间距@=700mm对拉螺栓M12@600mm紧固。
梁底支撑方木:50×100mm,间距@=300mm②梁宽200mm、梁高400mm以下模板梁底模及侧模为涂膜九夹板18mm厚,50×75mm梁底木楞@300mm,50×75mm梁侧模木楞@300mm,当梁高h≥650时,中间设φ12@500mm对拉螺栓。
③梁宽200mm及以下,高度600以下梁模板涂膜九夹板18mm厚梁底模及侧模,50×75mm梁底木楞@300mm,50×75mm梁侧模木楞@350mm。
梁高度1/2处设φ12@500mm对拉螺栓。
B.楼板现浇模板均采用钢管支承架@800~1000,其中板厚90~180mm及以下模板,采用涂膜九夹板厚18mm,50×100mm木楞,排距@300mm。
第1篇一、项目背景随着城市化进程的加快,城市绿化面积日益减少,而屋顶花园作为一种新型绿化方式,不仅可以增加绿化面积,还能美化城市景观,改善城市生态环境。
本方案旨在为某住宅小区屋顶花园提供一套科学、合理的施工方案,以满足业主对高品质生活环境的追求。
二、项目概述1. 项目名称:某住宅小区屋顶花园2. 项目地点:某住宅小区3. 项目规模:约500平方米4. 项目工期:60天5. 施工单位:XX建筑工程有限公司三、施工准备1. 施工组织设计(1)项目经理:负责全面协调、指挥、监督施工过程。
(2)技术负责人:负责施工技术指导、施工质量、施工安全。
(3)施工班组:负责具体施工任务。
2. 施工材料(1)混凝土:C20混凝土,用于屋顶花园的基层、挡土墙等。
(2)钢筋:HRB400钢筋,用于屋顶花园的支撑结构。
(3)防水材料:SBS防水卷材,用于屋顶花园的防水层。
(4)苗木:选择适应屋顶生长的植物,如灌木、地被植物等。
(5)园艺设施:喷灌系统、园艺座椅、园艺灯具等。
3. 施工工具(1)混凝土搅拌机、振捣器、模板等。
(2)钢筋切割机、焊接机、电钻等。
(3)防水卷材铺设工具、园艺工具等。
四、施工工艺1. 基层施工(1)清除屋顶表面的杂物、垃圾。
(2)检查屋顶结构,确保其安全可靠。
(3)根据设计图纸,进行基层施工,包括挡土墙、排水沟等。
(4)混凝土浇筑,确保混凝土强度达到设计要求。
2. 防水施工(1)清理基层,确保表面平整、干净。
(2)铺设SBS防水卷材,搭接处进行焊接。
(3)在防水层上设置保护层,防止植物根系穿透。
3. 土壤施工(1)选择适合屋顶生长的土壤,进行土壤改良。
(2)根据设计要求,进行土壤分层堆放。
(3)对土壤进行压实,确保土壤密实。
4. 苗木种植(1)根据设计图纸,确定苗木种植位置。
(2)对苗木进行修剪、消毒,提高成活率。
(3)按照种植要求,进行苗木种植。
5. 园艺设施安装(1)根据设计要求,进行园艺设施安装。
目录1. 编制依据 (2)2. 工程概况 (2)3. 施工安排 (2)4. 施工准备 (3)5. 模板工程一般要求 (4)6. 剪力墙、柱模板安装采用胶合板成型组拼的方法 (5)7. 梁模板施工方法 (5)8. 楼板模板采用胶合板的施工方法 (6)9. 质量保证措施 (6)10. 模板顶撑强度和稳定性计算 (7)11. 模板的拆除、清理、保管 (14)12. 模板工程安全技术措施 (16)1.编制依据◆《万恒城市花园三期G1、G2工程施工图纸》◆《万恒城市花园三期G1、G2住宅楼施工组织设计》◆《混凝土结构工程施工质量验收规范》GB50204-2002◆《高层建筑混凝土结构技术规范》JGJ3-20022.工程概况设计概况表3.施工安排3.1.施工部位及工期安排根据施工进度计划,施工部位及工期安排见表3.2.劳动组织及职责分工◆项目工长:张凤良负责项目经理部全部全面技术、质量工作。
◆技术负责人:严松华负责技术、模板方案编制工作,及钢筋、模板、混凝土施工过程监控;◆模板技术负责人:曹凤琦对模板进行技术交底;对施工过程进行监控;负责模板工程验收。
◆土建质检员:曹凤琦对模板质量进行监控、检查,督促不合格项目的整改;对建材质量进行检查、监控。
◆测量员:吴进负责工程的全部放线工作、保护控制桩、水准点。
4.施工准备4.1.技术准备项目经理部技术、生产人员熟悉图纸,认真学习掌握施工图的内容、要求和特点,同时针对有关施工技术和图纸存在的疑点做好记录,通过会审,对图纸中存在的问题与设计、建设、监理共同协商解决,取得一致意见后,办理图纸会审记录,作为施工图的变更依据和施工操作依据。
熟悉各单位截面尺寸、标高,制定模板初步设计方案。
4.2.机具准备5.模板工程一般要求根据本工程的特点,对于主体结构的模板体系考虑采用胶合板半模板,在模板安装前要做好如下充分的准备工作:(1)进行中心线和位置线的防线弹线工作,首先引测柱轴线,然后用墨线弹出柱墙的内边线;(2)做好标高量测工作,用水准仪将标高引测到模板安装位置上;(3)进行找平工作,将模板支承的底部先用1:3水泥砂浆找平,以保证模板与底面接触平整,防止漏浆;6.剪力墙、柱模板安装采用胶合板成型组拼的方法按剪力墙、柱尺寸,单面用整块胶合板加背楞制作成型:(1)剪力墙、柱模与梁模连接处采用定型木模板嵌补;(2)支设的剪力墙、柱模,基准标高位置要准确,支设要牢固,模板支撑应联成整体;(3)墙柱模根部要用水泥砂浆堵严,防止跑浆;(4)墙柱模板竖楞用50×100方木搁栅并采用φ48钢管支撑体系扣牢,并用塑料套管或直径不大于30mm的毛竹管和φ12对拉螺杆,间距600mm,左右交错固定。
目录一、编制依据 (2)二、工程概况 (2)三、施工安排 (4)四、施工准备 (5)4.1技术准备 (5)4.2机具准备 (5)4.3材料准备 (6)五、主要施工方法及措施 (7)5.1模板设计 (7)5.2模板加工 (8)5.3模板安装............................................................................................................5.4模板拆除 (11)六、注意事项 (11)七、节约模板用量经济技术分析 (11)八、安全技术要求 (11)九、模板工程计算书9.1、300厚剪力墙模板工程计算书9.2、300×600梁模板工程计算书9.3、300×600梁侧模板计算书9.4、200厚楼板模板计算书9.5、120厚楼板模板计算书9.6、300厚楼板模板计算书9.7、500×500柱模板计算书苏地2014-G-68地块项目模板施工方案一、编制依据1、《建筑结构荷载规范》GB50009-20122、《木结构设计规范》GB 50005-20033、《钢结构工程设计规范》GB 50017-20034、《混凝土结构设计规范》GB50010-20105、《混凝土结构工程施工规范》GB506666-20116、《建筑工程施工质量验收统一标准》GB 50300-20137、《混凝土结构工程施工质量验收规范》GB 50204-2002(2014版)8、《钢结构工程施工质量验收规范》GB 50205-20019、《施工现场临时用电安全技术规范》JGJ 46-200510、《建筑施工模板安全技术规范》JGJ 162-200811、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201112、《建筑施工安全检查标准》JGJ59--201113、《建筑施工高处作业安全技术规范》JGJ80--9114、危险性较大的分部分项工程安全管理办法[建质[2009]87号文]15、《建设工程高大模板支撑系统施工安全监督管理导则》建质【2009】254号16、苏州相城区建设工程质量安全监督站安全技术交底17、本工程施工图纸18、本工程施工组织设计二、工程概况1、项目概况质量安全监督站地上层数地下层数(半)地下层数2 02 02 02 06 16 12、设计概况三、施工安排3.1管理人员组织及职责分工(详施工组织设计)3.1.1劳动组织及职责分工↓↓↓↓↓3.1.2工人分工及数量根据施工进度计划进行劳动力安排,主要劳动力分工及数量见下表:劳动力准备一览表四、施工准备4.1技术准备项目技术部门组织经理部相关人员熟悉图纸,认真学习掌握施工图的内容、要求和特点,同时针对有关施工技术和图纸存在的疑点作好记录,通过会审,对图纸中存在的问题,与设计、甲方、监理共同协商解决,办理图纸会审记录,作为施工图的变更依据和施工操作依据。
熟悉各部位截面尺寸、标高,制定模板设计方案。
4.2机具准备主要机具及工具准备详见下表:4.3材料准备顶板、梁、柱模板材料选用15厚覆膜多层板,模板周转次数为8次,支撑采用钢管架,脱模剂选用水性脱模剂。
根据所需材料提前考虑、选用相关材料厂家。
五、主要施工方法及措施5.1模板设计5.1.1基础模板设计(1)基础模板1、地库及各主楼地下室:垫层厚度为100mm,图纸中无具体设计要求时,砖胎膜采用(MU10粘土砖)240砖胎膜,1:3水泥砂浆内粉,包括底板梁侧、承台四周、底板侧面、集水井、电梯井等,砖胎膜的高度详各部位结施图。
集水井、电梯井等地下室超挖井道的内模板采用九夹板,按图纸中井道坑大小加工。
2、独立基础:独立基础均采用九夹板和40×90mm的木方。
3、后浇带:后浇带侧模底部采用钢筋支架和密目钢丝网,上部采用40×90mm 的木方进行施工。
(2)柱模板柱模板采用15mm厚九夹板,竖楞采用40×90木方,间距200mm。
柱箍采用48×2.5钢管,间距400,最底一层距地面300mm。
当柱截面大400mm×400 mm 时应加对拉螺杆,然后采用支撑体系将柱固定。
(3)墙体模板墙模采用15 mm厚九夹板,40×90 mm木方做竖楞,间距200。
2×48×2.5钢管做横楞,间距450mm。
地下室外墙、人防口部和临空墙采用ø14@450止水对拉螺杆与“3”形扣件配合使用,按平行行布置,采用满堂架(加设剪刀撑)和钢管斜支撑加固。
地下室内墙模板之间加设φ14mm对拉双帽螺杆,为使对拉螺杆重复使用,对拉螺杆外套内径 20硬质塑料管,主体标准层竖向方向不少于5道螺杆。
(4)标准层顶板模板采用15mm厚九夹板,主龙骨采用48×2.5钢管@1000mm;次龙骨采用双面刨光40×90mm木方,板厚不大于150mm间距为300 mm,板厚不大于300mm间距为200 mm,板厚大于300的施工方案见专家论证的高支模专项方案,支撑采用满堂架。
(5)梁模板:梁的底模和侧模均采用15mm厚九夹板,主龙骨采用48×2.5钢管@450mm。
次龙骨采用间距200mm双面刨光40×90木方。
梁侧模、底模按图纸尺寸进行现场加工,由塔吊运到作业面组合拼装。
然后加横楞并利用支撑体系将梁两侧夹紧,当梁高H大于500mm时,在梁H/2处加¢14@600穿墙对拉螺杆,并在梁底采用两根立杆@600加固,梁截面面积大于0.45mm2时,此施工方案需要进行专家论证通过后方可施工。
5.1.2顶板、梁及支撑体系(1)梁、顶板支撑体系为扣件满堂脚手架。
立杆间距为1000mm,距地面250mm 处加设扫地杆。
高低跨、柱跨间位置设置剪刀撑加固。
本工程梁底模、侧模均采用18mm九夹板,侧模、底模用40×90间距200mm木方做通长背楞,2×48×2.5钢管作梁底排木,间距800mm。
(2)当梁跨度大于4m时,按全跨长度2‰进行梁底模起拱。
距梁端500mm处留设清扫口,待杂物清理干净后将其堵严。
(3)梁模加固完毕后即可支设楼板模板,支撑均可作调节。
5.2模板加工柱、梁的模板加工必须满足截面尺寸,两对角线误差小于1mm,尺寸过大的模板需进行刨边,否则禁止使用。
次龙骨必须双面刨光,主龙骨至少要单面刨光。
翘曲、变形的方木不得作为龙骨使用。
特殊模板加工必须经过项目部技术人员和质量人员验收合格后方可使用。
5.3、现浇结构模板安装的偏差应符合如下表的规定。
预埋件和预留孔洞的允许偏差现浇结构模板安装的允许偏差及检验方法注:检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值。
5、项目部实测实量要求实测内容 部 位 主体标准 平整度 墙 面 (0,4)mm 顶 板 (0,5)mm 垂直度墙 面(0,6)mm扣 件钢 管40×90木方15厚多层夹板卫生间沉箱采用定型钢模板5.3.2模板安装顺序及技术要点(1)垫层施工完毕后进行承台、地梁和底板模板安装,承台地梁。
集水坑、电梯井内模板采用九夹板按坑大小加工成定型模板。
模板固定要牢固,并用螺杆将模板拉在底板钢筋上,防止浇筑混凝土时模板上浮。
(2)墙体模板安装顺序及技术要点模板安装顺序:模板定位→垂直度、平整度调整→模板加固→验收→砼浇筑→拆模技术要点:安装墙模前,要对墙体交接处凿毛,清除墙体内的杂物,作好测量放线工作。
为防止墙体模板根部出现漏浆烂根现象,墙模安装前,在底板上根据放线尺寸贴海绵条,作到平整、准确、粘结牢固,并注意穿墙螺杆的安装质量。
(3)梁模板安装顺序及技术要点模板安装顺序:搭设和调平模板支架(包括安装水平拉杆和剪刀撑)→按标高铺梁底板→拉线找直→绑扎梁钢筋→安装垫块→梁两侧模板→调整模板(4)板模板安装顺序和技术要点模板安装顺序:满堂扣件脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序(5)柱模板安装顺序和技术要点模板安装顺序:搭设脚手架→安装柱模→安设支撑→牢固柱模→在柱模与地坪接触的部位用水泥砂浆填缝→浇筑混凝土→拆除脚手架、模板→清理模板技术要点:板块与板块的接缝处理,做企口式拼接。
然后加柱箍、支撑体系将柱固定。
最后在柱模与地坪接触的部位用水泥砂浆填缝。
5.4模板拆除5.4.1梁侧、剪力墙、柱模板在砼终凝(一般24小时)后可以拆除。
5.4.2梁、顶板底模待砼强度达到设计强度75%(一般14天)后方能拆除。
5.4.3悬挑部位、空调板、阳台板和雨蓬板底模待砼强度达到设计强度100%后方能拆除。
底模拆除时的混凝土强度要求6、注意事项6.1施放的控制轴线,梁、暗柱和剪力墙边线和控制标高线均应复验,符合设计和施工规范要求后,才能进行搭设满堂架、支设模板等工序。
6.2模板拼缝应用单面泡膜胶带嵌填,保证接缝严密、不漏浆。
6.3支顶板时,模板敷设方向与木方必须垂直。
6.4后浇带位置的模板加固要牢靠,应增设斜杆支撑。
6.5模板工程应出示自检记录、交接检记录、技术复核记录和质量验收记录。
6.6梁和各种板的底模必须砼达到规定强度,并由项目技术组签发拆模令后才允许拆除。
七、节约模板用量经济技术分析(1)模板加工下料前先根据图纸尺寸排版好,以提高模板周转次数为目的,严格杜绝盲目开锯整块模板。
(2)模板、木方拆除后要及时清理归堆,以便周转使用。
禁止乱放乱丢现象。
(3)钢管扣件拆除后按统一要求堆放好,扣件要经常上油维护。
八、安全技术要求(1)严格按照JGJ130-2011规范要求搭设。
(2)选用材料必须符合规定要求,钢管有严重锈蚀、压扁或裂纹的不得使用;禁止使用有脆裂、变形、滑丝等现象的扣件。
(3)严禁将外径48与51的钢管混合使用。
(4)施工过程中必须佩戴安全帽,安全带。
(5)钢管的吊装必须有专职指挥。
(6)施工过程中应做好防暑降温工作,工作时间尽量避开高温时段。
(7)施工过程中,严禁向下方丢抛物件。
九、模板结构计算书根据设计概况的内容,南北地库梁最大为500*1450,板为300-450,根据《危险性较大的分部分项工程安全管理办法》(建质[2009]87号)规定,属于荷载超过一定规模的危险性较大分部分项工程范围,须进行专家论证。
具体见模板工程专项方案。
这里主要计算的是:板120(代表90-120)、200、300厚;墙300厚(代表200-300厚);梁300*600(代表200*450-300*600);柱500×500(代表300*300-500*500)。
9.1 墙模板(木模板)计算书(300)计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k=min[0.22γc t0β1β2v1/2,γc H]=min[0.22×24×4×1×1.15×21/2,24×2.78]=min[34.35,66.72]=34.35kN/m2 承载能力极限状态设计值S承=0.9max[1.2G4k+1.4Q3k,1.35G4k+1.4×0.7Q3k]=0.9max[1.2×34.35+1.4×2,1.35×34.35+1.4×0.7×2]=0.9max[44.02,48.333]=0.9×48.333=43.499kN/m2正常使用极限状态设计值S正=G4k=34.35 kN/m2三、面板布置模板设计立面图四、面板验算墙截面宽度可取任意宽度,为便于验算主梁,取b=0.5m,W=bh2/6=500×152/6=18750mm3,I=bh3/12=500×153/12=140625mm41、强度验算q=bS承=0.5×43.499=21.75kN/m面板弯矩图(kN·m) M max=0.109kN·mσ=M max/W=0.109×106/18750=5.8N/mm2≤[f]=15N/mm2 满足要求!2、挠度验算q=bS正=0.5×34.35=17.175kN/m面板变形图(mm) ν=0.254mm≤[ν]=l/400=200/400=0.5mm满足要求!五、小梁验算1、强度验算q=bS承=0.275×43.499=11.962kN/m小梁弯矩图(kN·m)小梁剪力图(kN)M max=0.239kN·mσ=M max/W=0.239×106/54000=4.43N/mm2≤[f]=15.444N/mm2 满足要求!2、挠度验算q=bS正=0.275×34.35=9.446kN/m小梁变形图(mm) ν=0.147mm≤[ν]=l/400=400/400=1mm满足要求!3、支座反力计算R1=3.987kN,R2=...R21=3.544kN,R22=4.873kN 六、主梁验算1、强度验算主梁弯矩图(kN·m)M max=0.61kN·mσ=M max/W=0.61×106/7720=78.965N/mm2≤[f]=205N/mm2 满足要求!2、挠度验算主梁变形图(mm)ν=0.449mm≤[ν]=l/400=400/400=1mm满足要求!七、对拉螺栓验算对拉螺栓横向验算间距m=max[400,400/2+300]=500mm 对拉螺栓竖向验算间距n=max[400,400/2+200]=400mm N=0.95mnS承=0.95×0.5×0.4×43.499=8.265kN≤N t b=17.8kN 满足要求!9.2 梁模板(扣件式)计算书(300×600)计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下:平面图立面图四、面板验算取单位宽度1000mm,按简支梁计算,计算简图如下:W=bh2/6=1000×15×15/6=37500mm3,I=bh3/12=1000×15×15×15/12=281250mm4q1=0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k,1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×0.6)+1.4×2,1.35×(0.1+(24+1.5)×0.6)+1.4×0.7×2]×1=20.475kN/mq2=(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×0.6]×1=15.4kN/m1、强度验算M max=q1l2/8=20.475×0.32/8=0.23kN·mσ=M max/W=0.23×106/37500=6.142N/mm2≤[f]=13.2N/mm2满足要求!2、挠度验算νmax=5q2L4/(384EI)=5×15.4×3004/(384×6000×281250)=0.962mm≤[ν]=l/250=300/250=1.2mm满足要求!3、支座反力计算设计值(承载能力极限状态)R1=R2=0.5q1l=0.5×20.475×0.3=3.071kN标准值(正常使用极限状态)R1'=R2'=0.5q2l=0.5×15.4×0.3=2.31kN五、小梁验算为简化计算,按四等跨连续梁和悬臂梁分别计算,如下图:q1=max{3.071+0.9×1.35×[(0.3-0.1)×0.3/2+0.5×(0.6-0.35)]+0.9max[1.2×(0.5+(24+1.1)×0.35)+1.4×2,1.35×(0.5+(24+1.1)×0.35)+1.4×0.7×2]×max[0.36-0.3/2,(0.72-0.36)-0.3/2]/2×1,3.071+0.9×1.35×(0.3-0.1)×0.3/2}=4.629kN/mq2=max[2.31+(0.3-0.1)×0.3/2+0.5×(0.6-0.35)+(0.5+(24+1.1)×0.35)×max[0.36-0.3/2,(0.72-0.36)-0.3/2]/2×1,2.31+(0.3-0.1)×0.3/2]=3.44kN/m1、抗弯验算M max=max[0.107q1l12,0.5q1l22]=max[0.107×4.629×0.722,0.5×4.629×0.12]=0.257kN·mσ=M max/W=0.257×106/54000=4.755N/mm2≤[f]=15.44N/mm2满足要求!2、抗剪验算V max=max[0.607q1l1,q1l2]=max[0.607×4.629×0.72,4.629×0.1]=2.023kN τmax=3V max/(2bh0)=3×2.023×1000/(2×40×90)=0.843N/mm2≤[τ]=1.78N/mm2 满足要求!3、挠度验算ν1=0.632q2l14/(100EI)=0.632×3.44×7204/(100×9350×2430000)=0.257mm≤[ν]=l/250=720/250=2.88mmν2=q2l24/(8EI)=3.44×1004/(8×9350×2430000)=0.002mm≤[ν]=l/250=100/250=0.4mm满足要求!4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态R max=max[1.143q1l1,0.393q1l1+q1l2]=max[1.143×4.629×0.72,0.393×4.629×0.72+4.629×0.1]=3.81kN同理可得,梁底支撑小梁所受最大支座反力依次为R1=R2=3.81kN 正常使用极限状态R'max=max[1.143q2l1,0.393q2l1+q2l2]=max[1.143×3.44×0.72,0.393×3.44×0.72+3.44×0.1]=2.831kN同理可得,梁底支撑小梁所受最大支座反力依次为R'1=R'2=2.831kN 六、主梁验算主梁自重忽略不计,计算简图如下:1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.801×106/4120=194.421N/mm2≤[f]=205N/mm2满足要求!2、抗剪验算主梁剪力图(kN)V max=3.81kNτmax=2V max/A=2×3.81×1000/384=19.844N/mm2≤[τ]=125N/mm2满足要求!3、挠度验算主梁变形图(mm)νmax=1.678mm≤[ν]=l/250=720/250=2.88mm满足要求!4、扣件抗滑计算R=max[R1,R2]=3.81kN≤0.85×8=6.8k N单扣件在扭矩达到40~65N·m且无质量缺陷的情况下,单扣件能满足要求!同理可知,右侧立柱扣件受力R=3.81kN≤0.85×8=6.8kN单扣件在扭矩达到40~65N·m且无质量缺陷的情况下,单扣件能满足要求!七、立柱验算长细比验算顶部立杆段:l01=kμ1(h d+2a)=1×1.54×(1500+2×150)=2772mm非顶部立杆段:l02=kμ2h =1×1.951×1500=2926.5mmλ=l0/i=2926.5/16=182.906≤[λ]=210长细比满足要求!顶部立杆段:l01=kμ1(h d+2a)=1.155×1.54×(1500+2×150)=3201.66mmλ1=l01/i=3201.66/16=200.104,查表得,φ1=0.18立柱最大受力N=max[R1+N边1,R2+N边2]=max[3.81+[1.2×(0.5+(24+1.1)×0.35)+1.4×2.5]×(0.72+0.36-0.3/2)/2×0.72,3.81+[1.2×(0.5+(24+1.1)×0.35)+1.4×2.5]×(0.72+0.72-0.36-0.3/2)/2×0.72]=8.712kNf=N/(φA)=8.712×103/(0.18×384)=126.044N/mm2≤[f]=205N/mm2满足要求!非顶部立杆段:l02=kμ2h =1.155×1.951×1500=3380.108mmλ2=l02/i=3380.108/16=211.257,查表得,φ2=0.163立柱最大受力N=max[R1+N边1,R2+N边2]+0.15×(3.15-0.6)=max[3.81+[1.2×(0.75+(24+1.1)×0.35)+1.4×2.5]×(0.72+0.36-0.3/2)/2×0.72,3.81+[1.2×(0.75+(24+1.1)×0.35)+1.4×2.5]×(0.72+0.72-0.36-0.3/2)/2×0.72]+0.382=9.195kNf=N/(φA)=9.195×103/(0.163×384)=146.905N/mm2≤[f]=205N/mm2满足要求!9.3 梁侧模板计算书(300×600)计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k=19.2kN/m2承载能力极限状态设计值S承=0.9max[1.2G4k+1.4Q2k,1.35G4k+1.4×0.7Q2k]=0.9max[1.2×19.2+1.4×4,1.35×19.2+1.4×0.7×4]=0.9max[28.64,29.84]=0.9×29.84=26.856kN/m2正常使用极限状态设计值S正=G4k=19.2 kN/m2三、支撑体系设计设计简图如下:模板设计剖面图四、面板验算梁截面宽度取单位长度,b=1000mm。
