图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

柱塞泵是液压系统的一个重要装置。

它依赖柱塞在缸体中来去运动，使密封工作容腔的容积发生变化来实现吸油、压油。

柱塞泵拥有额定压力高、结构紧凑、效率高和流量调节方便等长处，被宽泛应用于高压、大流量和流量需要调理的场合，诸如液压机、项目机械和船舶中。

柱塞泵机械分类轴向柱塞泵轴向柱塞泵是活塞或柱塞的来去运动方向与缸体中心轴平行的柱塞泵。

轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内来去运动所产生的容积变化来进行工作的。

由于柱塞和柱塞孔都是圆形零件，加工时能够达到很高的精度配合，所以容积效率高，运行安稳，流量均匀性好，噪声低，工作压力高等长处，但对液压油的污染较敏感，结构较复杂，造价较高。

直轴斜盘式柱塞泵直轴斜盘式柱塞泵分为压力供油型的自吸油型两种。

压力供油型液压泵多数采纳有气压的油箱，也有液压泵自己带有补油分泵向液压泵进油口供给压力油的。

自吸油型液压泵的自吸油能力很强，无需外力供油。

靠气压供油的液压油箱，在每次启动机器后，一定等液压渍箱达到使用气压后，才能操作机械。

如液压油箱的气压不足时就担当机器，会对液压泵内的与滑鞭造成拉脱现象，出会造成泵体内回程板与压板的非正常磨损。

径向柱塞泵径向柱塞泵可分为阀配流与轴配流两大类。

阀配流径向柱塞泵存在故障率高、效率柱塞泵低等弊端。

国际上 70 、 80 年月发展的轴配流径向柱塞泵战胜了阀配流径向柱塞泵的不足。

由于径向泵结构上的特色，陕定了轴配流径向柱塞泵比轴向柱塞泵耐冲击、寿命长、控制精度高。

变量行程短泵的变量是在变量柱塞和限位柱塞作用下，改变定子的偏心距实现的，而定于的最大偏爱距为 5 — 9mm< 依据排量大小不一样），变量行程很短。

且变量机构设计为高压操控，由控制阀进行控制。

故该泵的响应速度快。

径向结构设计战胜了如轴向柱塞泵滑靴偏磨的问题。

使其抗冲击能力大幅度提升。

液压柱塞泵液压柱塞泵靠气压供油的液压油箱，在每次启动机器后，一定等液压渍箱达到使用气压后，才能操作机械。

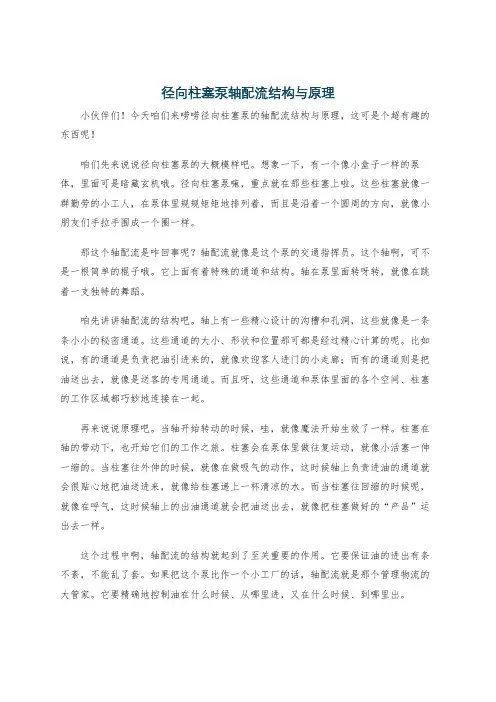

径向柱塞泵轴配流结构与原理小伙伴们！今天咱们来唠唠径向柱塞泵的轴配流结构与原理，这可是个超有趣的东西呢！咱们先来说说径向柱塞泵的大概模样吧。

想象一下，有一个像小盒子一样的泵体，里面可是暗藏玄机哦。

径向柱塞泵嘛，重点就在那些柱塞上啦。

这些柱塞就像一群勤劳的小工人，在泵体里规规矩矩地排列着，而且是沿着一个圆周的方向，就像小朋友们手拉手围成一个圈一样。

那这个轴配流是咋回事呢？轴配流就像是这个泵的交通指挥员。

这个轴啊，可不是一根简单的棍子哦。

它上面有着特殊的通道和结构。

轴在泵里面转呀转，就像在跳着一支独特的舞蹈。

咱先讲讲轴配流的结构吧。

轴上有一些精心设计的沟槽和孔洞，这些就像是一条条小小的秘密通道。

这些通道的大小、形状和位置那可都是经过精心计算的呢。

比如说，有的通道是负责把油引进来的，就像欢迎客人进门的小走廊；而有的通道则是把油送出去，就像是送客的专用通道。

而且呀，这些通道和泵体里面的各个空间、柱塞的工作区域都巧妙地连接在一起。

再来说说原理吧。

当轴开始转动的时候，哇，就像魔法开始生效了一样。

柱塞在轴的带动下，也开始它们的工作之旅。

柱塞会在泵体里做往复运动，就像小活塞一伸一缩的。

当柱塞往外伸的时候，就像在做吸气的动作，这时候轴上负责进油的通道就会很贴心地把油送进来，就像给柱塞递上一杯清凉的水。

而当柱塞往回缩的时候呢，就像在呼气，这时候轴上的出油通道就会把油送出去，就像把柱塞做好的“产品”运出去一样。

这个过程中啊，轴配流的结构就起到了至关重要的作用。

它要保证油的进出有条不紊，不能乱了套。

如果把这个泵比作一个小工厂的话，轴配流就是那个管理物流的大管家。

它要精确地控制油在什么时候、从哪里进，又在什么时候、到哪里出。

你看啊，假如轴配流的通道设计得不合理，就像家里的水管接错了一样，那油就会乱流，整个泵就没办法正常工作了。

而且这个轴的转速也是个关键因素呢。

转速太快或者太慢，都可能让柱塞和轴配流之间的配合出现问题。

就像两个人跳舞，如果一个人节奏太快或者太慢，那这个舞就没法跳得好看啦。

径向柱塞泵工作原理
径向柱塞泵的结构
径向柱塞泵由泵体、泵盖、柱塞、滑靴和配流盘组成，其工作原理如下：
1.泵体内的泵体通过泵盖上的小孔与泵盖内孔连接，泵体通
过螺纹与柱塞连接，柱塞和滑靴之间有油液通过。

当活塞向左移动时，柱塞被压缩，而当活塞向右移动时，柱塞又被拉回。

此时，由于泵体对滑靴的推力作用和滑靴对活塞的吸引力作用，使配流盘绕滑靴中心旋转。

由于油液是由定子和转子组成的密封系统来传压的，因此油液经压槽和定子槽进入定子内腔，与转子旋转后的高压液体接触。

由于高压液体在压力作用下由定子进入转子内腔，同时也将转子上的高压液体带出，所以压力不断地将液流从压槽、定子槽、转子等处挤压出去。

因此，油液中的压力不断地在这些部位形成油膜。

由于柱塞对滑靴的推力作用和柱塞与滑靴之间的摩擦力作用，使配流盘上产生了一定的压力和摩擦力，并通过这些压力和摩擦力把这些油液压入定子内腔。

2.泵体内的柱塞是径向排列的，当活塞向左移动时，柱塞被
压缩。

—— 1 —1 —。

径向柱塞泵的工作原理
径向柱塞泵是一种常用于液压系统中的液压泵，其主要工作原理如下：
1.泵的构造:径向柱塞泵通常由柱塞、柱塞套、柱塞杆、分配盘、转子等部件组成。

柱塞装在柱塞套内，柱塞套与泵体呈一定的偏心距离。

泵的转子通过驱动装置带动转动。

2.吸入阶段:当泵的转子旋转时，柱塞通过偏心距离的变化，
在泵体内产生往复运动。

当柱塞运动到最外侧时，它从柱塞套顶部露出，此时泵的吸入阀打开，介质进入泵体。

3.压缩阶段:随着转子的旋转，柱塞开始向内运动。

当柱塞运
动到最内侧时，介质被压缩并排入出口油路。

同时，泵的吸入阀关闭，防止介质倒流。

4.排出阶段:柱塞继续向外运动，压缩腔内的介质被排出泵体。

同时，导向油路使得压缩腔与油口相连，介质被送入系统。

5.循环再现:柱塞在排出阶段完成后，重新进入吸入阶段，循
环再现上述工作过程。

通过这样的工作原理，径向柱塞泵能够实现液压系统中的液体压力增加和输送功能。

它的优点包括体积小、工作平稳、输出压力和流量可调等特点，因此在工程机械、冶金设备、矿山设备等领域得到广泛应用。

柱塞泵的工作原理与结构特点及安装选型注意点(文章来源阳光泵业)柱塞泵工作原理柱塞泵是液压系统的一个重要装置。

它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。

柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。

柱塞泵是往复泵的一种，属于体积泵，其柱塞靠泵轴的偏心转动驱动，往复运动，其吸入和排出阀都是单向阀。

当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。

当传动轴带动缸体旋转时，斜盘将柱塞从缸体中拉出或推回，完成吸排油过程。

柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。

变量机构用来改变斜盘的倾角，通过调节斜盘的倾角可改变泵的排量。

柱塞泵结构形式:柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；由于径向柱塞泵属于一种新型的技术含量比较高的高效泵，随着不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分．柱塞泵的维护:斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。

缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。

配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。

缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。

柱塞泵的安装:轴向柱塞泵的基本形式均为法兰安装式，若采用电动机驱动时，则需要制造一个"安装体"，如图1-8所示，采用这种连接方法可消除驱动机轴与柱塞泵轴的两个轴的同轴度误差，小端法兰与柱塞泵法兰连接，大法兰则与Y系列B5或B35电动机前法兰连接，两轴之间应留有3mm间隙，可用弹性联轴器、梅花联轴器、齿轮联轴器连接。

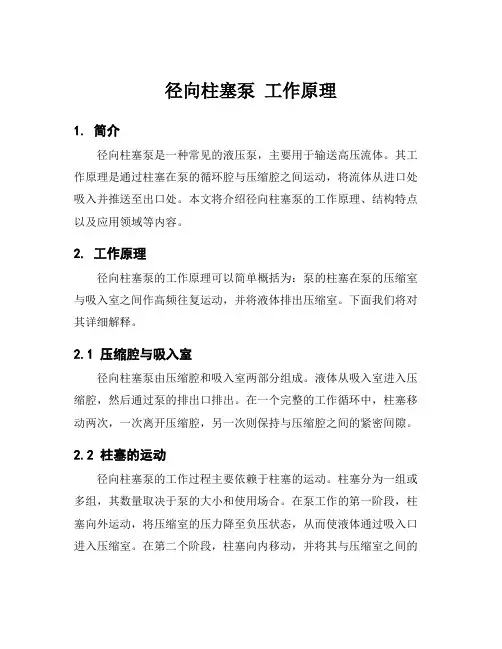

径向柱塞泵工作原理1. 简介径向柱塞泵是一种常见的液压泵，主要用于输送高压流体。

其工作原理是通过柱塞在泵的循环腔与压缩腔之间运动，将流体从进口处吸入并推送至出口处。

本文将介绍径向柱塞泵的工作原理、结构特点以及应用领域等内容。

2. 工作原理径向柱塞泵的工作原理可以简单概括为：泵的柱塞在泵的压缩室与吸入室之间作高频往复运动，并将液体排出压缩室。

下面我们将对其详细解释。

2.1 压缩腔与吸入室径向柱塞泵由压缩腔和吸入室两部分组成。

液体从吸入室进入压缩腔，然后通过泵的排出口排出。

在一个完整的工作循环中，柱塞移动两次，一次离开压缩腔，另一次则保持与压缩腔之间的紧密间隙。

2.2 柱塞的运动径向柱塞泵的工作过程主要依赖于柱塞的运动。

柱塞分为一组或多组，其数量取决于泵的大小和使用场合。

在泵工作的第一阶段，柱塞向外运动，将压缩室的压力降至负压状态，从而使液体通过吸入口进入压缩室。

在第二个阶段，柱塞向内移动，并将其与压缩室之间的紧密间隙保持不变。

这样，当柱塞再次移动时，压缩腔的内部压力急剧升高，将液体推向排液口。

3. 结构特点3.1 柱塞的材料径向柱塞泵的柱塞通常由不锈钢或硬质合金制成，以确保柱塞在高压和高温条件下不会变形或损坏。

柱塞的材质取决于所传输的流体以及泵的使用条件。

3.2 传动装置径向柱塞泵的传动设备主要由电机、减速器和传动轴组成。

泵的细节结构和传动部件的质量直接影响泵的工作效率和寿命。

3.3 弹性支撑为了避免柱塞与泵壳之间的直接接触，径向柱塞泵通常采用弹性支撑装置，使柱塞可以更平稳地运动。

这种支撑方式还可以增强泵的抗振性能。

3.4 密封径向柱塞泵的密封是保证泵工作稳定运行的关键。

传统的泵密封方式采用机械密封，而随着科学技术的不断进步，磁力密封和动态密封等新的密封技术也得到了广泛应用。

4. 应用领域4.1 油田径向柱塞泵是油田注水和采油过程中常用的一种泵。

传统的体积式泵通常不能承受太高的压力，而径向柱塞泵可以轻松地传递高压流体，适用于处理一些高粘度液体。
