ZBW12-10/0.4-□组合式(欧式)变电站名称：ZBW12-10/0.4-□组合式(欧式)变电站型号：ZBW12-10/0.4ZBW12－10/0.4－□型变电站是由高压开关设备、配电变压器、低压开关设备、电能计量装置、功率因数补偿装置等按一定的接线方式组合在一个或几个箱体内的成套装置。
广泛由于城市高层建筑、住宅小区、厂矿企业、路灯、宾馆、油田、机场、车站、商场、基建工地等场。
所作为10/0.4kV、额定频率50HZ网络中的成套配电装置, 产品具有成套性强、安装周期短、深入负荷中心、运行安全可靠、占地面积小、投资省、造型美观、与周围环境色彩协调一致等特点。
详细介绍1、概述；ZBW12－10/0.4－□型变电站是由高压开关设备、配电变压器、低压开关设备、电能计量装置、功率因数补偿装置等按一定的接线方式组合在一个或几个箱体内的成套装置。
广泛由于城市高层建筑、住宅小区、厂矿企业、路灯、宾馆、油田、机场、车站、商场、基建工地等场。
所作为10/0.4kV、额定频率50HZ 网络中的成套配电装置, 产品具有成套性强、安装周期短、深入负荷中心、运行安全可靠、占地面积小、投资省、造型美观、与周围环境色彩协调一致等特点。
2、机构特点；箱变基本结构为“目”字形和“品”字形, 根据用户要求, 箱变可设置内走廊。
内部分成三个大的功能室, 即高压室、变压器室、低压室, 各室功能齐全。
箱体骨架采用槽钢和角钢焊接而成, 具有较高的机械强度. 箱体外壳材料选用新型复合材料, 抗辐射能力强, 夏天可减少太阳热辐射。
顶盖为双层空间, 上层空间装岩棉板为隔热, 下层空间的四周檐上均有条孔, 作为对流.散热。
变压器室门两对面有百叶窗, 以利空气对流。
为防止尘埃污秽, 变压器高压桩端采用密封措施。
箱变采用自然通风和强迫通风两种形式, 三个室均有通风道, 排风扇有问温控装置, 按设定温度自动启动或关闭, 保证变压器满负荷运行。
实践证明容量在315kVA以下, 箱变在满负荷出力不需强迫通。
YB-12系列箱式变电站一、概述：YB 系列箱式变电站：是将高压电器设备、变压器。
低压电器设备等组合成紧凑型成套配电装置。
用于城市高层建筑，城乡建筑、居民小区、高新技术开发区，中小型工厂、矿山。
油田以及临时施工用电等场所，作为配电系统中接受和分配电能之用。
YB 系列箱式变电站具有成套性强、体积小、结构紧凑、运行安全可靠．维护方便以及可移动性等特点。
与常规室内变电站相比。
同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1／5，大大减少了设计工作量及施工工作量，减少了建筑费用。
也可用于双电源和放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
YB 系列箱式变电站符合SD320—92《箱式变电站技术条件》和ZBK4001—89《组合式变电站》的标准，， 二、型号及含义：高压侧额定电压变压器容量 变电站 预装式三、工作条件：1、环境温度不高于+40℃，不低于-25℃：2、海拔高度不超过2000m ；3、户外风速不超过35m／s；4、空气相对湿度不超过90％（十25℃)；5、地震水平加速度为0．4m／S2，垂直加速度0．2m／s2；6、无火灾，无爆炸危险，无严重污秽，无化学腐蚀及剧烈震动的场所；7、特殊使用条件，订货时另行协商。
四、主要技术参数：(见下表)五、结构特点1、本产品由高压配电装置、变压器及低压配电装置连接而成。
分成三个功能隔离室：高压室、变压器室、低压室。
高压侧一次供电系统可布置成环网供电、双电源供电等多种供电方式。
还可以装置高压计量元件，满足高压计量的要求。
变压器可选择s9以及其他低损耗油浸变压器合干式变压器。
变压器室设有自起动强迫风冷系统及照明系统，低压室设有动力照明、无功补偿、电能计量和电量测量等多功能方案，供用户选择。
以方便用户的供电管理和提高供电质量。
2、高压室结构紧凑合理，并有全面防范操作连锁功能。
变压器在用户有合理要求时，可增设轨道，方便变压器从两侧大门进出，各室均有自动照明。
箱变产品简介包头市正安恒泰电气设备有限责任公司是集箱变生产、销售、安装、售后于一体的专业公司。
主要产品有：GB系列箱式变电站,木纹景观箱变,GBW系列箱式变电站，XBF非金属环保型箱变,.KB10金属箱变,YBW□-12系列高压/低压预装式变电站,欧式箱变,美式箱变等。
主要产品简介如下：一．GB系列箱式变电站1.产品概述GB系列箱式变电站是额定电压6－35KV，交流50HZ的成套变电设备。
变压器容量为50－1600KV A。
该产品适用于大楼、住宅小区、宾馆、医院、公园及各种临时性设施作为变电站，具有成套性强，体积小，占地面积少、外形美观、安装方便、运行可靠、免维护等特点。
该产品由高压配电装置，变压器和低压配电装置三部分聚密结合在一个或几个箱体内组成。
高压开关可选用负荷开关、真空断路器或少油断路器;变压器可选用油浸式变压器或环氧干式变压，该产品高压侧有基本方案11种，低压侧有基本方安15种，可相互组成各种需要的变电方案，既可用于环网配电系统，也可用于放射式电网终端供电系统。
2.产品型号3.图例二：木纹景观箱变1.产品概述XBW-10系列木纹景观箱变是针对当今城市市政建设需要，专门为我国城市配电系统而设计开发的新型产品，其具有普通箱变的经济，安全，紧凑及便于移动等特性外，还能实现与城市环境，环境环保相完美匹配，实现与周边环境和谐相融。
箱变高压侧为10（6）KV，低压侧为0.4KV三相交流50H户外成套设备，可用于3-12KV单电源接线，双电源接线和环网供电系统。
容量从30-2000KV A，配S11-M全封闭或SC-10干式变压器，高压开关按用户要求可配压气式，真空负荷开关或M24，RM6系列SF6环网开关，可带计量及无功补偿装置，可广泛用于一些市政建设，园林厂房，步行街，住宅小区，厂矿，宾馆，公园，油田，机场码头，铁路，商场，路灯照明供电等户外项目作为接受，转换，分配电能之用，是一种美观，经济，实惠，便于流动运输及固定安装的新型变电站。

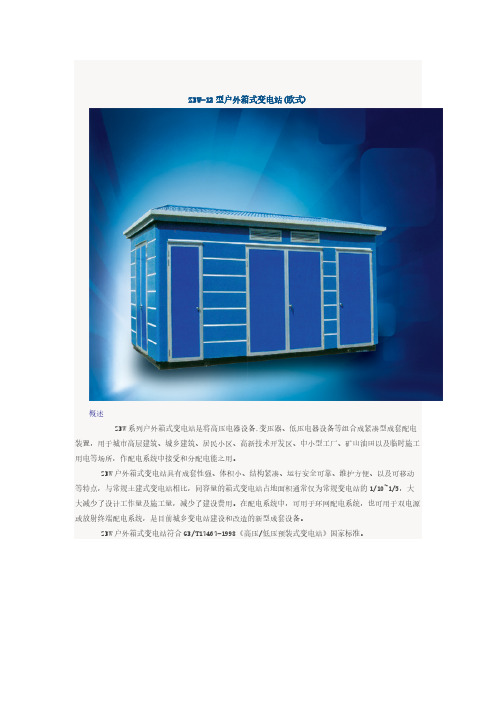

ZBW-12型户外箱式变电站(欧式)概述ZBW系列户外箱式变电站是将高压电器设备,变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
ZBW户外箱式变电站具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/1O~1/5，大大减少了设计工作量及施工量，减少了建设费用。
在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
ZBW户外箱式变电站符合GB/T17467-1998《高压/低压预装式变电站》国家标准。
主要技术参数使用环境条件1. 周围空气温度上限≤40℃下限≥-10℃2. 阳光辐射≤1000W/m23. 海拔≤1000m4. 覆冰≤20m m5. 风速≤35m/s6. 湿度日平均相对湿度≤95%月平均相对湿度≤90%日平均相对水蒸气压力≤2.2kPa月平均相对水蒸气压力≤1.8kPa7. 地震≤8度8. 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注：特殊使用条件，订货时提出与制造厂协商解决。
结构特点1. 本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全，高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的需求。
变压器室可选择S9、SC以及其他系列低损耗油浸式变压器或干式变压器；低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿，电能计量和电量测量等多种功能，满足用户的不同要求。
并方便用户的供电管理和提高供质量。
2. 高压室结构紧凑合理，并具有全面防误操作联销功能。
使用说明书此次承蒙惠购10KV欧式箱变，非常感谢。
本设备广泛应用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置，调试、维修方便，运行稳定，可靠性高。
为了充分利用本设备的功能，务请在使用之前，仔细阅读本使用维护手册，以便于今后长期安全正确的使用。
目录1、概述 (4)2、型号说明 (5)3、使用条件 (5)4、技术规范 (6)5、技术参数 (8)6、各单元技术说明 (10)7、控制与工艺要求 (14)8、安装与维修 (16)9、订货须知 (22)10、图纸 (22)⏹ 1.1简介⏹本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置。
⏹欧式箱变的接线形式a、单台配变形式—两路10KV进线；单台变压器容量一般在100KVA～800KVA；低压出线柜一般为4～6路。
b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在100KVA～800KKVA;低压出线电缆一般为8～12路。
⏹箱变的主要部件：变压器、10KV环网开关柜、低压电容器、低压开关等主要部件组成，相当于将Ⅲ型站的设备紧凑安装在金属的箱体内，使Ⅲ型站小型化。
欧式箱变的体积比美式箱变要高要大，造价也比美式箱变要大。
⏹欧式箱变的优点：噪音与Ⅲ型电站和Ⅰ型电站相当；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，不但具有Ⅲ型站和Ⅰ型站的优点，而且还有美式箱变的主要优点。
可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值班。
投资客减少40%----50%（与常规相比）⏹缺点：体积较大，不利于安装，对小区的环境布置有一定的影响；⏹由于箱变的结构的不同使用的地方也不同，供电的网络也不同。
