第3章 部分习题参考答案3.2 （题目略）【解】overlap o i cpu T T T T -+=/，其中T overlap 的最大值为T cup 。
由题意可得当CPU 速度提高4倍后，T ＝30/4+20-30/4=20(s)。
（注：T overlap 为CPU 和I/O 重叠执行的时间）3.7 （题目略）【解】（1）处理机响应各中断源的中断请求的先后次序与它们的中断优先级一样：D 1D 2D 3D 4D 5；实际的中断处理次序为：D 1D 2D 3D 4D 5。
（2）处理机响应各中断源的中断请求的先后次序与它们的中断优先级一样：D 1D 2D 3D 4D 5；实际的中断处理次序为： D 4D 5 D 3 D 2D 1。
（3）处理机响应各中断源的中断服务请求和实际运行中断服务程序过程的示意图如下：（4）处理机响应各中断源的中断服务请求和实际运行中断服务程序过程的示意图如下：3.9 （题目略）【解】字节多路通道适用于连接大量像光电机等字符类低速设备。
这些设备传送一个字中断请求D 3,D 4,D 5时间tD 1， D 2 中断请求主程序中断服务程序 D 1,D 2,D 3,D 4,D 5 时间t符（字节）的时间很短，但字符（字节）间的等待时间很长。
通道“数据宽度”为单字节，以字节交叉方式轮流为多台设备服务，使效率提高。
字节多路通道可有多个子通道，同时执行多个通道程序。
数组多路通道适合于连接多台像磁盘等高速设备。
这些设备的传送速率很高，但传送开始前的寻址辅助操作时间很长。
通道“数据宽度”为定长块，多台设备以成组交叉方式工作，以充分利用并尽量重叠各台高速设备的辅助操作时间。
传送完K个字节数据，就重新选择下个设备。
数组多路通道可有多个子通道，同时执行多个通道程序。
选择通道适合于连接像磁盘等优先级高的高速设备，让它独占通道，只能执行一道通道程序。
通道“数据宽度”为可变长块，一次将N个字节全部传送完，在数据传送期只选择一次设备。
第3章总线、中断与输入输出系统3.1．简要举出集中式串行，定时查询和独立请求3种总线控制方式的优缺点。
同时分析硬件产生故障时通讯的可靠性。
答：集中式串行链连接方式。
其过程为：①所有部件都经公共的“总线请求”线向总线控制器发使用总线申请。
②当“总线忙”信号未建立时，“总线请求”才被总线控制器响应，送出“总线可用”信号，它串行地通过每个部件。
③如果某部件未发过“总线请求”，则它将“总线可用”信号往下一部件转，如果某部件发过“总线请求”，则停止“总线可用”信号的传送。
④该部件建立“总线忙”，并除去“总线请求”，此时该部件获得总线使用权，准备传送数据。
⑤数据传送期间，“总线忙”维持“总线可用”的建立。
⑥传送完成后，该部件去除“总线忙”信号和“总线可用”信号。
⑦当“总线请求”再次建立时，就开始新的总线分配过程。
优点：①选择算法简单；②控制总线数少；③可扩充性好；④可靠性高。
缺点：①对“总线可用”线及其有关电路失效敏感，②不灵活；③总线号传送速度慢。
集中式定时查询方式，过程：①总线上每个部件通过“总线请求”发请求。
②若“总线忙”信号未建立，则计数器开始计数，定时查询个部件，以确定是谁发的请求。
③当查询线上的计数值与发出请求的部件号一致时，该部件建立“总线忙”，计数停止，查询也停止。
除去“总线请求”，该部件获得总线使用权。
④“总线忙”维持到数据传送完毕。
⑤数据传送完，去除“总线忙”。
⑥当“总线请求”线上有新的请求，就开始下一个总线分配过程。
优点：①优先次序灵活性强；②可靠性高。
缺点：①控制线数较多；②扩展性较差；③控制较为复杂；④总线分配受限于计数信号，不能很高。
集中式独立请求方式，过程：①每个部件有一对“总线请求”和“总线准许”线。
②每个部件使用“总线请求”发中请，当“总线已分配”无信号时，总线控制器根据某种算法对同时送来的多个请求进行仲裁，以确定哪个部件使用总线，信号从“总线准许”送回该部件，去除该部件的“总线请求”，建立总线已分配”。

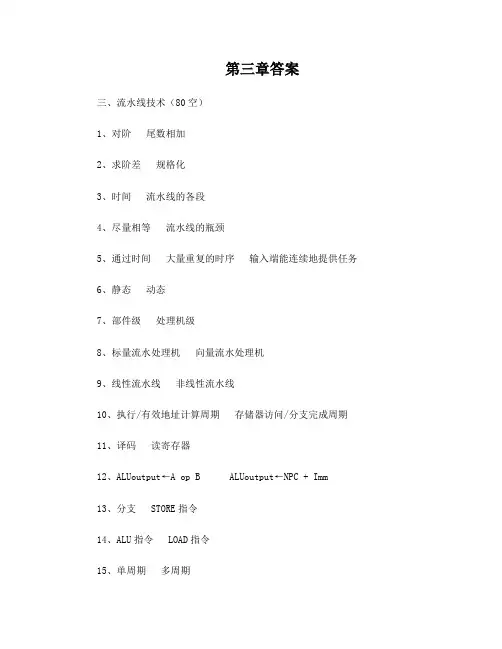

第三章答案三、流水线技术（80空）1、对阶尾数相加2、求阶差规格化3、时间流水线的各段4、尽量相等流水线的瓶颈5、通过时间大量重复的时序输入端能连续地提供任务6、静态动态7、部件级处理机级8、标量流水处理机向量流水处理机9、线性流水线非线性流水线10、执行/有效地址计算周期存储器访问/分支完成周期11、译码读寄存器12、ALUoutput←A op B ALUoutput←NPC + Imm13、分支 STORE指令14、ALU指令 LOAD指令15、单周期多周期16、重复设置指令执行功能部件流水17、吞吐率等功能非流水线18、通过时间排空时间19、流水线寄存器的延迟时钟扭曲20、数据相关控制相关21、结构相关数据相关22、结构数据23、硬件开销功能单元的延迟24、写后读读后写写后读25、写后读读后写26、PC值改变为分支转移的目标地址 PC值保持正常（等于当前值加4）27、目标地址分支转移条件不成立28、8 存储器29、多功能线性 830、水平处理方式垂直处理方式31、纵向处理方式纵横处理方式32、存储器向量寄存器33、访问存储器的次数对存储器带宽的要求34、每秒执行多少指令（MIPS）每秒取得多少个浮点运算结果（MFLOPS）35、512 836、链接技术向量循环或分段开采技术37、源向量结果向量38、向量功能部件标量寄存器向量寄存器块39、向量寄存器向量功能部件3.1 流水线的基本概念1、流水线：将一个重复的时序过程，分解为若干个子过程，而每一个子过程都可有效地在其专用功能段上与其他子过程同时执行。
2、单功能流水线：只能完成一种固定功能的流水线。
3、多功能流水线：流水线的各段可以进行不同的连接，从而使流水线在不同的时间，或者在同一时间完成不同的功能。
4、静态流水线：同一时间内，流水线的各段只能按同一种功能的连接方式工作。
5、动态流水线：同一时间内，当某些段正在实现某种运算时，另一些段却在实现另一种运算。
习题3．参考答案：〔1〕后缀：w，源：基址+比例变址+偏移，目：寄存器〔2〕后缀：b，源：寄存器，目：基址+偏移〔3〕后缀：l，源：比例变址，目：寄存器〔4〕后缀：b，源：基址，目：寄存器〔5〕后缀：l，源：立即数，目：栈〔6〕后缀：l，源：立即数，目：寄存器〔7〕后缀：w，源：寄存器，目：寄存器〔8〕后缀：l，源：基址+变址+偏移，目：寄存器4．参考答案：〔1〕源操作数是立即数0xFF，需在前面加‘$’〔2〕源操作数是16位，而长度后缀是字节‘b’，不一致〔3〕目的操作数不能是立即数寻址〔4〕操作数位数超过16位，而长度后缀为16位的‘w’〔5〕不能用8位寄存器作为目的操作数地址所在寄存器〔6〕源操作数寄存器与目操作数寄存器长度不一致〔7〕不存在ESX寄存器〔8〕源操作数地址中缺少变址寄存器5．参考答案：6．参考答案：〔1〕xptr、yptr和zptr对应实参所存放的存储单元地址分别为：R[ebp]+8、R[ebp]+12、R[ebp]+16。
〔2〕函数func的C语言代码如下：void func(int *xptr, int *yptr, int *zptr){int tempx=*xptr;int tempy=*yptr;int tempz=*zptr;*yptr=tempx;*zptr = tempy;*xptr = tempz;}7．参考答案：〔1〕R[edx]=x〔2〕R[edx]=x+y+4 〔3〕R[edx]=x+8*y 〔4〕R[edx]=y+2*x+12 〔5〕R[edx]=4*y 〔6〕R[edx]=x+y 8．参考答案：〔1〕指令功能为：R[edx]←R[edx]+M[R[eax]]=0x 00000080+M[0x8049300]，寄存器EDX 中内容改变。
改变后的内容为以下运算的结果：00000080H+FFFFFFF0H因此，EDX 中的内容改变为0x00000070。
计算机系统结构作业答案第三章（张晨曦）3.1 -3.3为术语解释等解答题。
3.4 设一条指令的执行过程分为取指令，分析指令和执行指令3个阶段，每个阶段所需时间分别为ΔT, ΔT, 2ΔT，分别求出下列各种情况下，连续执行N条指令所需的时间。
(1) 顺序执行方式(2) 只有“取指令”与“执行指令”重叠(3) “取指令”，“分析指令”与“执行指令”重叠解：(1) 4NΔT(2) (3N+1) ΔT(3) 2(N+1) ΔT3.6 解决流水线瓶颈问题有哪两种常用方法？解：(1) 细分瓶颈段将瓶颈段细分为若干个子瓶颈段(2) 重复设置瓶颈段重复设置瓶颈段，使之并行工作，以此错开处理任务3.9 列举下面循环中的所有相关，包括输出相关，反相关，真数据相关。
for(i = 2; i < 100; i=i+1){a[i] = b[i] + a[i]; -----(1)c[i+1] = a[i] + d[i]; -----(2)a[i-1] = 2*b[i]; -----(3)b[i+1] = 2*b[i]; -----(4)}解：输出相关：第k次循环时(1)与第k+1轮时(3)反相关：第k次循环时(1)和(2)与第k-1轮时(3)真数据相关：每次循环(1)与(2)，第k次循环(4)与k+1次循环(1)，(3)，(4)3.12 有一指令流水线如下所示50ns 50ns 100ns 200ns(1)求连续如入10条指令的情况下，该流水线的实际吞吐率和效率(2)该流水线的“瓶颈”在哪一段？请采用两种不同的措施消除此“瓶颈”。
对于你所给出的两种新的流水线连续输入10条指令时，其实际吞吐率和效率各是多少？解：（1）（m表示流水线级数，n 表示任务数）（2）瓶颈在3、4段。
方法一：变成八级流水线（细分）11.7e8方法二：变成两级流水线（合并）方法三：将段1、2 合并为一段，段4 细化流水为两段方法四：重复设置部件，设置2个部件3，4个部件4，和第一种方法结果相同3.14 有一条静态多功能流水线由5段组成，加法用1、3、4、5段，乘法用1、2、5段，第3段时间为2Δt，其余各段时间均为Δt,而且流水线的输出可以直接返回输入端或暂存于相应的流水寄存器中，现要在该流水线上计算41()i iiA B =+∏，画出其时空图，并计算其吞吐率、急速比和效率。
第三章处理机调度与死锁一、单项选择题K操作系统中的作业管理是一种(A )oA.宏观的高级管理B.宏观的低级管理C.系统刚开始加电D.初始化引导完成2、作业调度又称为[1A],它决定将哪些在外存储器上的处于[2D]状态的作业调入主机内存。
系统经作业调度程序选中一个或多个作业后，就为它们分配必要的内存、设备及软资源。
然后控制权就交给了 [3B],由 [3]将它们变为一个或一组[4C],并[5A]。
供选择的答案：[11： A、高级调度B、低级调度C、中级调度D、进程调度[2]: A、就绪B、阻塞C、提交D、后备[3]： A、存储管理模块B、处理机管理模块C、文件管理模块D、设备管理模块[4]： A、指令B、子程序C、进程D、程序段⑸：A、把它们挂到就绪队列上B、为它们分配处理机C、把它们挂到后备队列上D、为它们分配设备)中。
A、处于后备状态的作业存放在(3.A•外存B.内存和B D.扩展内存4、在操作系统中，JCB是指（A ）oA.作业控制块B.进程控制块C.文件控制块D.程序控制块5、作业在系统中存在与否的唯一标志是（C）。
A.源程序B.作业说明书C.作业控制块D.目的程序6、按照作业到达的先后次序调度作业，排队等待时间最长的作业被优先调度，这是指（A）调度算法。
A.先来先服务法B.短作业优先法C.时间片轮转法D.优先级法7、在批处理系统中，周转时间是（B ）oA.作业运行时间B.作业等待时间和运行时间之和C.作业的相对等待时间D.作业被调度进入内存到运行完毕的时间8、为了对紧急进程或重要进程进行调度，调度算法应采用（B）oA.先来先服务法B.优先级法C.短作业优先法D.时间片轮转法9、操作系统中，（A）负责对进程进行调度。
A.处理机管理B.作业管理C.高级调度管理D.存储和设备管理.10、如果系统中所有作业是同时到达的，则使作业平均周转时间最短的作业调度算法是短作业优先调度算法。
1K系统出现死锁的原因是（C ）oA.计算机系统发生了重大故障B.有多个封锁的进程同时存在C.若干进程因竞争资源而无休止地等待着，不释放已占有的资源D.资源数大大少于进程数，或进程同时申请的资源数大大超过资源总数12、设系统中有n个进程并发，共同竞争资源X,且每个进程都需要m个X资源，为使该系统不会发生死锁，资源x至少要有(C)(A) n*m+1 (B) n*m+n (C) n*m+1 -n (D)无法预计 13、选出不正确的两条叙述(BE)OA、死锁是指因相互竞争资源使得系统中有多个阻塞进程的情况；B、若系统中并发运行的进程和资源之间满足互斥条件、占有且申请、不可抢占和环路条件，则可判定系统中发生了死锁；C、在对付死锁的策略中，解除死锁通常都是和检测死锁配套使用；D、产生死锁的原因可归结为竞争资源和进程推进顺序不当;E、在死锁的解决方法中，由于避免死锁采用静态分配资源所以对资源的利用率不高14、死锁预防是保证系统不进入死锁状态的静态策略，其解决方法是破坏产生死锁的四个必要条件之一。
第三章练习题（1）一、单项选择题在下面各题的4个备选答案中，只有一个答案是正确的，请把正确答案的标号（A~D）填入题后面的括号中。
1．程序员编写程序时使用的访存地址是（）。
A．物理地址B．有效地址C．逻辑地址D．主存地址2．虚拟存储器通常采用的地址映像是（D ）。
A．全相联、组相联和直接映像B．直接映像C．组相联映像D．全相联映像3．不属于堆栈型替换算法是（）。
A．近期最少使用替换算法B．先进先出替换算法C．最优替换算法D．近期最久未使用替换算法4.确保提高虚拟存储器的主存命中率的途径是（）。
A．采用LFU替换算法并增大页面数B．采用FIFO替换算法并增大页面C．采用FIFO替换算法并增大页面数D．采用LRU替换算法并增大页面5.虚拟存储器主要是为了解决（）问题。
A．便于程序的“访存操作”B．扩大存储系统的容量和提高存储系统的速度C．提高存储系统的速度D．扩大存储系统的容量6.与虚拟存储器的等效访问速度无关的是（）。
A．辅存的容量B．主存的容量C．页面替换算法D．访存页地址流二、填空题1．使二级存储系统的等效访问速度接近于第一级存储器访问速度的依据是程序的（局部性原理），它包括（时间局部性）和（空间局部性）两个方面。
2．程序的空间局部性是指程序通常是（顺序）存储和执行的，程序使用的数据通常是（簇聚或集中）存储的。
3．假设T1和T2分别是CPU访问到M1和M2中信息所需要的时间，H为命中M1的概率，则由M1和M2构成的二级存储系统的等效访问时间应当表示为（H*T1+(1-H)*T2）。
4．存储器速度性能可以采用存储器的（频宽）衡量，它是存储器单位时间能够访问的信息量。
5．虚拟存储器的存储管理方式有（页式）、（段式）和（段页式）三种。
6．页式虚拟存储器把（程序“虚拟”）空间和（主存储器“物理实”）空间都分成相同大小的页。
7．当两个虚拟空间的页面要求装入同一个主存页面的位置，称为（实页冲突或页面争用）。
02325计算机系统结构自考题库及答案计算机系统结构单选题1.对应用程序员不透明的是( ) AA.条件码寄存器B.乘法器C.指令缓冲器D.先行进位链2.汇编语言源程序变换成机器语言目标程序是经____来实现的( ) BA.编译程序解释B.汇编程序翻译C.汇编程序解释D.编译程序翻译3.属计算机系统结构考虑的应是( ) DA.主存采用多体交叉还是单体B.主存频宽的确定C.主存采用MOS 还是TTLD.主存容量和编址方式4."从中间开始设计的""中间""目前多数是在( )" CA.传统机器语言机器级与微程序机器级之间B.微程序机器级与汇编语言机器级之间C.传统机器语言机器级与操作系统机器级之间D.操作系统机器级与汇编语言机器级之间5.多处理机主要实现的是( ) DA.操作步骤的并行B.指令级并行C.操作级并行D.任务级并行6.直接执行微指令的是( ) BA.编译程序B.硬件C.微指令程序D.汇编程序7.从计算机系统结构上讲,机器语言程序员所看到的机器属性是( ) AA.编程要用到的硬件组织B.计算机各部件的硬件实现C.计算机硬件的全部组成D.计算机软件所要完成的功能8.尾数下溢处理平均误差可调整到零的方法是( ) D "A.恒置""1""法"B.舍入法C.截断法D.ROM 查表法9.变址寻址的主要作用是( ) AA.支持向量、数组的运算寻址B.支持操作系统中的进程调度C.支持访存地址的越界检查D.支持程序的动态再定位10.在IBM370 系统中,支持操作系统实现多进程共用公用区管理最有效的指令是( ) BA.程序调用楷令B.比较与交换指令C.测试与置定指令D.执行指令11.程序员编写程序时使用的地址是( ) CA.主存地址B.辅存实地址C.逻辑地址D.有效地址12.不需要编制的数据存储空间是( ) BA.I/O接口的寄存器B.堆栈C.主存储器D.CPU中的通用寄存器13.RISC执行程序的速度比CISC要快的原因是( ) BA.RISC只允许loAd和store指令访存 B.RISC的指令平均执行周期数较少 C.RISC的指令系统中的指令条数较少 D.程序在RISC上编译生成的目标程序较短14.平均码长最短的编码是( ) AA.哈夫曼编码B.定长编码C.扩展编码D.需要根据编码使用的频度计算平均码长后确定15.外部设备打印机适合于连接到( ) AA.宇节多路通道B.选择通道C.数组多路通道D.任意一种通道16.在IBM370 系统中,申断响应硬件分工保存的是( ) DA.作业名称和优先级等B.各种软件状态和标志C.通用寄存器内容D.条件码等状态信息17.中断响应由高到低的优先次序宜用( ) AA.访管+程序性+重新启动B.访管斗程序性+机器故障C.程序性+1/0+访管D.外部+访管+程序性18.CDC CYBERl70 的I/0 处理机系统属于( ) BA.DMA 方式 B.外围处理机方式 C.通道方式 D.程序控制的1/0 方式19.通道流量是在某个时期单位时间内传送的宇节数,这个时期应是( ) CA.数组多路通道或字节多路通道B.字节多路通道或选择通道C.数组多路通道或选择通道D.任意一种通道20.外部设备打印机适合于连接到( )AA.宇节多路通道B.选择通道C.数组多路通道D.任意一种通道21.数据通路出错引起的中断是( ) BA.访管中断B.机器校验中断C.程序性中断D.外中断22.CAche存贮器常用的地址映象方式是( ) BA.全相联映象B.组相联映象C.页表法映象D.段页表映象23.虚拟存储器主要是为了( ) BA.扩大存储系统的容量和提高存储系统的速度B.扩大存储系统的容量C.提高存储系统的速度D.便于程序的访存操作24.对于采用组相联映像、LRU替换算法cAche存储起来说,不影响cAche命中率的是( ) AA.直接映像、组相联映像、全相联映像B.全相联映像、直接映像、组相联映像C.组相联映像、直接映像、全相联映像D.全相联映像、组相联映像、直接映像25.最能确保提高虚拟存储器访主存的命中率的改进途径是( ) CA.改用LRU替换算法并增大页面B.增大辅存容量C.改用LRU替换算法并增大页面数D.采用FIFO替换算法并增大页面26.与全相联映像相比,组相联映像的优点是( ) AA.目录表小B.命中率高C.块冲突概率低D.主存利用率高27.程序员编写程序时使用的地址是( ) BA.有效地址B.逻辑地址C.物理地址D.主存地址28.评价存储器性能的基本要求有大容量、____和低价格() BA.性价比高B.高速度C.命中率高D.利用率高29.解释一条机器指令的微操作包括____三部分() DA.操作数B.解释C.翻译D.取指令、分析和执行30.实现指令的重叠解释必须在计算机组成上满足____要求( ) CA.硬件冲突B.主存冲突C.要解决“分析”与“执行”操作控制上的同步D.主存和硬件冲突31.非线性流水线的特征是( ) AA.一次运算中要多次使用流水线中的某些功能段B.一次运算中使用流水线中的多个段C.流水线的各功能段在不同运算中可以有不同的连接D.流水线中某些功能段在各次运算中的作用不同32.与线性流水线最大吞吐率有关的是( ) CA.最后功能段的执行时间B.最快的那一段的执行时间C.最慢的那一段的执行时间D.各个功能段的执行时间33.在MIPS的指令流水线中,可能发生的冲突是( ) DA.两条指令的写操作之间的写后写冲突B.后流入的指令的写操作与先流入的指令的读操作之间的读后写冲突C.同一条指令的读操作与写操作之间的写后读冲突D.先流入的指令额写操作与后流入的指令的读操作之间的写后读冲突34."指令间的""一次重叠""是指( )" C "A.“取指K+,""与""分析,""重叠" "B.“分析,""与""执行K+,""重叠" "C.“分析K+,""与""执行,""重叠" "D.执行,与""取指K+,""重叠"35.IBM360/91属于( ) AA.标量流水机B.向量流水机C.阵列流水机D.并行流水机36.以下说法不正确的是( ) BA.静态流水线是多功能流水线B.动态流水线只能是单功能流水线C.动态流水线是多功能流水线D.线性流水线是单功能流水线37.非线性流水线是指( ) AA. 一次运算申要多次使用流水线中的某些功能段B.流水线中某些功能段在各次运算申的作用不同C.一次运算中使用流水线中的多个功能段D.流水线的各个功能段在各种运算申有不同的组合38.在流水机器中,全局性相关是指( ) BA.先读后写相关B.由转移指令引起的相关C.先写后读相关D.指令相关39.CRAY 一l 的流水线是( ) DA.多条多功能流水线B.一条多功能流水线C.一条单功能流水线D.多条单功能流水线40.流水机器对全局性相关的处理不包括( ) BA.加快短循环程序的执行B.设置相关专用通路C.提前形成条件码D.猜测法41.并行(阵列)处理机主要实现的是( ) AA.指令操作级并行B.任务级并行C.指令内操作步骤并行D.作业级并行42.在集中式存贮器构型的并行(阵列)处理机中,为了减少访存冲突,存贮器分体数应读是( ) AA.多于处理单元数B.少于处理单元数C.与处理单元数无关D.等于处理单元数43.能实现作业、任务级并行的异构型多处理机属( ) BA.SIMDB.MIMDC.MISDD.SISD44.多端口存贮器适合于连接( ) DA.松藕合多处理机B.机数可变的多处理机C.机数很多的多处理机D.紧藕合多处理机45.在多处理机上,两个程序段既能顺序串行、交换串行,又能并行,则这两个程序段之间必须是( ) AA.只有数据输出相关B.只有数据反相关C.只有数据相关D.只有源数据相关46.数据驱动方式是指( ) CA.按数据需要驱动操作B.按指令对数据的需要驱动操作C.按数据可用驱动操作D.按数据需要和可用驱动操作47.在数据流计算机中,执行一条指令后形成新的数据令牌的个数是( ) CA.能同时并行传送数据令牌的个数B.一个C.需要该指令结果数据的后继指令的条数D.需要共享该指令结果数据的指令操作部件额个数48.数据流程序的调试十分困难的原因是( ) AA.数据流程序有大量的隐含的并行性B.数据流语言是函数类语言C.数据流程序图难以看懂D.数据流中存在大量的数据相关49.数据驱动方式具有异步性、并行性、函数性和局部性的性质,因此,很适合数据流计算机的结构是( ) BA.共享存储器多处理机结构B.分布式存储器多处理机结构C.流水线结构D.阵列结构计算机系统结构判断题1.系统是否设浮点运算指令,对计算机系统结构是透明的。
计算机组成原理第三章课后题参考答案第三章课后习题参考答案1．有⼀个具有20位地址和32位字长的存储器，问：（1）该存储器能存储多少个字节的信息（2）如果存储器由512K×8位SRAM芯⽚组成，需要多少芯⽚（3）需要多少位地址作芯⽚选择解：（1）∵ 220= 1M，∴该存储器能存储的信息为：1M×32/8=4MB （2）（1024K/512K）×（32/8）= 8（⽚）（3）需要1位地址作为芯⽚选择。
3．⽤16K×8位的DRAM芯⽚组成64K×32位存储器，要求：(1) 画出该存储器的组成逻辑框图。
(2) 设DRAM芯⽚存储体结构为128⾏，每⾏为128×8个存储元。
如单元刷新间隔不超过2ms，存储器读/写周期为µS, CPU在1µS内⾄少要访问⼀次。
