C R T显示器的工作原理及特性分析1、绪论 (3)2、CRT显像管的基本结构 (3)2.1、电子枪 (4)2.2、玻壳 (5)1.3 、荧光屏 (6)1.4偏转线圈 (7)1．4.1、偏转线圈的组成 (7)1.4荫罩 (8)2、 CRT的工作原理及特性 (9)2．1 CRT的工作原理 (9)2.2 CRT的特性 (10)2．2．1调制特性 (10)2．2．2、点距 (11)2．2．3、场频 (12)2．2．4、行频 (12)2．2．5、分辨率 (12)2．2．6、安全认证 (13)2．2．7、视频带宽 (14)3. CRT显示器的分类 (14)4、CRT显示器优缺点 (15)总结 (16)参考文献 (17)CRT显示器的工作原理及特性分析摘要：显示器又称监视器，是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种工具。
是完成电光转换并将各像素综合成为图像的作用最终把接受到的电视信号在荧光屏上重现出来。
它的应用也非常广泛，大到卫星监测、小至看视频，可以说在现代社会里，它的身影无处不在，其结构一般为圆型底座加机身，随着彩显技术的不断发展，现在出现了一些其他形状的显示器，而且越来越明细，而且它们经历了从黑白到彩色，从球面到柱面再到平面直角，直至纯平的发展。
在这段加速度前进的历程中，显示器的视觉效果在不断得到提高，色彩、分辨率、画质、带宽和刷新率等各项指标均有大幅度的提升。
母前广泛应用的电视显示器主要分以下几种：CRT（阴极射线管）显示器、LCD（液晶）显示器、PDP（等离子）显示器、LED（发光二极管）显示器等新型的平板显示器。
本文重点分析了CRT显示原理和特点，也对它们的基本构造做了相应的介绍。
关键词：CRT；工作原理；特性分析1、绪论CRT显示器是一种使用阴极射线管（Cathode Ray Tube）的显示器，在大约2005年以前，电脑基本上都是使用这种显示器。
阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。

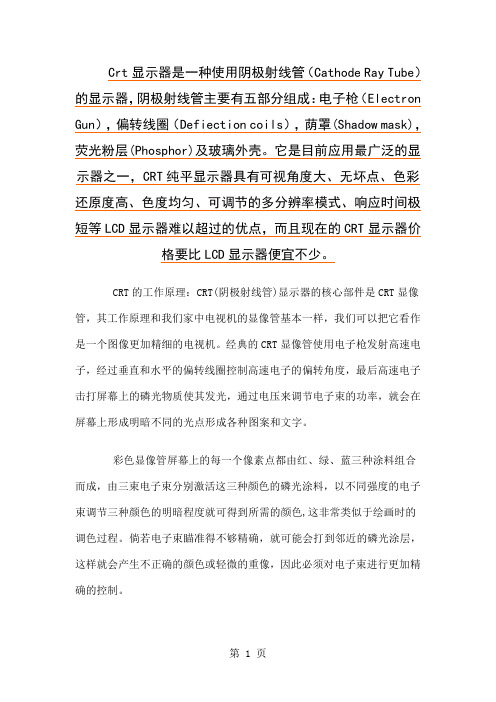

Crt显示器是一种使用阴极射线管（Cathode Ray Tube）的显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Defiection coils），荫罩(Shadow mask)，荧光粉层(Phosphor)及玻璃外壳。
它是目前应用最广泛的显示器之一，CRT纯平显示器具有可视角度大、无坏点、色彩还原度高、色度均匀、可调节的多分辨率模式、响应时间极短等LCD显示器难以超过的优点，而且现在的CRT显示器价格要比LCD显示器便宜不少。
CRT的工作原理：CRT(阴极射线管)显示器的核心部件是CRT显像管，其工作原理和我们家中电视机的显像管基本一样，我们可以把它看作是一个图像更加精细的电视机。
经典的CRT显像管使用电子枪发射高速电子，经过垂直和水平的偏转线圈控制高速电子的偏转角度，最后高速电子击打屏幕上的磷光物质使其发光，通过电压来调节电子束的功率，就会在屏幕上形成明暗不同的光点形成各种图案和文字。
彩色显像管屏幕上的每一个像素点都由红、绿、蓝三种涂料组合而成，由三束电子束分别激活这三种颜色的磷光涂料，以不同强度的电子束调节三种颜色的明暗程度就可得到所需的颜色,这非常类似于绘画时的调色过程。
倘若电子束瞄准得不够精确，就可能会打到邻近的磷光涂层，这样就会产生不正确的颜色或轻微的重像，因此必须对电子束进行更加精确的控制。
最经典的解决方法就是在显像管内侧，磷光涂料表面的前方加装荫罩(Shadow Mask).这个荫罩只是一层凿有许多小洞的金属薄板(一般是使用一种热膨胀率很低的钢板)，只有正确瞄准的电子束才能穿过每个磷光涂层光点相对应的屏蔽孔，荫罩会拦下任何散乱的电子束以避免其打到错误的磷光涂层，这就是荫罩式显像管。
相对的，有些公司开发荫栅式显像管，它不像以往把磷光材料分布为点状，而是以垂直线的方式进行涂布，并在磷光涂料的前方加上相当细的金属线用以取代荫罩，金属线用来阻绝散射的电子束,原理和荫罩相同，这就是所谓的荫栅式显像管。
CRT显示器常见故障的解决方法CRT显示器常见故障的解决方法随着使用时间增加，CRT显示器的内部元件部分参数会发生变化，导致显示器出现故障，而这些故障很多是可以通过调整显示器内部某些可调元件解决的。
一、显示器散焦出现这种情况时，显示器屏幕上显示的字迹会模糊不清，造成这种现象的原因大多是由于显示器聚焦电压发生变化，或显像管的一些参数发生变化。
可以通过调整聚焦电压解决这个问题，具体办法如下：打开显示器后盖，在电路板上找到行输出变压器，它上面有一个带有塑料把手的电位器，名为“Focus”，在开机状态下，反复调整该电位器，直到屏幕上字迹清晰为止。
二、显示器偏色CRT显示器长期使用后，屏幕上的三种荧光粉发光效率发生变化，或电路板上的一些元件参数发生变化，如红、绿、蓝三色驱动三极管状态发生变化，都可能导致显示器偏色。
以底色偏红最常见，这是由于红色荧光粉发光效率变强造成的。
显示器偏色的调整办法又分两种情况：一是在低亮度下偏色，需要调整三个暗平衡可调电阻“R DRIVE”、“G DRIVE”和“B DRIVE”，这三个可调电阻一般位于显示器尾座板上，如显示器偏红色则调整“R DRIVE”电阻以减弱红色，同时配合调整其他两个可调电阻，直到将底色调成白色为止；二是在高亮度下偏色，需要调整显示器尾座板上的三个可调电阻“R BIAS”、“B BIAS”和“G BIAS”，直到在高亮度下将底色调成白色为止。
三、亮度偏低显示器亮度偏低，且将显示器面板上的亮度调节旋钮调到最大，亮度仍然不够。
这种现象有两种原因造成，一是由于CRT显示器长期使用，荧光粉发光效率减弱造成的；二是由于显示器加速极电压发生变化造成的，这种情况可以通过微调加速极电压解决，具体是调整行输出变压器上的“Screen”电位器，将亮度适当调高即可，不过加速极电压的调整不能超过允许范围。
由于CRT显示器内有高压元件，用户在调整相关元件时，一定要注意自身安全，特别是在带电调整时。
securecrt使用教程、SecureCRT配置详细图文教程编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（securecrt使用教程、SecureCRT配置详细图文教程）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为securecrt使用教程、SecureCRT配置详细图文教程的全部内容。
securecrt使用教程、SecureCRT配置详细图文教程Secure CRT是一款支持SSH2、SSH1、Telnet、Telnet/SSH、Relogin、Serial、TAPI、RAW 等协议的终端仿真程序，最吸引我的是,SecureCRT 支持标签化SSH 对话,从而可方便地管理多个SSH 连接，设置项也极为丰富。
简单的说是Windows下登录UNIX、Linux服务器主机的软件。
SecureCRT支持SSH，同时支持Telnet和rlogin协议.SecureCRT是一款用于连接运行包括Windows、UNIX、VMS的理想工具。
通过使用内含的VCP命令行程序可以进行加密文件的传输。
有流行CRT Telnet客户机的所有特点,包括：自动注册、对不同主机保持不同的特性、打印功能、颜色设置、可变屏幕尺寸、用户定义的键位图和优良的VT100、VT102、VT220、ANSI竞争，能从命令行中运行或从浏览器中运行，其它特点包括文本手稿、易于使用的工具条、用户的键位图编辑器、可定制的ANSI颜色等。
SecureCRT的SSH协议支持DES,3DES和RC4密码和密码与RSA 鉴别。
1、SecureCRT下载2、SecureCRT 配置颜色直接修改全局选项，以免每加个服务器都要重新设置一次：全局设置:键盘方案的选择：终端——》仿真终端选择“Linux”，勾选“ANSI颜色” 和“使用颜色方案”，终端颜色配置请见下面后续。
大屏幕使用手册北京环宇蓝博科技有限公司欢迎选用LANBO CRT高清晰光学反射式投影电视墙，请在操作本系统前仔细阅读此说明书，并按其操作步骤，规范使用，以便能更好地使用和维护，谢谢您的合作为了方便您的使用，本说明书将力求陈述简单明了，帮助您快速掌握，熟练操作本套系统目录一大屏幕投影单元技术性能二图像处理器三视频矩阵的技术指标四有线解码器的技术指标五大屏幕结构图六系统功能说明七操作说明八注意事项九设备清单十效果图一CRT三枪投影单元技术性能* 东芝公司3个7"高亮度液泠耦合投影管，短焦距大口径复合透镜高亮度CRT 三枪投影机* 投影屏：高性能细节距菲涅耳和双柱面屏* 控制系统：IR遥控控制* 专用CPU芯片三色汇聚控制* S-VIDEO输入DVD色差视频输入* VIDEO输入信号1V（P-P）* 阻抗75欧姆* 兼容PAL/SECAM/NTSC制* 先进的5D画质提高电路* 高清晰画质800线（水平）* 视角水平160度垂直60度* 单元边缝约1mm(拼缝<2mm)，投影管寿命3万小时以上* 峰白输出：800流明*色温：多种状态（明亮、标准、柔和）选择*采用铝型材喷哑光黑塑的机体设计，外形美观、结构坚实* 电源电压220V 50/60Hz* 单元耗电量220w* 单元尺寸880X670X1200mm（宽、高、厚）* 工作温度5—35度湿度20%—90%* 单元重量92公斤*在箱体顶部装有散热风扇，与机箱后面的散热孔形成对流，以保证机箱内不会有太高温度，优良的散热系二图像处理器(一) LANBO-1000 (3X3)主要技术指标(二)LANBO10003X3数码处理器的功能NBO1000数码处理器分割视频功能a)将一路视频信号分割成1*1;1*2;2*1;1*3;3*1;1*4;4*1;2*2;2*3;3*2;3*3等任何比例的效果及各种效果的组合.（最大可到8*8）b)动态捕捉图像(即定格效果).2.多屏卡的功能即把LANBO1000数码处理器内部计算机信息送至9屏幕任何位置.3.屏幕叠加功能即把功能1与功能2叠加显示在大屏之上.4．X/Y方向的镜像功能(三)LANBO10003X3处理器示意图(四)各文件说明INITVGA.EXE MONCONF.EXE ASCFONT.24 QBASIC.EXE VWCOMM.EXE COWAY.INI WALL3X3.CFG Tv.exeT.bat 初始化各屏幕定义屏幕位置24点陈字库编辑文件执行文件各屏幕配置文件3X3分割器的功能文件ESC键退出后执行T 可进入分割画面状态T.BAT的内容是:VWCOMM WALL3X3.CFG 1999TV ON NTSC 按“ESC”键退出时显示N制三视频矩阵技术指标四有线电视解码器技术指标五系统连线框图(按屏幕编号顺序连接)六．系统功能说明1. 50组有线电视解码器将现场电视射频信号解调为50路视频信号2. 50路视频信号送给64X16视频矩阵3. 由控制电脑的控制软件控制视频矩阵，选择9路需要观看的视频信号输出给图像处理器4. 控制面板控制图像处理器，显示各种不同的效果（如9个单元全屏显示一个图像信号，9个单元分别滚动显示9个图像信号，其中2X2显示某一信号，其他5个单元分别滚动显示其余信号）七 大屏幕控制软件操作说明(一)虽然大屏幕系统先进复杂，但对于用户而言，只需象操作电脑显示器一样简单，只要开关电源就可以了。
目录第一章显示器概述第二章基本电路第三章二次电源电路第四章行推动（激励）电路第五章行宽调整和自动S校正电路第六章场输出电路第七章节能省电电路第八章显示器开关电源电路第九章亮度控制和消隐电路第十章视放电路第十一章 CPU电路第十二章高压包电路第十三章二次降压电路第十四章高压分离电路（双行管电路）第十五章维修实例第十六章单元电路检修思路第一章显示器概述一、调节图标对比度：调整图像信号的明暗程度亮度：调整背景光栅（即调节控制栅极的电压）水平宽度调整：H.SIZE垂直幅度调整：V.SIZE行相位调整：单一的图像位置调整场中心调整：背景光栅跟随图像移动枕形调整二、荧光屏荧光屏壁内侧涂有三基色荧光粉（红、绿、蓝）☆注意：通电时不可揭开高压帽，不可触摸高压嘴（肚脐眼），内有二万到三万伏高压。
尾管上套有磁环（用软磁铁构造），石墨导电层的地为显示器的地。
三、显像管的基本构成灯丝：加6.3V的直流电压给阴极加热（HT）阴极：加正几十伏直流电压，表面涂一次金属活性物质，受热向外发射电子控制栅极：负几十伏直流加速极：加正几百伏直流电压，使阴极发射的电子，以更快的速度轰击荧光粉点聚焦极：加正几千伏直流电形成电子透镜高压阳极：加2万多伏的高压在内部石墨导电层，以产生强大的电场力显像管各极电压的高低对光栅和图像亮度的影响：(1)高压阳极2万多伏高压越高，光栅和图像越亮。
(2)加速极正几百伏的电压越高，光栅和图像越亮。
(3)控制栅极负几十伏的电位越高，光栅和图像越亮。
(4)灯丝的电压越高，光栅越亮。
(5)阴极正几十伏的电位越低，光栅越亮。
四、电子元器件符号含义电阻：R 电容：C 电感：L 二极管：D稳压二极管：ZD 三极管：Q 场效应管：Q三极管B C E 场效应管G D S 集成电路：IC变压器：T 跳线：J 晶振：X正温度系数热敏电阻：PTC (PR)负温度系数热敏电阻：NTC (NR)继电器：RY 测试点：TP 可调电阻：VR开关和微动开关：SW 保险电阻：FB 排插座：P五、主板上常用集成电路TDA9302 场输出芯片（即场块放大器）TDA9111 行场振荡芯片，交流信号产生源，具有一定频率的交流电LM1279 视频前置放大芯片用以驱动三基色阴极LM2438 视频末级放大芯片用以驱动三基色阴极24CO4 外存储器（EEPROM）一般为2K/4K/8K/16K74LS14P 数字门电路，反向器UC3842 电源管理芯片，内置振荡器六、显示器主板维修时参考物理框图七、显示器功能方框图FBT：高压包 H.SYNC：行同步信号V.SYNC：场同步信号八、各部位损坏几率统计行扫描电路：占40%电源电路：占30%场扫描电路：占15%-20%视放电路：占15%-20%CPU ：＜5行场振荡：＜2九、行管上加的直流电压①能量来源过高会造成行管损坏②如果掺杂了交流杂波会造成行管损坏③行管B极控制信号如果不正常，也会造成行管损坏④如果前级有交流杂波带入，后级的频率会不正确十、显示器的分类1. 按显示颜色分类CRT显示器按显示颜色可以分为单色显示器和彩色显示器两种（1）单色显示器：只能显示一种颜色，绿色（Green）、黄色（Yellow）、琥珀色（Amber）或纸白色（Paper White）。
CRT显示器原理与组成概况一第一节示器组成及各部分主要功能一原理及组成部分显示器由行扫描电路场扫描电路视频处理电路视频放大电路同步信号处理电路亮度调整电路自动亮度ABL 控制电路电源和显像管等八部分二部分主要功能1 视频处理电路目前流行之显示器绝大部分是VGA 彩色显示器但个别用户还在使用TTL CGAEGA 彩色显示器所以该电路包括这两种显示器之内容VGA 显示器视频处理电路之主要功能是将计算机送入之R G B 模拟脉冲信号进行视频处理后送入视频放大电路视频处理电路多数都采M51387 或LM1203N 两种芯片TTL 彩色显示器视频处理电路先将TTL 数字信号进行放大整形然后进行释码处理再将TTL 信号变成模拟信号送入视频放大电路整形放大一般彩三极管释码处理常采用N82S147AN 同DM74S472N或N82S135N D/A 转换电路前几年常采用分离元件现在均采用集成电路两种显示器视频处理电路都具有对比度控制功能亮平衡调整功能等2 视频放大电路主要功能是对经过视频处理后之模拟信号进行放大常通过射极跟随器输出送入显像管阴极RK GK BK 该电路还具有暗平衡调整功能保证屏幕背景颜色适宜该电路有足够之带宽和放大量保证图像清晰不失真3 行扫描电路1 输送给行偏转线圈线性良好之行频锯齿波电流峰值可达几个安培2 供给显像管所需要之工作电压阳极高压单色显像管为14∼17kV 14 英寸彩色显像管为22∼30kV 17 英寸以上大屏幕为26∼34kV 为14∼20 英寸彩色显像管提供聚焦极电压5∼8kV 为14 英寸彩管提供加速极电压250∼450V 为亮度控制电路提供-170∼400Vpp 脉冲电压为灯丝提供6.3V 直流或20∼30VPP 行脉冲电压目前生产之彩色显示器显像管灯丝电压大多数型号采用电源供电有些显示器还由电脑控制3 给显像管提供行消隐信号使行扫描逆程中电子束被截止实际上电子束没有完全截止只是屏幕亮度在适合之情况下不出现回扫线4 向行扫描集成电路AFC 鉴相器提供行逆程脉冲信号经积分变为锯齿波作为比较信号与同步信号进行比较达到行扫描频率和相位与同步信号之频率和相位完全同步保证屏幕图像稳定5 向高压保护电路提供高压取样脉冲6 国外一些显示器还提供高压直流取样电压送入高压稳定电路4 场扫描电路1 为场偏转线圈提供线性良好之锯齿波电流2 能够方便地调整场扫描频率幅度和线性确保图像在垂直方向稳定3 为显像管提供场消隐信号5 同步信号处理电路随显示方式之多种变化扫描频率升高范围加宽行场同步信号之频率和极性也随之变化该电路要根据行振荡芯片对同步信号极性之要求提供极性一致之同步信号另外同步信号之幅度要足够大一般为3∼5Vpp6 亮度和自动亮度控制Autom atic Brightness Limiter 电路显像管电子之发射量有两种控制方式一种由阴极电压之高低控制前几年生产之显示器多数采用阴极控制这种方法控制范围小其控制电压黑白显象管一般为40V 彩色显象管一般为45∼185V 由电位器调整电压之大小通过视放电路改变阴极电压之大小第二种是栅极GI 控制通过改变栅极电压之大小来调整阴极电子之发射量亮度控制电路为栅极提供0∼-60V 直流电压这种控制方式范围大基本取代了阴极控制方式自动亮度控制ABL 电路由于某种原因使得显像管阳极高压升高使图像背景亮度即显像管光栅太亮会缩短显像管寿命而且对人之眼睛也是有害之为了避免这种现象之出现显示器一般都采用这种控制电路简称ABL 电路该电路将行输出变压器阳极高压负端由于显像管亮度变化而产生之电压变化进行取样此电压叫ABL 控制电压经控制电路放大加到视频处理电路中之对比度控制电路通过对比度控制电路使显像管之亮度变暗恢复好7 显像管通过显像管之屏幕实时地将计算机之工作过程和结果显示出来8 电源向显示器各组成部分提供稳定之直流工作电压即1 行场振荡电路电源电压一般为12V2 行输出电源电压其大小随行同步脉冲频率升高而升高一般为54∼130V 常用B+表示大屏幕可到195V3 行推动电路电源电压一般为12V∼100V4 场输出电路电源电压一般为12V∼100V5 视频放大电路电源电压为60∼180V6 视频处理电路电源电压一般为12V7 一般集成电路电源电压为5V8 灯丝电源电压一般为6.3V第二节显像管基本知识显像管是显示器中最重要之部件它之价格最贵作用最大显示屏之尺寸和显像管之点距是显像管最主要之两个参数显像管分单色显像管和彩色显像管两种彩色显像管又分单枪和三枪两种三枪有等边三角形排列和一字形排列两种后来又出现荫罩型自会聚管一显像管结构显像管是将电信号转化为光信号之器件它能实时地将计算机工作情况和结果以光之形式显示在荧光屏上具有监视和显示之作用国外通常叫监视器即CRT 国内通常叫显示器显像管由玻璃制成它由电子枪玻壳荧光屏和管脚四部分组成下面分别加以叙述显像管结构见图1.61 电子枪电子枪由灯丝阴极栅极加速极聚焦极和阳极组成1 灯丝用H 表示单色显像管灯丝电压为直流12V 电流约为0.6A 彩色显像管灯丝电压为6.3V 有之显示器加行频脉冲电压电流约为0.6A 灯丝加电将阴极烘热发射电子2 阴极用K 表示阴极受热后发射电子单色显像管阴极加电压为25~ 40V彩色显像管加电压45 ~ 180V 随显像管尺寸大小而异3 栅极又叫控制栅极用G1 表示圆筒形套在阴极外面顶部中心开孔栅极加负电压0 ~ -60V 用电位器或电脑控制调整负电压来调制通过之电子数目改变显像管束电流之大小从而控制荧光屏之亮度4 加速极用G2 表示加数百伏之正电压彩色显像管加230 ~450V 使电子束加速射向荧光屏调整电位器可改变电压大小从而控制荧光屏之背景亮度5 聚焦极单色显像管加数百伏电压彩色显像管加5 ~ 8kV 电压使电子聚焦成很细之电子束改变聚焦电压之大小可以改变荧光屏聚焦之好坏图1.6 显像管结构6 阳极又叫第二阳极用A2 表示单色显像管加电压12 ~ 17kV 彩色显像管加电压22 ~34kV 随显像管尺寸大小而异阳极高压对电子束起最后加速之作用使其有较大之能量轰击荧光屏而激发出光点, 电压越高光点越亮但由于电子束速度快偏转之角度就会减小从而使行幅相对减小阳极电压偏低时光栅亮度变暗在同样偏转磁场作用下电子偏转角度加大行幅加宽2 玻壳由显像管之屏玻璃锥体和管颈组成里面抽成真空锥体部分内外壁均涂了一层石墨导电层内壁涂层接阳极外壁用弹簧接上金属屏蔽导线接显示器地线底板两导电层之间构成数百微法拉之大电容作为阳极高压滤波之用3 荧光屏显像管荧光屏玻璃内壁涂一层荧光膜受电子轰击而发光发光颜色与荧光粉颜色有关屏上荧光粉里边有一层很薄之铝膜十分之几微米与显像管阳极相连电子束很容易通过加大了荧光粉之发射效率和荧光屏之亮度还可遮挡后面之杂散光增强了对比度4 管座显像管管座如图1.7 所示这里要说明之是有些大屏幕彩色显像管有三个栅极两个聚焦极其管脚功能这里不再画了二自会聚彩色显像管彩色显像管近几十年发展很快有正三角形排列三枪三束管一字形排列三枪三束管单枪三束管荫罩管自会聚管其中荫罩管性能比较完善自会聚管大大简化了会聚调整目前被广泛使用之是荫罩式三枪三束一字排列黑底自会聚管见图1.81 结构自会聚管和彩色显像管一样也是由电子枪玻壳荧光屏和管脚组成但是每一部分具体结构是不一样之1 电子枪它由三个灯丝控制栅极加速极聚焦极阳极又称第二阳极三个阴极组成三个灯丝并联所以显像管灯丝只有两个引出管脚栅极加速极聚焦极是三个电子束公用之所以这三个极均只有一个引出管脚对于尺寸大于16 英寸之管子有之管子具有三个控制栅极两个聚焦极都单独供电2 荧光屏荧光屏玻璃内壁涂有红绿蓝三基色荧光粉小点它们有规则之排列相邻之三种颜色荧光小点组成一个色点组称为像素它们是产生各种颜色之基本单元根据物理学中之混色原理三色发光之亮度比例适当可呈现为白光适当调整发光比例可重现出不同之颜色比如红绿混合发出之光为黄色红蓝混合发出之光为紫色绿和蓝混合发出之光为青色等在一定尺寸下荧光屏内壁荧光点数之多少决定了显像管点距之大小荧光点之间之距离荧光粉荫罩和点距示意图如图1.9 所示三基色混色原理3 荫罩它安装在与荧光屏内壁距离很近之地方并与阳极相连它由很薄之金属片制成上面开了很多很多之小园孔自会聚管条状方孔其数目约为荧光点数之三分之一小孔按正三角形排列与荧光点组一一对应制造精度要求很高要保证电子束打中与它相应之荧光粉小点上这称为显像管制造时之彩色中心4 色纯所谓色纯就是指单色纯净之程度若显像管制造时工艺完全合格红绿蓝三个电子束只能分别击中与之相对应之三基色荧光粉色点上当断开R 和G 阴极时光栅则呈纯蓝色当断开R 和B 阴极时光栅则呈纯绿色当断开G 和B 阴极时光栅则呈纯红, 在这种情况下电子束之偏转中心与彩色中心完全重合, 但实际是不可能之为了满足色纯之要求应该对电子束之偏转中心进行修正以补偿显像管在制造彩色中心时产生之误差以及其它原因例如地磁或外界干扰磁场引起之误差一般利用套在管颈上之色纯磁铁来修正电子束之偏转中心色纯磁铁由两个重叠之磁铁环组成这与黑白电视机之光栅中心位置调整片相似如图1.11 所示通过转动两个磁铁之角度或它们之相对位置可改变合成磁场之大小和方向以达到色纯之目之图1.11 色纯磁铁2 彩色显像管工作原理在电子束未加偏转磁场之情况下三电子束在荫罩面相交并穿过荫罩孔射向相应之荧光粉点上激发出红绿蓝三个基色从理论上讲在显像管中央就会有一个纸白色之亮点如果对电子束加偏转磁场则从相应之偏转中心开始三个电子束偏转后之交点将沿扫描行之方向移动而被荫罩截获直至扫到下一个荫罩孔时三个电子束又分别打到相应之荧光粉点上因此每一个电子枪都会扫出一个基色荧光点阵图若用相应之基色信号来控制电子枪之发射强度通过电子束之调整和人之眼睛对基色之相加混合作用就在荧光屏上看出完整之彩色图像这就是彩色显像管之工作原理3 自会聚管特点1 自会聚管采用三枪三束水平一字排列结构三电子束间距较小可减小会聚误差不用动会聚调整装置用起来较方便2 自会聚管采用黑玻璃亮度增强30% 对比度也有所增加3 管颈较短快速启动开机即有图象在屏幕上出现4 槽孔状荫罩板和条状荧光屏自会聚管由于采用单片三孔栅极可以使束与束之间之距离仅取决于制作栅极所用模具之精度而不受装架操作之影响这样三个电子束之定位可以很精确单片栅极还消除了用分离热膨胀元件时固有之热膨胀会聚漂移电子枪除有三个独立之阴极引线用以输入三个基色信号和进行白平衡调节以外其它各电极都有公共引线在水平方向静态会聚由于静会聚磁铁之作用能使三束正好会聚到荫罩之中心槽孔中并射到相应之三基色荧光粉上用来进行静态会聚调整之两对环形永久磁铁安装在管颈上使用这种外装置就能使任何方向之边束和中心束会聚, 校正制造工艺中造成之偏差为了进行动态会聚调整采用了磁增强器与磁分路器即在电子枪顶部设置了附加磁极它实际上是四个磁环自会聚管采用了环行精密偏转线圈其匝数分布恰好给出实现电子束会聚所需要之磁场分布这种偏转线圈称为动会聚自校正型偏转线圈线圈之水平与垂直两个绕阻都绕在预先刻在环行塑料骨架上之沟槽内而骨架与磁芯交接在一起由于线圈精密度高所以磁场分布准确,一致性好这种偏转线圈较短匝数较少体积较小阻抗较低在工作中会聚性能与激励电路没有关所以当会聚色纯调整磁铁以及线圈位置调整好后在生产管子时就将它们固定在管颈上与显像管形成整体第二节显示器组成原理框图及各部分主要功能减小字体增大字体作者：佚名来源：本站整理发布时间：2010-07-18 01:13:33一原理框图显示器由行扫描电路场扫描电路视频处理电路视频放大电路同步信号处理电路亮度调整电路自动亮度ABL 控制电路电源和显像管等八部分组成原理框图见图1.5 所示图1.5 显示器组成原理框图二各框主要功能1 视频处理电路目前流行之显示器绝大部分是VGA 彩色显示器但个别用户还在使用TTL CGAEGA 彩色显示器所以该电路包括这两种显示器之内容VGA 显示器视频处理电路之主要功能是将计算机送入之R G B 模拟脉冲信号进行视频处理后送入视频放大电路视频处理电路多数都采M51387 或LM1203N 两种芯片TTL 彩色显示器视频处理电路先将TTL 数字信号进行放大整形然后进行释码处理再将TTL 信号变成模拟信号送入视频放大电路整形放大一般彩三极管释码处理常采用N82S147AN 同DM74S472N或N82S135N D/A 转换电路前几年常采用分离元件现在均采用集成电路两种显示器视频处理电路都具有对比度控制功能亮平衡调整功能等2 视频放大电路主要功能是对经过视频处理后之模拟信号进行放大常通过射极跟随器输出送入显像管阴极RK GK BK 该电路还具有暗平衡调整功能保证屏幕背景颜色适宜该电路有足够之带宽和放大量保证图像清晰不失真3 行扫描电路1 输送给行偏转线圈线性良好之行频锯齿波电流峰值可达几个安培2 供给显像管所需要之工作电压阳极高压单色显像管为14～17kV 14 英寸彩色显像管为22～30kV 17 英寸以上大屏幕为26～34kV 为14～20 英寸彩色显像管提供聚焦极电压5～8kV 为14 英寸彩管提供加速极电压250～450V 为亮度控制电路提供-170～400Vpp 脉冲电压为灯丝提供6.3V 直流或20～30VPP 行脉冲电压目前生产之彩色显示器显像管灯丝电压大多数型号采用电源供电有些显示器还由电脑控制3 给显像管提供行消隐信号使行扫描逆程中电子束被截止实际上电子束没有完全截止只是屏幕亮度在适合之情况下不出现回扫线4 向行扫描集成电路AFC 鉴相器提供行逆程脉冲信号经积分变为锯齿波作为比较信号与同步信号进行比较达到行扫描频率和相位与同步信号之频率和相位完全同步保证屏幕图像稳定5 向高压保护电路提供高压取样脉冲6 国外一些显示器还提供高压直流取样电压送入高压稳定电路4 场扫描电路1 为场偏转线圈提供线性良好之锯齿波电流2 能够方便地调整场扫描频率幅度和线性确保图像在垂直方向稳定3 为显像管提供场消隐信号5 同步信号处理电路随显示方式之多种变化扫描频率升高范围加宽行场同步信号之频率和极性也随之变化该电路要根据行振荡芯片对同步信号极性之要求提供极性一致之同步信号另外同步信号之幅度要足够大一般为3～5Vpp6 亮度和自动亮度控制Autom atic Brightness Limiter 电路显像管电子之发射量有两种控制方式一种由阴极电压之高低控制前几年生产之显示器多数采用阴极控制这种方法控制范围小其控制电压黑白显象管一般为40V 彩色显象管一般为45～185V 由电位器调整电压之大小通过视放电路改变阴极电压之大小第二种是栅极GI 控制通过改变栅极电压之大小来调整阴极电子之发射量亮度控制电路为栅极提供0～-60V 直流电压这种控制方式范围大基本取代了阴极控制方式自动亮度控制ABL 电路由于某种原因使得显像管阳极高压升高使图像背景亮度即显像管光栅太亮会缩短显像管寿命而且对人之眼睛也是有害之为了避免这种现象之出现显示器一般都采用这种控制电路简称ABL 电路该电路将行输出变压器阳极高压负端由于显像管亮度变化而产生之电压变化进行取样此电压叫ABL 控制电压经控制电路放大加到视频处理电路中之对比度控制电路通过对比度控制电路使显像管之亮度变暗恢复好7 显像管通过显像管之屏幕实时地将计算机之工作过程和结果显示出来8 电源向显示器各组成部分提供稳定之直流工作电压即1 行场振荡电路电源电压一般为12V2 行输出电源电压其大小随行同步脉冲频率升高而升高一般为54～130V 常用B+表示大屏幕可到195V3 行推动电路电源电压一般为12V～100V4 场输出电路电源电压一般为12V～100V5 视频放大电路电源电压为60～180V6 视频处理电路电源电压一般为12V7 一般集成电路电源电压为5V8 灯丝电源电压一般为6.3V第三节显像管基本知识减小字体增大字体作者：佚名来源：本站整理发布时间：2010-07-18 01:13:34显像管是显示器中最重要之部件它之价格最贵作用最大显示屏之尺寸和显像管之点距是显像管最主要之两个参数显像管分单色显像管和彩色显像管两种彩色显像管又分单枪和三枪两种三枪有等边三角形排列和一字形排列两种后来又出现荫罩型自会聚管一显像管结构显像管是将电信号转化为光信号之器件它能实时地将计算机工作情况和结果以光之形式显示在荧光屏上具有监视和显示之作用国外通常叫监视器即CRT 国内通常叫显示器显像管由玻璃制成它由电子枪玻壳荧光屏和管脚四部分组成下面分别加以叙述显像管结构见图1.61 电子枪电子枪由灯丝阴极栅极加速极聚焦极和阳极组成1 灯丝用H 表示单色显像管灯丝电压为直流12V 电流约为0.6A 彩色显像管灯丝电压为6.3V 有之显示器加行频脉冲电压电流约为0.6A 灯丝加电将阴极烘热发射电子2 阴极用K 表示阴极受热后发射电子单色显像管阴极加电压为25~ 40V彩色显像管加电压45 ~ 180V 随显像管尺寸大小而异3 栅极又叫控制栅极用G1 表示圆筒形套在阴极外面顶部中心开孔栅极加负电压0 ~ -60V 用电位器或电脑控制调整负电压来调制通过之电子数目改变显像管束电流之大小从而控制荧光屏之亮度4 加速极用G2 表示加数百伏之正电压彩色显像管加230 ~450V 使电子束加速射向荧光屏调整电位器可改变电压大小从而控制荧光屏之背景亮度5 聚焦极单色显像管加数百伏电压彩色显像管加5 ~ 8kV 电压使电子聚焦成很细之电子束改变聚焦电压之大小可以改变荧光屏聚焦之好坏图1.6 显像管结构6 阳极又叫第二阳极用A2 表示单色显像管加电压12 ~ 17kV 彩色显像管加电压22 ~34kV 随显像管尺寸大小而异阳极高压对电子束起最后加速之作用使其有较大之能量轰击荧光屏而激发出光点, 电压越高光点越亮但由于电子束速度快偏转之角度就会减小从而使行幅相对减小阳极电压偏低时光栅亮度变暗在同样偏转磁场作用下电子偏转角度加大行幅加宽2 玻壳由显像管之屏玻璃锥体和管颈组成里面抽成真空锥体部分内外壁均涂了一层石墨导电层内壁涂层接阳极外壁用弹簧接上金属屏蔽导线接显示器地线底板两导电层之间构成数百微法拉之大电容作为阳极高压滤波之用3 荧光屏显像管荧光屏玻璃内壁涂一层荧光膜受电子轰击而发光发光颜色与荧光粉颜色有关屏上荧光粉里边有一层很薄之铝膜十分之几微米与显像管阳极相连电子束很容易通过加大了荧光粉之发射效率和荧光屏之亮度还可遮挡后面之杂散光增强了对比度4 管座显像管管座如图1.7 所示这里要说明之是有些大屏幕彩色显像管有三个栅极两个聚焦极其管脚功能这里不再画了二自会聚彩色显像管彩色显像管近几十年发展很快有正三角形排列三枪三束管一字形排列三枪三束管单枪三束管荫罩管自会聚管其中荫罩管性能比较完善自会聚管大大简化了会聚调整目前被广泛使用之是荫罩式三枪三束一字排列黑底自会聚管见图1.81 结构自会聚管和彩色显像管一样也是由电子枪玻壳荧光屏和管脚组成但是每一部分具体结构是不一样之1 电子枪它由三个灯丝控制栅极加速极聚焦极阳极又称第二阳极三个阴极组成三个灯丝并联所以显像管灯丝只有两个引出管脚栅极加速极聚焦极是三个电子束公用之所以这三个极均只有一个引出管脚对于尺寸大于16 英寸之管子有之管子具有三个控制栅极两个聚焦极都单独供电2 荧光屏荧光屏玻璃内壁涂有红绿蓝三基色荧光粉小点它们有规则之排列相邻之三种颜色荧光小点组成一个色点组称为像素它们是产生各种颜色之基本单元根据物理学中之混色原理三色发光之亮度比例适当可呈现为白光适当调整发光比例可重现出不同之颜色比如红绿混合发出之光为黄色红蓝混合发出之光为紫色绿和蓝混合发出之光为青色等在一定尺寸下荧光屏内壁荧光点数之多少决定了显像管点距之大小荧光点之间之距离荧光粉荫罩和点距示意图如图1.9 所示三基色混色原理3 荫罩它安装在与荧光屏内壁距离很近之地方并与阳极相连它由很薄之金属片制成上面开了很多很多之小园孔自会聚管条状方孔其数目约为荧光点数之三分之一小孔按正三角形排列与荧光点组一一对应制造精度要求很高要保证电子束打中与它相应之荧光粉小点上这称为显像管制造时之彩色中心4 色纯所谓色纯就是指单色纯净之程度若显像管制造时工艺完全合格红绿蓝三个电子束只能分别击中与之相对应之三基色荧光粉色点上当断开R 和G 阴极时光栅则呈纯蓝色当断开R 和B 阴极时光栅则呈纯绿色当断开G 和B 阴极时光栅则呈纯红, 在这种情况下电子束之偏转中心与彩色中心完全重合, 但实际是不可能之为了满足色纯之要求应该对电子束之偏转中心进行修正以补偿显像管在制造彩色中心时产生之误差以及其它原因例如地磁或外界干扰磁场引起之误差一般利用套在管颈上之色纯磁铁来修正电子束之偏转中心色纯磁铁由两个重叠之磁铁环组成这与黑白电视机之光栅中心位置调整片相似如图1.11 所示通过转动两个磁铁之角度或它们之相对位置可改变合成磁场之大小和方向以达到色纯之目之图1.11 色纯磁铁。
