4.2电流的测量

科学初二上浙教版4[课前预习]1.如何测量电路中的电流大小？2.电流表如何接线，读数的时候要注意什么？[教学目标]一、知识目标：1、明白电流是如何样形成的2、明白电流的单位及单位换算3、使学生明白电流表的用途和符号4、记住并明白得电流表的使用规则二、技能目标：通过学生实验培养学生使用电学仪器的技能和良好适应。

三、情感目标：通过对安培的简介，培养和教育学生刻苦用心的学习精神。

[教学重难点]重点：电流概念的建立、电流表的使用方法。

难点：电流表的使用方法，包括实物接线和读数。

[教学安排]1课时[教具] 学生器材：每组电池一节，小灯泡二个，电键一个，导线若干[教学过程]一、电流的产生新课导入：设问：我们在进行连接小电灯的实验时，发觉合上开关后，小电灯就会发光，这是什么缘故呢？生：电路中产生了电流。

追问：那电流是如何产生的？——视频展现（导体中的电荷）结论：电荷的定向移动产生了电流，方向与电子移动方向相反。

概念引出：电流—电流强度符号:I单位：主单位:安培 简称:安 符号: A常用单位：毫安（mA ） 微安（μA ）换算：讲述：安培的故事——培养刻苦的学习精神。

二、电流表看个认真：观看电流表说一说：你发觉了什么？电流表的【外观结构】刻度：指针：符号：A调零螺旋：“负”接线柱：“正”接线柱：两个接口记一记：认真观看你桌子上的电流表刻度，把大小量程、一大格、一小格的电流值填入表中。

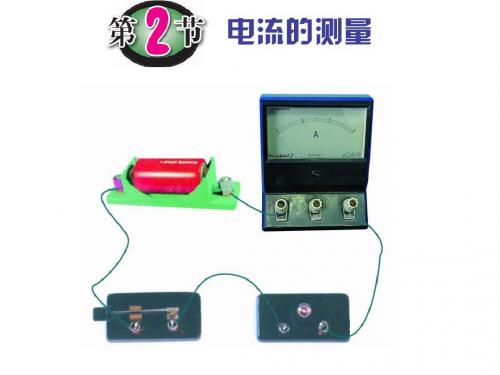

量程（A)一大格（A) 一小格 (A)大量程小量程测一测：试按图所示连接导线，测出通过小灯泡的电流。

再加一节电池，观看灯的亮度变化，测出电流大小。

（以小组为单位进行测量）注意事项：1.正确选择量程，试触法2.电流表串联在被测电路中3.使电流从电流表的“+”接线柱流进, “－”接线柱流出。

4.绝对不承诺不通过用电器而把电流表直截了当连到电源两极.摸索：假如违反以上注意事项，结果会如何样？课外拓展——电流的应用：测谎仪[课堂小结]写一写：请设计一份关于电流表的说明书，说明书内容要求有【产品名称】【生产日期】【产地】【产品用途】【外观结构】【使用方法】【注意事项】[板书设计]第二节电流的测量1、电流强度来表示电路中的电流的大小，并用字母I来表示。

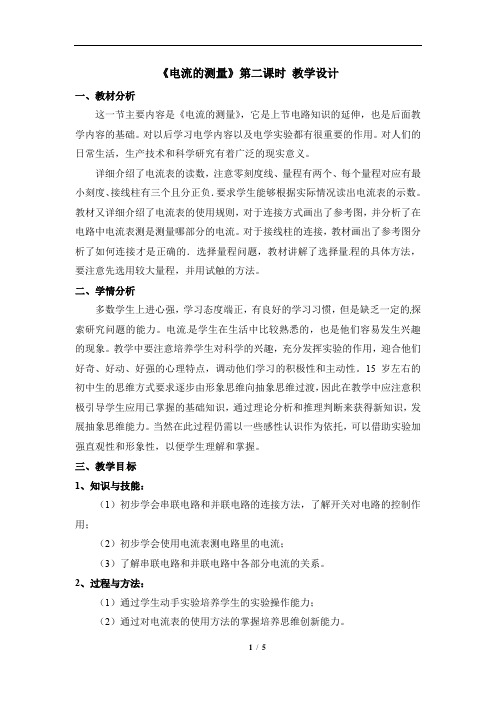

《电流的测量》第二课时教学设计一、教材分析这一节主要内容是《电流的测量》，它是上节电路知识的延伸，也是后面教学内容的基础。

对以后学习电学内容以及电学实验都有很重要的作用。

对人们的日常生活，生产技术和科学研究有着广泛的现实意义。

详细介绍了电流表的读数，注意零刻度线、量程有两个、每个量程对应有最小刻度、接线柱有三个且分正负．要求学生能够根据实际情况读出电流表的示数。

教材又详细介绍了电流表的使用规则，对于连接方式画出了参考图，并分析了在电路中电流表测是测量哪部分的电流。

对于接线柱的连接，教材画出了参考图分析了如何连接才是正确的．选择量程问题，教材讲解了选择量程的具体方法，要注意先选用较大量程，并用试触的方法。

二、学情分析多数学生上进心强，学习态度端正，有良好的学习习惯，但是缺乏一定的探索研究问题的能力。

电流是学生在生活中比较熟悉的，也是他们容易发生兴趣的现象。

教学中要注意培养学生对科学的兴趣，充分发挥实验的作用，迎合他们好奇、好动、好强的心理特点，调动他们学习的积极性和主动性。

15岁左右的初中生的思维方式要求逐步由形象思维向抽象思维过渡，因此在教学中应注意积极引导学生应用已掌握的基础知识，通过理论分析和推理判断来获得新知识，发展抽象思维能力。

当然在此过程仍需以一些感性认识作为依托，可以借助实验加强直观性和形象性，以便学生理解和掌握。

三、教学目标1、知识与技能：（1）初步学会串联电路和并联电路的连接方法，了解开关对电路的控制作用；（2）初步学会使用电流表测电路里的电流；（3）了解串联电路和并联电路中各部分电流的关系。

2、过程与方法：（1）通过学生动手实验培养学生的实验操作能力；（2）通过对电流表的使用方法的掌握培养思维创新能力。

3、情感、态度与价值观：（1）通过观察、探究体验，使同学们产生对科学的求知欲，乐于探索自然现象和日常生活中的物理学道理；（2）通过对实验数据处理，使同学们养成事实求是、尊重事实的科学态度。

直流标准电能表检定规程1 范围本规程适用于直流标准电能表(以下简称标准电能表)首次检定、后续检定。

2 引用文件本规程引用下列文件：JJG 842-2017 电子式直流电能表检定规程JJG 1085-2013标准电能表GB/T 33708-2017静止式直流电能表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。

3 概述标准电能表是一种测量直流电能量的仪表。

通常被设计并工作在一个受控的实验室环境中以获得最高准确度和稳定度。

标准电能表一般由电压输入模块、电流输入模块、乘法器模块、数字信号处理单元、误差处理模块以及显示模块组成。

标准电能表可独立使用，也可作为电能表检定装置的主标准器使用。

标准电能表的电流输入方式可以是电流直接输入，也可以是电压小信号输入，或者是两者都兼备。

4 计量性能要求4.1电压测量误差电压测量误差是指在参比条件下，标准电能表输入电压的测量误差，由试验确定并用相对误差表示。

各等级标准电能表的电压测量误差不应超过表1的规定。

4.2电流测量误差电流测量误差是指在参比条件下，标准电能表输入电流的测量误差，由试验确定并用相对误差表示。

各等级标准电能表的电流测量误差不应超过表2的规定。

当标准电能表兼具电流直接接入式、电压输入型电流间接接入式时，需分别对这两个测试端进行测量。

4.3电能基本误差4.3.1电能基本误差以相对误差的百分数表示。

在参比条件下，标准电能表的基本误差极限值（简称基本误差限）不得超过表3和表4的规定。

表1 电压测量的最大允许误差（%）表2 电流测量的最大允许误差（%）4.3.2在检定周期内标准电能表基本误差改变量的绝对值不得超过基本误差限的绝对值。

4.3.3标准电能表在24 h内的基本误差改变量的绝对值不得超过基本误差限绝对值的 1/5。

4.3.4从预热时间结束算起，标准电能表连续工作8 h，基本误差不得超过基本误差限，且基本误差改变量的绝对值不得超过表5的规定。

IEC/EN60335-1主要测试项介绍~~~家电产品IEC/EN60335-1主要测试项介绍测试项目：标签的擦拭测试依据标准: EN 60335-1:2002, 第7.14条使用仪器设备: 汽油、水、布测试条件:测试步骤:4.1将布蘸取水在标签上擦拭15sec。

4.2然后蘸取汽油擦拭15 sec。

4.3标签上的字不应被擦掉, 字迹要仍然清晰可见,并且标签纸不能出现卷边或破损。

其它应注意事项:测试中用到的汽油的密度约为0.66Kg/l, 沸点约为65℃,汽化温度约为69℃.测试项目：可接触性测试1. 依据标准: EN60335-1:2002, 第8条 .2. 使用仪器设备: 测试指、测试针、测试探头3. 测试条件:4. 测试步骤:4.1 用符合IEC61032 Test probe B的测试指, 探测外部所有的开孔,不施力或最大施20N的力,测试指不可以碰到带电体。

4.2 用符合IEC61032 Test Probe 13的测试针,不加力去探测O类,II类和II类结构的开孔,测试针不可以碰到带电体。

4.3 用符合IEC61032的T est Probe 41的测试探头,不加力去探测可视加热管的带电部分,不可以碰到这部分,而且也不可以碰到加热管的支撑物。

5. 其它应注意事项:测试项目: 马达类产品的启动测试1. 依据标准: EN60335-1:2002, 第9条2. 使用仪器设备:3. 测试条件:4. 测试步骤:其它应注意事项: 这项测试根据EN60335-2 部分具体决定测试项目: 输入测试1. 依据标准: EN 60335-1:2002, 第10条2. 使用仪器设备: 功率计3. 测试条件: 工作环境温度下4. 测试步骤:4.1 输入额定电压, 正常工作, 待功率稳定之后. 测量输入功率之间的偏差,参照表1 .4.2 测量输入电流所测得的电流之间的偏差参照表2 .5. 其它应注意事项:表1:表2:加热型产品, 马达驱动型产品和复合型产品的分类方法EN60335-1:2002 第3.5.6, 3.5.7 和3.5.8 测项目: 温升测试试1. 依据标准: EN60335-1:2002 , 第11条 .2. 使用仪器设备: 功率计, 温度记录仪,高压仪3. 测试条件:3.1 手持式产品: 放置在正常使用的位置 .3.2 固定安装的产品: 根据说明书和安装手册安装.3.3 电热类和混合型产品, 按要求置于测试中.3.4 马达类产品按正常使用时安置.3.5 电热类产品按1.15倍的额定功率输入 .3.6 马达类产品和复合型产品按1.06倍到0.94倍的额定电压输入选最不利的输入电压 .4. 测试步骤:4.1 选取要测量的点, 并粘好热电偶. 线圈的温度用电阻法测量.4.2 将温度记录仪按使用情况设定好.4.3 将待测产品按要求放置.4.3 通电, 调整输入至要求值 .4.4 开始测量 .4.5 测量过程中, 温度不能超过表3中所允许的值 .4.6 测试结束, 打高压具体的高压值由第13条定.5. 其它应注意事项:5.1 热电偶所在点尽量避开带电体, 尤其是高压部分若实在没办法避开, 则应先用胶绝缘, 再粘热偶.5.2 标准中的温度差极限值是基于25℃环境温度. 如测试时环境温度不是25℃, 应将测得值换算到25℃环境温度测试项目: 工作温度下的漏电流和电气强度测试1. 依据标准: EN60335-1:2002 , 第13条 .2. 使用仪器设备: 高压仪, 漏电流表, 功率计,隔离变压器3. 测试步骤:3.1 针对电热类产品, 输入1.15倍的额定电压.3.2 马达类产品和复合型产品, 输入1.06倍的额定电压.3.3 等被测物进入热平衡状态后, 用漏电流表和指定测量回路开始进行测量, 测量回路的要求见标准的Figure 1, Figure 2或Figure 3 , Figure 4首先将开关到Power OFF 状态, 切换不同极性, 测得两个数据,然后将开关ON, 切换不同极性, 测得两个数据 .3.4 测得的数据应小于下表1中的极限值, 电气强度测试步骤:3.4.1 对于单相供电设备, 先按照标准中的Figure 5连接测试回路马达驱动型产品和三相供电产品直接在断电情况下测试3.4.2 打开高压测试仪, 进行自校: 将12KΩ的电阻连接到高压仪的输出两端, 崩溃电流值设定在100mA, 当电压调至1000V时, 高压仪应显示绝缘崩溃.3.4.3 依照下表2中的值调节高压输出值, 保持1分钟3.4.4 被测物的绝缘不能显示崩溃.表1:表2:测试项目: 溢水测试1. 依据标准: EN60335-1:2002 , 第15.2 条 .2. 使用仪器设备: 盐水, 漏电流表, 高压仪 .3. 测试条件: 将可拆除部件拆除 .4. 测试步骤:4.1 将容器装满1%的盐水, 准备体积为被测物容器体积的15% 的盐水或0.25升( 取较大值的) 往容器上泼1分钟.4.2 泼水后作第16.3条的高压测试4.3 检查样品内部有无进水, 水迹不能使得爬电距离和电气间隙减小到标准允许值.5. 其它应注意事项:采用Type X型电源线的产品在测试前应安装允许的最轻的和最小截面积的电源线测试项目：防潮测试1. 依据标准: EN60335-1 :2002, 第15.3 条 .2. 使用仪器设备: 恒温恒湿箱, 漏电流表, 高压仪.3. 测试条件:4. 测试步骤:4.1 将被测物放置在25~30℃的环境中至少4小时4.2 将被测物放进恒温恒湿箱,恒温恒湿箱的温度设定在93%±2%,25℃.4.3放置48小时后, 进行第16条的打高压和漏电流测试.5. 其它应注意事项:测试项目：漏电流和电气强度测试1.依据标准: EN60335-1:2002 , 第16 条 .2.使用仪器设备: 高压仪, 漏电流表3226, 功率计3.测试条件: 被测物不通电工作4.漏电流测试步骤:4.1 在带电体和可触金属之间施加交流电压, 对于单相供电产品, 此电压值为1.06倍的额定电压值; 对于三相供电产品, 此电压值为1.06倍的额定电压值/√34.2 加电压5内读取漏电流值.所测漏电流值不应超过下表1中的值.电气强度测试步骤:4.2.1漏电流测试后立即进行此项测试4.2.2 打开高压测试仪, 进行自校: 将12KΩ的电阻连接到高压仪的输出两端, 崩溃电流值设定在100mA, 当电压调至1000V时, 高压仪应显示绝缘崩溃.4.2.3依照下表2中的值调节高压输出值, 保持1分钟4.2.4被测物的绝缘不能显示崩溃.表1:表2:测试项目：相关电路和变压器的过载保护测试1. 依据标准: EN60335-1 : 2002, 第17 条 .2. 使用仪器设备: 功率计, 温度记录仪高压仪3. 测试条件: 由变压器供电的回路 .4. 测试步骤:4.1 将正常使用中有可能过载或短路的地方加上载或短路 . 4.2 输入1.06倍或0.94倍的额定电压, 选择不利的电压.测试过程中线圈的温度不能超过下表中的极限值; 安全低电压回路中的导体的绝缘处的温升不能超过正常温度表格Table 3中的15度.5. 其它应注意事项:满足IEC61558-1第15.5 的变压器不需要符合此温度限制最大线圈温度表:测试项目：耐力测试1. 依据标准: EN60335-1:2002 , 第18 条 .2. 使用仪器设备:3. 测试条件:4. 测试步骤:其它应注意事项: 这项测试根据需要由第二部分EN60335-2决定测试项目：异常测试之一1. 依据标准: EN60335-1 :2002, 第19.2 条 .2. 使用仪器设备: 功率计, 温度记录仪, 高压仪3. 测试条件: 此测试只适用于有加热组件的产品4. 测试步骤:4.1 选取要测量的点, 并粘好热电偶.一般需要测量: 产品支撑面, 靠近产品的测试角, 电源线的绝缘, 除塑料材料的附加绝缘或者加强绝缘等4.2 将温度记录仪按使用情况设定好.4.3 将待测产品按要求放置.4.4 通电, 调整输入电压到0.85倍额定输入功率4.5 开始测量 .4.6 测量过程中, 温度不能超过下表所允许的值 .4.7 测试结束, 打高压.具体的高压值参考第13条的电气强度测试.5. 其它应注意事项:异常条件下的最大温升极限值表:测试项目：异常测试之二1. 依据标准: EN60335-1:2002, 第19.3 条 .2. 使用仪器设备: 功率计、温度记录仪、高压仪3. 测试条件: 此测试只适用于有加热组件的产品4. 测试步骤:4.1 选取要测量的点, 并粘好热电偶.一般需要测量: 产品支撑面, 靠近产品的测试角, 电源线的绝缘, 除塑料材料的附加绝缘或者加强绝缘等4.2 将温度记录仪按使用情况设定好.4.3 将待测产品按要求放置.4.4 通电, 调整输入电压到1.24倍额定输入功率4.5 开始测量 .4.6 测量过程中, 温度不能超过下表所允许的值 .4.7 测试结束, 打高压. 具体的高压值参考第13条的电气强度测试.5. 其它应注意事项:异常条件下的最大温升极限值表:测试项目：异常测试之三1. 依据标准: EN60335-1 :2002, 第19.4 条 .2. 使用仪器设备: 功率计, 温度记录仪, 高压仪3. 测试条件:4. 测试步骤:4.1 选取要测量的点, 并粘好热电偶.一般需要测量: 产品支撑面, 靠近产品的测试角, 电源线的绝缘, 除塑料材料的附加绝缘或者加强绝缘等4.2 将正常温度测试中起作用的温度保护装置短路4.3 将样品装好4.4 将温度记录仪按使用情况设定好.4.5 将待测产品按要求放置.4.6 通电, 调整输入电压到正常温度测试中要求达到的功率或电压.4.7 开始测量 .4.8 测量过程中, 温度不能超过下表所允许的值 .4.9 测试结束,打高压. 具体的高压值参考第13条的电气强度测试.5. 其它应注意事项:如果产品中有多个温度控制装置, 应依次短路, 每次只短路一个装置异常条件下的最大温升极限值表:测试项目：异常测试之四1. 依据标准: EN60335-1:2002 , 第19.5 条 .2. 使用仪器设备: 功率计, 温度记录仪, 高压仪3. 测试条件:3.1 在19.4测试过程中, 切断的若是单极, 则此项测试Repeat .3.2 针对Class I或Class OI的产品 .3.3 针对被埋置或管状套住的加热组件 .3.4 温升过程中会动作的温控正常工作 .4. 测试步骤:4.1 将加热管的一端断开并连到加热管的套管上 .4.2 按加热管的另一端拆开连到加热管的套管上再做一次4.3 选取要测量的点, 并粘好热电偶.一般需要测量: 产品支撑面, 靠近产品的测试角, 电源线的绝缘, 除塑料材料的附加绝缘或者加强绝缘等4.4 将样品装好4.5 将温度记录仪按使用情况设定好.4.6 将待测产品按要求放置.4.7 通电, 调整输入电压到正常温度测试中要求达到的功率或电压4.8 开始测量 .4.9 测量过程中, 温度不能超过下表所允许的值 .4.10 测试结束, 打高压. 具体的高压值参考第13条的电气强度测试.5. 其它应注意事项:异常条件下的最大温升极限值表:测试项目：异常测试之五1. 依据标准: EN60335-1:2002 , 第19.6 条 .2. 使用仪器设备: 功率计, 温度记录仪,高压仪3. 测试条件: 有PTC加热组件的产品 .4. 测试步骤:4.1 选取要测量的点, 并粘好热电偶.一般需要测量: 产品支撑面, 靠近产品的测试角, 电源线的绝缘, 除塑料材料的附加绝缘或者加强绝缘等4.2 将温度记录仪按使用情况设定好.4.3 将待测产品按要求放置.4.4 输入额定电压, 进行温升测试 .4.5 当温度稳定后, 将PTC加热组件的供电电压升高5%, 温度稳定后, 再提高5%4.6步骤重复进行, 直至电压升至额定电压的1.5倍或电热管爆裂 .5. 其它应注意事项:异常条件下的最大温升极限值表:测试项目：异常测试之六1.依据标准: EN60335-1:2002 , 第19.7 条.2.使用仪器设备:功率计,温度记录仪,高压仪.3.测试条件:马达类器件.4.测试步骤:4.1 选取要测量的点, 并粘好热电偶.一般需要马达的线圈4.2 将温度记录仪按使用情况设定好.4.3 将待测产品按要求放置.4.4 将马达堵转 .4.5 若有启动电容的产品,必须在电容开路和短路的状况下各做一次堵转 .4.6 对于有定时器的产品, 输入额定电压, 测试时间最大可允许的时间 .4.7 对于无定时器的产品, 输入额定电压, 测试时间为:4.7.1 手持式产品或工作过程中必须用手不停来加负载30S .4.7.2 工作时需要人在旁边的产品,5分钟4.7.3 其它产品工作直至稳定状态.4.7.4 测试过程中, 马达线圈的温升不可以超出下表中所列出的值其它应注意事项:最大线圈温度表:测试项目：异常测试之七1.依据标准: EN60335-1:2002, 第19.9 条 .2.使用仪器设备: 功率计, 温度记录仪, 高压仪3.测试条件: 此测试只适用于自动控制或遥控的连续工作马达4.测试步骤:4.1 选取要测量的点, 并粘好热电偶.一般需要马达的线圈4.2 将温度记录仪按使用情况设定好.4.3 将待测产品按要求放置.4.4 额定电压, 额定负载下工作, 直至稳定状态 .4.5 稳定后, 加载10% , 继续工作, 直至稳定 .4.6 保持额定电压不变, 继续加载, 直至保护组件动作或马达堵转 .4.7过程中, 线圈的温度不能超出下表中所规定的温度值 .其它应注意事项:加载测试中线圈的允许温度值表:测试项目：异常测试之八1.依据标准: EN60335-1: 2002, 第19.10 条 .2.使用仪器设备: 功率计, 温度记录仪, 高压仪3.测试条件: 此测试只适用于有串极式马达的产品 .4.测试步骤:4.1 输入1.3倍的额定电压, 加上可能加的最低负载, 工作1分钟.4.2 测试过程中不可以有部件飞出 .其它应注意事项:测试项目：异常测试之九1.依据标准: EN60335-1:2002 , 第19.11 条 .2.使用仪器设备: 功率计, 温度记录仪, 高压仪3.测试步骤:3.1 选取要测量的点, 并粘好热电偶.一般测量线圈类组件, 产品支撑面, 测试角墙面, 测试角地面, 电源线的绝缘等3.2 将温度记录仪按使用情况设定好.3.3 将待测产品按要求放置.3.4 输入额定电压, 然后分别进行以下异常测试:3.4.1 短路电气间隙和爬电距离小于标准第29条规定的功能性绝缘3.4.2 短路不符合IEC60384-14的电容3.4.3 短路电子组件的任意两极(IC除外)3.4.4 开路电子组件的任意两极3.4.5 模拟二极管和三极管损坏的情况3.5 继续工作, 直至稳定或者出现最终结果 .4.过程中, 各测量点的温度不能超出下表中所规定的温度值 . 测试过程中不可以有任何危害到安全的现象发生 .5.其它应注意事项:最大线圈温度表:测试项目：异常测试之十1. 依据标准: EN60335-1:2002 , 第19.12 条 .2. 使用仪器设备: 万用表, 功率计, 温度记录仪,高压仪3. 测试条件:如果第19.11条中的测试是靠符合IEC60127的微型保险丝的动作来保护, 则要进行此项测试4. 测试步骤:4.1 用电流表代替保险丝接入电路中重作19.11的测试4.2 如果测到的电流小于保险丝额定电流的2.1倍, 则此电路不能看成是安全的, 还要将保险丝短路再作19.11的测试如果测到的电流不小于保险丝额定电流的2.75倍, 则此电路能看成是安全的,如果测到的电流介于保险丝额定电流的2.1倍到2.75倍之间, 则此电路不能看成是安全的, 还要将保险丝短路再作19.11的测试, 如果为快断型保险丝, 测试时间为30分钟; 延迟型保险丝, 测试时间为2 分钟. 4.3 测试过程中不可以有任何危害到安全的现象发生.其它应注意事项:测试项目：稳定性测试1. 依据标准: EN60335-1 :2002, 第20.1 条 .2. 使用仪器设备: 10°倾斜面, 15°倾斜面 .3. 测试条件: 样品必须处于最不利位置 .4. 测试步骤:4.1 将样品至置于10°倾斜面上调整一切部件成最不利位置, 看是否倾倒, 有门的产品应考虑门开或关等情况, 有液体容器的产品要考虑装满或容器空置的情况4.2 对于加热类产品样品必须再在15°倾斜面做一次 .4.3 如果在15°倾斜面上倾倒, 则应在此倾倒情况下重作第11条的温度测试, 测得的温度不能超过异常测试的极限值5. 其它应注意事项:测试项目：防机械伤害测试1. 依据标准: EN60335-1:2002 , 第20.2 条 .2. 使用仪器设备: 测试指3. 测试条件: 一切可以不用工具拆除的部件必须拆除 .4. 测试步骤:用指定测试指(类似IEC61032中的test probe B, 只是挡面直径为50 mm) 加5N力, 去探测危险转动部分.此测试指不可以触碰到危险的转动部分 .其它应注意事项:测试项目：冲击锤测试1. 依据标准: EN60335-1:2002 , 第21 条 .2. 使用仪器设备: 冲击锤3. 测试条件:4. 测试步骤:在外壳及一切可能承受到撞击的地方, 施加-0.5J的能量. 撞击的结果不可以有任何危及到安全的损害.如有怀疑, 附加绝缘和加强绝缘还要作第16.3条的高压测试.其它应注意事项:测试项目：电源线测试之一-- 摇摆测试1. 依据标准: EN60335-1 : 2002, 第25.14 条 .2. 使用仪器设备: 摇摆测试仪(Figure 11) .3. 测试条件: 整机进行测试 .4. 测试步骤:4.1 将测试样品固定在摇摆测试上, 调整电源进线触与摇摆点之间的距离 .4.2 在离摇摆点大于300mm的地方加上重块(对于截面超过0.75mm2的电源线为10N; 其它电源线为5N) 4.3 调整摇摆速度60次/ 分钟 .4.4 调整摇摆角度90°( 一边45 °) .4.5 开始测试, Type Z attachments ,20000 次,其余10000次其它应注意事项:测试项目：电源线测试之二-- 拉力测试1. 依据标准: EN60335-1:2002 , 第25.15 条 .2. 使用仪器设备: 拉力计3. 测试条件:4. 测试步骤:4.1 在电源线内部连接端子处将线剪断, 内部导线应切齐 .4.2 在离电源进线2cm处的地方施加一力N. 拉力N 由测试样品的重量而定≦1kg N= 30N﹥1kg ≦4kg N=60N﹥4kg N=100N拉25次, 一次持续1秒 .4.3 测试完成, 电源线不可被拉出超过2mm, 内部导线不能回缩1mm .其它应注意事项:测试项目：耐久性测试1. 依据标准: EN60335-1:2002 , 第23.3 条 .2. 使用仪器设备: 高压仪3. 测试条件:此测试适用于在正常使用或维修时不同部分可以相对移动的产品4. 测试步骤:4.1 输入额定电压, 使产品正常工作4.2 对于在正常使用时会经常相对移动的产品, 用最大允许角度运动10000次, 速度为1分钟30次.4.3 维修时会经常被移动的产品, 用最大允许角度运动100次, 速度为1分钟30次.4.4 产品应能承受高压测试,带电体到可接触金属部分的测试电压降至1000 V 。

1 概述1.1 测量依据：JJG598－1989 直流数字电流表1.2 环境条件：温度（20±3）℃，相对湿度（40－60）％RH 。

1.3 测量标准：C31－A 型0.5级直流电流表. 1.4 被测对象：0.5级直流安培表1.5 测量过程：采用0.5级直流电流表作为标准直接测量被检电流的示值。

电流表的指针指在某分度线上，读出0.5级直流电流表读数，即为被检电流的实际值。

被检电流的示值与实际值之差，即为被检电流的示值误差。

2 数学模型：依据检定规程，被检表的基本误差u ∆可表示为：u ∆＝u x -u n ①其中：u x －被检电流的示值； u n －电流表的显示值3 方差及传播系数：依据方差公式：∑∂∂=)()()(222i ic x u x f y u 由 ①式得：被检电流示值误差的标准不确定度)(u u c ∆为：2c u （u ∆）＝21c ()+x u u 2()n u u c 222传播系数： ()11=∂∆∂=x u u c ， ()12-=∂∆∂=nu u c4 各分量的标准不确定度：4.1对被检表进行重复性测量引入的标准不确定度()x u u在规程规定的条件下，用电流表对被检电流10A 示值进行10次重复测量，测量结果如下表：平均值 A X 046.10=单次测量实验室标准差()()112--=∑=n xxx s ni i＝0.011 A测量结果取一次测量值，故 ()()A x s u u x 011.0==4.2标准电流表引入的标准不确定度 ()n u u由证书得知：标准电流表准确度等级为0.5级，以矩形分布估计，于是 ()n u u ＝A 029.0305.0310%5.0==⨯5 合成标准不确定度由于各不确定度分量之间不存在任何相关性，故 ()()()n x c u u u u u u 22+=∆ =A 031.06 扩展不确定度U在置信概率约95％的情况下，包含因子k 取2，则A ku U c 062.0031.02=⨯== 相对扩展不确定度%62.010062.0==rel U数字万用表测量不确定度评定1 概述1.1 测量依据：JJG315-83 直流数字电压表（试行）检定规范 1.2 环境条件：温度（20±3）℃，相对湿度（40－60）％RH 。

浙教版八年级上科学同步提高必刷题训练第4章电路探秘4.2电流的测量◆要点1电流(1)电流强度：导体中电流的大小称为电流强度，简称电流。

电流是指单位时间内通过导线某一截面电荷的多少，用字母I表示。

(2)电路中电流方向：从电源正极经导线流向电源负极。

(3)电流单位：安培，简称安，符号为A。

1安=103毫安=103微安。

◆要点2电流表及其使用(1)电流表可以用来测量电流的大小，常用电流表一般有三个接线柱，两个量程。

(2)使用时应注意以下几点：①使用电流表前，一定要先看清指针是否指零。

②正确选择量程，若不能预估，可用大量程进行试触。

③电流表要串联在电路中。

④使电流从电流表的“+”接线柱流入，“_”接线柱流出。

⑤绝对不允许不经过用电器而把电流表直接连到电源两极上。

否则，电流表会因通过的电流太大而烧毁。

⑥根据所选量程的分度值，进行读数。

◆要点3串、并联电路的电流特点(1)在串联电路中，电流处处相等，即I=I1=I2=…=I n。

(2)在并联电路中，干路电流等于各支路中的电流之和，即I=I1+I2+…+I n。

Δ基础题系列1.(2018云南昆明中考)如图所示电路，开关闭合后，两灯都不亮。

用一根导线连接a、b两点后，两灯仍不亮；再用这根导线连接b、c两点后，两灯还是不亮；仍然用这根导线连接b、d两点后，灯L1亮而灯L2不亮。

假设故障是下列中的一个，那么故障可能是（）A.灯L1断路B.灯L1短路C.灯L2断路D.开关的接线柱处断开【答案】D【解析】两灯串联，串联电路中的电流应处处相等，两灯都不亮，故应为断路，两灯内都无电流，用导线分别连接a、b两点和b、c两点，两灯仍然不亮，表明断路位置不在L，或Lz处，导线接在b、d两点，L，发光，说明断路故障在开关S处，故选D。

2.(2017浙江嘉兴中考)小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。

当他再闭合开关S2时，电流表示数变化正确的是(电源电压不变) （）A.A1示数变大B.A1示数变小C.A示数变大D.A示数变小【答案】C【解析】闭合开关S和S1时，电流表A的示数等于电流表A1的示数，再闭合开关S2时，电流表A1的示数不变，电流表A的示数是电流表A1和电流表A2的示数之和，故电流表A的示数变大。

杭州联测自动化技术有限公司杭州联测自动化技术有限公司信号发生器使用说明书第1版U-S4.2-LCCN 1前言感谢您购买我公司产品。
