门式刚架轻型钢结构房屋经济跨度与柱距的选择摘要：轻钢结构市场竞争日益激烈，经济合理的用钢量越来越受到关注，而研究表明经济合理的用钢量和柱网的选择有极为密切的关系。
本文根据笔者根据自身从事多年钢结构设计的经验结合实际工程，对门式刚架轻型钢结构房屋的经济跨度与柱距选择问题从设计用钢量的角度作了较详细的研究讨论。
关键词：门式刚架跨度柱距经济Abstract：Light steel structure market competition is increasingly intense, economic and reasonable quantity of steel has been paid more and more attention, but research shows that reasonable amount of steel and column selection has very close relationship. In this paper, according to the author according to own for many years engaged in steel structure design experience combined with practical engineering, the portal frame light steel structure housing the economic span and column selection from the quantity of steel of the design are studied in detail discussed.Key Words：Portal frame; Span; Column space; Economics前言门式刚架轻型钢结构房屋是指以轻型焊接H形钢（等截面或变截面）、热轧H形钢（等截面）或冷弯薄壁型钢等构成的实腹式门式刚架或格构式门式刚架作为主要承重骨架，用冷弯薄壁型钢（槽形、Z形等）做檩条、墙梁；以压型金属板（压型钢板、压型铝板）做屋面、墙面；采用聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、岩棉、矿棉、玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系。

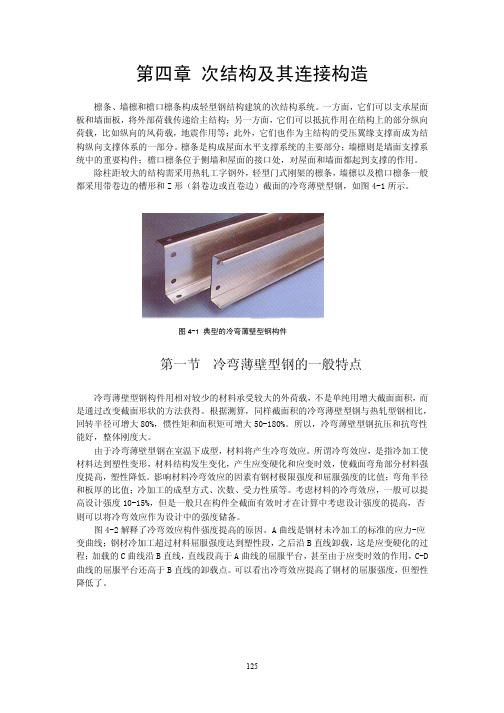

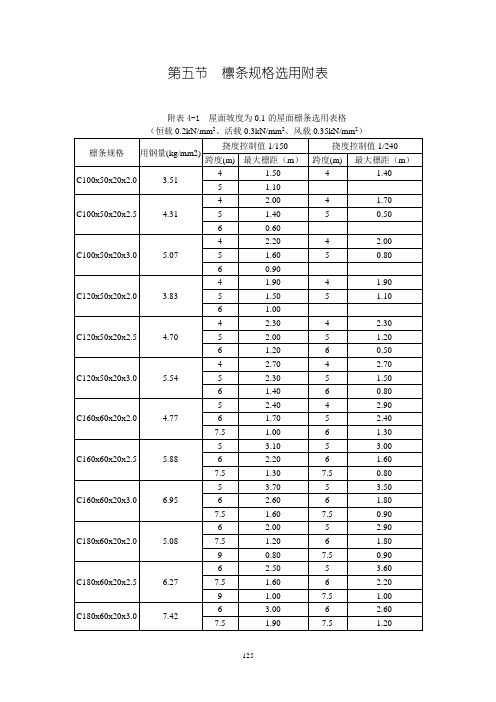

第五节檩条规格选用附表
附表4-1 屋面坡度为0.1的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.35kN/mm2）
附表4-2屋面坡度为0.1的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.45kN/mm2）
附表4-3屋面坡度为0.1的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.55kN/mm2）
附表4-4屋面坡度为0.1的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.35kN/mm2）
附表4-5屋面坡度为0.1的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.45kN/mm2）
附表4-6屋面坡度为0.1的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.55kN/mm2）
附表4-7屋面坡度为0.2的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.35kN/mm2）
附表4-8屋面坡度为0.2的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.45kN/mm2）
附表4-9 屋面坡度为0.2的屋面檩条选用表格
222
附表4-10屋面坡度为0.2的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.35kN/mm2）
附表4-11屋面坡度为0.2的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.45kN/mm2）
附表4-12屋面坡度为0.2的屋面檩条选用表格
（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.55kN/mm2）。
檩条工程量计算规则檩条工程量计算规则是指在建筑、结构工程中，计算檩条的数量、长度、重量等指标的规则。
檩条是一种常用的建筑材料，用于支撑和连接构件，具有承载力强、稳定性好、施工简单等特点，广泛应用于各类建筑结构中。
檩条工程量计算规则的准确性和合理性对工程的施工质量和经济效益具有重要的影响，因此在工程实践中需要严格按照规则进行计算。
檩条的种类和规格繁多，包括木檩条、钢檩条、混凝土檩条等。
不同种类的檩条在工程量计算中的规则有所差异，下面以木檩条为例进行详细介绍。
1. 檩条长度的计算规则檩条长度的计算是工程量计算的基础，根据实际需求和图纸要求，可采用以下两种方法进行计算：- 直接测量法：在施工过程中，在需要安装檩条的位置，使用测量仪器直接测量实际长度，并记录下来。
- 图纸计算法：根据详细的施工图纸，按照图纸上的尺寸和标注，计算得出檩条的长度。
2. 檩条数量的计算规则檩条数量的计算一般根据构件尺寸和间距进行，具体的计算规则如下：- 单侧使用法：根据檩条的使用情况，计算每根檩条的使用长度，并将其累加得到总长度，再除以每根檩条的长度得到檩条的数量。
- 全侧使用法：根据檩条的使用情况，计算每根檩条的使用长度，并将其累加得到总长度，再除以每根檩条的长度得到檩条的数量。
此外，还需要考虑檩条安装的间隔，根据实际需求计算每段檩条的数量，并将其累加得到总数量。
3. 檩条重量的计算规则檩条重量的计算主要取决于檩条的材料、规格和长度等因素，一般采用重量计算公式进行计算，公式如下：- 对于木檩条：重量 = 单位长度的密度 ×檩条长度。
- 对于钢檩条：重量 = 单位长度的重量 ×檩条长度。
需要注意的是，在计算檩条重量时，还需要考虑檩条连接件（如螺栓、螺母等）的重量，并将其累加到总重量中。
4. 檩条工程量计算的注意事项在进行檩条工程量计算时，需要注意以下几个方面：- 准确掌握檩条的种类、规格和材料等信息，以确保计算结果的准确性和可靠性。
墙梁檩条设计指南（Version 1.0 2010-5-5）第一部分计算参数的选取一、檩条部分1、屋面一般采用斜卷边Z形连续檩条。
当柱距≥12米，且屋面荷载较大时，可采用格构式檩条或高频焊接H型钢。
2、注意不是所有的屋面檩条都是5连跨，下列情况就需要考虑檩条的实际跨度：（1）屋顶通气器和屋顶天窗在端跨一般不设置（有时候第二跨也不设置），此时檩条为单跨简支（或两跨连续）；（2）屋面有横向采光通风天窗或顺坡通气器时，檩条可能会被打断，檩条应根据实际情况确定跨数；（3）檩条本身的跨数就少于5跨。
3、屋面材料选择时，若有吊顶，须选取“有吊顶”选项。
檩条仅支承压型钢板屋面时，挠度控制为l/200；有吊顶时，挠度控制为l/240。
4、屋面倾角：建筑图所标的是坡度，需要换算成角度。
有弧形屋面梁时，须考虑檩条倾角的不断变化。
5、拉条道数的设置：当檩条跨度≤4米时，一般不设置拉条；当檩条跨度>4米、≤6米时，一般在檩条跨中设置一道拉条；当檩条跨度>6米、≤9米时，一般设置两道拉条（三分点处）；当檩条跨度为12米时，一般设置三道拉条。
拉条均为双层拉条，同时约束檩条上、下翼缘。
6、檩条间距：檩条的间距一般控制在1.0~1.5米之间，常用的间距有1.2、1.4、1.5米。
檩条间距不得超过1.5米；对于屋面荷载较大的部位（例如高低垮处），局部檩条间距可以小于1米。
7、檩条搭接长度的取值：檩条搭接长度取跨长的10%（两边各5%）。
9米跨度一般取500mm，12米跨度一般取600mm。
8、截面选择：设计时尽量选择标准截面，常用的标准截面高度有：200、220、250mm，常用的标准截面厚度有2.0、2.2、2.5mm，若需选择非标准截面，可通过“檩条库”选项增加截面参数。
（标准截面详见《钢结构设计手册》和《冷弯薄壁型钢结构技术规范》）注意：（1）非标准截面的截面厚度不得大于3.0mm；（2）非标准截面的截面高度不宜大于280mm，若高度大于280mm，须采用加强措施，避免檩条侧向失稳。
屋面工程量的计算规则屋面、防水、保温及防腐工程章前说明一、本章包括屋面、防水、保温、排水、变形缝与止水带、耐酸防腐等内容。
二、屋面（一）设计屋面材料规格与定额规格（定额未注明具体规格的除外）不同时，可以换算，其他不变。
（二）彩钢压型板屋面檩条，定额按间距1~1.2m编制，设计与定额不同时，檩条数量可以换算，其他不变。
三、防水（一）定额防水项目不分室内、室外及防水部位，使用时按设计做法套用相应定额。
（二）卷材防水的接缝、收头、附加层及找平层的嵌缝、冷底子油等人工、材料，已计入定额中，不另行计算。
（三）细石混凝土防水层，使用钢筋网时，按有关章节规定计算。
四、保温（一）本节定额适用于中温、低温及其恒温的工业厂（库）房保温工程，以及一般保温工程。
（二）保温层种类和保温材料配合比，设计与定额不同时可以换算，其他不变。
（三）混凝土板上保温和架空隔热，适用于楼板、屋面板、地面的保温和架空隔热。
（四）立面保温，适用于墙面和柱面的保温。
（五）本节定额不包括保护层或衬墙等内容，发生时按相应章节套用。
（六）隔热层铺贴，除松散保温材料外，其他均以石油沥青作胶结材料。
松散材料的包装材料及包装用工已包括在定额中。
（七）墙面保温铺贴块体材料，包括基层涂沥青一遍。
五、变形缝断面定额取定如下：建筑油膏、聚氯乙烯胶泥30mm×20mm；油浸木丝板150mm×25mm；木板盖板200mm×25mm；紫铜板展开宽450mm；氯丁橡胶片宽300mm；涂刷式氯丁胶贴玻璃纤维布止水片宽350mm；其他均为150mm×30mm。
设计与定额不同时，变形缝材料可以换算，其他不变。
六、耐酸防腐（一）整体面层定额项目，适用于平面、立面、沟槽的防腐工程。
（二）块料面层定额项目按平面铺砌编制。
铺砌立面时，相应定额人工乘以系数 1.30,块料乘系数 1.02，其他不变。
（三）花岗石板以六面剁斧的板材为准。
如底面为毛面者，每10m2定额单位耐酸沥青砂浆增加0.04m3。
浅谈轻钢结构厂房的屋面连续檩条设计【摘要】斜卷边Z型钢连续檩条内力分布较均匀，刚度大，能节省用钢梁，对于屋面面积较大的厂房其优势更为突出。
本文分析了Z型钢连续檩条的计算方法和构造措施，并通过实例说明了连续檩条在用钢量上的相对优势。
【关键词】斜卷边Z型钢；连续檩条；用钢量当前，在轻钢结构厂房的屋面檩条设计中，大量采用的是冷弯薄壁斜卷边Z型钢连续檩条。
这种搭接而成的连续檩条内力分布均匀，刚度大，能节省用钢量，同时在制作、运输、安装等诸方面都很便利，但是连续檩条的内力计算比简至檩条要为复杂，国内的钢结构设计规范及规程尚无针对连续檩条的计算公式。
1：连续檩条的受力分析一般认为，对于Z型连续檩条的内力计算，可按如下简单通用的模式考虑：按等截面连续梁计算，考虑活荷载的不利布置。
具体计算时，可按50%的活荷载均匀布置得到一个效应值S1，再用50%的活荷载按最不利隔跨布置得到一个效应S2，两者相加即为最不利活荷载所产生的效应S。
根据浙江大学杭萧钢结构研究中心的《冷弯斜卷边Z型钢连续檩条的抗弯性能实验及设计方法研究》报告：由于支座处存在着裂缝及连接孔，故在支座搭接区有一定程度的松动，导致部分弯矩释放，这样支座处的弯矩小于等截面连续梁的支座弯矩，跨中弯矩大于等截面连续梁的跨中弯矩，檩条的扰度也大于等截面连续梁的扰度。
所以实际工程中需考虑因搭接嵌套松动所产生的弯矩释放10%。
2：连续檩条的搭接目前，国内各单位设计连续檩条的搭接长度通常统一取为跨度的10%，这个搭接长度完全能够满足构成连续檩条的基本条件。
实际工程中，多数设计人员不考虑支座处的双檩条强度，这样计算的结果不够经济。
个人认为支座处搭接区的刚度和抗弯模量应按双檩条的代数和考虑，第一跨檩条的厚度取为大于其余各跨厚度，这样既经济又安全。
3：工程实例某轻钢结构厂房，柱距9m，厂房总长9×12=108m，屋面材料为压型钢板，屋面坡度为，檩条间距1.5m，每个柱距间设两道拉条，檩条的净截面系数为0.9，钢材均为Q235B钢。
轻钢结构中Z型连续檩条的应用问题摘要：本文简要介绍当今正蓬勃发展的轻钢结构中Z型连续檩条的应用问题。
关键词：Z型檩条嵌套搭接搭接长度连续檩条纵向传力系杆一、檩条的截面形式：轻钢结构中，檩条所占结构用钢量约为1/5~1/3。
檩条选型和计算模式的确定对其用钢量有很大影响。
为节省用钢量，又便于制作和安装，通常采用冷弯薄壁型钢，其板厚在1.5~3㎜之间，冷弯薄壁型钢最常用的有Z型、C型两种，当檩条跨度大于10m时，可以考虑选用格构式檩条，或采用高频焊接H型钢檩条。
二、连续檩条的结构型式和受力性能：檩条是作为受弯构件承受屋盖板传来的荷载，檩条的结构型式主要有三种：其一是简支梁模式，可选用C型截面构件，简支檩条构造简单安装方便，但其刚度差，内力大，不经济；其二是连续梁模式，连续檩条因其内力小，挠度小具有明显经济效益，日益被工程界广泛接受，但其受力模式比简支檩条复杂得多，由于连续檩条的承载能力大，还可考虑兼做纵向传力的系杆，可大大节省用钢量，当兼做纵向传力的系杆时，此檩条应按压弯构件计算；其三是多跨静定梁模式，可选用C型截面构件也可选用Z型截面构件或高频焊接H型钢，此模式中悬挑部分的荷载可减轻跨中的内力和挠度而使用钢量节省。
近几年在各大工程中应用比较广泛的为第二种模式。
为方便制作、运输、安装，连续梁模式的檩条适合于做成嵌套搭接模式，连续梁在支座处弯矩大于跨中弯矩，而支座处嵌套搭接具有双檩条的承载能力，使得材料得以充分运用。
Z型截面是广泛运用于屋盖檩条的一种型式。
Z型檩条通常做成上下翼缘不等宽的形式，其宽度差值以5～6㎜为宜，便于施工安装时嵌套连接，一般国内企业设计檩条的搭接长度通常统一取为跨度的10%。
这个搭接长度可满足构成连续檩条的基本条件，在进行计算内力时，通常按多跨等截面连续梁计算，极限承载力由支座处的最大弯矩控制。
由嵌套搭接而成的连续檩条，在受力时会有一定的嵌套松动，其嵌套搭接刚度取决于：1.搭接长度：试验表明嵌套搭接刚度随搭接长度增加而增加，当搭接长度达到跨度的10%时，再增加搭接长度，其刚度增加的效果就不很明显，再考虑搭接端头处弯矩不宜大于跨中弯矩，故一般中间跨的檩条，搭接长度为跨度的10%较为经济合理。
檩条施工应符合下列规定
一、檩条施工应符合下列规定：
1）、檩条截面制作的允许偏差应符合规定；
2）、简支檩条的接头应设在桁架上，并应保证支承面的长度；
3）、弓曲的檩条应将弓背朝上；
4）、檩条在桁架上应用檩托支承，每个檩托至少用两个钉固定，檩托高度不得小于檩条高度的２燉３。
不应在桁架上刻槽承托。
5）、椽条应平直铺钉不得歪斜，其接头应设在檩条上，并错开布置。
椽条在每根檩条上均应用钉固定，在屋脊处应用螺栓或钉相互牢固连接。
6）、屋面板可用平缝、高低缝或斜缝拼接，木板宽度不宜大于15厘米。
屋面板的接头应分段错开，每段的长度不应大于1.5米。
屋面板应在屋脊两侧对称铺钉，逐段封闭。
七、封檐、封山板应平直光洁、采用燕尾榫或龙凤榫镶接，不得平接。
封檐板下边沿应较檐口平顶低25毫米，防止雨水浸湿平顶。
二、支撑和锚固
1）、应在安装屋架的同时安装支撑；如设计中不设支撑，则应同时安装脊檩及主要位置的檩条。
当受条件限制不能同时安装时，应安设可靠的临时支撑，以防桁架侧倾。
2）、支撑杆件与桁架应用螺栓连接，不得采用钉连接或抵承连接。
螺栓直径设计无要求时，可根据房屋的跨度及其整体刚度，在12～16毫米的范围内选用。
安装圆钢斜杆的上弦横向支撑时，应拧紧其调整长度的装置，使圆钢斜杆张紧。
轻型房屋屋面檩条设计摘要：轻型房盖系统，檩条设计是最基本也是最重要的环节，本文对檩条设计涉及的各方面进行了全面、细致阐述，旨对设计人员在檩条设计方面有所帮助。
关键词：门式刚架；檩条；拉条；荷载引言门式刚架轻型房屋，因其自重轻、跨度大、造价低、施工快捷等优点被广泛运用于工业厂房、仓库等大跨度大空间建筑，与之配套的屋面系统一般为彩钢板轻型钢屋面，屋面承重构件为檩条。
檩条主要承受屋面荷载并同时传导荷载至刚架梁。
檩条设计应合理，应正确选用截面尺寸、壁厚、材质、受力模型、荷载等。
一、檩条设计依据轻型房盖房屋的相关现行规范、规程主要有《门式刚架轻型房屋钢结构技术规范》（GB 51022-2015）（以下简称《门规》）、《建筑结构荷载规范》（GB 50009-2012）（以下简称《荷规》）、《钢结构设计标准》（GB 50017-2017）、《冷弯薄壁型钢结构技术规范》（GB 50018-2002）、《建筑设计防火规范》（GB 50016-2014）（2018版）等，设计人员应对这些主要规范的涉及檩条相关各项条款进行解读并掌握。
二、檩条设计原则及计算限值檩条作为门式刚架轻型房屋的次要构件，其设计使用年限与主体结构一致。
一般常规建筑物设计使用年限为50年，也可根据使用需要按规范要求另行确定。
檩条的受拉强度应按净截面计算，受压强度应按有效净截面计算，稳定性应按有效截面计算，变形和各种稳定系数均可按毛截面计算。
檩条竖向挠度与跨度（L）比限值：对仅支承压型钢板屋面的为L/150，对有吊顶的为L/240。
三、檩条截面选取门式刚架轻型房屋纵向经济柱网间距一般为6m~9m，檩条的跨度即柱的纵向柱距，檩条的经济跨度一般为5m~8m。
常规彩钢板屋面的檩条可设计成单跨简支构件，多选用实腹式直卷边C形冷弯薄壁型钢、斜卷边Z形冷弯薄壁型钢；当荷载重、跨度大、挠度变形限制严格等时，可采用高频焊接H型钢或桁架形式，也可设计成多跨连续构件。
第五节檩条规格选用附表
附表4-1 屋面坡度为0.1的屋面檩条选用表格（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.35kN/mm2）
附表4-2屋面坡度为0.1的屋面檩条选用表格（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.45kN/mm2）
附表4-3屋面坡度为0.1的屋面檩条选用表格（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.55kN/mm2）
附表4-4屋面坡度为0.1的屋面檩条选用表格（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.35kN/mm2）
附表4-5屋面坡度为0.1的屋面檩条选用表格（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.45kN/mm2）
附表4-6屋面坡度为0.1的屋面檩条选用表格（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.55kN/mm2）
附表4-7屋面坡度为0.2的屋面檩条选用表格（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.35kN/mm2）
附表4-8屋面坡度为0.2的屋面檩条选用表格（恒载0.2kN/mm2、活载0.3kN/mm2、风载0.45kN/mm2）
附表4-9 屋面坡度为0.2的屋面檩条选用表格
222
附表 4-10屋面坡度为0.2的屋面檩条选用表格（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.35kN/mm2）
附表4-11屋面坡度为0.2的屋面檩条选用表格（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.45kN/mm2）
附表4-12屋面坡度为0.2的屋面檩条选用表格（恒载0.2kN/mm2、活载0.5kN/mm2、风载0.55kN/mm2）。
