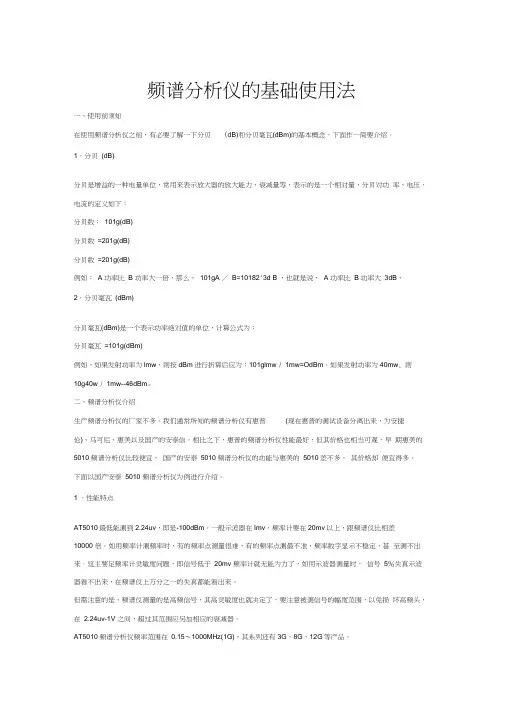

频谱分析仪的基础使用法一、使用前须知在使用频谱分析仪之前，有必要了解一下分贝(dB)和分贝毫瓦(dBm)的基本概念，下面作一简要介绍。
1．分贝(dB)分贝是增益的一种电量单位，常用来表示放大器的放大能力、衰减量等，表示的是一个相对量，分贝对功率、电压、电流的定义如下：分贝数：101g(dB)分贝数=201g(dB)分贝数=201g(dB)例如：A 功率比 B 功率大一倍，那么，101gA ／B=10182'3d B ，也就是说， A 功率比 B 功率大3dB，2．分贝毫瓦(dBm)分贝毫瓦(dBm)是一个表示功率绝对值的单位，计算公式为：分贝毫瓦=101g(dBm)例如，如果发射功率为lmw，则按dBm进行折算后应为：101glmw / 1mw=OdBm。
如果发射功率为40mw, 则10g40w / 1mw--46dBm。
二、频谱分析仪介绍生产频谱分析仪的厂家不多。
我们通常所知的频谱分析仪有惠普(现在惠普的测试设备分离出来，为安捷伦)、马可尼、惠美以及国产的安泰信。
相比之下，惠普的频谱分析仪性能最好，但其价格也相当可观，早期惠美的5010 频谱分析仪比较便宜，国产的安泰5010频谱分析仪的功能与惠美的5010差不多，其价格却便宜得多。
下面以国产安泰5010 频谱分析仪为例进行介绍。
1 ．性能特点AT5010最低能测到2.24uv，即是-100dBm。
一般示波器在Imv，频率计要在20mv以上，跟频谱仪比相差10000 倍。
如用频率计测频率时，有的频率点测量很难，有的频率点测最不准，频率数字显示不稳定，甚至测不出来。
这主要足频率计灵敏度问题，即信号低于20mv 频率计就无能为力了，如用示波器测量时，信号5％失真示波器看不出来，在频谱仪上万分之一的失真都能看出来。
但需注意的是，频谱仪测量的是高频信号，其高灵敏度也就决定了，要注意被测信号的幅度范围，以免损坏高频头，在 2.24uv-1V 之间，超过其范围应另加相应的衰减器。
频谱分析仪操作规程频谱分析仪操作规程一、概述频谱分析仪是一种用于分析信号频谱特性的仪器设备，广泛应用于电子通信、无线电、音频等领域。
正确操作频谱分析仪，能够有效地获取信号频谱信息，提高工作效率和结果准确性。
本操作规程旨在规范频谱分析仪的使用方法，确保安全、准确地完成工作任务。
二、安全操作1. 在使用频谱分析仪前，要仔细阅读并理解设备的操作手册，熟悉各个操作按钮和功能。
2. 使用频谱分析仪时，应穿戴好防护装备，包括护目镜、防静电手套等。
3. 频谱分析仪使用过程中需保持工作区域整洁，禁止在测量和分析时乱放杂物。
4. 频谱分析仪禁止进行未经授权的维修和拆卸，若设备故障应将其送至专业的维修机构。
三、基本操作1. 开机准备a. 检查设备连接：确保频谱分析仪与待测信号源正确连接，并检查连接线缆是否良好。
b. 打开电源：按下电源按钮，待设备启动完成后等待几秒钟进入工作状态。
c. 设定参数：根据测量需求，在仪器面板上设置所需的频率范围、带宽等参数。
确保参数设置正确。
2. 信号测量a. 将待测信号输入频谱分析仪后，可以通过观察仪器面板上的频谱显示，获取信号频谱信息。
b. 调节中心频率和跨距：根据测量需求，通过仪器面板上的旋钮调节中心频率和跨距，确保能够观察到感兴趣的频率范围。
c. 设置参考电平和衰减器：在观察信号时，可以根据信号强度调节参考电平和衰减器，确保信号不超出仪器的测量范围。
d. 频谱峰值测量：通过仪器面板上的峰值功率测量功能，可以测量信号的峰值功率，并记录相应的频率和功率值。
e. 保存数据：如果需要保存测量结果，可以将数据存储在仪器内部存储器或通过外部存储设备保存。
四、高级操作1. 频谱分析a. 选择合适的窗口函数：在频谱分析时，可以根据信号的特性选择合适的窗口函数，以减小频谱泄漏和谱分辨能力的折损。
b. 调节扫描速率和数据点数：根据测量需求和所测试信号的特性，合理设置扫描速率和数据点数，以保证能够捕获到信号的细节。
频谱分析仪操作规程一、设置1 打开ON/OFF 开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER 键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。
此处也可选择START 和STOP 键设置你所需要的起始和终止频率。
3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE 键，选择右上方REF LEVEL 设置参考电平值，此处设置为10dbm,然后按下SCALE 键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS 键，单位为dbm,最后选中ATTEN 键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP 键，设置带宽参数值，选择RBW 键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。
二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一）MU 侧信号电平值的测试1）测试HDL 输出地电平值，理论值趋近于0dbm,用双工头1/2 跳线于频谱仪的RF 口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER 键，选中M1（此时M1 是出于ON 状态，其他的M 处于OFF 状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。
然后按下回车键正下方的SINGLE CONT 键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。
以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN 口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db 左右。
频谱分析仪的实用方法和操作流程英文回答：Spectrum analyzers are widely used in various fields such as telecommunications, audio engineering, and RF testing. They are essential tools for analyzing and measuring the frequency spectrum of signals. In this response, I will explain the practical methods and operating procedures of a spectrum analyzer.To begin with, the first step in using a spectrum analyzer is to connect the device to the signal source. This can be done using a coaxial cable or other appropriate connectors. Once the connection is established, the next step is to power on the spectrum analyzer and set the desired frequency range. This can be done by using the frequency control knob or entering the specific frequency range through the keypad or touchscreen.After setting the frequency range, it is important toadjust the resolution bandwidth (RBW) and video bandwidth (VBW) parameters. The RBW determines the frequencyresolution of the spectrum analyzer, while the VBW affects the displayed video output. These parameters can beadjusted based on the specific requirements of the analysis.Once the basic settings are configured, the spectrum analyzer can be used to measure and analyze the signal.This can be done by selecting the appropriate measurement mode, such as peak hold, average, or normal mode. The spectrum analyzer will then display the frequency spectrumof the signal in real-time.In addition to basic measurements, spectrum analyzers also offer advanced features such as marker functions,which allow users to measure specific frequencies or bandwidths of interest. This can be useful for identifying and analyzing specific signal components.Furthermore, spectrum analyzers often provide various display options such as logarithmic or linear scale, amplitude or power measurement, and different windowingfunctions. These options can be adjusted to enhance the visibility and accuracy of the displayed spectrum.In summary, the practical methods and operating procedures of a spectrum analyzer involve connecting the device to the signal source, setting the frequency range, adjusting the RBW and VBW parameters, selecting the measurement mode, and utilizing advanced features anddisplay options. By following these steps, users can effectively analyze and measure the frequency spectrum of signals.中文回答：频谱分析仪在电信、音频工程和射频测试等各个领域广泛应用。
