电脑主板、机箱、电源接线大全目录（下载后单击目录可直接跳至相关章节）;四部分：主板接口（机箱后面板）接口功能第一部分：主板与机箱接线的连接第一次拿到一款新机箱作评测，总是要在这些接口上花些时间，因为笔者的手比较粗所以插起来更是费劲，费点劲也就罢了最重要的是凌乱的线头不知道如何插。
更重要的事，其中有些接线一旦接错，通电后就会烧毁主板。
笔者就曾经接错软驱的电源线而犯下过烧毁软驱的错误，痛苦啊................别怕麻烦、先看看书明书将数据线接到主板上之前先看看书明说，不怕你插错就怕你把USB的接口接到主板的1394接口上，只要一通电就会烧了你的主板，所以一定要小心。
■认识跳线和接口接下来，就要安装让很多用户都头疼的接线了。
我们先带大家来认识以下要插的线。
一般要插的线有启动、重启、电源指示灯、硬盘工作灯、前置USB接口以及前置音频接口。
左边的是前置USB接线，右边的是前置音频接口机箱开关以及指示灯接口白色部分是启动、重启、电源指示灯、硬盘工作灯等插针一系列的接口下面我们认识以下接线的接口，上面白色的接口是启动、重启、电源指示灯、硬盘工作灯等插针；而下面的，从左到右依次是，绿色的是前置音频，绿蓝的是COM接口，红色的是IEEE1394接口，两个蓝色的是前置USB 接口。
0装机小贴士：一定要参考主板说明书，每个主板、机箱的跳线安装方式都不一样，错误的安装会让主板烧坏无法工作。

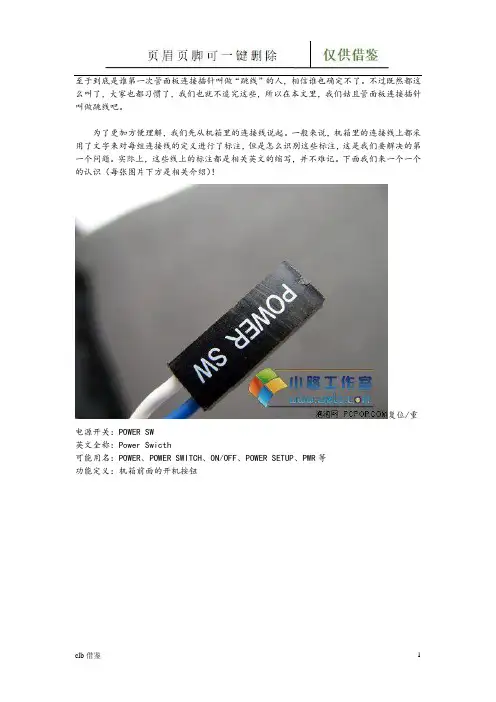

跳线名称以及作用:POWER SW电源开关，控制电脑的开关，一般是两针、没有正负。
RESET SW 重启开关，控制电脑重新启动、没有正。
HDD LED 硬盘工作指示等，显示硬盘工作状态、有正负，接反了不亮。
POWER LED 电源开关指示灯，显示电脑是否通电工作、一般为绿色和白色，有正负，接反了不亮。
SPEAK 是喇叭，有正负，接反了不报警，主板上每个连接插针的地方都有字母，对照安装即可，如果没有字母，在旁边指定有示意图。
机箱的连线一般颜色较深的为正极，浅的为负极前置USB 连线线序为红白绿黑，主板上接口为9 针，插到上面四针一组的，下面五针前四针和上面一样，最后一针为空。
■ 基础入门篇复位开关（重启键）：两脚的。
此开关连线的插头上一般标有RESET SW 字样，而主板上对应位置的插针附近的英文缩写一般为RESET、RST、RS或RE等。
不分正负，插反了也一样有效。
电源灯：连线也是两脚插头，其中一根连线一般用绿色表示，另一根连线为白色。
当主机电源启动时，电源灯就会亮起来。
此开关连线的插头上一般标有POWER LED 字样，而主板上对应位置的插针附近的英文缩写一般为PW LED、Power LED、PWR LED 或PLED +和PLED-等。
接反了不亮，换过来就行。
硬盘灯：硬盘灯连线也是两脚插头，两根连线一般是一红一白。
当硬盘有读写动作时，硬盘灯就会亮起来。
此开关连线的插头上一般标有HDD LED 字样，而主板上对应位置的插针附近的英文缩写一般为HDD LED、HD 或IDE_LED ＋和IDE_LDE- 等。
接反了不亮，换过来就行。
喇叭：此连线的插头有四个接脚，但只有两根连线，其颜色一般是一红一黑或一橘一黑，正确连接后供机箱上的喇叭使用。
此开关连线的插头上和主板上对应的插针附近一般都标有Speaker字样。
有些电脑在正常启动以后就会通过喇叭发出“嘀”的一声，或者在不能正常启动，通过喇叭发出相应的报警声，为用户解决问题提供帮助。
不过，有些主板上已经集成有喇叭，这时就不必连接机箱上的喇叭了。
前置USB各个接线的定义。
红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GR OUND ）虽然目前各品牌主板上扩展的USB 针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8 针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4 级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB 针脚1 与针脚2，余下接线按Data-、Port +、GROUND 顺序分别插入余下USB 针脚，第二种接线方式是第二组USB 接线与第一组接线真好相反。
第二类：9 针型该类型的USB 针脚多为最近新出的主板，多见于支持Pentium 4 或Athlon XP 芯片组的主板（如i845D、i845 E、i845D、SiS 650等），尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板。
第三类：10 针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133 等芯片组的主板，接法较前两种类型来说要乱得多。
建议最好参照该型号主板说明书上标示接线。
■ 前置USB 与音频的说明机箱前置USB/音频线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB 和音频设备，重则烧毁USB 设备或主板.........................机箱前置USB/音频线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB 和音频设备，重则烧毁USB 设备或主板。
机箱前置USB 接线的定义首先还是了解一下机箱上前置 USB 各个接线的定义。
通常情况下，红线：电源正极（接线上的标识为： +5V或VCC ）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为： GROUND 或GND ）。
某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB 线做到一个模块上（诸如银河 5GN01、5GNO2、B01机箱，Lite-0nG525E 机箱，嘉田5208机箱等），有的机箱厂商 考虑到USB 线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识（诸如爱特立机箱、富 士康机箱、永阳 YY5601机箱等），这样为了适应很多类型的 USB 接口（以下介绍）。
但无论机箱的USB 线如何定义，只要明白主板上前置 USB 接口的每一根针是如何定义的，就不会将USB 线接错！主板USB 针脚的定义下面再来看一下主板上的 USB 针脚定义，虽然目前各品牌主板上扩展的 USB 针脚定义各不相同，但不外乎以下几大类型与接线方法： 第一类：8针型该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入 USB 针脚1与针脚2，余下接线按 Data-、Data +、GROUND 顺序分别插入余下 USB 针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。
VCCOATA +-pq GND -Q C L7（图二）第二类：9针型该类型的USB 针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP 芯片组的主板（如I845D 、1845E 、I865PE 、SiS 650、VIA P4M266/A 、VIA P4X266/E 、VIA P4X400 等），尤其是支持 USB2.0 的主板。
该类 型的USB 针脚接线较为统一，可通用于大多数主板。
第三类：10针型采用该针脚类型的产品多为采用i815、i815E 、i815EP 、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：DATA--卜 DATA + DATA-DATA'- OATA+GNDDATA- DATA+GNDMCDATA • DATA + GNDWCDATA - DATA + GND阍一）VCC DATA — DATA+临GND（图九）一般来说针脚1就是第一组USB 的电源正极，分辨针脚 1方法就是看其主板上的标识，有的直接标 "1"、有的 则是黑色三角或用白粗线条表示。
还有就是某些品牌的主板如果两个前置 USB 同时连接USB 设备的话，会出现其中一个不能正常使用的情况，这属于该主板的Bug ，两个前置USB 单独使用还是正常的。
■机箱前置音频接线的定义通常情况下，红线： MIC 接入、白线或绿线：左右声道、黑线：接地，另外，有一根橙线或红线为 MIC 提供电源。
机箱厂商为了使音频接线通用于各种音频接口的主板，将信号线分散设计并作以标识，但这是极少数，大 多数的音频线都做到了一个模块上，便于接线。
主板前置音频针的定义第一类：10针型（其中一针空位），10针型中包含以下三种定义方式。
vcc -^501DATA -- • • DATA 4-- • •WC-QNO -• •MC卜GND HC -JL DATA+ DATA - J• 卜 OATA- DATA+ 彳•• L NC GND :•\~ WCB- DATA 卜 卜 DATA-VCCU DATA- L DATA 4-GND（图六）（图七）-接地■音频电源-Audio R ，個十）不短接不短接Audio L-（图十一）町c 输入. 磁匚电澹一Audio R-9 10不短接-Audio L2（其中图十二的音频定义方式极为少见，目前只有大众FR33E主板米用该种方式）第二类：16针型（其中两针空位）2Pin NO,定义：1 Act ive LIilE Out (L)2 Active LIME Out CR)3 tND(AOL)4 GND(AOL)5 GND(+12)6 GND(+12)7 +12V(1A)其中,只有第9一14针对前置音频起作用。
各个主板之间的接口可能存在差异，所以希望大家在安装前详细阅读主板的说明书。
接下来是图文攻略，我转载的！嘻嘻！ ！！第二部分：图解主板与机箱接线的连接钥匙开机其实并不神秘还记不记得你第一次见到装的时候，JS 将、、等插在上，然后从兜里掏出自己的钥匙（或者是9 MIC IN10 GND(M LC ) 11 Front LINE Outn 右声道12 LINE Next CR) 一 13 Front LINE OutA 左声道14 LINE Next (L) 15 GND(FLO)16Cut avray (空位)（图十三）8 Cut gtfay (空位)随便找颗螺丝）在边上轻轻一碰，就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的，JS总是不用看任何说明书，就能在1、2分钟之内将上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定所有跳线的秘密。
