中考物理专题八光学实验及其应用试题(附答案)

中考物理《光学实验》专题训练(含有答案)一、实验题1．某小组同学做“探究凸透镜成像规律”实验，将测得的物距u、像距v、计算的u+v、成像情况记录在下表中。

实验序号物距u（厘米）像距v（厘米）u+v（厘米）像与物大小比较像的虚实160.012.072.0缩小实像250.012.562.5缩小实像340.013.353.3缩小实像430.015.045.0缩小实像518.022.540.5放大实像616.026.742.7放大实像714.035.049.0放大实像812.060.072.0放大实像①请根据表中的数据及相关条件，分析、归纳得出结论。

（a）根据实验序号1~4的数据，分析比较物距u和像距v的大小关系与成像情况，可得出的初步结论是：______________。

（b）根据实验序号__________的数据，分析比较物距u和像距v的大小关系与成像情况，可得出的初步结论是：凸透镜成放大实像时，u < v。

①根据实验序号1~8的数据，分析比较像距v随物距u变化的情况，可得出的初步结论是：凸透镜成实像时，____________。

①根据实验序号1~8的数据，分析比较u+v随物距u变化的情况，推测凸透镜成实像时，u+v存在___________（选填“最小值”或“最大值”），且当物距u在________范围内可以找到这个极值。

2．在探究“平面镜成像特点”的实验中，小君同学选取一块平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验，如图所示．①小君将蜡烛A点燃置于玻璃板前，将未点燃的蜡烛B在玻璃板后移动，人眼应在玻璃板______（选填“前”或“后”）观察．在寻找像的位置时，小君发现无论怎样移动蜡烛B都不能与像重合，原因是_____（选填“玻璃板太厚”或“玻璃板未竖直安装”）．①实验器材调整正常后，将玻璃板向蜡烛A靠近时，A蜡烛像的大小____（选填“变大”“变小”或“不变”）3．探究凸透镜的成像规律，小明进行了如下操作并得到了相关结论．（1）如图所示，让太阳光正对着凸透镜照射，改变另一侧光屏与凸透镜间的距离，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距是_____cm．（2）将蜡烛，透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在_____，这样做的目的是使像成在光屏的中央．（3）按要求进行观察和测量，并将观测情况记录在表中．a．在表中横线上填写相应内容_________．b．当烛焰从远处靠近透镜，仍要在光屏上得到清晰的像，光屏应_____（“靠近”或“远离”）透镜．c．如图是他某次的实验情景．此时他在光屏上看到烛焰清晰的像，生活中的_____就是利用这一原理制成的．d．实验过程中，蜡烛在燃烧中不断缩短，导致光屏上的像向_____（选填“上”或“下”）移动．4．小波制作了如图所示镂空的“F”字样LED发光字来充当物体，如图乙所示将发光字（图中未标）、带小孔的不透明纸板、半透明塑料板（光屏）依次置于光具座的A、B、C位置。

2020中考物理重点知识专题八：光学实验及其应用考点一：探究平面镜成像特点1.如图是验证“平面镜成像特点”的实验装置,其中A为玻璃板前点燃的蜡烛,B为玻璃板后未点燃的蜡烛。

有关本实验的说法错误的是( )A.玻璃板应该与桌面垂直B.实验宜在较暗的环境中进行C.眼睛应从B一侧观察成像情况D.蜡烛燃烧较长时间后像物不再重合2.实验室中探究“平面镜成像特点”实验时,用薄玻璃板代替平面镜做实验的情景如图所示。

眼睛在A侧看到的蜡烛的像是由光的(选填“反射”或“折射”)形成的,实验中将蜡烛靠近玻璃板,像的大小。

3.（2019阜新）在“探究平面镜成像特点”实验中：（1）平面镜成像原理是_____。

（2）实验中用玻璃板代替平面镜的原因_____。

（3）为了比较像与物大小关系，选取两支_____的蜡烛。

（4）无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是_____。

（5）判断平面镜成虚像的方法是_____。

（6）平面镜成像时像和物到平面镜的距离_____。

考点二：平面镜成像的应用1.小丽面向穿衣镜,站在镜前60cm处,镜中的像与她相距( )A.30cmB.60cmC.90cmD.120cm2.在鞋店试穿新鞋时,小明直立面向竖直放置在地面上的“试鞋镜”,看不到镜中自己脚上的新鞋。

小明做以下动作,能够让他看到镜中自己脚上的一只鞋或者两只鞋的是( )A.站在原地下蹲B.保持直立靠近“试鞋镜”C.站在原地竖直向上提起一只脚D.保持直立远离“试鞋镜”3.汽车夜间行驶,一般车内不开灯,这是因为( )A.要节约用电B.假如车内开灯,司机前面的玻璃会产生车内物体的像,影响司机行车安全C.车内开灯形成漫反射,光线刺眼,影响司机视线D.车内开灯,光射到车外的后视镜上,反射到司机眼中,影响司机行车安全4.小明以0.5m/s的速度沿平行于平面镜的方向走动过程中,他在镜中的像相对小明的速度为m/s,若小明身高1.8m,平面镜高度小于0.9m,他在这个平面镜中(选填“能”“不能”或“有时能”)看到自己的全身像。

中考物理模拟题《光学实验》专题检测卷-附带答案学校:___________姓名：___________班级：___________考号：___________1．如图所示，在“探究平面镜成像特点”实验中（1）所需的器材是玻璃板、两个完全相同的蜡烛、铅笔、白纸和（2）为了便于观察，该实验最好在环境中进行（选填“较明亮”或“较暗”）（3）在实验过程中，将蜡烛A放在玻璃板的一侧，B放在另一侧，在确定蜡烛B与蜡烛A 的像是否完全重合时，人眼的观察位置应该是在玻璃板前蜡烛A这一侧不同的位置，在判断所成的像是实像还是虚像时，移走蜡烛B，在原来B的位置放一光屏后，人眼的观察位置应该是（选填序号：A．直接观察玻璃板后蜡烛；B．在玻璃板前蜡烛A这一侧不同的位置；C．直接观察光屏），光屏上没有像，说明平面镜成的是（虚/实）像，若利用照相机把平面镜成像的情景拍摄下来，则照相机应在玻璃板（“前”或“后”）对着像进行拍照．（4）实验中某同学将玻璃板和点燃的蜡烛A放置好后，移动未点燃的蜡烛B与A的像完全重合时，记录下了物、像、镜的位置，接下来的操作是（选填序号：A．整理实验器材B．改变蜡烛位置多次实验）2．在“探究凸透镜成像规律”的实验中。

（1）如图甲所示，平行光正对凸透镜照射，光屏上出现个最小最亮的光斑，则该凸透镜的焦距为f＝cm；（2）调节光源和光屏的位置，如图乙所示，光屏上能成清晰（选填“倒立”或“正立”）的实像，生活中就是利用这一原理制成的；（3）若保持光源在35cm处和光屏在80cm处不动，可将透镜向（选填“左”或“右”）移动，光屏上会再次成清晰的像，此时成（选填“放大”或“缩小”）的实像；（4）为了探究“近视和远视眼的成因”，某同学利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成弯曲度可以调整的水透镜。

将蜡烛、水透镜和光屏如图丙放置，光屏上出现了清晰的烛焰像，用注射器抽水，水透镜变薄，光屏上的烛焰像变模糊，说明在被抽水后，水透镜焦距变（选填“大”或“小”），相当于人（选填“近视眼”或“远视眼”），矫正此视力问题，可配戴透镜。

2024年中考物理专题训练——光学实验1．在“探究凸透镜成像的规律”实验中，凸透镜焦距为15cm。

（1）实验前，爱米调整蜡烛、凸透镜、光屏，使三者中心大致在同一高度如图甲，其目的是；（2）爱米固定蜡烛和光屏如图甲，然后任意移动凸透镜过程中，（选填“可能”或“不可能”）在光屏上得到烛焰的像；（3）如图乙所示，光屏应在（选填“①”、“②”或“③”）区域移动，才能得到倒立、的实像。

生活中的应用有。

（写一例即可）；（4）接下来，在蜡烛和凸透镜之间靠近凸透镜放上一个老花镜，发现像变得模糊了。

若不改变蜡烛和凸透镜的位置，应适当向（选填“左”或“右”）移动光屏，才可能重新在光屏上得到烛焰的像；（5）在图丙中画出两块透镜的折射光线。

2．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和几种不同颜色的笔，依据教材设计了如图所示的实验。

（1）实验中还需要的器材是；（2）实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是______；A．向纸板喷烟或雾B．使光束垂直纸板射到O点C．使光束贴着纸板射到O点（3）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹；取下纸板，测量ON两侧的∠i和∠r，将数据记录在上表中，根据数据得出的结论是；（4）若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出，因为在反射现象中，；（5）如图是“探究光的反射规律”的装置将一张可以沿ON折转的白色硬纸板ABCD放置在平面镜上，让一束光紧贴硬纸板射向镜面上的O点，可在ABCD平面内看到反射光线；实验中使用可折转的硬纸板，除了能呈现光路外，另一个目的是探究。

3．小明在做探究光的折射特点的实验，左下图是光从空气射入水中时的光路。

通过实验得到如下数据：（1）分析表中数据，可得出结论：①光从空气斜射到水面时，将同时发生和现象；②光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（选填“大于”、“等于”或“小于”）入射角。

中考物理总复习《光学实验题》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________小孔成像实验1．学习了光学知识以后，爱动脑筋的锐锐和辰辰同学想自己探究小孔成像现象，如图所示，他们在两个空罐的底部分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜蒙住罐口，分别将小孔对着烛焰和灯丝，可看到烛焰和灯丝通过小孔所成的像。

（1）分析比较甲、乙两图，可以得出结论：像的形状与无关；（2）分析比较甲、丙两图，可以得出结论：像的形状与有关；（3）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是（选填“正立”或“倒立”）的实像，说明小孔成像的原理是：。

（4）晴天在树荫下的圆形光斑就是通过树叶间的小孔在地面上所成的像。

2．学习了光的直线传播知识后，小明利用生活中的废旧物品探究小孔成像，他用一次性杯子和半透明薄膜做了一个“针孔照相机”，他在一次性杯子的底部用针戳了一个小孔，在杯口蒙上一层半透明薄膜。

（如图甲所示）（1）小明在明亮的实验室用这个“针孔照相机”来观察蜡烛通过小孔所成的像（如图乙所示），观察方法正确的是（选填“A”或“B”）（2）图中烛焰在塑料薄膜上所成的像是（填“实像”或“虚像”）；其成像的原理是；（3）实验中蜡烛燃烧变短，则它在薄膜上的像将向（填“上”或“下”）方向移动；小明改进方法后用“针孔照相机”再观察蜡烛通过小孔所成的像，并发现增大孔到蜡烛的距离，可观察到半透明薄膜上蜡烛的像（选填“变大”、“变小”或“不变”）。

（4）小明在另一个一次性杯子底部挖了一个小三角形的小孔，继续在同位置观察同一个蜡烛，发现在半透明薄膜上的像的形状（选填“有”或“没有”）变化。

（5）小明和小华在硬纸板上挖孔来研究太阳的小孔成像，为了研究孔的大小对光斑形状的影响，小明设计了图1的装置，小华设计了图2的装置，（其中乙均为不透明卡纸），如图所示。

接着，从图示位置沿箭头方向水平移动乙，改变孔的大小，同时观察光斑形状的变化情况。

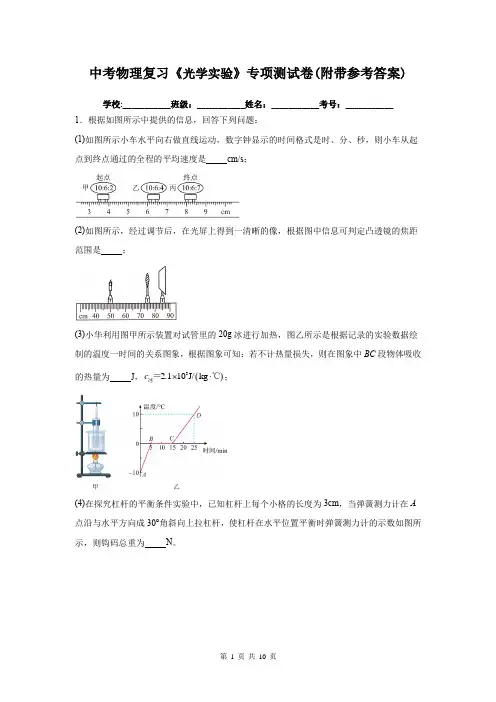

中考物理复习《光学实验》专项测试卷(附带参考答案)学校:___________班级：___________姓名：___________考号：___________1．根据如图所示中提供的信息，回答下列问题：(1)如图所示小车水平向右做直线运动，数字钟显示的时间格式是时、分、秒，则小车从起点到终点通过的全程的平均速度是 cm/s ；(2)如图所示，经过调节后，在光屏上得到一清晰的像，根据图中信息可判定凸透镜的焦距范围是 ；(3)小华利用图甲所示装置对试管里的20g 冰进行加热，图乙所示是根据记录的实验数据绘制的温度一时间的关系图象，根据图象可知：若不计热量损失，则在图象中BC 段物体吸收的热量为 J ，()32.110J/kg c ⨯⋅冰＝℃；(4)在探究杠杆的平衡条件实验中，已知杠杆上每个小格的长度为3cm ，当弹簧测力计在A 点沿与水平方向成30°角斜向上拉杠杆，使杠杆在水平位置平衡时弹簧测力计的示数如图所示，则钩码总重为 N 。

2．请按要求完成填空(1)如图（a）所示，不断抽气，发现听到的手机铃声越来越小，由此现象可以推理出；(2)如图（b）所示，可知凸透镜的焦距为cm；(3)如图（c）所示，可知压力的作用效果与和有关。

3．在“探究光的反射规律”的实验中，将平面镜放在水面平桌面上，硬纸板竖直地立在平面镜上，硬纸板上的直线NO垂直于镜面，右侧纸板可绕ON折转。

（1）为了精确探究光的反射规律，除了图中的器材和刻度尺，还需要的测量工具是在纸板上从不同方向都可以看到人射光EO的径迹，这是因为光在纸板上发生了反射。

（2）如图甲所示，一束光贴着纸板沿某一方向射到O点经平面镜反射，沿另一个方向射出。

保持左侧纸板和人射光的位置不变，将右侧纸板绕ON向后折转（如图乙），此时在右侧纸板上（选填“能”或“不能”）看到反射光。

4．如图甲所示是探究平面镜成像特点的实验。

（1）实验时，先将方格纸放在水平桌面上，再将茶色玻璃放置在方格纸上；（2）选用两个完全相同的棋子是为了比较和物的大小关系；（3）如图乙所示，棋子放在A处，观察者在B处，可以看到棋子的像在处（选填“a”、“b”、“c”或“d”），若小格子边长10cm，则棋子与像的距离为cm。

2024年中考物理专题训练——光学实验1．如图所示是小依和小钟探究光的反射规律时的实验。

（1）实验时在平面镜中看到纸板的像，这种现象形成的原理（选填“是”或“不是”）光的反射；（2）小钟多次改变入射角的大小，其目的是；通过该实验得到的结论是反射角入射角（选填“大于”、“小于”或“等于”）；（3）实验过程中，进行下列哪项操作后，在纸板上仍可以看到反射光；A．如图乙所示，将纸板的右半部分向后翻折B．如图丙所示，将纸板与入射光束一起以ON为轴旋转（4）如图丁是小依设计的液面微变监视器，光束发射器保持不动，若光电转换接收器上的光斑从S1移向S2，则表明液面（选填“上升”、“下降”或“不变”），反射角（选填“变大”“变小”或“不变”）。

2．如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上（1）选用白色光屏的作用是：；（2）实验时如果要探究反射光线、入射光线、法线在同一平面，你的操作是：，此时（填“能”或“不能”）在纸板上看到反射光；（3）如图甲所示，当E、F在同一平面上，让入射光线AO沿E射向镜面，此时∠BON ∠AON（填“大于”、“小于”或“等于”）。

如果将AO向O N靠近，则OB会向靠近；如果光线沿BO入射，则经镜面反射后光线沿OA射出，光路是的；（4）为了得到反射角与入射角大小关系的普遍规律，应当。

3．小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律：（1）如图甲所示，小明将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，该凸透镜的焦距为cm；（2）实验时，把凸透镜固定在光具座50cm刻度线处，为使像成在光屏中央，应将烛焰、凸透镜和光屏三者中心调到；（3）小明将蜡烛移至光具座20cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是、的实像；生活中的（选填“放大镜”、“投影仪”或“照相机”）就是利用这种成像规律工作的；（4）接着，小明保持凸透镜在光具座上的位置不动，如果仅将图乙中蜡烛和光屏的位置互换，发现光屏上仍能观察到清晰的、的实像。

1如图，让一束太阳光照射三棱镜,射出的光射到竖直放置的白屏上.以下说法正确的是( ）A. 如果在白屏与棱镜之间竖直放一块红色玻璃,则白屏上其他颜色的光消失，只留下红色B ． 如果在白屏与棱镜之间竖直放一块蓝色玻璃,则白屏上蓝色光消失,留下其他颜色的光C. 如果把一张红纸贴在白屏上，则在红纸上看到彩色光带Ｄ．如果把一张绿纸贴在白屏上，则在绿纸上看到除绿光外的其他颜色的光 2“大黄鸭”来到中国,下列能正确表示“大黄鸭”在水中所成倒影的是( ） A ．B ．C.D.3电影院放映电影过程中涉及到很多光学知识,下列说法正确的是( ) A ． 光射到银幕上发生了镜面反射 Ｂ. 银幕上的像是正立放大的虚像 C ． 从放映机射向银幕的光是沿直线传播的 D ． 白色的银幕可以吸收所有的色光 4）下列说法正确的是（ )A ．人在岸上看到的水中“飞鸟”是由于光的反射形成的 B ． 人在岸上看到的水中“鱼”的位置比实际位置低 C ． 光从水射入空气后速度变大D ．光在发生折射后，折射角一定小于入射角 5、有了光，自然界才绚丽多彩。

下列有关光的说法中正确的是：（ ） A ．泸州市城区内南宋建筑的“白塔”，塔身洁白，是因为它吸收了所有的色光 B ．光从空气进入水中,传播方向一定发生改变 C.电影屏幕选用粗糙的布料,目的是避免光发生漫反射Ｄ．一束光与镜面成３0°角照射到平面镜上，其反射角是6０°6.已知玻璃的折射率大于空气的折射率。

当一束激光ＡO 由空气斜射人平行玻璃砖的上表面，经两次折射后从玻璃砖的下表面射出,下列所作的四个折射光路图中.可能正确的是:( )7.舞蹈演员站在平面前训练．下列说法正确的是 Ａ.演员在平面镜中成实像 Ｂ．演员远离平面镜时，在平面镜中所成的像变小 C ．演员靠近平面镜时,像远离平面镜D.演员以0.５ｍ/s 的速度运动时，像也以0.５ｍ/s 的速度运动8. 图５ 是利用透明玻璃板探究平面镜成像特点的实验示意图, 下列说法正确的是A. 该实验最好在明亮的环境中进行B ． 蜡烛远离玻璃板过程中, 蜡烛的像始终与蜡烛等大 Ｃ． 把光屏放在玻璃板后像所在的位置, 像会成在光屏上 D. 玻璃板应选择较厚且涂有水银反光面的镜子9.红外线和紫外线的应用非常广泛,下列仪器中,属于利用紫外线工作的是A.电视遥控器ﻩ B.医用“B 超机”ﻩC ．验钞机ﻩﻩﻩD ．夜视仪１0．如图所示是两个并排而且深度相同的水池,一个装水，另一个未装水。

初中物理中考专题复习《光学实验》（附参考答案）考点一、平面镜成像规律解题关键：等大、等距、垂直、虚像1.例题1：利用图甲装置探究“平面镜成像的特点”。

在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。

（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是像。

（2）图乙是小强某次测量蜡烛A到平面镜的距离L为 cm，则蜡烛B到平面镜的距离为 cm；将蜡烛靠近玻璃板，像的大小将（选填“变大”、“变小”或“不变”）（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的（选填“①”或“②”）处。

考点总结：1.平面镜成像规律：对称（等大、等距、垂直）；虚像（光屏无法承接）2.用玻璃板代替平面镜的目的？3.寻找蜡烛像的位置，眼睛应位于哪一侧？2.变式1:如图，是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。

(1)为便于观察，该实验最好在（选填“较明亮”或“较黑暗”）环境中进行；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到巧妙地解决了确定像的位置和大小的问题。

(2)点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像为止，这时发现像与物的大小 ;进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板 ;；像和物到玻璃板的距离 . （3)为证实上述有关成像特点是否可靠，你认为应采取的操作是 .A、保持A,B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察B、保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2)相同的操作．考点二、凸透镜成像规律解题关键：一倍焦距分虚实、二倍焦距分大小。

实像异侧倒立、虚像同侧正立。

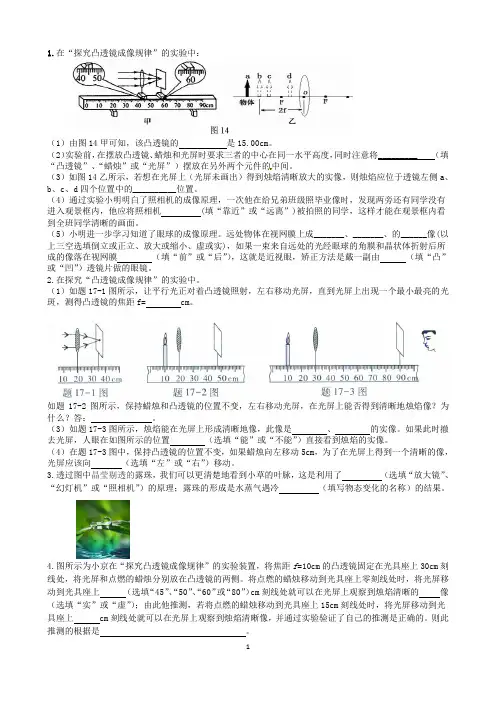

1.在“探究凸透镜成像规律”的实验中：（1）由图14甲可知，该凸透镜的是15.00cm。

（2）实验前，在摆放凸透镜、蜡烛和光屏时要求三者的中心在同一水平高度，同时注意将_________ （填“凸透镜”、“蜡烛”或“光屏”）摆放在另外两个元件的中间。

（3）如图14乙所示，若想在光屏上（光屏未画出）得到烛焰清晰放大的实像，则烛焰应位于透镜左侧a、b、c、d四个位置中的__________位置。

（4）通过实验小明明白了照相机的成像原理，一次他在给兄弟班级照毕业像时，发现两旁还有同学没有进入观景框内，他应将照相机 (填“靠近”或“远离”)被拍照的同学，这样才能在观景框内看到全班同学清晰的画面。

（5）小明进一步学习知道了眼球的成像原理。

远处物体在视网膜上成_______、_______、的______像(以上三空选填倒立或正立、放大或缩小、虚或实)，如果一束来自远处的光经眼球的角膜和晶状体折射后所成的像落在视网膜（填“前”或“后”），这就是近视眼，矫正方法是戴一副由（填“凸”或“凹”）透镜片做的眼镜。

2.在探究“凸透镜成像规律”的实验中。

（1）如题17-1图所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f= cm。

如题17-2图所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰地烛焰像？为什么？答：。

（3）如题17-3图所示，烛焰能在光屏上形成清晰地像，此像是、的实像。

如果此时撤去光屏，人眼在如图所示的位置（选填“能”或“不能”）直接看到烛焰的实像。

（4）在题17-3图中，保持凸透镜的位置不变，如果蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向（选填“左”或“右”）移动。

3.透过图中晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了（选填“放大镜”、“幻灯机”或“照相机”）的原理；露珠的形成是水蒸气遇冷（填写物态变化的名称）的结果。

2024年中考物理专题训练——光学实验1．如图甲所示，在“探究光的反射规律”实验中：（1）在纸板前从不同方向都可以看到纸板上入射光线EO的径迹，这是因为光在纸板上发生了（选填“漫”或“镜面”）反射；（2）多次改变入射角的大小进行实验，可以得出结论：反射角入射角；（3）如果让光线逆着OF的方向射向镜面会发现反射光线沿着OE的方向射出，这表明：在光的反射现象中，；（4）小明发现实验中所用的激光垂直照在光屏上不是一个点而是一条直线，这样使得实验中更容易观察光路。

他很好奇这是如何做到的，于是拆开激光笔。

如图乙所示，一束很细的激光发射出来后通过一个透明的圆柱体，由于圆柱体对光有（选填“会聚”或“发散”）作用，最终使激光在光屏上展开得很慢。

2．如图所示，在“探究光的反射规律”的实验中，平面镜M放在水平桌面上，E、F是两块粘接起来的硬纸板，垂直于镜面且可绕ON转动：（1）如图甲所示，当纸板E、F在同一平面内时，让入射光线OA沿纸板E射向镜面，在纸板F上可看到反射光线OB，测出入射角和反射角的大小，改变入射光线的方向，再观测几组入射角和反射角，这样做的目的是比较反射角和入射角的关系；当入射角变大时，光线OB将（选填“远离”或“靠近”）法线ON；（2）如图乙所示，以法线ON为轴线，把纸板F向后缓慢旋转，在纸板F上（选填“能”或“不能”）看到反射光线OB，这样做的目的是探究入射光线、反射光线、法线。

3．小明利用图甲装置探究“平面镜成像的特点”。

A是点燃的蜡烛，B是与A完全相同但未点燃的蜡烛。

（1）实验室提供较厚和较薄的两块玻璃板，为保证实验效果，应选择（选填“较薄”或“较厚”）的玻璃板做实验；选用两支相同的蜡烛，是为了比较像和物体关系；（2）实验时，他应该在玻璃板（选填“前”或“后”）观察蜡烛的像，所成的像是（选填“虚”或“实”）像；（3）实验过程中将蜡烛靠近玻璃板一些，像的大小将（选填“变大”、“变小”或“不变”）；（4）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像大致位置在图中的（选填①或①）处。

中考物理总复习《光学实验》专题检测卷-附答案学校:___________姓名：___________班级：___________考号：___________一、光的反射类：1.在探究光的反射定律实验中，如图所示，把平面镜放在水平桌面，将硬纸板 (选填“垂直”或“水平”)放在平面镜上，使一束光贴着纸板A入射到0点，观察反射光；光在纸板上发生 (选填“镜面”或“漫”)反射，从而可以显示光路，该反射 (选填“遵循”或“不遵循”)光的反射规律。

2.如图所示，在“探究光反射时的规律”实验中，平面镜M水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，并可绕竖直接缝ON翻折。

（1）实验中白色纸板的表面应尽量（选填“粗糙”或“光滑”），为了便于测量和探究，需要在纸板上记录的是：。

（2）将需要记录的物理量填写在表格中，无需填数据。

（3）利用本实验器材，探究“光的反射中光路是否可逆”的操作步骤是：。

3.如图是探究光的反射规律的实验情景，请回答：（1）实验中光屏应固定在反射面上，实验中光屏的作用是。

（2）把纸板的右半面F向前或向后折，反射光线（选填“仍然”或“不再”）存在，光屏上（选填“能”或“不能”）出现反射光线，这说明。

（3）让光线沿着BO方向入射，发现光线沿着OA方向射出，这说明：在光的反射中，光路是。

（4）实验中要多次改变入射角的大小来研究反射角和入射角的大小关系，这样做的目的是。

4.某同学在“探究光的反时规律”的实验中做了如下实验。

他将一个平面镜放在水平桌面上、再把相连接的两纸板E、F展开成一个平面，其中纸板E和F相连接的位置ON垂直于纸板底边CD。

（1）把纸板竖直立在平面镜上，如图甲所示，ON垂直于平面镜，使一束光贴着纸板E沿某一个角度射到O点，经平面镜反射，在纸板F上（选填“能”或“不能”）看到反射光；把纸板F以ON为轴向后折，如图乙所示，将在纸板F上看到反射光（选填“仍能”或“不能”），这说明反射光线、入射光线、法线；（2）实验中，若将纸板EF（连同激光笔）整体向后倾斜，此时反射光束；A.仍在纸板上呈现B.被纸板挡住C.在纸板前方（3）结合上述实验请你进一步推断：反射光线与入射光线所在的平面与平面镜的位置关系是（选填“垂直”或“不垂直”）的。

2024年中考物理专题训练——光学实验1．按图甲做“探究平面镜成像的特点”实验时：（1）为了更好的完成实验，最好选用（镜子/茶色玻璃板/无色玻璃板）；（2）为了比较蜡烛与其像大小关系，选用两根（相同/不相同）的蜡烛，且应把放在平面镜后面的蜡烛与放在平面镜前面的蜡烛，才能进行比较物与像的大小；（3）如图乙是平静的水面上的倒影，其成像的原理是。

2．小思同学在进行“探究凸透镜成像规律”的实验，已知凸透镜的焦距为10cm。

（1）实验中各器材的摆放位置如图所示，要探究物距大于二倍焦距时的成像特点，可保持凸透镜的位置不变，将蜡烛移至光具座cm刻度线的左侧区域，再移动光屏找到清晰的像。

（2）小思将自己观测到的实验数据和现象记录在上表中。

①分析1、2、3次数据可知，物距大于二倍焦距时，光屏上成倒立、缩小的像；②分析1、2、3、4次数据可知，随着物距的减小，光屏上像的大小逐渐变。

（3）在光具座足够长的情况下，第5、6次实验中小思无论怎样移动光屏上都得不到烛焰的像，于是他马上得出：物距等于或小于焦距时，凸透镜不能成像。

这个得出结论的过程并不严谨，他应该增加的一步操作是：。

3．如图所示是小方同学用两只外形相同的蜡烛“探究平面镜成像的特点”。

（1）用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于确定。

（2）选取相同的蜡烛，是为了便于比较像和物体的关系。

（3）在实验过程中，把一只点燃的蜡烛放在玻璃板前，再将另一支蜡烛（选填“点燃”或“不点燃”）放在玻璃板的后面来回移动，直到看上去跟前面的蜡烛的像。

（4）当点燃的蜡烛放在玻璃板前面20cm的A处时，玻璃板后B处的蜡烛好像也被“点燃”了；移去B处的蜡烛，将光屏放在B处，发现光屏上并没有蜡烛的像，这说明平面镜所成的像是像。

4．如图所示，是某物理学习兴趣小组做“探究平面镜成像特点”的实验装置。

实验时，将一块玻璃板竖立在水平桌上，再取两段完全一样的蜡烛A和蜡烛B一前一后竖立在桌面上，点燃玻璃板前的蜡烛A进行实验。

中考物理复习《光学实验题》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________小孔成像实验1．如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央敲一个小孔，将易拉罐的顶部剪去后，蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置。

将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：（1）烛焰在塑料薄膜上所成的像是（填“实像”或“虚像”）；其成像的原理是光的；（2）如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是（____）A．三角形光斑B．圆形光斑C．烛焰的正立像D．烛焰的倒立像（3）眼睛从右侧看过去，将蜡烛在孔前绕顺时针旋转，则人眼看到的塑料薄膜上的像是（选填“顺”或“逆”）时针旋转的；（4）为了增大烛焰所成的像，可将蜡烛与小孔的距离调（选填“远”或“近”）一些。

2．学习了光学知识后，爱动脑筋的小桐和小朵想自己探究小孔成像实验。

如图所示，她们给两个空罐的底部中央分别打上一个圆孔和一个方孔，再分别用两片半透明的塑料膜蒙在空罐的口上。

分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。

（1）分析比较甲、乙两图，可以得出的结论是：小孔成像的形状与小孔的形状（选填“有关”或“无关”）。

（2）分析比较甲、丙两图，可以得出的结论是：小孔成像的形状与的形状有关。

（选填“物体”或“塑料膜”）（3）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是（选填“正立”或“倒立”）的像，说明小孔成像是由于原理。

（4）树荫下的圆形光斑就是通过树叶间的小孔在地面上所成的像。

探究光的反射定律实验3．用如图所示装置探究光的反射定律，白色硬纸板EF垂直于平面镜放置，能沿ON折转，ON垂直于平面镜。

让入射光贴着纸板EF沿AO射向平面镜上的O点，观察反射光的方向。

（1）实验中纸板的作用是，将入射光线AO向法线靠近时，看到反射光线OB （选填“靠近”或“远离”）法线；（2）纸板EF右侧没有沿ON折转时，能观察到反射光线，有折转时，观察不到反射光，说明光反射时，反射光线和入射光线、法线在；（3）将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时，光路是的；（4）由于光在纸板上发生了（选填“镜面反射”或“漫反射”），所以从不同方向都可以观察到光在纸板上传播的途径；（5）实验测得入射角为45°，反射角也为45°，由此得出“光反射时，反射角等于入射角”的结论，你认为得出的结论（选填“合理”或“不合理”），原因是。

中考物理总复习《光学实验》专项测试题(带答案）学校:___________班级：___________姓名：___________考号：___________1．如图是“探究凸透镜成像规律”的实验装置。

（1）如图甲所示，一束平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距为cm；（2）在实验前将此凸透镜固定在光具座上并调整实验器材，使烛焰、凸透镜和光屏三者的中心在。

该实验应在光线较（选填“亮”或“暗”）的环境中进行；（3）当把蜡烛放在图乙位置时，移动光屏，在光屏上能成倒立、（选填“放大”“缩小”或“等大”）的实像，生活中人们利用这一成像规律制成了（选填“照相机”“投影仪”或“放大镜”）；（4）若将蜡烛向左移动，应将光屏向移动，才能再次在光屏上成清晰的像，此时像的大小与之前相比会变；（5）随着蜡烛燃烧变短，此时光屏上的像将会向移动，如果想让像仍然成在光屏的中央，可将光屏适当向移动（均选填“上”或“下”）。

2．如图甲是小明探究“平面镜成像特点”实验装置，图中A、B是两段外形相同的蜡烛。

(1)选用透明的玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于；(2)如图甲所示，在水平桌面上铺张大纸，将玻璃板立在纸上，沿着玻璃板在纸上画一条直线，这条直线代表的位置。

在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，直到B与A的像完全重合，这说明；(3)若在蜡烛B和玻璃板之间竖直放置一张不透明的白纸，则从A侧透过玻璃板一定能看到的是（选填序号：①蜡烛B①蜡烛A的像①蜡烛B的像①蜡烛A的像和蜡烛B），说明平面镜所成的像是像；(4)实验结束后，小明想，若把玻璃板沿竖直MN截成两部分，如图乙所示，并分别向两侧平移小段距离，两块玻璃板仍然在原来平面内，则蜡烛通过左右两块玻璃板成像的情况（填序号）；①各成半个像，合起来成一个完整的像①都成完整的像，且两个像在不同位置①都成完整的像，且两个像在同一位置(5)如图丙所示，平面镜与水平地面成45°角放置，水平地面上的箭头表示一线状发光体，请利用平面镜成像特点，画出该发光体在平面镜中所成的像。

2024年中考物理专题训练——光学实验1．小文用图甲所示的器材做“探究凸透镜成像规律”的实验，正确操作后记录数据绘制成如图乙所示的图线。

（1）为了便于观察光屏上的像，用于承接像的光屏表面最好是（选填“光滑”或“粗糙”）；（2）如图甲所示，光屏上恰好出现了清晰的像，则该像是（选填“放大”或“缩小”）的像（图中像没有画出）。

小文将蜡烛移动到光具座上30cm刻度线处，发现光屏上的像变得模糊，此时应该将光屏向（选填“左”或“右”）移动适当距离，光屏上才能呈现清晰的像；（3）接着，小文将一眼镜片竖直放在蜡烛和凸透镜之间，光屏上的像又变得模糊，将光屏向右移动适当距离后像又变得清晰，由此可知，该眼镜片是（选填“凸”或“凹”）透镜；（4）图乙中A，B，C三点分别与蜡烛在光具座上移动过程中的三个位置相对应，其中成像特点相当于照相机的是（选填“A”、“B”或“C”）。

2．小明在“探究凸透镜成像规律”的实验中，所用凸透镜的焦距为15cm．（1）如图甲所示，移动光屏找到清晰的蜡烛的像，这个像是图乙中的，利用此原理可以制成．（选填“照相机”、“幻灯机”、“放大镜”）（2）小明把蜡烛依次放在A、B位置，在坐标纸上记录了光屏上像的大小．如图丙所示（A’、B’分别表示蜡烛在A、B处所成的像）．跟同学们交流后发现：①成倒立放大像的条件是；②成实像时，物距减小，像距．（3）保持凸透镜位置不动，小明又把蜡烛放在距凸透镜18cm处，在光具座上无论怎样移动光屏，都找不到清晰的像，原因可能是．聪明的小明拿起一副眼镜放在蜡烛和凸透镜之间靠近凸透镜处，在光具座上移动光屏，光屏上出现了清晰的像，则小明拿起的眼镜是．（选填“近视镜”或“远视镜”）3．如图1所示，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON 折转的E、F 两块板组成．让一束光贴着光屏左侧的E 板沿AO 方向射到O 点，在右侧F 板上能看到反射光线OB．（1）实验时从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了（填“镜面“或“漫“）反射．若将F 板向后折转一定的角度，则在F 板上（填“能“或“不能“）看到反射光，此时反射光线和入射光线仍然在同一平面内．光屏在实验中的作用是；课后，某同学又做了相关的探究：（2）他利用同一套实验器材，选择入射角分别为15°、30°、45°的三条光线进行实验，结果得到了不同的数据，如右表所示．经检查，三次试验中各角度的测量值都是准确的，但总结的规律却与反射定律相违背．你认为其中的原因应该是．（3）他将一束光射向水面，但没有看到反射光线和入射光线，请根据所学知识在图2中作出反射光线和入射光线的大致位置．4．某学习小组做“探究凸透镜成实像的规律”实验，他们在光具座上固定焦距为f的凸透镜，取高度h 为8厘米的物体进行实验。
