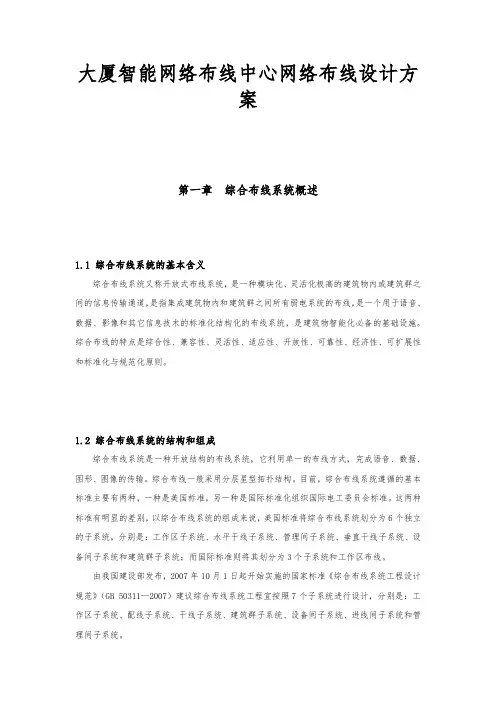

大厦智能网络布线中心网络布线设计方案第一章综合布线系统概述1.1 综合布线系统的基本含义综合布线系统又称开放式布线系统，是一种模块化、灵活化极高的建筑物内或建筑群之间的信息传输通道，是指集成建筑物内和建筑群之间所有弱电系统的布线，是一个用于语音、数据、影像和其它信息技术的标准化结构化的布线系统，是建筑物智能化必备的基础设施。

综合布线的特点是综合性、兼容性、灵活性、适应性、开放性、可靠性、经济性、可扩展性和标准化与规范化原则。

1.2 综合布线系统的结构和组成综合布线系统是一种开放结构的布线系统，它利用单一的布线方式，完成语音、数据、图形、图像的传输。

综合布线一般采用分层星型拓扑结构。

目前，综合布线系统遵循的基本标准主要有两种，一种是美国标准，另一种是国际标准化组织国际电工委员会标准。

这两种标准有明显的差别，以综合布线系统的组成来说，美国标准将综合布线系统划分为6个独立的子系统，分别是：工作区子系统、水平干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统；而国际标准则将其划分为3个子系统和工作区布线。

由我国建设部发布，2007年10月1日起开始实施的国家标准《综合布线系统工程设计规范》（GB 50311—2007）建议综合布线系统工程宜按照7个子系统进行设计，分别是：工作区子系统、配线子系统、干线子系统、建筑群子系统、设备间子系统、进线间子系统和管理间子系统。

1.3 系统设计原则与依据1、系统设计原则兼容性、开放性、灵活性、可靠性、先进性和经济性。

2、系统设计依据满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568A 北美商用建筑电信布线标准－ANSI / EIA/TIA-569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－IEEE 100 BASE-T 100兆以太网－CCITT ISDN 综合业务数据网络标准－IEEE802.3 10BASE-T 光纤分布数据接口（FDDI）标准－IEEE802.5 TOKENRING 网络标准－ATM 155Mbps/622.5Mbps 异步传输模式标准－RS232、X.21、RS422 异步、同步传输标准第二章项目要求与需求分析2.1 项目概况宣城市创业中心是由宣城井田力达房地产综合开发有限责任公司在宣城开发的高标准、大规模、集商业、住宅为一体的综合建筑。

XXX办公楼网络综合布线设计方案XXX办公楼网络综合布线设计方案为了满足现代办公环境对于网络服务的需求，我们精心设计了XXX办公楼的网络综合布线方案。

我们的设计方案旨在提供高速稳定的网络连接，减少网络故障和维修时间，同时降低整个办公楼的运营成本。

一、总体思路我们采用了智能化的网络布线系统，将灵活性与可维护性有机地结合起来。

系统中涉及到了基础设施、服务器机房、楼层间的网络连接及各部门内部的网络连接。

我们的整体思路是通过合理的布线设计来提高网络连接质量，降低维护成本并增加未来的可扩展性。

二、基础设施我们的基础设施包括电缆管道和电缆桥架。

我们采用了高质量的电缆管道，将电缆和线路分类，直接接入电缆桥架中，方便维护，并可以提高散热效果。

电缆桥架的材料采用铝合金，它具有良好的抗腐蚀性和导电性。

我们的设计能够保证基础设施的高效使用，减少故障率和维护成本。

三、服务器机房服务器机房是网络中心，我们采用了Fibre Channel over Ethernet（FCoE）和千兆以太网技术，将网络连接带宽提高到10Gbps。

在服务器机房，我们采用了光纤布线与级联结构，提高光纤传输速度和抗干扰性。

同时，我们还引入了20台千兆交换机，以满足大规模网络连接和日常维护的要求。

服务器机房布线设计的高效性，能够延长设备使用寿命，减少维护频率。

四、楼层间网络连接我们的设计思想是将各个楼层和服务器机房之间建立起一个高效快速的网络连接。

我们采用了多模光纤和单模光纤技术，以确保网络带宽的高速传输和数据的稳定性。

在材料选择方面，我们采用了高质量、抗冲击的光纤线材，可以在长时间使用中保持网络的高性能状态。

同时，我们布置了2500多条的网线和5300多米的光纤线材，能够满足多种类型的网络需求，提供高速稳定的网络服务。

五、部门内部网络连接我们设计的网络布线方案还涉及各个部门之间的网络连接。

我们通过光纤线和千兆以太网线建立了一个基于VLAN的网络解决方案，进一步提高了网络的安全性和稳定性。

大厦综合布线详细设计方案二、项目要求和分析项目概况：大楼建设的总目标是：以高性能综合布线系统支撑，建成一个包含多用途的办公自动化系统、周密可靠的安全防范系统和智能化的消防灭火系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。

从而实现对大楼的电气、防火防盗、监控、计算机通信等全套实施按需控制，实现资源共享与外界信息交流。

设计范围包括营业大厅、电信设备机房、会议室、办公室和其他综合室，大楼共高十二层，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使本大楼成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑。

根据本工程的具体情况，它满足系统纳入结构化布线系统的条件：(a) 超五类水平电缆在设备端口至终端端口的距离不超过90米；(b) 采用高速率、大带宽的传输介质，数据传输的带宽在水平区内可达622Mbps； (c) 具有一定的抗电磁干扰特性和防电磁辐射泄露性能；通过信息端点规划定位，PDS布线支撑，使大楼获得相当健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。

也为该建筑群提供了良好的内部环境和畅通的对外联络设施。

1. 2系统需求配置：本项目主要为标准型办公场所,因此采用较高的配置标准。

根据甲方要求并结合本公司多年来在该领域的设计、施工经验，工程所采用布线产品均为普天超5类结构化布线产品，使整个系统完全满足超5类传输性能标准，以适应10—技术发展和使用的要求，且具有开放性、灵活性和可扩展性。

2．3楼层信息点分布：根据甲方所提供的施工平面图及华为公司《驻外机构装修标准》，核算出各楼层信息点分布图如下：南京普天楼宇智能 **大楼综合布线系统方案三、设计方案3.1 方案设计概述根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：根据用户要求，主设备间位于大楼第三层程控机房，每三层设置一个分层配线间，由主设备间将垂直线缆引入竖井, 分别引至各层配线间，垂直电缆语音部分采用3类大对数电缆，数据部分采用6芯多模光缆，水平布线电缆均采用超5类4对UTP 电缆，信息插座选用普天公司特色产品5类系列插座。

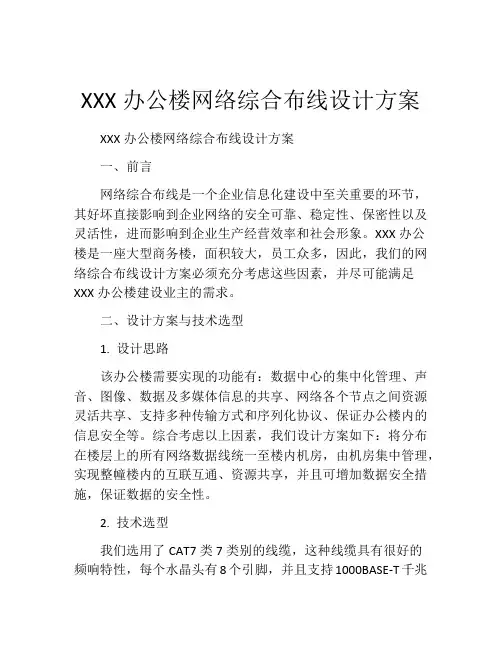

XXX办公楼网络综合布线设计方案XXX办公楼网络综合布线设计方案一、前言网络综合布线是一个企业信息化建设中至关重要的环节，其好坏直接影响到企业网络的安全可靠、稳定性、保密性以及灵活性，进而影响到企业生产经营效率和社会形象。

XXX办公楼是一座大型商务楼，面积较大，员工众多，因此，我们的网络综合布线设计方案必须充分考虑这些因素，并尽可能满足XXX办公楼建设业主的需求。

二、设计方案与技术选型1. 设计思路该办公楼需要实现的功能有：数据中心的集中化管理、声音、图像、数据及多媒体信息的共享、网络各个节点之间资源灵活共享、支持多种传输方式和序列化协议、保证办公楼内的信息安全等。

综合考虑以上因素，我们设计方案如下：将分布在楼层上的所有网络数据线统一至楼内机房，由机房集中管理，实现整幢楼内的互联互通、资源共享，并且可增加数据安全措施，保证数据的安全性。

2. 技术选型我们选用了CAT7类7类别的线缆，这种线缆具有很好的频响特性，每个水晶头有8个引脚，并且支持1000BASE-T千兆以太网、100BASE-TX百兆以太网、10BASE-T和其他高速协议。

这种线缆还能支持PoE技术，可以在数据传输的同时为端设备供电，对于大型办公楼的建筑物自动化和智能化提供了协同支持。

同时，CAT7型线缆还具备防电磁干扰和防干扰的能力，可使网络传输达到更高的速度和更高灵敏度的反应速度。

我们还选用了48端管理型交换机。

这种交换机支持多台设备的同时连接，可以更好地满足办公楼内的设备连接需求，实现数据共享的目的。

此外，该交换机还支持各种网络协议，支持VLAN功能，可以根据设备的应用不同进行分组，用户信息组与信息访问组以进行信息隔离和安全防护。

三、布线方案该办公楼的网络数据线采用星形设计，将各个办公室、会议室、洽谈室和公共区域等的线缆集中至楼层内的交换机集中管理，交换机集中在机房内。

同一楼层的接线柜基本上布置在同一位置，方便设备安装和管理，同时也方便维护。

南京某大厦综合布线工程设计综合方案一、项目背景南京某大厦是一座综合性高层建筑，内设办公、商业、酒店等多种业态。

随着信息化时代的发展，网络在人们的工作和生活中扮演着越来越重要的角色，因此，对于大厦内部的综合布线工程设计，有着更高的要求。

为了满足大厦内部业务信息化的需求，提升工作效率和居住舒适度，设计了南京某大厦综合布线工程设计综合方案。

二、设计原则1.全面性原则：将全部场景纳入考虑，无漏洞，全方位实现室内等功能;2.可靠性原则：满足电缆信号完整地传递，实现网络、语音、图像的高速、稳定、安全传输。

3.易管理原则：便于维护、管理。

4.扩展性原则：针对、张力问题，具有容错性和可扩展性。

5.绿色节能原则：考虑节能减排，以及室内的舒适度等因素。

三、设计方案一、建立设备间和楼面间链路设备间链路是指机房与楼层设备间通过光纤或铜缆连接，楼面间链路是指楼层设备间之间通过铜缆连接。

选用级别化设计，一、二级设备间进行光纤互联，二级设备间和楼面间进行铜缆连接。

二、光纤布线工程设计1.光缆路径选择：光缆采用光分布式单模光缆，长度在1.5公里以内，采用独立通道或室外下瞬施工和处理。

2.光模块和配线：选用光分纤盘、光纤模块等，做到规范的光纤连接和光纤维护；3.设备连接：在光纤模块接口通过卫星通讯和互联网来完成各个机房的连接。

三、铜缆布线工程设计1.综合布线系统用铜缆：铜缆应选用符合当前国内外国家和国际标准要求的光缆，并符合≤100m的水平传输距离和≤5m 垂直传输距离的工作距离；2.铜缆的应用：在光缆传输无法满足需求的情况下，要在细节区域进行铜缆的应用，如开关、电视、盥洗等。

3.金手指和连接器：在铜缆之间的接插、连接和接头处的底座成为金手指和连接器。

因其来回拔插比较频繁，所以在选择材料和质量方面要格外关注。

四、其他方案设计1.无线网络的接入和覆盖无线网络是时下非常流行的，碰巧南京某大厦也需要一定程度的无线网络覆盖和接入。

针对不同的场景需求，选择不同的无线设备，如覆盖面积、使用量和位置等。

智能大厦综合布线的工程设计方案一、引言智能大厦作为现代化建筑的代表之一，其综合布线设计是智能化设备运行的基础。

本文将介绍智能大厦综合布线的工程设计方案，包括布线需求分析、设计原则、具体方案等内容，旨在为智能大厦的建设提供参考。

二、布线需求分析在智能大厦中，各种设备和系统（如网络、安防、通信等）需要充分的布线支持。

根据大厦的功能和需求，对布线的需求可以做如下的分析：1.网络布线：实现各设备之间的互联互通，包括有线网络和Wi-Fi覆盖。

2.安防布线：摄像头、门禁系统等安防设备的联动布线。

3.电力布线：各种设备的电力供应及照明电路的布线。

4.通信布线：电话、对讲机等通讯设备的布线。

5.智能化设备布线：智能家居、灯光控制等智能设备的联动布线。

三、设计原则在设计智能大厦综合布线的工程方案时，需要遵循以下原则：1.整体规划：从整体上考虑布线设计，确保各系统之间的协调运行。

2.可扩展性：考虑未来的扩建和升级需求，确保布线系统的可扩展性。

3.冗余性：设计冗余系统，以提高整个布线系统的可靠性和稳定性。

4.节能环保：采用节能环保的布线材料和技术，降低能耗。

5.易维护性：设计方便维护和管理的布线结构，减少日常运维成本。

四、具体方案4.1 网络布线1.采用Cat 6A以上标准的网线，确保网络传输效率和速度。

2.设计独立的数据机房，用于集中管理网络设备和布线。

3.考虑网络拓扑结构，采用星型或环形网络结构，确保网络稳定性。

4.2 安防布线1.布设监控摄像头时，考虑灯光、遮挡等因素，确保监控全面。

2.配置门禁系统，布线设计要与出入口位置相结合，确保安全性。

4.3 电力布线1.采用优质的电线和电缆，确保供电稳定和安全。

2.安装智能电表和电力管理系统，实现对用电量的实时监控和管理。

4.4 通信布线1.考虑通信设备的位置和通信质量，选择合适的布线方式。

2.设计通信机房，集中管理通信设备和布线结构。

五、总结智能大厦综合布线的工程设计方案是智能化建设的基础，合理的布线设计可以提高大厦的智能化水平和运行效率。

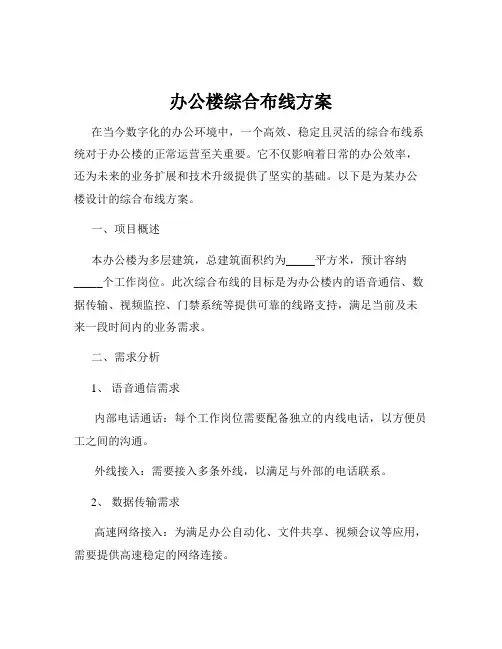

办公楼综合布线方案在当今数字化的办公环境中，一个高效、稳定且灵活的综合布线系统对于办公楼的正常运营至关重要。

它不仅影响着日常的办公效率，还为未来的业务扩展和技术升级提供了坚实的基础。

以下是为某办公楼设计的综合布线方案。

一、项目概述本办公楼为多层建筑，总建筑面积约为_____平方米，预计容纳_____个工作岗位。

此次综合布线的目标是为办公楼内的语音通信、数据传输、视频监控、门禁系统等提供可靠的线路支持，满足当前及未来一段时间内的业务需求。

二、需求分析1、语音通信需求内部电话通话：每个工作岗位需要配备独立的内线电话，以方便员工之间的沟通。

外线接入：需要接入多条外线，以满足与外部的电话联系。

2、数据传输需求高速网络接入：为满足办公自动化、文件共享、视频会议等应用，需要提供高速稳定的网络连接。

无线网络覆盖：除了有线网络，还需要实现全楼的无线网络覆盖，方便移动设备的接入。

3、视频监控需求公共区域监控：在楼道、电梯、出入口等公共区域安装监控摄像头，确保办公楼的安全。

监控数据存储：监控数据需要保存一定的时间，以备后续查阅。

4、门禁系统需求员工考勤：实现员工的考勤功能，记录员工的出入时间。

权限管理：对不同区域设置不同的访问权限，保障办公区域的安全。

三、布线系统设计1、工作区子系统信息插座：在每个工作岗位设置至少一个信息插座，包括网络插座和电话插座。

插座采用符合标准的 RJ45 和 RJ11 接口。

终端设备连接：通过跳线将计算机、电话等终端设备与信息插座连接。

2、水平子系统线缆选择：采用六类非屏蔽双绞线，以满足高速数据传输的需求。

布线方式：线缆通过桥架或穿管的方式铺设在天花板或地板下，确保线路的美观和安全。

3、垂直子系统主干线缆：选用多模光纤作为数据传输的主干线缆，语音通信则采用大对数电缆。

设备间连接：将各楼层的配线架通过主干线缆连接到中心机房的主配线架。

4、管理子系统配线架：在各楼层设置配线架，用于管理水平线缆的连接。

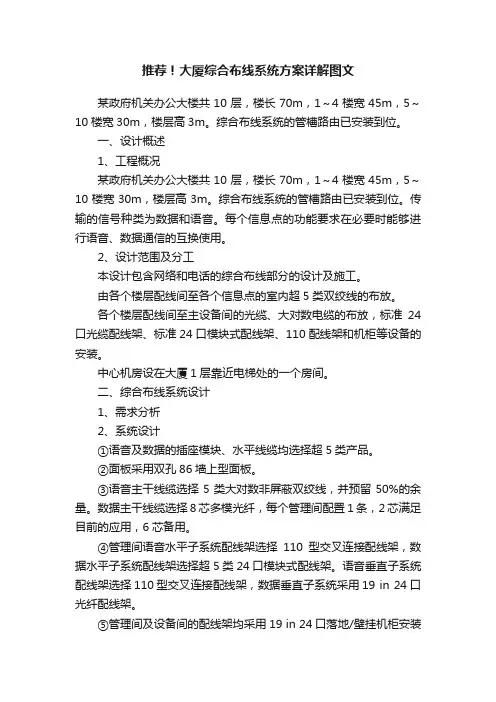

推荐！大厦综合布线系统方案详解图文某政府机关办公大楼共10层，楼长70m，1～4楼宽45m，5～10楼宽30m，楼层高3m。

综合布线系统的管槽路由已安装到位。

一、设计概述1、工程概况某政府机关办公大楼共10层，楼长70m，1～4楼宽45m，5～10楼宽30m，楼层高3m。

综合布线系统的管槽路由已安装到位。

传输的信号种类为数据和语音。

每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。

2、设计范围及分工本设计包含网络和电话的综合布线部分的设计及施工。

由各个楼层配线间至各个信息点的室内超5类双绞线的布放。

各个楼层配线间至主设备间的光缆、大对数电缆的布放，标准24口光缆配线架、标准24口模块式配线架、110配线架和机柜等设备的安装。

中心机房设在大厦1层靠近电梯处的一个房间。

二、综合布线系统设计1、需求分析2、系统设计①语音及数据的插座模块、水平线缆均选择超5类产品。

②面板采用双孔86墙上型面板。

③语音主干线缆选择5类大对数非屏蔽双绞线，并预留50%的余量。

数据主干线缆选择8芯多模光纤，每个管理间配置1条，2芯满足目前的应用，6芯备用。

④管理间语音水平子系统配线架选择110型交叉连接配线架，数据水平子系统配线架选择超5类24口模块式配线架。

语音垂直子系统配线架选择110型交叉连接配线架，数据垂直子系统采用19 in 24口光纤配线架。

⑤管理间及设备间的配线架均采用19 in 24口落地/壁挂机柜安装方式。

⑥语音总配线架采用交叉连接配线架（110型配线架），连接来自各管理间的语音垂直干缆，并预留足够端子用于连接来自程控交换机配线架的语音线缆。

数据总配线架采用19 in 24口光纤配线架，连接来自各管理间的垂直光纤，采用42 U 19 in落地式机柜安装。

工作区子系统本工程的工作区按照信息点进行划分，两个信息点为一个标准工作区，信息端口底盒均安装在离地面高30cm处。

水平子系统数据及语音信息点的水平数据线缆采用室内超5类非屏蔽双绞线系列。

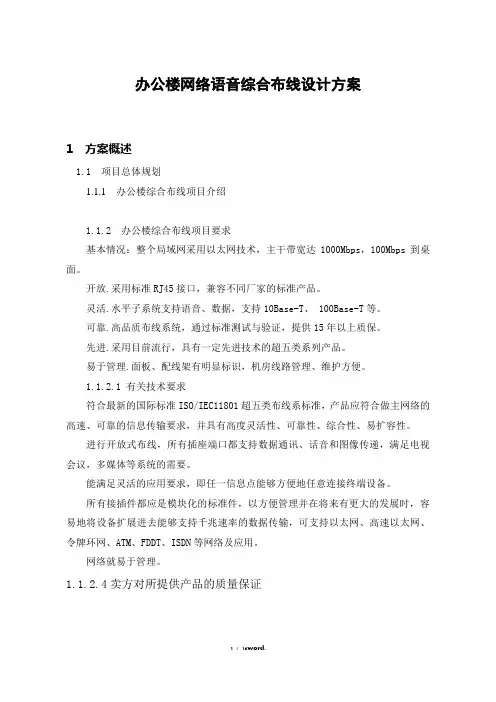

办公楼网络语音综合布线设计方案1 方案概述1.1 项目总体规划1.1.1办公楼综合布线项目介绍1.1.2 办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。
