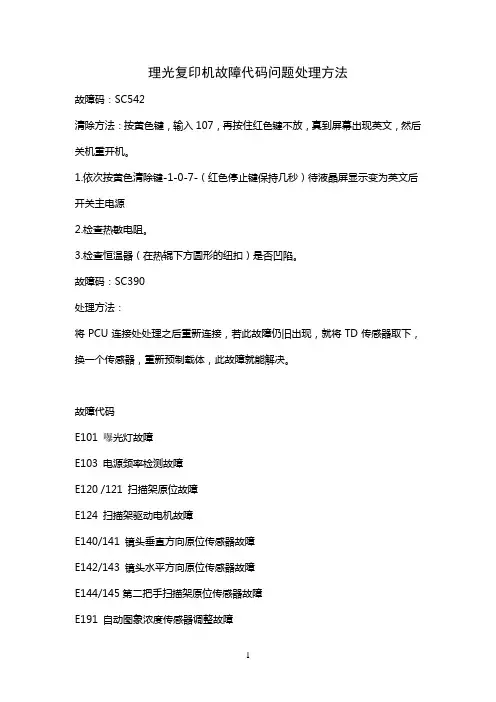

故障诊断2.1 维修呼叫的状态2.1.1 概要维修呼叫状态有四种级别。
注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC 代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返, 回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC192：自动SBU调节出错－定义－[B]自动SBU调节(SP4-903)期间，探测到出错。
－可能的原因－·BICU板不良·曝光灯镇流器不良·曝光灯不良·白板脏SC194：IPU白电平探测出错－定义－[B]由IPU芯片(BICU板上的)所探测到的白色标准图形的水准水低。
－可能的原因－·曝光灯不良·BICU板不良·白色标准图形的位置不正确·白板脏·SBU板不良SC302：充电辊漏电－定义－[B]探测到充电辊漏电信号。
－可能的原因－·充电辊损坏·充电高压板不良·PCU连接不好SC320：多角反射镜出错－定义－[B]在多角反射镜电机开启信号后，多角反射电机在10秒内未达到它的运转速度，或者在操作期间，在连续200ms以上未探测到锁定信号。
－可能的原因－·多角反射镜电机不良·多角反射镜电机的驱动器和BICU板之间连接不好·BICU板不良SC321：无激光写入信号(F-门)出错－定义－[B]因为激光在鼓上的开始位置，当已经过激光写入区域的+5mm 时，激光写入信号(F-门)没有成为低电平。
－可能的原因－·BICU板不良·EMB(复印机特点扩散器)板不良·传真控制器或打印机控制器有不良的连接·传真控制器或打印机控制器不良SC322：激光同步出错－定义－[B]在连续5次的100ms间隔时间里，主扫描同步探测器板不能探测激光同步信号。
－可能的原因－·激光同步探测器板和BICU板之间连接不好·激光同步探测器板移位·激光同步探测器板不良·BICU板不良·LD单元不良SC324：LD驱动电流过大－定义－[B]LD驱动板施加到LD的电流超过110mA。
－可能的原因－·LD单元不良(因为老化电源不足)·LD单元和BICU板之间连接不良·BICU板不良SC390：TD传感器出错－定义－[B]复印期间，TD传感器的输出连续10次小于0.5V或大于4.0V。
－可能的原因－·TD传感器异常·PCU连接不良SC391：显影偏压泄漏－定义－[B]探测到显影偏压泄漏信号。
－可能的原因－·PCU连接不良·高电压板不良SC392：TD传感器初始设定出错－定义－[B]已经完成TD传感器初始设定后，TD优输出电压超出调节的范围(2.0±《》0。
2V)。
－可能的原因－·某些人忘了撕掉PCU的色粉密封·ID传感器不良·TD传感器异常·鼓不转动·显影辊不转动·PCU连接不良SC401：转印辊漏电出错1SC401：转印辊漏电出错2－定义－[B]探测到转印辊漏电信号。
未探测到转印辊的电流返回信号。
－可能的原因－·高电压板不良·PCU连接不良·转印/分离单元放置不正确·转印辊已损坏SC411：分离偏压泄漏出错－定义－[B]探测到分离偏压泄漏信号。
－可能的原因－·高电压板不良·PCU连接不良·放电板不良SC500：主电机锁定－定义－[B]主电机开始转动后，超过500ms未探测到主电机锁定信号，或最后信号后在转动期间，超过500ms未探测到锁定信号。
－可能的原因－·驱动机构上负荷太大·主电机不良SC501：第1纸盘提升电机故障SC502：第2纸盘提升电机故障SC503：第3纸盘提升电机故障(可选的纸盘单元)SC504：第4纸盘提升电机故障(可选的纸盘单元)－定义－[C]纸盘提升电机已经开启18秒后未激活纸盘提升传感器。
－可能的原因－·纸提升传感器不良·纸盘提升电机不良·驱动机构上负荷太大·纸盘提升电机连接不好SC506：纸盘电机锁定(可选纸盘单元)－定义－[C]转动期间，超过1.5s未探测到电机锁定信号或在1.0s以上未探测到锁定信号。
－可能的原因－·纸盘单元电机不良·驱动机构上负荷太大SC507：串列纸盘提升出错(可选的LCT)－定义－[C]纸盘提升电机已经开启8秒来下降串列纸盘，但未激活下限制传感器。
－可能的原因－·纸盘提升电机不良·下限制传感器不良·驱动机构上负荷太大SC508：后栏板驱动出错(可选的LCT)－定义－[C]后栏板驱动电机已开启8秒来下降串列纸盘，但未激活返回位置传感器。
－可能的原因－·后栏板电机不良·返回位置传感器不良·驱动机构上负荷太大SC509：侧栏板驱动出错(可选的LCT)－定义－[C]当左纸盘里的纸堆移向右纸盘时，超过3秒种内未激活侧栏板定位传感器。
当纸堆移动右纸盘后，超过3秒钟未激活侧栏板关闭传感器。
－可能的原因－·侧栏板电机不良·侧栏板位置传感器不良·侧栏板关闭传感器不良·驱动机构上负荷太大SC541：定影的热敏电阻开路－定义－[A]由热敏电阻所探测到的温度低于55℃达15秒，或低于75℃达20秒。
当纸堆移动右纸盘后，超过3秒钟未激活侧栏板关闭传感器。
－可能的原因－·定影热敏电阻不良或移位·定影灯开路·定影熔丝开路·电源板不良·定影单元连接不良SC542：定影温度预热出错－定义－[A]主开关开启后，定影温度在60秒内未达到155℃。
－可能的原因－·定影热敏电阻不良或移位·定影灯开路·定影熔丝开路·电源板不良·定影单元连接不良SC543：定影过热出错－定义－[A]定影热敏电阻探测到定影温度超过231℃达1秒。
－可能的原因－·定影热敏电阻不良·电源板不良SC544：定影低温度出错－定义－[B]定影热敏电阻探测到定影温度低于100℃达1秒。
－可能的原因－·定影热敏电阻不良·电源板不良·定影单元连接不好SC546：不稳定的定影温度－定义－[A]定影温度超过60℃：定影灯开启后，在6秒内定影温度没有上升到2℃或2℃以上。
定影温度60℃或低于60℃：在6秒间隔时间里，定影温度没有上升到2℃或2℃以上(定影灯开启后，6s计时器开启14秒)。
－可能的原因－·热敏电阻不良·定影单元连接不好·电源单元不良SC547：零交叉信号故障－定义－[A]在一定的时间里未探测到零交叉信号。
－可能的原因－·电源板不良·IOB不良·BICU不良SC590：排气扇电机出错－定义－[B]CPU探测到排气扇锁定信号超过3.5秒。
－可能的原因－·排气扇电机的连接不良·电机驱动上负荷太大SC610：IOB和双面单元之间的通讯出错－定义－[B’]有了双面单元，IOB不能正确地通讯。
－可能的原因－·IOB和双面单元之间的连接不好·IOB不良·双面控制板不良SC620：IOB和ADF之间通讯出错－定义－[B]在4秒或4秒以上，IOB不能接收到ADF主板的应答。
－可能的原因－·IOB和ADF主板(DF连接器)之间连接不好·ADF主板不良·IOB不良SC691：BICU和传真控制器之间通讯不良－定义－[B]BICU板不能正确地与传真控制器通讯。
－可能的原因－·BICU板和传真控制器之间的连接不好·BICU板不良·传真控制器不良SC692：BICU和打印机控制器之间通讯不良－定义－[B]BICU板不能正确地与打印机控制器通讯。
－可能的原因－·BIC板和母板之间连接不好·母板和打印机控制器之间的连接不好·打印机控制器不良·母板不良SC694：BICU和扫描仪控制之间的通讯出错－定义－[B]BICU板不能正确地与扫描仪控制器通讯，－可能的原因－·BICU板和母板之间连接不好·母板和扫描仪控制器之间连接不好·BICU板不良·扫描仪控制器不良·母板不良SC696：IOB和最终加工器之间通讯出错－定义－[B’]IOB不能正确地与最终加工器通讯。
－可能的原因－·IOB和最终加工器之间连接不良·IOB不良·最终加工器主板不良SC722：最终加工器电机出错－定义－[B’]1) 当返回到原位时，最终加工器的齐纸机H.P传感器仍然关闭一段时间。
