轴向拉压时杆件的变形

杆件的基本变形形式
杆件的基本变形形式有以下几种：
1. 拉伸和压缩：当杆件受到沿其轴向的力时，杆件会发生拉伸或压缩变形。

拉伸时杆件长度增加，压缩时杆件长度减小。

2. 剪切：当杆件受到垂直于其轴向的力时，杆件会发生剪切变形。

剪切变形表现为杆件的横截面发生相对错动。

3. 扭转：当杆件受到绕其轴线的力矩时，杆件会发生扭转变形。

扭转变形使得杆件的横截面绕轴线旋转。

4. 弯曲：当杆件受到垂直于其轴线的横向力时，杆件会发生弯曲变形。

弯曲变形导致杆件的轴线发生弯曲。

这些基本变形形式是杆件在不同加载条件下的主要响应方式。

在工程和力学领域中，了解杆件的基本变形形式对于设计和分析结构非常重要。

通过对这些变形形式的研究，可以确定杆件在负载下的应力、应变分布以及可能的破坏模式。

需要注意的是，实际工程结构中的杆件可能同时受到多种变形形式的组合作用。

例如，在一个梁的设计中，可能同时存在弯曲和剪切变形。

因此，在分析杆件的变形和应力时，需要综合考虑各种变形形式的影响。

希望这些信息对你有所帮助！如果你有其他问题，请随时提问。

简述轴向拉压杆的受力特点和变形特点
轴向拉压杆是一种受到拉力或压力作用的杆件。

其受力特点主要
有两点：
1. 受力方向：轴向拉压杆受力方向与其轴线方向相同或相反。

当受到拉力时，轴向拉压杆会向外展开；当受到压力时，轴向拉压杆
会向内收缩。

受力方向与轴线方向共线，使得杆件能够承受较大的拉
力或压力。

2. 受力均匀：轴向拉压杆受力均匀分布在其截面上。

由于受力
方向与轴线方向相同或相反，杆件内部的各个截面上的应力相对均匀。

这样的受力特点能够保证杆件的强度和刚度。

轴向拉压杆的变形特点主要有两点：
1. 长度变化：轴向拉压杆在受到拉力或压力作用时会发生长度
的变化。

当受到拉力时，轴向拉压杆会发生伸长变形；当受到压力时，轴向拉压杆会发生缩短变形。

杆件的长度变化与受力的大小成正比。

2. 弯曲变形：轴向拉压杆在受力作用下有可能发生弯曲变形。

当受到较大的压力或拉力时，杆件可能会产生塑性弯曲或弹性弯曲。

这种变形可能会影响杆件的稳定性和工作性能。

综上所述，轴向拉压杆的受力特点是受力方向与轴线方向相同或
相反，受力均匀；变形特点是发生长度变化和有可能出现弯曲变形。

这些特点需要在杆件的设计和使用过程中进行考虑，以保证其性能和
安全。

轴向拉压杆件的受力特点
轴向拉压杆件是指在受力时，受力方向与杆件轴线重合的杆件。

其受力特点主要表现为受力方向沿杆件轴线，因此其受力状态可以简化为拉力或压力。

在受拉力时，杆件会发生拉伸变形，而在受压力时，杆件会发生压缩变形。

此外，轴向拉压杆件的受力特点还包括以下几个方面：
1. 受力方向的集中性：轴向拉压杆件的受力方向集中在杆件轴线上，因此其受力状态相对简单，易于计算。

2. 受力方向的稳定性：由于受力方向与杆件轴线重合，因此轴向拉压杆件的受力方向相对稳定，不易发生偏转或扭曲。

3. 受力面积的小：轴向拉压杆件的受力面积相对较小，因此其承受的应力较大，需要选择合适的材料和截面形状以满足强度要求。

4. 受力方向的单一性：轴向拉压杆件的受力方向单一，因此其在设计和制造时需要考虑受力方向的影响，如选择合适的连接方式和加强措施等。

轴向拉压杆件的受力特点主要表现为受力方向沿杆件轴线，受力面积小，受力方向稳定且集中，需要选择合适的材料和截面形状以满足强度要求，并在设计和制造时考虑受力方向的影响。

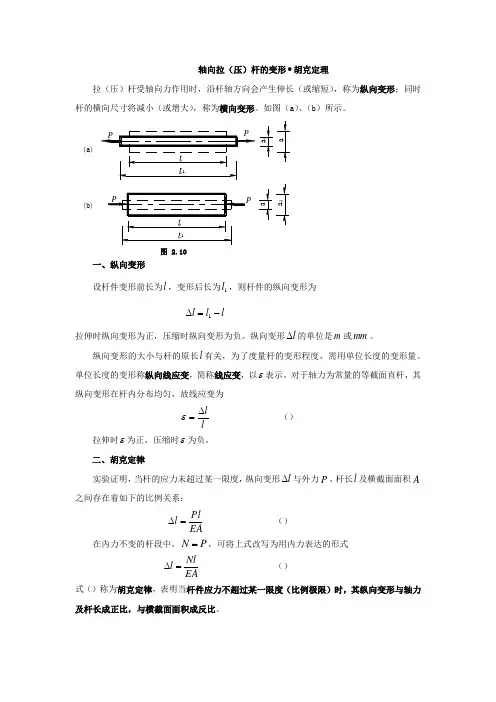

轴向拉（压）杆的变形•胡克定理拉（压）杆受轴向力作用时，沿杆轴方向会产生伸长（或缩短），称为纵向变形；同时杆的横向尺寸将减小（或增大），称为横向变形。

如图（a ）、（b ）所示。

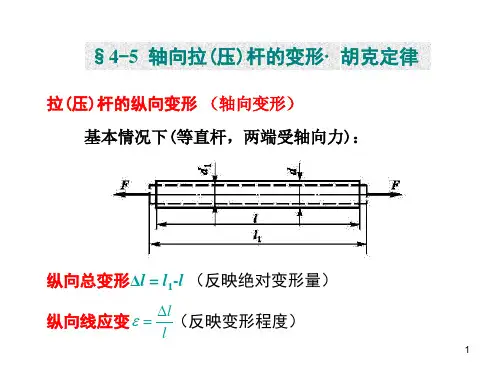

一、纵向变形设杆件变形前长为l ，变形后长为1l ，则杆件的纵向变形为 l l l -=∆1拉伸时纵向变形为正，压缩时纵向变形为负。

纵向变形l ∆的单位是m 或mm 。

纵向变形的大小与杆的原长l 有关，为了度量杆的变形程度，需用单位长度的变形量。

单位长度的变形称纵向线应变，简称线应变，以ε表示。

对于轴力为常量的等截面直杆，其纵向变形在杆内分布均匀，故线应变为ll∆=ε （） 拉伸时ε为正，压缩时ε为负。

二、胡克定律实验证明，当杆的应力未超过某一限度，纵向变形l ∆与外力P 、杆长l 及横截面面积A 之间存在着如下的比例关系：EAPll =∆ （） 在内力不变的杆段中，P N =，可将上式改写为用内力表达的形式 EANll =∆ （） 式（）称为胡克定律，表明当杆件应力不超过某一限度（比例极限）时，其纵向变形与轴力及杆长成正比，与横截面面积成反比。

P图 2.10(a)(b)将ε=∆l l 及σ=AN代入（）式，可得 εσ⋅=E （）式（）是胡克定律的另一表达形式，它表明当应力不超过比例极限时，应力与应变成正比。

比例系数E 称为材料的弹性模量，它与材料的性质有关，是衡量材料抵抗弹性变形能力的指标。

各种材料的E 值由试验测定，其单位与应力的单位相同。

EA 称为杆件的抗拉（压）刚度，它反映了杆件抵抗拉（压）变形的能力，对长度相同，受力相等的杆件，EA 越大，变形l ∆就越小；反之，EA 越小，变形l ∆就越大。

三、横向变形拉（压）杆产生纵向变形时，横向也产生变形。

设杆件变形前的横向尺寸为a ，变形后为1a （图)()(b a 、），则横向变形为 a a a -=∆1 横向应变为aa∆='ε （） 杆件伸长时a ∆为负值，也为负值；杆件压缩时a ∆为正值，也为正值。

轴向拉压杆件的受力特点和变形特点哎呀，我的妈呀！什么是轴向拉压杆件呀？这名字听起来可真够复杂的！不过没关系，让我这个好奇宝宝来好好研究研究。

先来说说轴向拉压杆件的受力特点吧！你想想看，一根杆子，就像拔河比赛中的绳子一样，两边有人使劲儿拉或者使劲儿压。

要是两边都用力往两边拉，这杆子不就受到拉力了嘛？那要是两边都用力往中间压，这杆子不就受到压力了嘛？这多简单！
比如说，起重机吊起一个重物，那连接重物的那根杆子，不就是受到拉力了吗？这不就和我们拔河的时候，绳子被两边拉是一个道理嘛？再比如，我们用千斤顶把车子顶起来，那千斤顶里的杆子，不就是受到压力了吗？这不就和我们使劲儿把气球往里面压一样嘛？
那轴向拉压杆件的变形特点又是什么呢？当杆子受到拉力的时候，它会变长变细，就好像我们拉一根橡皮筋，它是不是就被拉长了，还变细了？当杆子受到压力的时候，它会变短变粗，这就好像我们把一块面团往一起压，面团是不是就变短变厚了？
我们来想象一下，如果有一根细细的竹子，当成轴向拉压杆件。

当我们用力拉它的时候，它是不是就会被拉得长长的，而且中间还会变得更细，感觉随时都会断掉似的？要是我们用力压它，它是不是就会被压得短短的，粗粗的，像个矮胖墩儿？
我再给你举个例子，假如有一根金属杆子，用来支撑大桥。

如果桥上的车太多太重了，这根杆子受到的压力太大，它可能就会被压得变形，说不定大桥都会变得不安全啦！这多可怕呀！
所以说呀，了解轴向拉压杆件的受力特点和变形特点可太重要啦！要是工程师们不明白这些，盖的房子、造的桥说不定哪天就出问题了，那得多危险呀！
总之，轴向拉压杆件的受力和变形特点虽然听起来有点复杂，但是只要我们多想想生活中的例子，就不难理解啦！。
